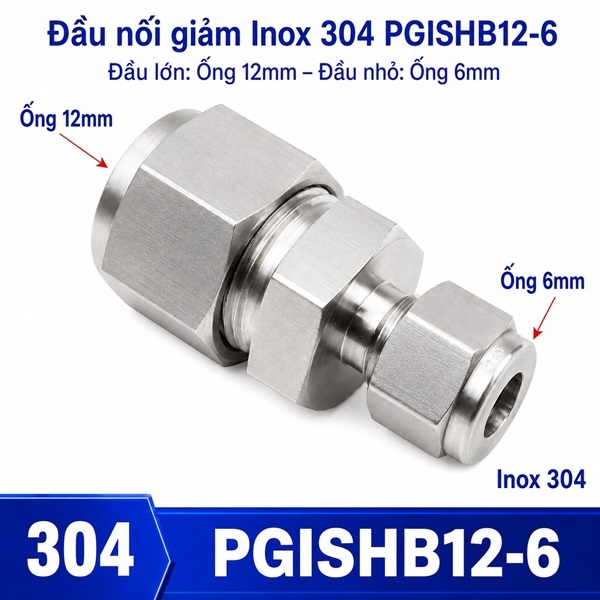

Đầu nối giảm thẳng Inox 304 2 đầu siết hạt bắp phi 12-6 mm

Đầu nối giảm thẳng Inox 304 hai đầu siết hạt bắp phi 12-6 mm dùng để chuyển trực tiếp từ ống OD 12 mm xuống OD 6 mm trên cùng một trục. Mã PGISHB12-6 khác rõ nhóm ghim ống ở cơ chế giữ: hai phía dùng đai ốc và hạt bắp ép cơ khí lên ống. Vì mức giảm 12 xuống 6 mm khá lớn, lựa chọn cần dựa vào cả yêu cầu lưu lượng của nhánh nhỏ và khả năng làm việc của loại ống.

Điểm cần xem đầu tiên là mức giảm 12 mm xuống 6 mm

Ống 12 mm có thể đóng vai trò tuyến cấp, trong khi ống 6 mm đi tới nhánh tiêu thụ nhỏ hơn. Đầu nối chỉ tạo chuyển tiếp hình học; nó không bảo đảm lưu lượng phía 6 mm đáp ứng mọi tải. Nếu nhánh sau cần tốc độ cao hoặc chạy chu kỳ dày, nên kiểm tra áp động và sụt áp tại thời điểm tiêu thụ lớn nhất.

Cơ chế hạt bắp khác đầu ghim ống như thế nào

Ở đầu siết hạt bắp, đai ốc tạo lực dọc trục làm hạt bắp ôm và bám vào ống, đồng thời tạo vùng làm kín theo thiết kế của bộ fitting. Đây là mối nối cơ khí cần thao tác siết đúng; không dùng cách lắp của push-in. Ống phải được đưa vào đúng vị trí trước khi siết để tránh hạt bắp bám khi đầu ống chưa tựa đủ sâu.

Không siết khi hệ thống đang có áp

Trước khi lắp hoặc tháo, phải khóa nguồn và xả áp. Không dùng cách nới đai ốc để xả áp hệ thống. Khi bảo trì, giữ thân fitting ổn định và thao tác trên đai ốc theo đúng phương pháp của loại đầu nối đang sử dụng.

Chuẩn bị đầu ống quyết định chất lượng mối siết

Ống cần được cắt vuông và làm sạch ba via. Đo OD tại đoạn chưa bị hạt bắp cũ ép vì vùng đã siết có thể biến dạng. Nếu ống xước sâu, ô-van hoặc có vết lõm ngay vùng làm kín, nên xử lý hoặc thay đoạn ống trước khi lắp. Với ống kim loại, cạnh sắc và ba via còn sót có thể cản trở việc đưa ống vào đúng vai của thân.

Lắp phía 12 mm trước hay 6 mm trước?

Thứ tự có thể phụ thuộc không gian máy, nhưng nên ưu tiên phía giúp giữ thân thẳng và không tạo lực uốn lên đoạn ống nhỏ. Sau khi hai đầu đã vào đúng vị trí, kiểm tra tuyến ống không bị kéo lệch. Ống 6 mm dễ chịu ảnh hưởng của lực uốn hơn khi bị ép lệch khỏi trục, vì vậy nên bố trí kẹp đỡ nếu đoạn ống dài hoặc có rung.

Inox 304 và điều kiện môi trường

Thân Inox 304 phù hợp nhiều vị trí công nghiệp cần khả năng chống gỉ tốt hơn thép thông thường. Dù vậy, khả năng làm việc của cả mối nối còn phụ thuộc vật liệu hạt bắp, ống, môi chất, rung động và nhiệt độ. Với hóa chất hoặc môi trường ăn mòn đặc biệt, cần xác nhận từng thành phần thay vì chỉ dựa vào tên Inox 304.

Kiểm tra sau khi siết

Sau khi lắp, cấp áp có kiểm soát và kiểm tra riêng hai phía 12 mm và 6 mm. Nếu rò, xác định đầu nào có vấn đề trước khi can thiệp. Không tăng lực siết liên tục theo cảm giác vì hạt bắp đã biến dạng sau lần lắp đầu tiên và đặc tính tái lắp phụ thuộc thiết kế cụ thể. Với hệ thống rung, kiểm tra lại trong kỳ bảo trì đầu sau khi thay.

Những trường hợp dễ chọn sai

• Nhầm 12-6 mm là kích thước ren; đây là cặp OD của hai ống.
• Dùng ống sai độ cứng hoặc sai vật liệu so với hạt bắp.
• Đo trên đoạn ống đã bị ép nên số đo không còn đại diện OD ban đầu.
• Siết khi đầu ống chưa vào đúng vị trí trong thân fitting.
• Để nhánh 6 mm chịu tải uốn hoặc rung mà không có điểm đỡ thích hợp.

Sản phẩm cùng dòng và nhóm chức năng liên quan

Xem đầu nối giảm thẳng Inox 304 hai đầu siết ống khí nén để chọn các cặp đường kính khác. Có thể tham khảo Đầu nối giảm thẳng Inox 304 2 đầu siết ống 10-8 mm và Đầu nối giảm thẳng Inox 304 2 đầu siết hạt bắp 12-8 mm khi kích thước tuyến thay đổi. Nếu cần tháo lắp ống nhanh thay cho cơ chế hạt bắp, xem đầu nối nhanh Inox 304 giảm thẳng hai đầu ghim ống. Nhóm đầu nối nhanh khí nén giúp lựa chọn thêm các kiểu nối cho hệ thống khí.
