Đầu nối giảm thẳng Inox 304 2 đầu siết ống khí nén

Đầu nối giảm thẳng Inox 304 2 đầu siết ống khí nén là giải pháp chuyển tiếp giữa hai ống có đường kính ngoài khác nhau trên cùng một trục. Dải cỡ từ 6-4 đến 16-12 mm đáp ứng nhiều tuyến khí điều khiển và cấp khí trong máy công nghiệp.

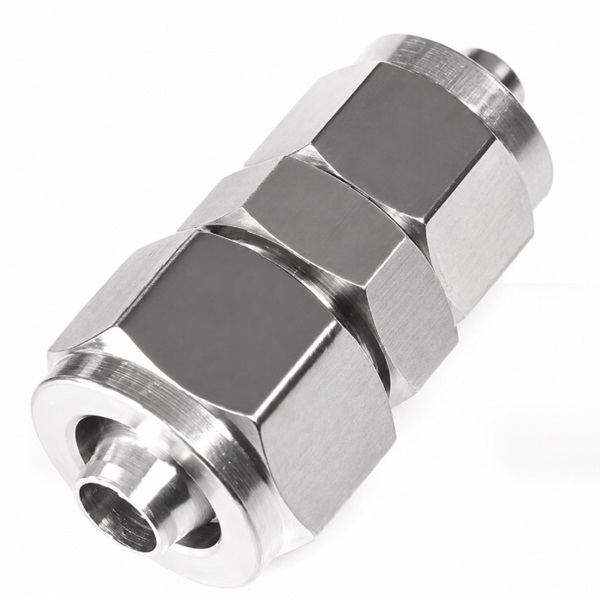

Cấu tạo và nguyên lý giữ ống của dòng đầu nối giảm

Phụ kiện có thân thẳng bằng Inox 304, hai đầu dùng đai ốc siết và phần kẹp ống. Khi lắp đúng, lực siết được phân bố quanh chu vi ống thay vì dồn vào một điểm. Cách bố trí này phù hợp với đường khí cần độ chắc cơ học, đặc biệt ở nơi rung nhẹ, có nước ngưng hoặc phải vệ sinh định kỳ.

Vì sao kiểu siết ống khác kiểu ghim nhanh?

Kiểu ghim nhanh ưu tiên thao tác tháo lắp, còn đầu siết ống Inox ưu tiên lực giữ và khả năng kiểm soát mối nối. Đai ốc ép cơ cấu kẹp lên thành ống, nhờ đó ống khó bị tuột khi tuyến ống chịu kéo. Đổi lại, việc lắp cần dụng cụ phù hợp và phải siết có kiểm soát. Không nên dùng từ “nhanh” để hiểu rằng chỉ cần cắm ống là hoàn tất; đây là chi tiết cần được lắp theo trình tự cơ khí.

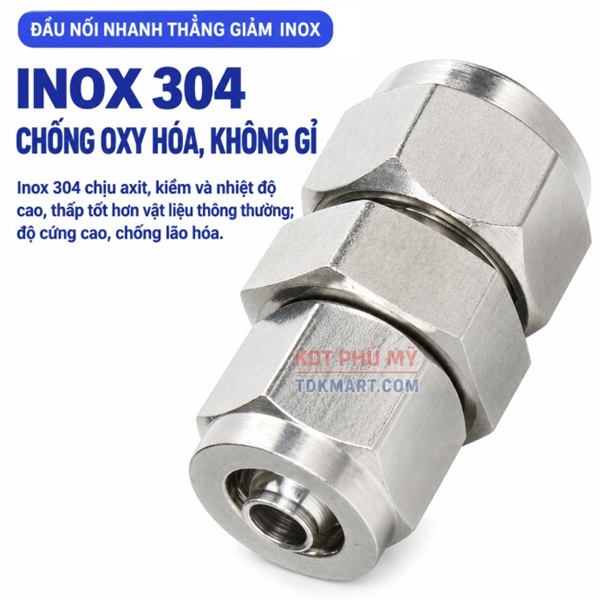

Ý nghĩa của vật liệu Inox 304

Inox 304 được lựa chọn khi người mua cần bề mặt chống oxy hóa tốt hơn thép thông thường và hình thức sạch trong môi trường công nghiệp. Khả năng làm việc thực tế của cả cụm không chỉ phụ thuộc thân Inox mà còn phụ thuộc loại ống, độ cứng ống, nhiệt độ, môi chất, rung động và chất lượng lắp. Vì vậy, thông số 25 bar và dải nhiệt đang được công bố trên trang sản phẩm nên được coi là dữ liệu tham khảo; trước ứng dụng đặc biệt cần xác nhận lại điều kiện vận hành cho toàn bộ cụm.

Thông số cần đối chiếu trước khi đặt mua

Ba dữ liệu dễ bị nhầm nhất là OD ống, thứ tự đầu lớn–đầu nhỏ và vật liệu ống. Ví dụ ký hiệu 10-8 thể hiện hai đường kính ngoài, không phải kích thước ren. Nếu đang đo ống cũ bằng thước cặp, hãy lau sạch bề mặt, đo nhiều vị trí và tránh đo ngay chỗ đã bị đai ốc ép biến dạng.

Cách chọn đúng toàn bộ dải kích thước

Bắt đầu từ sơ đồ khí và lưu lượng yêu cầu, sau đó mới chọn đường kính. Đầu nối giảm chỉ giải quyết việc chuyển cỡ ống; nó không thay thế van điều áp, van tiết lưu hoặc bộ lọc. Thu cỡ quá mạnh có thể làm tăng vận tốc khí và tạo sụt áp tại thời điểm cơ cấu chấp hành cần lưu lượng lớn. Vì thế, lựa chọn tốt phải đồng thời xét cỡ cổng thiết bị, chiều dài ống, số co, lưu lượng đỉnh và áp làm việc.

Khi nào nên chọn dạng khác?

Nếu hai ống bằng nhau, nên chuyển sang đầu nối Inox 304 thẳng 2 đầu siết ống để tránh tạo nút thắt không cần thiết. Nếu cần tháo lắp thường xuyên, có thể xem đầu nối giảm Inox 304 hai đầu ghim ống. Nếu ưu tiên cơ cấu hạt bắp, tham khảo đầu nối giảm thẳng Inox 304 hai đầu siết hạt bắp. Các lựa chọn này có cùng mục tiêu chuyển cỡ nhưng khác cách giữ ống và nhịp bảo trì.

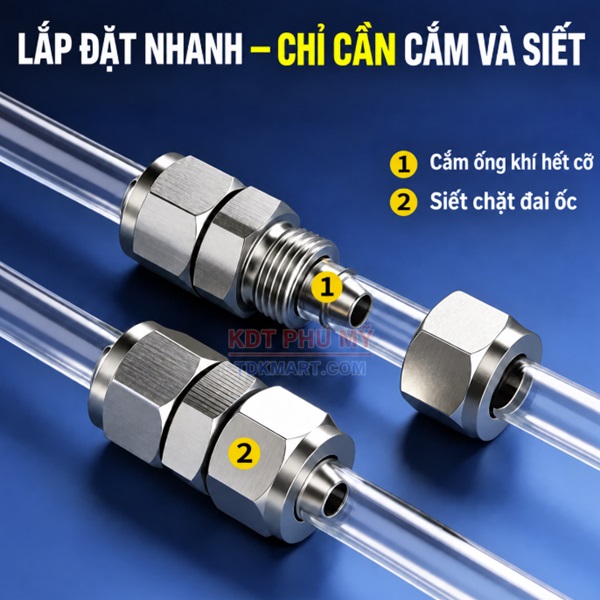

Cách lắp đầu nối cặp cỡ đã chọn để hạn chế rò khí

Ngắt nguồn khí, xả hết áp và khóa nguồn năng lượng trước khi thao tác. Cắt đầu ống vuông góc bằng dụng cụ chuyên dụng; vết cắt xiên hoặc bẹp làm vùng làm kín không đều. Luồn đai ốc và bộ phận kẹp đúng chiều, đưa ống vào hết chiều sâu thiết kế rồi siết bằng hai cờ lê: một chiếc giữ thân, chiếc còn lại xoay đai ốc.

1. Xác nhận hai ống đúng đường kính ngoài và tương thích với môi chất.
2. Kiểm tra miệng ống không nứt, xước sâu, dính phoi hoặc bị ô-van.
3. Đưa ống vào thẳng tâm; không ép chéo vì có thể làm lệch cơ cấu kẹp.
4. Siết đều từng đầu, tránh dùng lực quá lớn gây bóp ống mềm.
5. Cấp áp từ từ, dùng dung dịch kiểm tra rò phù hợp và quan sát lại sau chu kỳ vận hành đầu tiên.
6. Nếu cần tháo, phải xả áp hoàn toàn; không xoay ống khi hệ thống còn áp.

Các lỗi lắp thường gặp

Dùng ống sai OD, tận dụng đoạn ống đã có vết hằn, siết thân bằng một cờ lê duy nhất, để ống chịu tải uốn ngay sát đầu nối và phối hợp vật liệu không tương thích là những nguyên nhân thường gặp. Một mối nối mới không tự khắc phục được ống đã lão hóa. Khi rò xuất hiện, nên tháo kiểm tra bề mặt ống và cấu kiện kẹp thay vì tiếp tục tăng lực siết.

Bố trí tuyến ống sau khi lắp

Chừa một đoạn thẳng đủ dài ở hai phía, dùng kẹp đỡ để trọng lượng ống không kéo trực tiếp lên phụ kiện và tránh đặt mối nối tại điểm va đập. Nếu đường ống rung theo chu kỳ, hãy xử lý nguồn rung hoặc bổ sung đoạn ống mềm phù hợp. Việc bảo vệ cơ học giúp tuổi thọ mối nối ổn định hơn nhiều so với chỉ tập trung vào lực siết.

Ứng dụng thực tế và giá trị khi dùng đúng

Sản phẩm phù hợp cho hệ thống khí nén, máy đóng gói, thiết bị tự động hóa, cụm van, đường ống trong tủ máy và các tuyến cần phân phối nhiều cặp cỡ cho kho bảo trì. Thân thẳng giúp tuyến ống gọn và dễ nhận biết chiều chuyển cỡ. Với khu vực có hơi ẩm hoặc nước ngưng, Inox 304 tạo lợi thế về bề mặt và độ bền so với vật liệu dễ oxy hóa, nhưng người vận hành vẫn phải kiểm soát chất lượng khí và xả nước đúng lịch.

Tác động đến bảo trì

Một phụ kiện đúng cỡ giúp giảm số lượng đoạn nối trung gian, làm vị trí kiểm tra rò rõ ràng và hỗ trợ tiêu chuẩn hóa vật tư thay thế. Để đội bảo trì thao tác nhanh, nên ghi mã sản phẩm, cặp OD, hướng tuyến và ngày kiểm tra lên hồ sơ máy. Khi thay mới, thay luôn đoạn ống bị hằn sâu nếu chiều dài cho phép; dùng lại đầu ống biến dạng thường khiến lỗi quay lại.

Tác động đến hiệu suất khí nén

Rò nhỏ nhưng kéo dài làm máy nén chạy nhiều hơn và gây dao động áp tại điểm dùng. Mối nối được lắp đúng giúp giảm thất thoát, nhưng hiệu suất toàn tuyến còn do bộ lọc, van, tiết diện ống và cách bố trí quyết định. Sau khi thay phụ kiện, nên so sánh áp tĩnh và áp khi tải để biết điểm giảm cỡ có phù hợp hay đang hạn chế lưu lượng.

Kế hoạch kiểm tra định kỳ

Quan sát vết ẩm, bụi bám bất thường, tiếng xì và độ căng của ống trong mỗi đợt bảo dưỡng. Kiểm tra lại sau lần gia nhiệt, rung mạnh hoặc thay đổi áp. Không siết lại theo thói quen khi chưa xác định nguyên nhân; lực siết quá mức có thể làm hỏng ống hoặc cơ cấu kẹp. Hồ sơ theo dõi ngắn gọn giúp phân biệt lỗi lắp, lỗi ống và lỗi chọn cỡ.

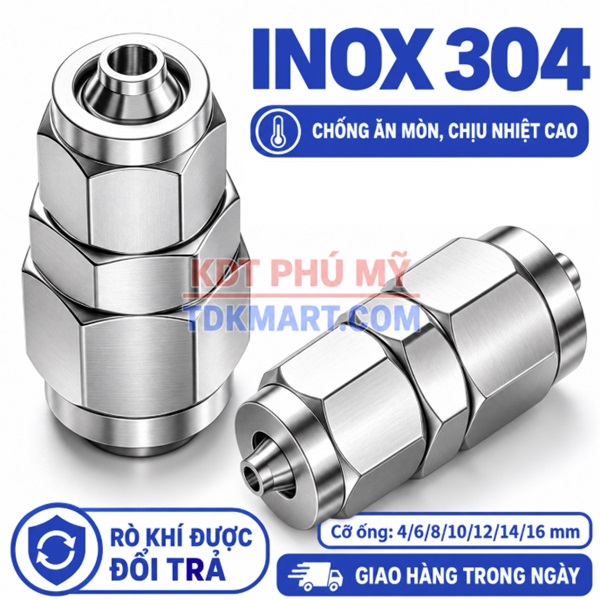

Chọn nhanh theo cặp đường kính ngoài

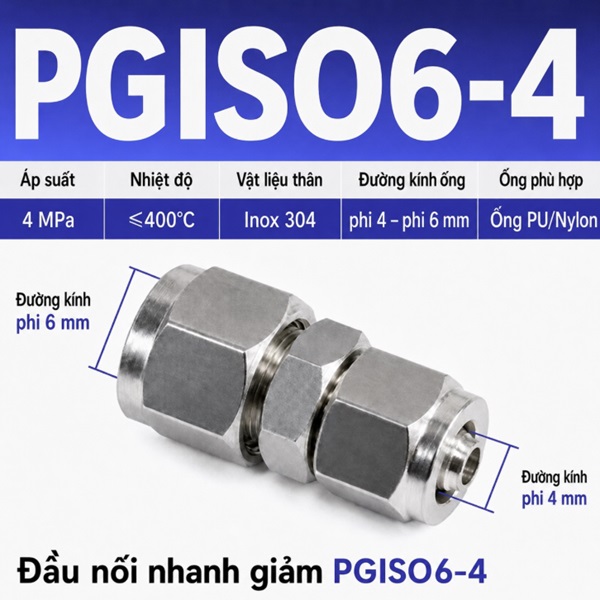

• Đầu nối giảm thẳng Inox 304 2 đầu siết ống khí nén 6-4 mm – mã PGISO6-4, dùng nối OD 6 mm xuống 4 mm.

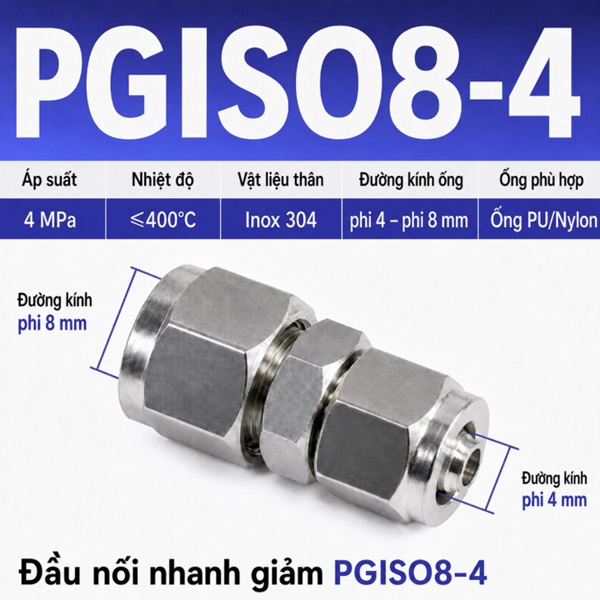

• Đầu nối giảm thẳng Inox 304 2 đầu siết ống khí nén 8-4 mm – mã PGISO8-4, dùng nối OD 8 mm xuống 4 mm.

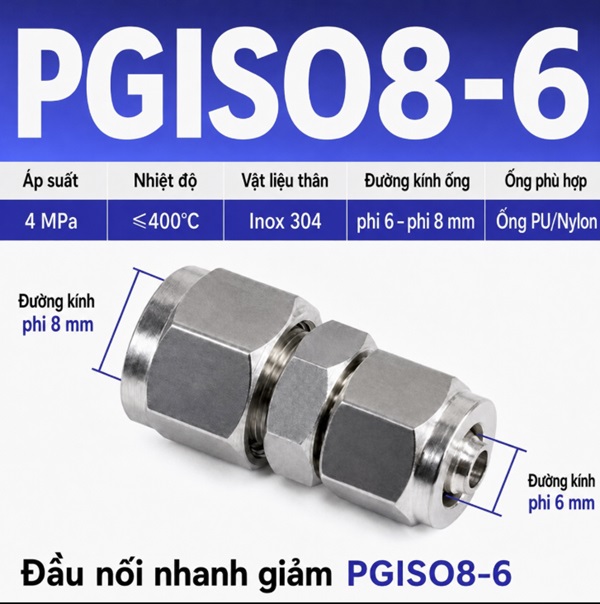

• Đầu nối giảm thẳng Inox 304 2 đầu siết ống khí nén 8-6 mm – mã PGISO8-6, dùng nối OD 8 mm xuống 6 mm.

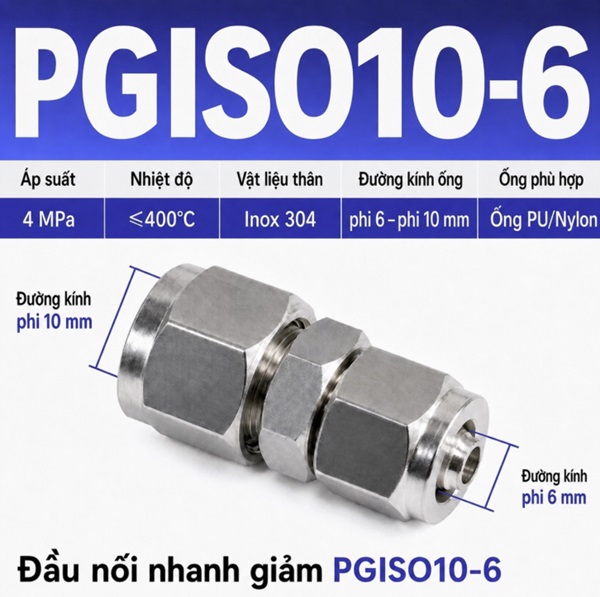

• Đầu nối giảm thẳng Inox 304 2 đầu siết ống khí nén 10-6 mm – mã PGISO10-6, dùng nối OD 10 mm xuống 6 mm.

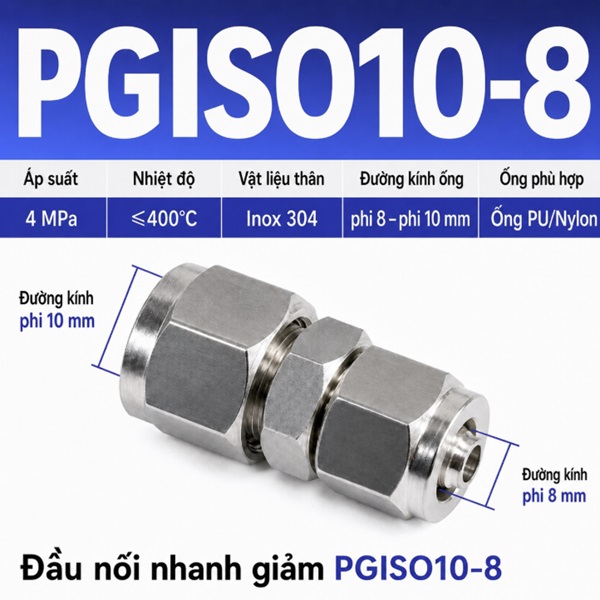

• Đầu nối giảm thẳng Inox 304 2 đầu siết ống khí nén 10-8 mm – mã PGISO10-8, dùng nối OD 10 mm xuống 8 mm.

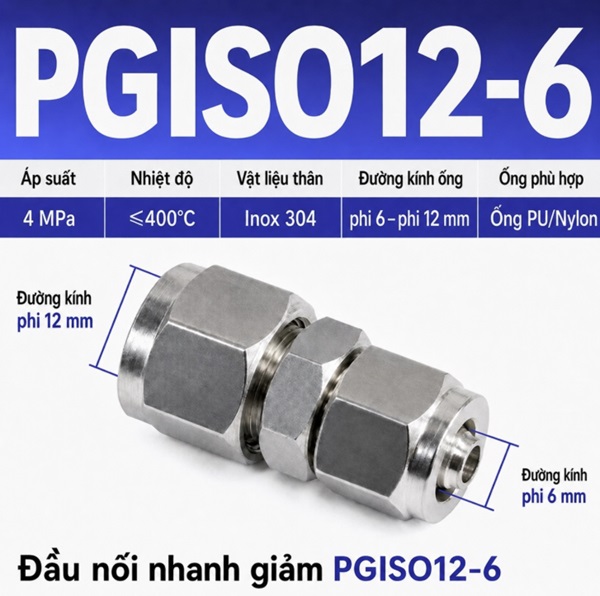

• Đầu nối giảm thẳng Inox 304 2 đầu siết ống khí nén 12-6 mm – mã PGISO12-6, dùng nối OD 12 mm xuống 6 mm.

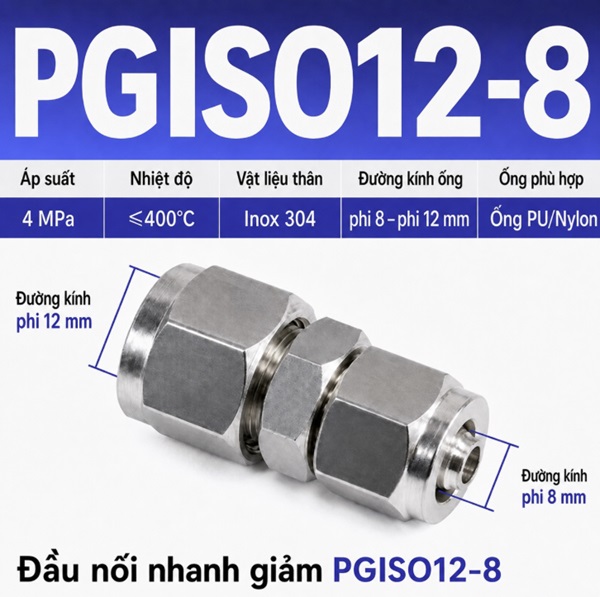

• Đầu nối giảm thẳng Inox 304 2 đầu siết ống khí nén 12-8 mm – mã PGISO12-8, dùng nối OD 12 mm xuống 8 mm.

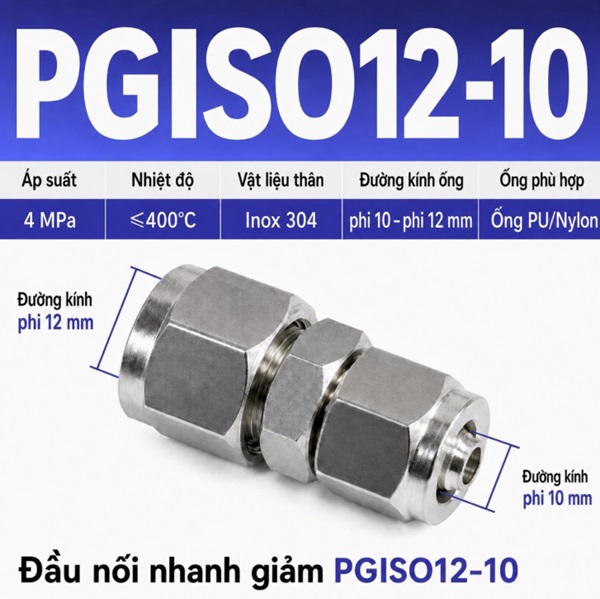

• Đầu nối giảm thẳng Inox 304 2 đầu siết ống khí nén 12-10 mm – mã PGISO12-10, dùng nối OD 12 mm xuống 10 mm.
• Đầu nối giảm thẳng Inox 304 2 đầu siết ống khí nén 16-12 mm – mã PGISO16-12, dùng nối OD 16 mm xuống 12 mm.

Khám phá nhóm sản phẩm cùng hệ thống

Để xây tuyến ống đồng bộ, có thể bắt đầu từ các kiểu đầu nối khí nén Inox, sau đó đối chiếu với phụ kiện nối nhanh khí nén khi cần dạng ghim. Cấu trúc tham khảo này giúp đi từ nhóm vật liệu, xuống kiểu kết nối, sang biến thể giảm và về đúng cỡ sản phẩm.

Câu hỏi thường gặp khi chọn mua

Ký hiệu phù hợp mm được hiểu thế nào?

Mỗi cặp số thể hiện hai đường kính ngoài của ống. Số lớn và số nhỏ giúp nhận biết hướng chuyển cỡ, không biểu thị ren.

Có thể dùng cho nước hoặc hóa chất không?

Việc phù hợp phải được đánh giá theo toàn bộ cấu kiện, vật liệu ống, chất làm kín, nồng độ, nhiệt độ và áp suất; không nên kết luận chỉ từ vật liệu thân Inox 304.

Vì sao đã siết nhưng vẫn rò?

Nguyên nhân thường nằm ở ống sai OD, đầu cắt xiên, bề mặt xước, ống chưa vào đủ sâu, bộ phận kẹp lắp sai chiều hoặc tải uốn kéo mối nối. Xả áp, tháo kiểm tra từng phần và thay đoạn ống hỏng trước khi siết lại.

Nên đặt theo tên hay theo mã?

Nên gửi đồng thời tên, cặp OD và mã PGISO. Ba dữ liệu giúp giảm nhầm lẫn giữa kiểu siết ống, kiểu hạt bắp và kiểu ghim nhanh có hình dáng gần nhau.

Có cần xác nhận áp suất trước khi mua?

Có. Mức 25 bar đang được trang hiện tại công bố không có nghĩa mọi loại ống và mọi nhiệt độ đều làm việc ở mức đó. Giới hạn thấp nhất của cụm lắp hoàn chỉnh mới là giới hạn cần áp dụng.

Cần chuẩn bị gì khi yêu cầu báo giá?

Gửi số lượng, cỡ phù hợp mm, loại ống, áp suất, nhiệt độ, môi chất và ảnh vị trí lắp. Nếu thay phụ kiện cũ, chụp rõ hai đầu ống và kích thước đo bằng thước cặp sẽ giúp tư vấn chính xác hơn.

Kiểm soát rủi ro khi thay thế

Trước khi tháo phụ kiện cũ, đánh dấu hai ống và chụp lại hướng tuyến. So sánh OD bằng thước cặp, không dựa vào màu ống. Khi phụ kiện mới có chiều dài khác, điều chỉnh kẹp đỡ thay vì kéo căng ống để bù khoảng cách. Sau khi chạy thử, kiểm tra cả khi máy nghỉ và khi cơ cấu tiêu thụ khí lớn nhất.

Tiêu chí nghiệm thu sau lắp

Mối nối đạt yêu cầu khi ống vào thẳng, không có vết gập sát đai ốc, không phát hiện bọt rò ở áp thử phù hợp và áp tại cơ cấu chấp hành không sụt bất thường. Ghi nhận ngày lắp, người thực hiện và mã PGISO để lần bảo trì sau có dữ liệu đối chiếu.

Bảo quản phụ kiện dự phòng

Giữ sản phẩm trong túi sạch, tránh phoi kim loại, bụi mài và hóa chất bám vào bề mặt làm việc. Phân ô theo cặp OD, gắn nhãn từng cỡ và không trộn với loại ghim nhanh. Một kho phụ tùng được nhận diện rõ giúp giảm thời gian dừng máy và tránh lắp nhầm.

Đánh giá tổng chi phí sử dụng

Giá mua chỉ là một phần của chi phí. Thời gian lắp, khả năng thay thế, mức rò, độ ổn định khi rung và số lần dừng máy mới phản ánh hiệu quả dài hạn. Chọn đúng cỡ ngay từ đầu thường kinh tế hơn việc dùng nhiều chi tiết chuyển tiếp hoặc ép ống sai kích thước.

Tóm lại, Đầu nối giảm thẳng Inox 304 2 đầu siết ống khí nén phù hợp khi cần chuyển cỡ ống bằng mối siết chắc và ưu tiên vật liệu Inox 304. Hãy chọn theo OD, kiểm tra giới hạn của cả cụm, lắp đúng trình tự và nghiệm thu rò trước khi đưa máy vào vận hành. Khi cần đối chiếu, dùng mã PGISO cùng ảnh ống thực tế để nhận đúng sản phẩm.
