Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 6 mm ren ngoài 3/8 inch

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 6 mm ren ngoài 3/8 inch – mã PCI6-03

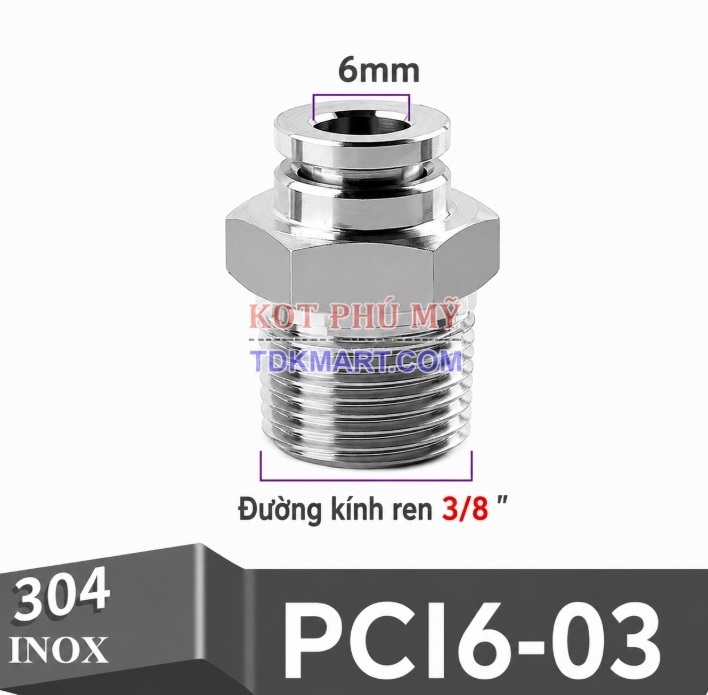

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 6 mm ren ngoài 3/8 inch, mã PCI6-03, chuyển trực tiếp từ ống OD 6 mm sang cổng trung bình cần tiết diện và độ chắc cơ khí cao hơn. Thiết kế đồng trục phù hợp cho nhánh điều khiển, kẹp nhỏ và xy lanh cỡ gọn khi thiết bị dùng cổng trung bình cần tiết diện và độ chắc cơ khí cao hơn, nơi cần thao tác ghim ống nhanh nhưng vẫn phải kiểm soát chính xác phần ren.

Điểm riêng của cấu hình này là ống tương đối nhỏ đi cùng cổng ren lớn; cần xác nhận đây là chủ ý của thiết kế, không phải phương án bù ren. Vì vậy, lựa chọn phải dựa đồng thời vào OD thực đo, cổng thiết bị, lưu lượng của tải, chiều dài ống và điều kiện môi trường; không nhận dạng chỉ bằng hình dáng.

Đọc đúng cặp OD 6 mm và ren 3/8

Model PCI6-03 có hai giao diện hoàn toàn khác nhau: phía push-in nhận ống theo đường kính ngoài 6 mm, còn phía đối diện vặn vào cổng ren 3/8. Hai dữ liệu này phải được đo độc lập; một con số đúng không bù được cho con số còn lại sai.

Khi kiểm tra ống, dùng thước cặp tại đoạn tròn, không lấy đường kính trong và không đo trên vết hằn cũ. Với cổng thiết bị, nên đọc bản vẽ, nhãn hoặc đối chiếu dưỡng ren. ống tương đối nhỏ đi cùng cổng ren lớn; cần xác nhận đây là chủ ý của thiết kế, không phải phương án bù ren.

Đánh giá tiết diện giữa ống 6 mm và cổng 3/8

OD lớn không đồng nghĩa toàn tuyến có lưu lượng lớn. Đường kính trong của ống, tiết diện cổng, lòng fitting, van, tiết lưu và chiều dài đều tham gia. Với PCI6-03, ống tương đối nhỏ đi cùng cổng ren lớn; cần xác nhận đây là chủ ý của thiết kế, không phải phương án bù ren. Vì vậy cần kiểm tra áp động gần tải, nhất là lúc cơ cấu khởi động hoặc nhiều nhánh cùng tiêu thụ.

Nếu tải phản ứng chậm, hãy đo theo thứ tự từ nguồn, sau bộ xử lý, trước van, sau van và gần cơ cấu. Cách này phân biệt được nút thắt tại nguồn, cổng 3/8, van hay đoạn ống 6 mm. Chỉ thay fitting khi dữ liệu cho thấy vị trí chuyển tiếp là nguyên nhân.

Dấu hiệu cần xem lại lựa chọn

• Áp tĩnh đủ nhưng áp giảm mạnh khi tải chạy.
• Chu kỳ đầu đạt, các chu kỳ sau chậm dần.
• Một nhánh làm các nhánh khác hụt khí.
• Tiếng xả hoặc tiếng rò xuất hiện tại cổng thiết bị.

So sánh theo cùng ren 3/8

Giữ nguyên ren và thay OD hữu ích khi cổng thiết bị đã xác định nhưng cần điều chỉnh khả năng cấp khí hoặc không gian đi ống. Ống lớn hơn có thể giảm tổn thất trên đoạn dài, nhưng không tự động mở rộng tiết diện bên trong cổng 3/8.

Nếu cổng giữ nguyên mà tải thay đổi, cần đánh giá lại cả van và lòng cổng. Không chọn OD chỉ vì ống lớn hơn có vẻ an toàn hơn; đường đi, bán kính uốn và khả năng gá đỡ cũng là điều kiện bắt buộc.

Vật liệu Inox 304 và giới hạn cần xác nhận

Tên Inox 304 mô tả vật liệu thân, không thay cho đánh giá toàn bộ cụm. Gioăng, phe giữ, vòng nhấn, ống và vật liệu làm kín ren cùng tiếp xúc với điều kiện vận hành. Khả năng dùng với môi chất khác khí nén phải được xác nhận theo từng thành phần.

Trong môi trường ẩm, có nước ngưng hoặc vệ sinh thường xuyên, bề mặt Inox 304 có lợi thế so với nhiều vật liệu thông dụng. Tuy vậy, chloride, hóa chất, nhiệt độ và quy trình làm sạch vẫn có thể ảnh hưởng. Không dùng tuyên bố “không gỉ tuyệt đối” làm căn cứ kỹ thuật.

Dữ liệu cần cung cấp

• Môi chất và mức độ sạch
• Áp suất vận hành và biến động
• Nhiệt độ môi trường cùng nhiệt độ dòng
• Loại ống, vật liệu gioăng nếu có yêu cầu đặc biệt

Đặt mua đúng mã PCI6-03

Yêu cầu nên ghi: “đầu nối nhanh khí nén thẳng Inox 304, ghim ống OD 6 mm, ren ngoài 3/8, mã PCI6-03”. Kèm số lượng, loại ống, môi chất, áp suất, nhiệt độ và ảnh cổng thiết bị. Cách ghi đủ hai phía hạn chế nhầm với đầu siết ống, ren trong hoặc co nối.

Có thể quay về nhóm đầu nối thẳng Inox 304 ghim ống – ren ngoài để đối chiếu toàn bộ biến thể; mở nhóm đầu nối nhanh Inox 304 khi cần kiểu kết nối khác; hoặc xem đầu nối nhanh khí nén để so sánh thêm vật liệu và hình dạng.

• OD: 6 mm
• Ren ngoài: 3/8
• Mã: PCI6-03
• Ảnh rõ cổng và vị trí lắp
• Điều kiện làm việc cần xác nhận

Đối chiếu nhanh quanh PCI6-03

Các lựa chọn sát với PCI6-03 gồm PCI6-M5 (6 mm – M5), PCI6-01 (6 mm – 1/8), PCI6-02 (6 mm – 1/4), PCI8-03 (8 mm – 3/8), PCI10-03 (10 mm – 3/8). Nhóm này giúp kiểm tra theo hai hướng: giữ OD để đổi cổng ren hoặc giữ ren để đổi OD. Mỗi thay đổi cần được đánh giá lại về lưu lượng và không gian lắp.

Sau khi chốt cấu hình, quay về đầu nối nhanh khí nén Inox 304 thẳng một đầu ghim ống và một đầu ren ngoài để kiểm tra đủ dải PCI và tránh bỏ sót biến thể phù hợp hơn.
