Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 6 mm ren ngoài M5

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 6 mm ren ngoài M5 – mã PCI6-M5

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 6 mm ren ngoài M5, mã PCI6-M5, chuyển trực tiếp từ ống OD 6 mm sang cổng rất nhỏ trên van mini, cảm biến hoặc bộ chia compact. Thiết kế đồng trục phù hợp cho nhánh điều khiển, kẹp nhỏ và xy lanh cỡ gọn khi thiết bị dùng cổng rất nhỏ trên van mini, cảm biến hoặc bộ chia compact, nơi cần thao tác ghim ống nhanh nhưng vẫn phải kiểm soát chính xác phần ren.

Điểm riêng của cấu hình này là tỷ lệ OD–ren khá cân đối cho nhiều sơ đồ, nhưng vẫn phải đối chiếu lưu lượng và chuẩn ren. Vì vậy, lựa chọn phải dựa đồng thời vào OD thực đo, cổng thiết bị, lưu lượng của tải, chiều dài ống và điều kiện môi trường; không nhận dạng chỉ bằng hình dáng.

Đọc đúng cặp OD 6 mm và ren M5

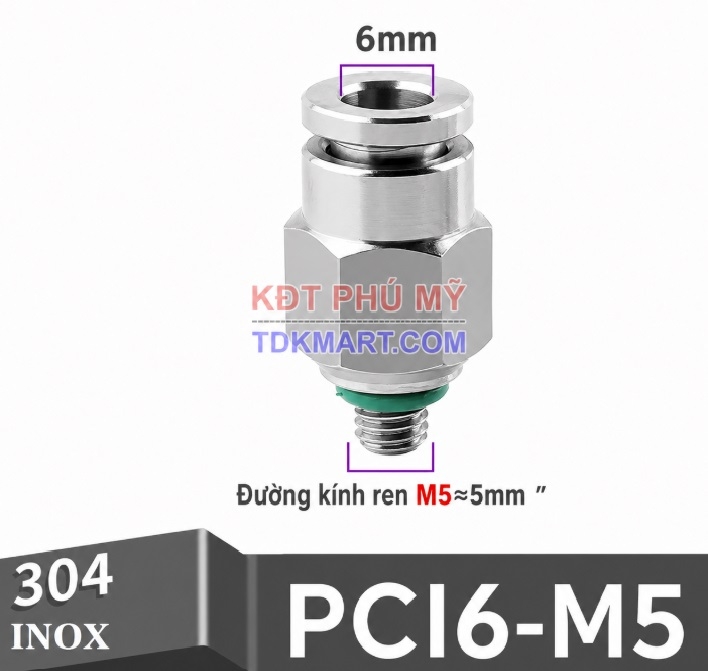

Model PCI6-M5 có hai giao diện hoàn toàn khác nhau: phía push-in nhận ống theo đường kính ngoài 6 mm, còn phía đối diện vặn vào cổng ren M5. Hai dữ liệu này phải được đo độc lập; một con số đúng không bù được cho con số còn lại sai.

Khi kiểm tra ống, dùng thước cặp tại đoạn tròn, không lấy đường kính trong và không đo trên vết hằn cũ. Với cổng thiết bị, nên đọc bản vẽ, nhãn hoặc đối chiếu dưỡng ren. tỷ lệ OD–ren khá cân đối cho nhiều sơ đồ, nhưng vẫn phải đối chiếu lưu lượng và chuẩn ren.

Vai trò của PCI6-M5 tại cổng thiết bị

Cấu hình thẳng đưa ống 6 mm đến trực tiếp cổng M5 mà không đổi hướng. Nó phù hợp khi khoảng không phía trước cổng đủ cho bán kính uốn của ống và người bảo trì có thể ấn vòng nhấn. Nếu ống phải rẽ ngay sát thân, co nối nhanh Inox 304 ghim ống – ren ngoài có thể hợp lý hơn.

Không dùng fitting làm điểm chịu tải cho bó ống. Tại nhánh điều khiển, kẹp nhỏ và xy lanh cỡ gọn khi thiết bị dùng cổng rất nhỏ trên van mini, cảm biến hoặc bộ chia compact, nên bố trí kẹp đỡ để rung động, trọng lượng và lực kéo không truyền liên tục vào phần ren hoặc vùng làm kín của đầu ghim.

• Chừa đoạn ống thẳng sau vòng nhấn.
• Không ép ống tỳ vào cạnh tủ hoặc khung máy.
• Giữ dụng cụ vặn trên đúng phần lục giác.
• Bảo đảm có khoảng thao tác tháo ống sau khi xả áp.

Chọn giữa kiểu thẳng, co và ren trong

Kiểu thẳng như PCI6-M5 phù hợp khi ống đi cùng trục với cổng. Nếu không gian buộc ống rẽ 90°, xem co nối nhanh Inox 304 ren ngoài. Nếu thiết bị có đầu ren ngoài thay vì cổng ren trong, cần đối chiếu đầu nối nhanh Inox 304 ren trong thay vì cố ghép thêm bộ chuyển.

Khi chỉ cần nối hai đoạn ống và không có cổng ren, đầu nối nhanh Inox 304 thẳng hai đầu ghim ống giúp giảm chi tiết thừa. Lựa chọn theo chức năng của điểm lắp làm sơ đồ gọn hơn và giảm số vị trí có nguy cơ rò.

Quy trình nghiệm thu sau khi lắp PCI6-M5

Nghiệm thu cần kiểm tra cả cơ khí và khả năng cấp khí. Quan sát ống 6 mm đã vào hết, không bị kéo lệch; phần ren M5 nằm thẳng, không có dấu hiệu kẹt hoặc nứt. Sau đó cấp áp từ thấp lên mức vận hành theo quy trình an toàn.

Cho tải chạy ở chế độ đơn rồi chế độ đồng thời với các nhánh khác. Ghi áp gần tải, thời gian đáp ứng và dấu hiệu rò. Nếu chỉ thử khi máy đứng yên, có thể bỏ sót rò do rung hoặc thiếu lưu lượng khi nhiều cơ cấu hoạt động.

• Xác nhận mã và kích thước.
• Kiểm tra rò hai phía.
• Quan sát ống trong chuyển động máy.
• Đo áp động nếu tải quan trọng.
• Lưu kết quả cho lần bảo trì sau.

Đặt mua đúng mã PCI6-M5

Yêu cầu nên ghi: “đầu nối nhanh khí nén thẳng Inox 304, ghim ống OD 6 mm, ren ngoài M5, mã PCI6-M5”. Kèm số lượng, loại ống, môi chất, áp suất, nhiệt độ và ảnh cổng thiết bị. Cách ghi đủ hai phía hạn chế nhầm với đầu siết ống, ren trong hoặc co nối.

Có thể quay về nhóm đầu nối thẳng Inox 304 ghim ống – ren ngoài để đối chiếu toàn bộ biến thể; mở nhóm đầu nối nhanh Inox 304 khi cần kiểu kết nối khác; hoặc xem đầu nối nhanh khí nén để so sánh thêm vật liệu và hình dạng.

• OD: 6 mm
• Ren ngoài: M5
• Mã: PCI6-M5
• Ảnh rõ cổng và vị trí lắp
• Điều kiện làm việc cần xác nhận

Đối chiếu nhanh quanh PCI6-M5

Các lựa chọn sát với PCI6-M5 gồm PCI6-01 (6 mm – 1/8), PCI6-02 (6 mm – 1/4), PCI6-03 (6 mm – 3/8), PCI4-M5 (4 mm – M5). Nhóm này giúp kiểm tra theo hai hướng: giữ OD để đổi cổng ren hoặc giữ ren để đổi OD. Mỗi thay đổi cần được đánh giá lại về lưu lượng và không gian lắp.

Sau khi chốt cấu hình, quay về đầu nối nhanh khí nén Inox 304 thẳng một đầu ghim ống và một đầu ren ngoài để kiểm tra đủ dải PCI và tránh bỏ sót biến thể phù hợp hơn.
