Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 8 mm ren ngoài 3/8 inch

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 8 mm ren ngoài 3/8 inch – mã PCI8-03

Đầu nối nhanh khí nén thẳng Inox 304 ghim ống 8 mm ren ngoài 3/8 inch, mã PCI8-03, chuyển trực tiếp từ ống OD 8 mm sang cổng trung bình cần tiết diện và độ chắc cơ khí cao hơn. Thiết kế đồng trục phù hợp cho nhánh công tác phổ thông trong máy tự động khi thiết bị dùng cổng trung bình cần tiết diện và độ chắc cơ khí cao hơn, nơi cần thao tác ghim ống nhanh nhưng vẫn phải kiểm soát chính xác phần ren.

Điểm riêng của cấu hình này là tỷ lệ OD–ren khá cân đối cho nhiều sơ đồ, nhưng vẫn phải đối chiếu lưu lượng và chuẩn ren. Vì vậy, lựa chọn phải dựa đồng thời vào OD thực đo, cổng thiết bị, lưu lượng của tải, chiều dài ống và điều kiện môi trường; không nhận dạng chỉ bằng hình dáng.

Đọc đúng cặp OD 8 mm và ren 3/8

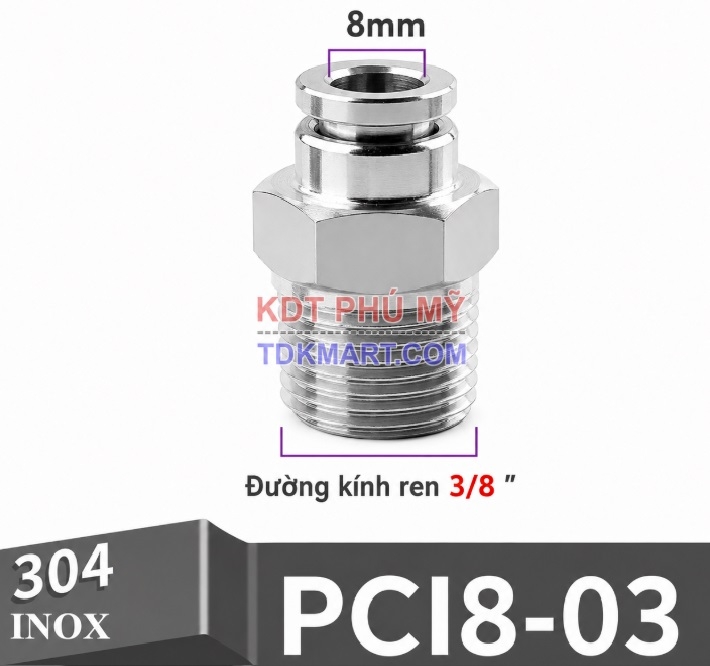

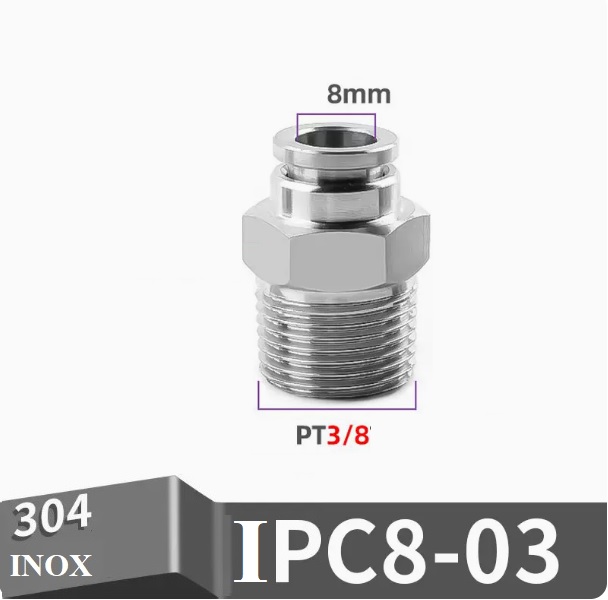

Model PCI8-03 có hai giao diện hoàn toàn khác nhau: phía push-in nhận ống theo đường kính ngoài 8 mm, còn phía đối diện vặn vào cổng ren 3/8. Hai dữ liệu này phải được đo độc lập; một con số đúng không bù được cho con số còn lại sai.

Khi kiểm tra ống, dùng thước cặp tại đoạn tròn, không lấy đường kính trong và không đo trên vết hằn cũ. Với cổng thiết bị, nên đọc bản vẽ, nhãn hoặc đối chiếu dưỡng ren. tỷ lệ OD–ren khá cân đối cho nhiều sơ đồ, nhưng vẫn phải đối chiếu lưu lượng và chuẩn ren.

Lắp ren ngoài 3/8 có kiểm soát

Phương pháp làm kín phụ thuộc chuẩn ren và thiết kế cổng. Không mặc định mọi cổng 3/8 đều dùng cùng một lượng băng hoặc keo. Trước khi lắp, làm sạch ren, xác nhận hướng vặn và chỉ dùng vật liệu làm kín tương thích với môi chất, nhiệt độ và quy trình của nhà máy.

Giữ thân tại vị trí lục giác, đưa ren vào thẳng tâm bằng tay trước, rồi siết bằng dụng cụ phù hợp. Dừng nếu cảm thấy kẹt sớm hoặc lệch. Không dùng vòng nhấn làm điểm tỳ và không tăng lực chỉ để chỉnh hướng ống; mô-men quá lớn có thể ảnh hưởng thân fitting hoặc cổng thiết bị.

• Ngăn mảnh vật liệu làm kín lọt vào đường khí.
• Không trộn hai chuẩn ren chỉ vì có thể vặn được vài vòng.
• Thử kín sau khi lắp và kiểm tra lại sau chu kỳ đầu.
• Ghi nhận mã cổng nếu máy có nhiều chuẩn ren.

So sánh theo cùng ren 3/8

Giữ nguyên ren và thay OD hữu ích khi cổng thiết bị đã xác định nhưng cần điều chỉnh khả năng cấp khí hoặc không gian đi ống. Ống lớn hơn có thể giảm tổn thất trên đoạn dài, nhưng không tự động mở rộng tiết diện bên trong cổng 3/8.

Nếu cổng giữ nguyên mà tải thay đổi, cần đánh giá lại cả van và lòng cổng. Không chọn OD chỉ vì ống lớn hơn có vẻ an toàn hơn; đường đi, bán kính uốn và khả năng gá đỡ cũng là điều kiện bắt buộc.

Bảo trì cặp ống 8 mm – ren 3/8

Lịch kiểm tra nên dựa trên rung động, số lần tháo lắp, độ sạch và chu kỳ máy. Tại nhánh công tác phổ thông trong máy tự động khi thiết bị dùng cổng trung bình cần tiết diện và độ chắc cơ khí cao hơn, theo dõi tiếng xì, vết cọ trên ống, sự đổi màu bề mặt, độ lỏng của phần ren và thời gian đáp ứng của tải.

Không tái sử dụng vô hạn đoạn ống đã có nhiều vết hằn. Nếu chiều dài cho phép, cắt bỏ phần tổn thương, tạo mặt cắt mới rồi cắm lại. Khi vòng giữ, gioăng hoặc thân có dấu hiệu hỏng, thay đúng PCI8-03; sửa tạm có thể làm sai lực giữ và khó truy nguyên sự cố.

• Ghi ngày lắp và vị trí thiết bị.
• Lưu OD, cỡ ren và mã PCI.
• So sánh áp động trước và sau bảo trì.
• Kiểm tra lại kẹp đỡ và bán kính uốn.

Chọn giữa kiểu thẳng, co và ren trong

Kiểu thẳng như PCI8-03 phù hợp khi ống đi cùng trục với cổng. Nếu không gian buộc ống rẽ 90°, xem co nối nhanh Inox 304 ren ngoài. Nếu thiết bị có đầu ren ngoài thay vì cổng ren trong, cần đối chiếu đầu nối nhanh Inox 304 ren trong thay vì cố ghép thêm bộ chuyển.

Khi chỉ cần nối hai đoạn ống và không có cổng ren, đầu nối nhanh Inox 304 thẳng hai đầu ghim ống giúp giảm chi tiết thừa. Lựa chọn theo chức năng của điểm lắp làm sơ đồ gọn hơn và giảm số vị trí có nguy cơ rò.

Đối chiếu nhanh quanh PCI8-03

Các lựa chọn sát với PCI8-03 gồm PCI8-01 (8 mm – 1/8), PCI8-02 (8 mm – 1/4), PCI8-04 (8 mm – 1/2), PCI6-03 (6 mm – 3/8), PCI10-03 (10 mm – 3/8). Nhóm này giúp kiểm tra theo hai hướng: giữ OD để đổi cổng ren hoặc giữ ren để đổi OD. Mỗi thay đổi cần được đánh giá lại về lưu lượng và không gian lắp.

Sau khi chốt cấu hình, quay về đầu nối nhanh khí nén Inox 304 thẳng một đầu ghim ống và một đầu ren ngoài để kiểm tra đủ dải PCI và tránh bỏ sót biến thể phù hợp hơn.
