Đầu nối ống hơi thẳng bằng đồng 2 đầu siết ống 14 mm

Đầu nối ống hơi thẳng bằng đồng 2 đầu siết ống 14 mm dùng ghép hai đoạn ống ngoài 14 mm mà không chuyển cỡ hay đổi hướng. Mã hàng lựa chọn là PUDSO-14. Cỡ này cần được nhận diện bằng phép đo ống thực tế, nhất là khi phụ kiện cũ mất dấu hoặc tuyến đang dùng xen lẫn nhiều đường kính.

Nhận diện đúng ống 14 mm khi thay phụ kiện

Dùng thước cặp đo tại phần ống còn tròn, sạch và chưa bị đai ốc cũ bóp. Đo ở vài hướng sẽ giúp phát hiện vùng bị dẹt. Nếu số đo thay đổi nhiều giữa các vị trí, cắt bỏ phần hư và kiểm tra lại trước khi quyết định giữ nguyên ống hay thay cả đoạn.

Không suy ra cỡ ngoài từ đường kính lỗ ống. Một ống ghi 14 × 10 mm, nếu nhà sản xuất dùng quy ước ngoài × trong, có cỡ ngoài 14 mm và thành dày 2 mm mỗi bên. Đây chỉ là ví dụ đọc kích thước, không phải yêu cầu bắt buộc mọi ống 14 mm phải có lỗ 10 mm.

Ống 1/2 inch có kích thước quy đổi 12,7 mm, không trở thành ống 14 mm do nhìn gần giống nhau. Ren ghi 1/2 inch lại là cách gọi cổng ren, không nói lên cỡ ống cần siết. Tách rõ hai khái niệm này giúp tránh mua nhầm khi đọc ghi chú sửa chữa thiếu đơn vị.

Giữ nguyên tuyến hay thay đổi đường kính?

Khi sửa một tuyến 14 mm đang hoạt động tốt, khớp cùng cỡ giúp giữ nguyên đường đi và giảm phạm vi tháo máy. Nếu đổi sang 12 mm chỉ vì sẵn phụ kiện, cần đánh giá lại lượng khí cấp ở chế độ tải cao. Điểm ghép không nên là nơi vô tình thu nhỏ tuyến mà người vận hành không biết.

Nếu hai bên đều đã thay bằng ống 12 mm, dùng đầu siết đồng nối hai đoạn ống 12 mm. Trường hợp cần bảo trì một tuyến lớn hơn có hai đầu ngoài 16 mm, xem nối thẳng đồng cỡ 16 mm cho ống lớn. Mỗi lựa chọn dựa trên ống sẽ lắp, không dựa trên kích thước của đai ốc nhìn bên ngoài.

Khi đầu vào 14 mm nhưng đầu ra nhỏ hơn, cần một phụ kiện chuyển cỡ có hai đầu được thiết kế đúng. đầu nối giảm thẳng đồng hai đầu siết phù hợp nhu cầu này. Chèn thêm lớp băng hoặc ống lót tự chế quanh ống nhỏ để vừa đầu 14 mm không tạo ra cơ cấu giữ đáng tin cậy.

Dữ kiện kỹ thuật của khớp đồng cùng cỡ

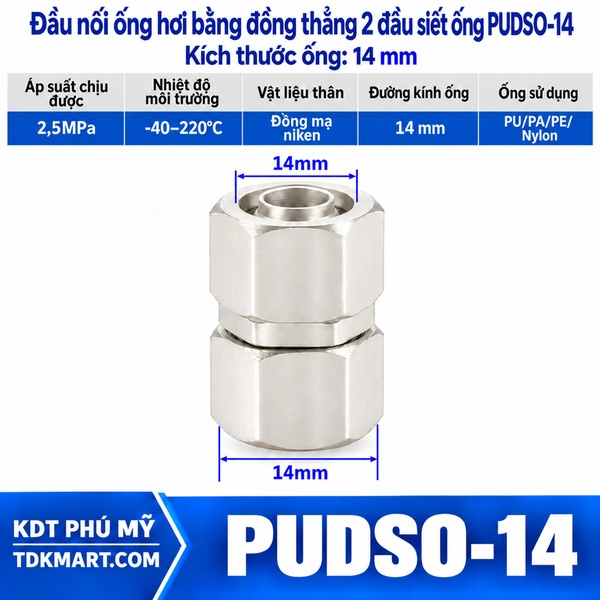

Thân bằng Đồng, hai phía siết nhận đường kính ngoài 14 mm, đường đi thẳng. Thông tin áp suất chịu được: 25 bar (2,5 MPa). Khoảng nhiệt độ môi trường tham khảo: −40 đến 220°C. Sản phẩm thuộc nhóm chất lượng cao; khả năng sử dụng cụ thể cần gắn với vật liệu ống và chi tiết bên trong của hàng thực tế.

PU, PA/Nylon hoặc PE có thể được chọn khi đáp ứng yêu cầu của kiểu đầu siết. PA và nylon là cùng nhóm vật liệu, còn PE là nhóm khác. Độ cứng, dung sai đường kính và chiều dày ống ảnh hưởng kết quả ghép, nên hai cuộn cùng ghi 14 mm chưa chắc sử dụng giống nhau ở mọi điều kiện.

Khi thay một ống không còn nhãn bằng cuộn mới, ghi lại quy cách và điều kiện áp nhiệt của cuộn mới ngay lúc sửa. Nếu thông tin của đoạn 14 mm còn lại chưa rõ, cần nhận diện nó trước khi đưa máy vào chế độ khác. Việc lưu hai loại ống trong cùng hồ sơ giúp tránh lấy giới hạn của đoạn mới cho đoạn cũ.

Thay đoạn ghép mà không kéo lệch tuyến cũ

Chuẩn bị chiều dài sau khi cắt bỏ phần hỏng

Trước khi tháo, đánh dấu vị trí kẹp giữ và kiểm tra độ chùng còn lại. Đoạn ống cắt ngắn có thể không vươn tới khớp nếu giữ nguyên kẹp. Khi thiếu chiều dài, thay một đoạn mới đủ dài sẽ hợp lý hơn kéo căng cả tuyến để bù vài centimet.

Xả áp hoàn toàn rồi mở từng đai ốc, giữ lại các chi tiết đúng bên để quan sát nguyên nhân hỏng. Đầu ống có vòng hằn sâu hoặc đã nứt không nên lắp lại nguyên trạng. Tránh gom đai ốc từ nhiều kiểu đầu nối rồi chọn theo cảm giác vì ren lắp được chưa chứng minh bộ siết tương thích.

Làm việc tại nơi có khoảng trống hạn chế

Đặt khớp vào vị trí dụng cụ có thể giữ thân mà không ép lên ống. Nếu chỉ xoay được một phía, nên điều chỉnh đường đi hoặc tháo kẹp tạm thời khi hệ thống đã an toàn. Sau khi ghép xong, trả lại kẹp và kiểm tra xem đai ốc có cọ vào vỏ máy hay không.

Cơ cấu siết tạo lực giữ qua thao tác vặn, không tháo bằng cách ấn vòng nhả như loại ghim. Khi cần đi qua lỗ trên tấm máy, khớp đồng nối ống kèm bộ siết thành có nhiệm vụ cố định riêng. Khớp nối thẳng thường không nên bị ép chặt vào lỗ vách để làm giá đỡ.

Kiểm tra sai cỡ và lưu thông tin cho lần bảo trì sau

Dấu hiệu đáng chú ý là ống dễ dịch dù đai ốc đã vặn, hoặc miệng ống bị méo trước khi đạt độ kín. Cần tìm nguyên nhân ở số đo, loại ống và cách lắp. Không tiếp tục tăng lực siết vô hạn, vì việc này có thể làm hỏng cả phần ống vốn còn sử dụng được.

Sau khi thử kín, ghi lại đường kính ngoài, vật liệu và vị trí thay. Nhãn 14 mm trên tuyến giúp tránh nhầm với 12 mm hoặc 16 mm trong lần sửa tiếp theo. Có thể lưu thêm ảnh đầu ống và thông tin cuộn ống để đặt đúng vật tư mà không phải tháo máy chỉ nhằm nhận diện.

Các cỡ còn lại thuộc nhóm đầu nối thẳng bằng đồng hai đầu siết ống phù hợp những tuyến có số đo khác. Đối với vùng phải tuân thủ yêu cầu inox, hãy chọn vật liệu theo yêu cầu thiết bị thay vì xem đồng và inox là hai lựa chọn thay thế tự động cho nhau.
