Đầu nối ống hơi thẳng bằng đồng 2 đầu siết ống 8 mm

Đầu nối ống hơi thẳng bằng đồng 2 đầu siết ống 8 mm nối hai ống có đường kính ngoài 8 mm bằng hai đai ốc vặn. Mã hàng PUDSO-8 dùng cho đường khí đi thẳng, không chia nhánh và không khóa khí khi tháo. Trên cụm máy chuyển động, vị trí đặt khớp cần nằm ngoài vùng ống uốn lặp lại để giảm lực tác động vào chỗ siết.

Đặt khớp ở đoạn đứng yên của cụm máy

Ở bàn trượt hoặc cơ cấu đưa phôi, ống 8 mm có thể di chuyển theo bộ chấp hành. Theo dõi đường ống từ đầu đến cuối hành trình trước khi chọn nơi ghép. Nếu khớp chạy qua điểm uốn của máng dẫn cáp, thân kim loại và hai đai ốc có thể cản chuyển động hoặc cọ những ống bên cạnh.

Nên đưa điểm nối về phần cố định gần nơi ống bắt đầu đi vào đoạn chuyển động. Phần ống uốn dùng một đoạn liền phù hợp bán kính cong và chu kỳ làm việc. Khớp siết không phải khớp xoay và không được chọn với mục đích cho hai đầu ống quay liên tục quanh nhau.

Khi không thể đưa khớp ra khỏi vùng chuyển động, cần đánh giá lại cách đi tuyến thay vì chỉ buộc thêm dây rút. Dây rút quá chặt có thể bóp ống, còn dây rút lỏng không kiểm soát được va đập. Kẹp đúng loại cần giữ vị trí mà vẫn tôn trọng yêu cầu uốn của ống.

Hai đầu siết giữ ống như thế nào?

Thao tác vặn đai ốc đưa bộ phận giữ ống vào trạng thái làm việc. Độ kín phụ thuộc đầu ống, độ sâu đưa vào, sự phù hợp của bộ siết và cách thi công. Không tháo bằng cách ấn một vòng nhả như đầu ghim nhanh; muốn mở phải cô lập khí, xả áp và nới đai ốc.

Chỉ siết đúng cách không đủ để khắc phục một tuyến luôn bị kéo ngang. Khi ống đổi hướng ngay sát miệng khớp, tải bên tập trung ở vùng được giữ. Chừa một đoạn thẳng tự nhiên trước khi uốn và kiểm tra khoảng trống để ống không bị bẻ khi đóng nắp máy.

Một đầu siết hạt bắp cho ống kim loại và một đầu siết dành cho ống polymer có thể nhìn gần giống nhau. Cần chọn theo kiểu nhận ống thực tế. Không suy ra khả năng kẹp inox cứng, ống đồng hoặc mọi loại ống mềm chỉ từ tên “đầu nối bằng đồng”.

Thông tin chọn hàng cho đường khí 8 mm

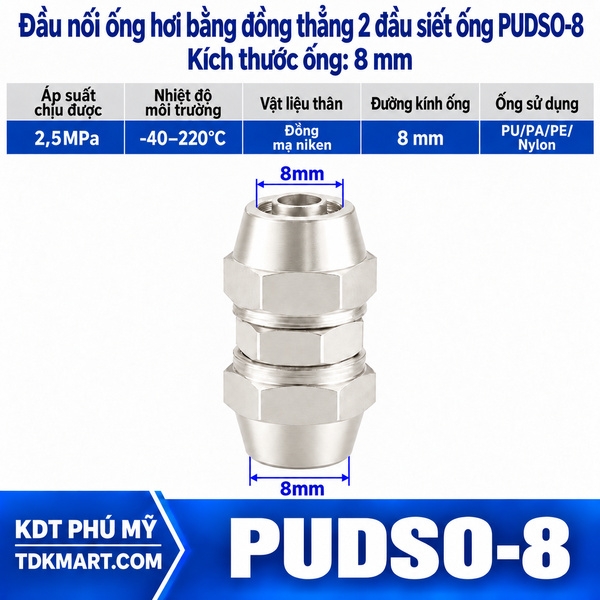

Đường kính ngoài nhận ở mỗi bên là 8 mm; thân bằng Đồng; kiểu thẳng với 2 đầu siết. Thông số chịu áp được cung cấp: 2,5 MPa (25 bar). Nhiệt độ môi trường tham khảo của đầu nối: −40 đến 220°C. Dòng chất lượng cao cần được chọn và lắp phù hợp với điều kiện của toàn tuyến.

Ống PU, PA/Nylon, PE sử dụng khi đúng quy cách của đầu siết. PA/Nylon là một nhóm, PE là polyethylene. Với đoạn uốn thường xuyên, cần xem thêm khả năng làm việc động và bán kính uốn của ống. Tên vật liệu và cỡ ngoài chưa đủ để quyết định một cuộn ống dùng được trong máng dẫn cáp.

Trong máng dẫn cáp, cần xem khoảng trống và vật liệu của những dây chạy cùng ống khí. Bó quá chật làm các phần cọ nhau khi đổi hướng, còn điểm ghép kim loại có thể tạo chỗ cứng giữa đoạn mềm. Khoảng nhiệt tham khảo của đầu nối không thay cho điều kiện làm việc động và giới hạn nhiệt của ống.

Lựa chọn khi đường đi cần thay đổi

Khớp cùng cỡ 8 mm phù hợp khi hai đầu giữ nguyên kích thước. Nếu tuyến thực tế chỉ dùng 6 mm, xem đầu nối đồng nối thẳng hai ống 6 mm. Tuyến đã nâng lên hai ống 10 mm cần khớp siết thẳng thân đồng 10 mm; không dùng đai ốc 8 mm để ép ống lớn hơn.

Nhu cầu chuyển đường kính được giải quyết bằng phụ kiện đồng giảm thẳng giữa hai cỡ ống. Khi một điểm phải cấp khí sang hai nhánh, chọn khớp chữ T đồng ba đầu siết. Khớp thẳng không kiêm nhiệm hai chức năng này, dù đặt trong cùng một cụm máy.

Kiểm tra theo cả chu kỳ chuyển động

Thử tĩnh trước khi cho máy chạy

Chuẩn bị đầu cắt sạch, lắp và siết theo chỉ dẫn của sản phẩm khi tuyến đã hết áp. Giữ thân để không xoắn phần ống đi vào cơ cấu. Nạp khí có kiểm soát và thử rò tại hai đầu. Đảm bảo dụng cụ, tay người và dây thử đã rời khỏi vùng máy có thể chuyển động.

Quan sát khi cơ cấu đến hai đầu hành trình

Cho máy chạy theo quy trình thử an toàn của xưởng, quan sát ống có căng ở một đầu hành trình hay gập ở đầu kia. Một mối ghép kín ở giữa hành trình vẫn có thể bị tác động ở vị trí biên. Cần sửa đường đi nếu thấy đai ốc va vỏ hoặc thân đầu nối kéo chéo ống.

Sau một số chu kỳ, tìm dấu bóng do cọ, vết ép dưới dây buộc và vị trí khớp dịch khỏi chỗ ban đầu. Những dấu này cho biết tác động cơ học chưa được xử lý. Siết thêm đai ốc không thay cho việc bố trí lại kẹp hoặc chuyển vị trí điểm ghép.

Nếu phải tháo ống định kỳ, giữ điểm ghép ở nơi có thể xả áp và thao tác thuận tiện. Không đặt nó trong vùng chỉ tiếp cận được khi tháo che chắn an toàn. Các lựa chọn đầu nối đồng thẳng hai đầu siết giúp chọn cỡ cho những đoạn cố định khác của máy mà không lẫn loại ghim nhanh.

Phụ kiện đồng phù hợp khi yêu cầu vật liệu của khu vực cho phép. Với vùng có quy định inox hoặc chất tẩy rửa riêng, cần đánh giá vật liệu theo điều kiện tiếp xúc. Việc chọn inox không loại bỏ yêu cầu tách điểm ghép khỏi vùng uốn liên tục.
