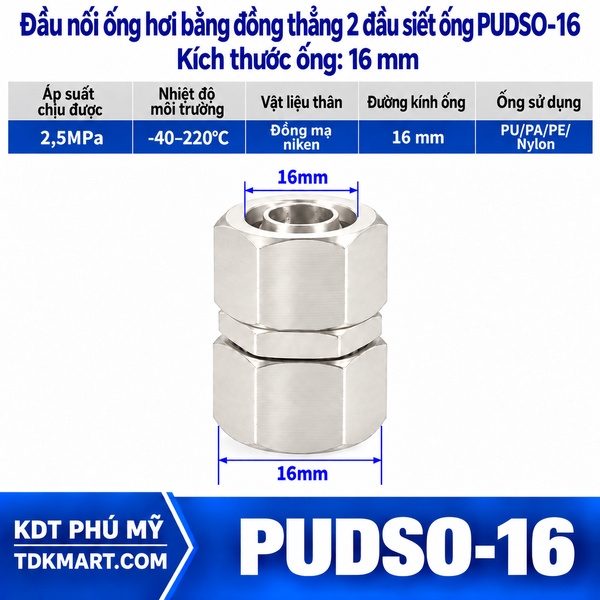

Đầu nối ống hơi thẳng bằng đồng 2 đầu siết ống 16 mm

Đầu nối ống hơi thẳng bằng đồng 2 đầu siết ống 16 mm nối tiếp hai ống có đường kính ngoài 16 mm trên cùng một trục. Thân đồng và hai đai ốc siết phù hợp điểm ghép cần giữ ống bằng thao tác vặn. Model đặt hàng: PUDSO-16. Với tuyến ống cỡ lớn, cần bố trí giá đỡ hai phía để khối lượng ống không dồn lên mối nối.

Bố trí điểm ghép trên tuyến ống lớn

Ở đường cấp khí chạy dọc khung máy, một khớp thẳng cho phép thay đoạn hỏng mà vẫn giữ hướng dẫn ống. Vị trí ghép nên nằm ở khoảng trống có thể đưa dụng cụ vào cả hai đai ốc. Tránh đặt đầu nối sát chân khung, trong rãnh hẹp hoặc ngay tại chỗ ống bắt đầu uốn xuống.

Cỡ 16 mm chỉ cho biết bề mặt ngoài mà đầu siết cần nhận. Hai ống cùng cỡ ngoài vẫn có thể khác chiều dày thành, độ cứng và tiết diện bên trong. Vì vậy, khi nối một đoạn PA với một đoạn PU, cần kiểm tra riêng khả năng chịu áp và cách giữ từng loại ống, thay vì coi chúng hoàn toàn tương đương.

Nếu tuyến đã có sẵn cỡ 14 mm, việc thay một khớp bằng loại 16 mm không làm tăng lượng khí cấp được. Muốn đánh giá nhu cầu mở rộng phải xem cả chiều dài ống, van, bộ lọc và nhu cầu tiêu thụ đồng thời. Khi bảo trì tuyến 14 mm, lựa chọn đúng là khớp đồng nối thẳng hai ống ngoài 14 mm. Với đường cấp 12 mm cần kiểm tra dưới tải, xem nối thẳng đồng 12 mm và cách đánh giá đường cấp khí.

Thông số cần biết trước khi lắp

Vật liệu thân: Đồng. Kiểu ghép: thẳng, hai đầu siết ống cùng cỡ 16 mm. Áp suất chịu được theo thông tin sản phẩm: 2,5 MPa, tương đương 25 bar. Nhiệt độ môi trường tham khảo của đầu nối: −40 đến 220°C. Đây là dòng đầu nối chất lượng cao dành cho hệ thống khí nén có yêu cầu chọn phụ kiện và thi công cẩn thận.

Ống có thể sử dụng thuộc nhóm PU, PA/Nylon và PE nếu phù hợp cơ cấu siết. PA là tên vật liệu nylon; PE là polyethylene, không phải nylon. Khi có nhiều loại ống trong cùng tuyến, áp suất vận hành phải nằm trong giới hạn thấp nhất của toàn bộ các đoạn ống và phụ kiện tại nhiệt độ thực tế.

Trên đường cấp lớn, xem cả chế độ đóng mở nguồn và khả năng giữ khí ở đoạn sau van. Khi tháo để thay một đoạn treo, cần xả phần khí bị giữ chứ không chỉ tắt máy nén. Khoảng nhiệt 220°C không áp cho ống nhựa thông thường; mức áp sử dụng phải phù hợp với các thành phần thực tế của tuyến.

Đỡ ống để giảm lực kéo lên thân đồng

Giữ trục hai bên thẳng hàng

Đưa hai đầu ống về cùng phương trước khi vặn đai ốc. Nếu một phía bị kéo xuống bởi cuộn ống hoặc đoạn treo dài, thêm kẹp đỡ ở phần ống lành. Kẹp phải giữ được đường đi nhưng không bóp nhỏ tiết diện. Đầu nối không được dùng thay cho điểm treo tuyến ống.

Với máy có chuyển động, xem toàn bộ hành trình trước khi chọn vị trí ghép. Một mối nối đặt đúng ở trạng thái đứng yên vẫn có thể bị kéo khi cụm trượt chạy hết hành trình. Nên đặt phần ghép trên đoạn ít dịch chuyển, còn vùng uốn liên tục dùng một đoạn ống liền có chiều dài dự phòng thích hợp.

Chừa khoảng cho lần tháo tiếp theo

Khoảng trống cần đủ để giữ thân và xoay đai ốc độc lập. Không để cả khớp quay cùng ống khi siết, vì lực xoắn có thể truyền về van hoặc đoạn ghép kế cận. Nếu đầu nối buộc phải nằm trên thành tủ, cân nhắc đầu nối đồng hai đầu siết có đai ốc siết thành để bố trí vị trí cố định đúng chức năng.

Lắp mới và theo dõi sau khi cấp khí

Khóa nguồn, xả hết áp rồi cắt đầu ống bằng dụng cụ phù hợp. Kiểm tra mặt cắt vuông, không có dằm nhựa, vết nứt hoặc vùng bị kéo giãn. Với ống lớn đã sử dụng lâu, quan sát cả vùng ngay sau đầu cắt để tránh giữ lại đoạn lão hóa bên dưới đai ốc.

Đưa ống vào đúng chiều sâu theo hướng dẫn của sản phẩm thực tế, sau đó giữ thân khi siết từng bên. Không tự đặt số vòng vặn hay mô-men từ một đầu nối khác. Khi thấy ống nhăn, đai ốc nghiêng hoặc khó vào ren ngay từ đầu, dừng lại để kiểm tra, không dùng lực lớn để ép cho khớp.

Cấp khí từ thấp lên mức làm việc trong phạm vi cho phép. Dùng dung dịch phát hiện rò tương thích ở hai miệng siết, quan sát bọt và vị trí ống. Một đầu kín không chứng minh đầu còn lại đã kín. Nếu phát hiện dịch chuyển, cô lập tuyến và sửa nguyên nhân trước khi tiếp tục thử.

Sau vài chu kỳ hoạt động, kiểm tra giá đỡ và điểm tiếp xúc với khung. Vết cọ trên ống cho thấy đường đi cần điều chỉnh, không chỉ đai ốc cần siết thêm. Nếu có yêu cầu giảm từ 16 mm xuống một nhánh nhỏ hơn, chọn nối giảm thẳng bằng đồng cho hai cỡ ống khác nhau thay vì cố kẹp ống nhỏ trong đầu 16 mm.

Chọn vật liệu theo khu vực sử dụng

Đầu nối đồng phù hợp tuyến khí công nghiệp cho phép dùng vật liệu đồng và cần sửa đoạn ống bằng thao tác siết. Cần xem môi trường có chất tẩy rửa hoặc tác nhân ăn mòn nào tiếp xúc thân. Không dùng màu vàng của sản phẩm làm căn cứ khẳng định thành phần hợp kim hay chứng nhận chuyên ngành.

Trong dây chuyền có quy định bắt buộc thép không gỉ, việc chọn inox 304 hoặc inox 316 cần theo yêu cầu vật liệu của hệ thống. Chuyển vật liệu không thay cho việc kiểm tra cỡ ống và bộ phận làm kín. Các lựa chọn khác của dòng nối thẳng đồng hai đầu siết từ 4 đến 16 mm giúp giữ thống nhất loại phụ kiện khi bảo trì nhiều tuyến.

Tại sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM?

Khi đặt cỡ 16 mm tại KDT PHÚ MỸ/TDKMART.COM, hãy gửi ảnh vị trí ghép, vật liệu ống và chiều dài phần treo gần đầu nối. Thông tin này giúp trao đổi đúng nhu cầu về phụ kiện, giá đỡ và điều kiện áp nhiệt, đồng thời kiểm tra số lượng cần dùng trước khi giao hàng.
