Đầu nối ống hơi thẳng bằng đồng 2 đầu siết ống 6 mm

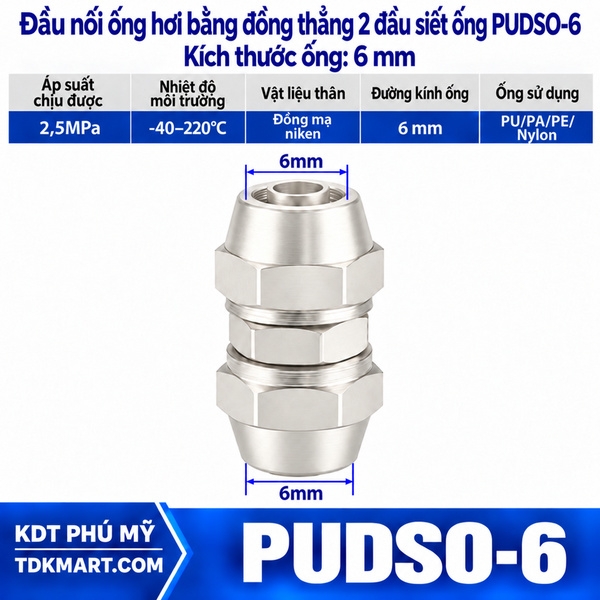

Đầu nối ống hơi thẳng bằng đồng 2 đầu siết ống 6 mm ghép tiếp hai ống ngoài 6 mm tại đường khí nhỏ trong máy hoặc tủ điều khiển. Thân đồng kết hợp hai đầu vặn giữ ống, mã hàng PUDSO-6. Khi nhiều tuyến nằm gần nhau, việc nhận diện đúng đường khí và chừa chỗ mở đai ốc quan trọng không kém chọn đúng đường kính.

Sắp xếp điểm nối trong tủ khí

Đường ống ở tủ thường chạy từ cụm van đến cảm biến áp, bộ chấp hành hoặc nhánh phụ. Một khớp thẳng giúp thay riêng phần ống ra ngoài tủ, nhưng cần có khoảng thao tác để tháo mà không chạm những đầu nối kế bên. Tránh dồn nhiều khớp vào cùng một góc phía sau hàng van.

Đặt điểm ghép theo hướng ống đi tự nhiên, không dùng hai đai ốc làm chốt bẻ ống. Khi đóng cửa tủ, quan sát vùng gần bản lề và mép cửa để ống không bị kẹp. Cần tách tuyến khí khỏi cạnh sắc và những phần phát nhiệt vượt điều kiện của ống đang sử dụng.

Nếu nhiều ống cùng màu, đánh nhãn theo chức năng ở hai phía trước khi tháo. Không chỉ ghi mã đầu nối, vì cùng một mã có thể dùng cho nhiều tuyến khác nhau. Nhãn cần cho biết đường nào cấp vào cơ cấu nào để người bảo trì không đấu chéo khi lắp lại.

Ống nhỏ vẫn cần kiểm tra đường kính ngoài

Đo tại đoạn chưa biến dạng bằng dụng cụ phù hợp. Với ống mềm, lực bóp thước quá lớn có thể làm số đo giảm. Đọc ký hiệu trên cuộn và kiểm tra bằng phép đo sẽ giúp chọn đầu siết đúng hơn việc ướm ống vào phụ kiện khi không biết dung sai của cả hai.

Cỡ 6 mm không đồng nghĩa 1/4 inch, vốn quy đổi là 6,35 mm. Một số hệ thống dùng ống inch nên cần kiểm tra đơn vị trước khi mua. Đai ốc vặn được vào thân không chứng minh miệng nhận đã giữ đúng ống nếu đường kính ngoài sai chuẩn.

Trường hợp tủ dùng cả đường 4 mm và 8 mm, chọn riêng khớp đồng hai đầu siết cho ống 4 mm hoặc nối thẳng bằng đồng nhận hai ống 8 mm. Không lấy cỡ 6 mm làm một lựa chọn trung gian để dùng chung cho các ống khác đường kính.

Giới hạn kỹ thuật phải xét cùng vật tư trong tủ

Vật liệu thân Đồng; hai đầu cùng cỡ ngoài 6 mm; kiểu nối thẳng bằng cơ cấu siết. Áp suất chịu được theo thông tin cung cấp là 25 bar, tương đương 2,5 MPa. Nhiệt độ môi trường tham khảo −40 đến 220°C. Sản phẩm thuộc nhóm đầu nối chất lượng cao, phù hợp nhu cầu chọn vật tư kỹ thuật rõ ràng.

Nhóm ống phù hợp gồm PU, PA/Nylon và PE khi đáp ứng yêu cầu của bộ siết. Nylon thuộc PA, còn PE là loại polymer khác. Trong tủ có thiết bị tỏa nhiệt, giới hạn của ống và chi tiết làm kín phải được kiểm tra tại nhiệt độ vận hành, không suy từ mức chịu nhiệt tham khảo của thân đồng.

Kiểm tra nhánh nằm trước hay sau bộ điều áp khi sửa trong tủ. Hai đường sát nhau có thể làm việc ở mức áp khác nhau. Đánh nhãn theo chức năng và vùng áp giúp tránh đấu chéo nguồn áp cao sang nhánh thiết bị đo. Việc đổi khớp sang thân đồng không làm thay đổi yêu cầu điều áp của nhánh đó.

Khi nào cần ghép thẳng, chia nhánh hoặc qua vách?

Ghép thẳng được chọn khi cần tiếp tục một tuyến 6 mm. Khi phải lấy thêm nhánh, sử dụng đầu nối chữ T đồng để chia ba đầu ống đúng kích thước. Cần nhận diện đường cấp trước khi chia, vì không phải mọi đường tín hiệu khí đều thích hợp gắn thêm nhánh tiêu thụ.

Tuyến ra khỏi tủ cần điểm cố định tại vách nên cân nhắc đầu nối đồng hai đầu siết có siết thành. Một khớp nối thường đặt sát lỗ xuyên không có chức năng tự giữ vào vách. Lựa chọn đúng chức năng giúp việc thay ống bên ngoài ít tác động đến phần bố trí bên trong.

Nếu một phía chuyển sang đường kính khác, dùng đầu giảm thích hợp. Không cố uốn một đoạn ống nhỏ để chèn trong đầu siết 6 mm. Có thể xem dòng nối thẳng đồng đủ các cỡ ống từ 4 đến 16 mm trước khi phân số lượng phụ kiện cho từng nhánh trong tủ.

Thao tác mà không làm xáo trộn tuyến kế bên

Cô lập và tháo có nhận diện

Xả hết áp trong phần cần làm việc, kiểm tra các nhánh có giữ khí hay không rồi mới mở đai ốc. Tháo từng tuyến đã đánh dấu sẽ dễ kiểm soát hơn tháo tất cả cùng lúc. Không để bụi, mạt cắt hoặc đầu ống rơi vào các cổng đang mở.

Lắp lại và kiểm tra từng chức năng

Cắt vuông đầu ống, làm sạch rồi đưa vào đầu siết theo yêu cầu thực tế. Giữ thân khi vặn để các ống gần đó không bị xoắn. Dùng dụng cụ vừa kích thước, tránh trượt mỏ vào chi tiết điện hoặc ép lên đoạn ống nhỏ nằm phía dưới.

Sau khi thử kín, vận hành từng cơ cấu theo quy trình máy để kiểm tra tuyến đã nối đúng. Hệ thống kín nhưng đấu nhầm vẫn có thể hoạt động sai. Đối với đường dẫn tới thiết bị đo áp, kiểm tra tín hiệu và phản ứng khi thay đổi trạng thái theo hướng dẫn của thiết bị đó.

Kết thúc bảo trì bằng việc đóng thử cửa tủ và kiểm tra nhãn có đọc được không. Một ảnh tổng thể tủ sau sửa giúp lần bảo trì sau tìm đúng điểm ghép. Khi môi trường cần inox theo quy định riêng, thay vật liệu phải đi cùng việc kiểm tra cơ cấu nhận ống, không chỉ đổi màu phụ kiện.
