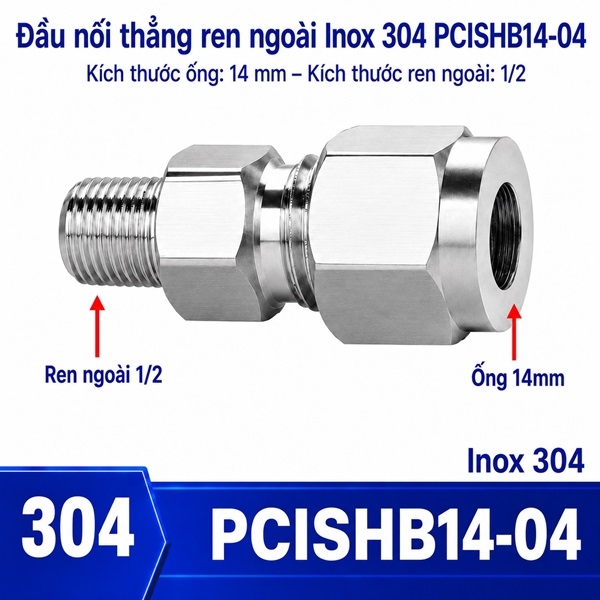

Đầu nối thẳng Inox 304 siết hạt bắp ống phi 14 mm ren ngoài 1/2 inch

Đầu nối thẳng Inox 304 siết hạt bắp ống phi 14 mm ren ngoài 1/2 inch dùng để đưa ống kim loại có đường kính ngoài 14 mm vào cổng ren trong tương thích. Hai phía làm việc theo hai nguyên lý khác nhau: hạt bắp tạo lực kẹp cơ khí quanh ống, còn chân ren ngoài cố định thân nối vào thiết bị. Cỡ 14 mm khiến tuyến ống có độ cứng và mô-men tác động lên điểm nối lớn hơn các cỡ nhỏ, vì vậy cách đỡ ống và không gian thao tác cần được xem xét ngay từ lúc bố trí.

Ống 14 mm cần được đỡ như một tuyến cơ khí, không chỉ là đường dẫn khí

Khi ống kim loại OD 14 mm đi vào van, bộ chia hoặc cụm thiết bị qua một đầu nối thẳng, trọng lượng của đoạn ống và lực rung có thể truyền trực tiếp đến thân fitting nếu thiếu kẹp đỡ. Nên bố trí điểm giữ ống hợp lý để mối siết hạt bắp không phải chịu vai trò như một giá đỡ. Cách bố trí này đặc biệt hữu ích ở đoạn ống dài, gần động cơ, cụm chuyển động hoặc nơi thường xuyên có dao động cơ học.

Nếu đường ống phải đổi hướng ngay sau điểm vào thiết bị, không nên ép ống tạo góc gắt chỉ để tiếp tục dùng thân thẳng. Một co Inox 304 siết hạt bắp và ren ngoài có thể phù hợp hơn khi cần chuyển hướng tại cổng, giúp giảm lực uốn tác động lên vùng hạt bắp.

Đọc đúng cặp kích thước 14 mm và 1/2 inch

Con số 14 mm chỉ đường kính ngoài của ống đi vào phía hạt bắp. Cỡ 1/2 inch là kích thước danh nghĩa của chân ren ngoài. Hai số này không quy đổi cho nhau và cũng không thể dùng đường kính đo gần đúng của đỉnh ren để kết luận chuẩn ren. Khi thay fitting cũ, nên đo OD ống ở đoạn tròn đều chưa bị ép và xác định chuẩn ren từ ký hiệu kỹ thuật, dưỡng bước ren hoặc tài liệu của thiết bị.

Cổng 1/2 lớn không tự động đồng nghĩa với lưu lượng lớn

Khả năng cấp khí của một tuyến phụ thuộc tiết diện nhỏ nhất, đường kính trong của ống, chiều dài ống, van, tiết lưu và các chi tiết nằm trước hoặc sau đầu nối. Vì vậy cổng 1/2 không nên được dùng như căn cứ duy nhất để suy ra lưu lượng. Với tuyến 14 mm, cách kiểm tra thực tế là quan sát áp tại tải trong lúc cơ cấu đang tiêu thụ khí, thay vì chỉ đo áp tĩnh khi hệ thống nghỉ.

Chuẩn bị đầu ống trước khi ép hạt bắp

Đầu ống nên được cắt vuông, làm sạch ba via và giữ bề mặt ngoài không có vết xước sâu tại vùng hạt bắp sẽ ép. Ống phải đi vào thân nối đủ chiều sâu trước khi bắt đầu siết. Nếu dùng lại một đoạn ống đã từng bị hạt bắp ép, cần quan sát dấu kẹp và độ tròn; vùng biến dạng mạnh hoặc có rãnh sâu không nên được xử lý bằng cách tăng thêm lực siết.

Không trộn tùy ý thân, hạt bắp và ốc siết

Các bộ phận của cơ cấu ferrule cần đồng bộ về hệ và kích thước. Hai hạt bắp cùng ghi 14 mm không mặc nhiên có hình học giống nhau giữa các nhà sản xuất. Nếu thay riêng chi tiết kẹp, nên xác nhận nó được thiết kế cho đúng thân và đúng ốc đang sử dụng. Đây là điểm quan trọng hơn việc chỉ so đường kính danh nghĩa.

Thứ tự lắp giúp hạn chế xoắn tuyến ống lớn

Với thân thẳng 14 mm – 1/2, có thể ưu tiên hoàn thiện phía ren khi ống chưa tạo tải lên fitting, sau đó mới đưa ống vào vị trí hạt bắp. Trong quá trình siết, giữ thân ổn định bằng dụng cụ phù hợp và thao tác trên ốc siết. Không dùng chính đoạn ống dài làm tay đòn để xoay thân. Khi hoàn tất, tuyến ống cần nằm tự nhiên, không bị kéo lệch để ép khớp với vị trí cổng.

• Khóa nguồn và xả hết áp trước khi tháo hoặc siết bất kỳ phần nào của mối nối.
• Làm sạch cổng ren, loại bỏ phoi và vật liệu làm kín cũ trước khi lắp.
• Đưa ren vào đúng trục, tránh cưỡng bức khi những vòng đầu có lực cản bất thường.
• Đưa ống 14 mm vào đủ vị trí làm việc rồi mới siết cơ cấu hạt bắp.
• Cố định tuyến ống bằng kẹp đỡ trước khi chạy thử nếu đoạn ống dài hoặc nặng.
• Cấp áp có kiểm soát và kiểm tra riêng vùng ren cùng vùng hạt bắp.

Nhận biết nguyên nhân rò theo vị trí

Rò ở phía ren cần kiểm tra chuẩn ren, tình trạng bề mặt, cách làm kín và khả năng bắt chéo ren. Rò ở phía ống cần xem lại OD thực tế, vết xước, độ tròn, chiều sâu đưa ống và tình trạng hạt bắp. Tách hai vị trí kiểm tra giúp tránh siết thêm một phía trong khi nguyên nhân nằm ở phía còn lại. Không nới ốc để xả áp và không siết bổ sung khi hệ thống đang có áp.

Inox 304 phù hợp nhiều môi trường công nghiệp nhưng không phải mọi môi trường

Thân Inox 304 có khả năng chống oxy hóa tốt trong nhiều điều kiện sử dụng thông thường. Tuy nhiên môi trường có chloride cao, nước biển, hóa chất mạnh hoặc nhiệt độ bất lợi có thể làm tăng nguy cơ ăn mòn cục bộ. Khi điều kiện làm việc khắc nghiệt, cần xem xét vật liệu của toàn bộ cụm gồm thân, hạt bắp, ống và chi tiết làm kín thay vì chỉ dựa vào tên Inox 304.

Chọn cỡ gần khi sơ đồ ống hoặc cổng thiết bị thay đổi

Nếu vẫn dùng ống OD 14 mm nhưng cổng nhỏ hơn, có thể xem đầu nối Inox 304 hạt bắp ống 14 mm ren ngoài 3/8. Nếu cổng vẫn là 1/2 nhưng tuyến ống chuyển xuống OD 12 mm, xem đầu nối Inox 304 hạt bắp ống 12 mm ren ngoài 1/2. Toàn bộ cỡ cùng kiểu được tập hợp tại đầu nối thẳng Inox 304 một đầu siết hạt bắp một đầu ren ngoài.

Khi nào nên chuyển sang kiểu khác

Nếu cần nối thẳng hai đoạn ống mà không đi vào cổng ren, tham khảo đầu nối thẳng Inox 304 hai đầu siết hạt bắp. Khi cần tạo nhánh ngay tại vị trí cấp, có thể xem T nối Inox 304 hai đầu hạt bắp và một đầu ren ngoài. Nhóm đầu nối nhanh Inox giúp chọn thêm kiểu ghim, siết, co, giảm và các phương án theo vị trí lắp.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

KDT PHÚ MỸ cung cấp nhiều cỡ đầu nối Inox 304 cho ống và cổng ren khác nhau. Với cặp 14 mm – 1/2, nên gửi OD ống, ảnh cổng, chuẩn ren, vật liệu ống, môi chất và điều kiện làm việc khi cần hỗ trợ chọn hàng. Việc xác định đủ hai phía ngay từ đầu giúp hạn chế nhầm giữa hạt bắp, siết ống và ghim nhanh, đồng thời giảm nguy cơ phải sửa lại đầu ống sau khi lắp.
