Đầu nối thẳng inox 304 hai đầu siết hạt bắp

Đầu nối thẳng inox 304 hai đầu siết hạt bắp cho ống 4–16 mm

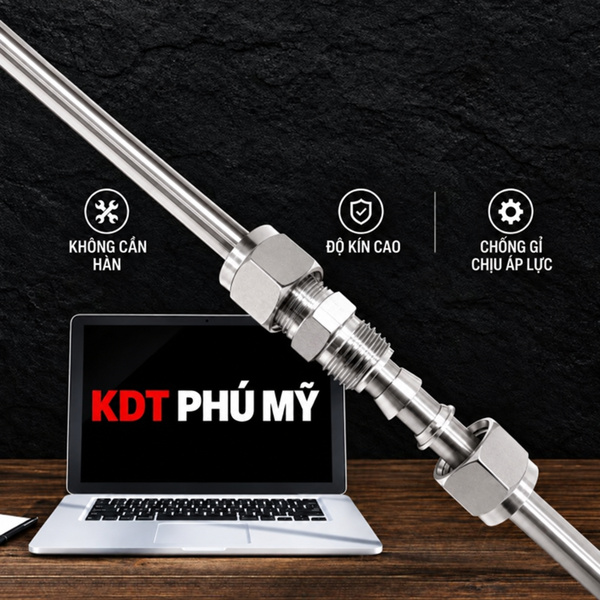

Đầu nối thẳng inox 304 hai đầu siết hạt bắp là phụ kiện nối hai đoạn ống kim loại có cùng đường kính ngoài trên một trục thẳng. Mỗi phía của thân nối sử dụng đai ốc và hạt bắp để tạo lực ép cơ khí quanh thành ống. Khi chọn đúng cỡ và lắp đồng tâm, cụm nối giữ ống ổn định, thuận tiện tháo kiểm tra và không cần hàn trực tiếp hai đoạn ống với nhau.

Trang này là danh mục trung tâm của dải kích thước 4, 6, 8, 10, 12, 14 và 16 mm. Người mua có thể đi từ nhóm đầu nối nhanh inox xuống dòng siết hạt bắp, sau đó mở đúng trang sản phẩm theo đường kính ngoài của ống. Trường hợp cần xem thêm các cấu hình bằng inox 304 như đầu ghim, đầu ren hoặc xuyên vách, tham khảo danh mục đầu nối khí nén inox 304.

Cách nhận diện đúng kiểu nối hai đầu siết hạt bắp

Một bộ nối thẳng hoàn chỉnh có thân nối ở giữa và hai cụm siết đối xứng ở hai đầu. Mỗi cụm thường gồm đai ốc, hạt bắp và bề mặt côn trên thân. Đai ốc tạo lực dọc trục; hạt bắp nhận lực, ép đều quanh ống; mặt côn định hướng cho hạt co theo tâm. Ba chi tiết phải tương thích với nhau. Chỉ đúng đường kính ống nhưng sai hình dạng hạt, sai góc côn hoặc sai ren đai ốc vẫn có thể làm kết nối lỏng, nghiêng hoặc không siết hết hành trình.

Kiểu nối này khác đầu cắm nhanh. Người lắp phải luồn đai ốc và hạt bắp vào ống, đưa đầu ống vào thân nối rồi mới siết. Ưu điểm là liên kết cơ khí rõ ràng và phù hợp với nhiều loại ống kim loại cứng. Nhược điểm là cần thao tác đúng thứ tự, không được siết lệch và không nên dùng hạt đã biến dạng cho một đoạn ống mới.

Đường kính ngoài, đường kính trong và kích thước cần đặt hàng

Các số 4–16 mm trong tên sản phẩm thể hiện đường kính ngoài của ống, không phải đường kính trong của ống và cũng không phải đường kính ngoài lớn nhất của thân đầu nối. Đây là thông số phải đo trực tiếp bằng thước cặp tại phần ống còn tròn, sạch và không bị móp.

Đường kính trong của ống phụ thuộc vào chiều dày thành ống. Nếu gọi đường kính ngoài là OD và chiều dày thành là t, đường kính trong được xác định theo quan hệ ID = OD − 2t. Hai ống cùng OD 10 mm nhưng khác chiều dày thành sẽ có ID khác nhau, vì vậy lưu lượng thực tế cũng khác. Việc chọn đầu nối vẫn theo OD; việc tính lưu lượng, tổn thất áp hoặc khả năng chịu lực của ống phải xét thêm ID, vật liệu và chiều dày thành.

Đường kính lỗ thông qua thân nối không được suy ra chỉ từ tên phi ống. Khi hệ thống nhạy với sụt áp hoặc cần lưu lượng xác định, nên yêu cầu bản vẽ hoặc đo mẫu thực tế. Không nên mặc định rằng lỗ trong của đầu nối bằng đúng đường kính trong của ống.

Bảng lựa chọn toàn bộ dải kích thước

Khi nào nên chọn nối thẳng siết hạt bắp?

• Khi cần ghép hai đoạn ống cùng đường kính ngoài theo phương thẳng.
• Khi hệ thống ưu tiên kết nối tháo lắp cơ khí thay cho hàn cố định.
• Khi ống là inox, đồng, thép hoặc vật liệu kim loại có độ tròn và độ cứng phù hợp.
• Khi vị trí lắp có đủ không gian đưa cờ lê vào hai đai ốc.
• Khi cần thay một đoạn ống mà không tháo toàn bộ tuyến.
• Khi cụm thiết bị yêu cầu bề mặt chống gỉ và đồng bộ với phụ kiện inox 304.

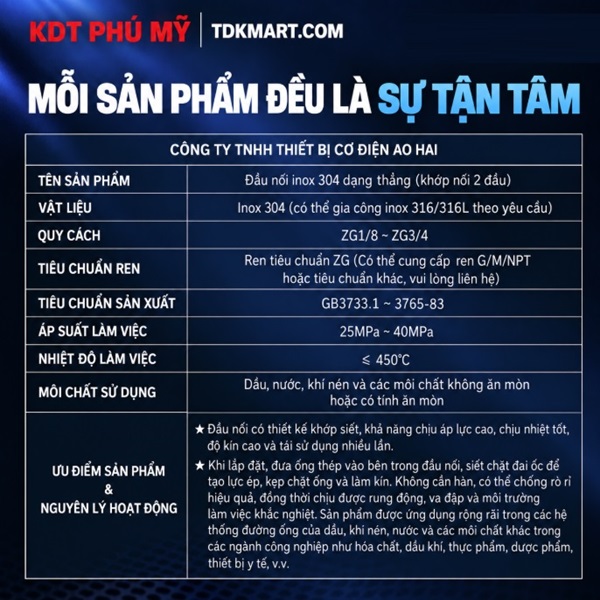

Không nên chọn chỉ vì hình dáng giống sản phẩm cũ. Cần kiểm tra đường kính ngoài ống, mã thân nối, ren đai ốc, hình dạng hạt bắp, chiều dài đoạn ống đi vào thân và môi chất làm việc. Khả năng chịu áp và nhiệt độ phải được xác nhận theo đúng mã hàng, bản vẽ hoặc tài liệu của lô sản phẩm; không nên suy rộng từ vật liệu inox 304.

Ứng dụng theo nhóm kích thước

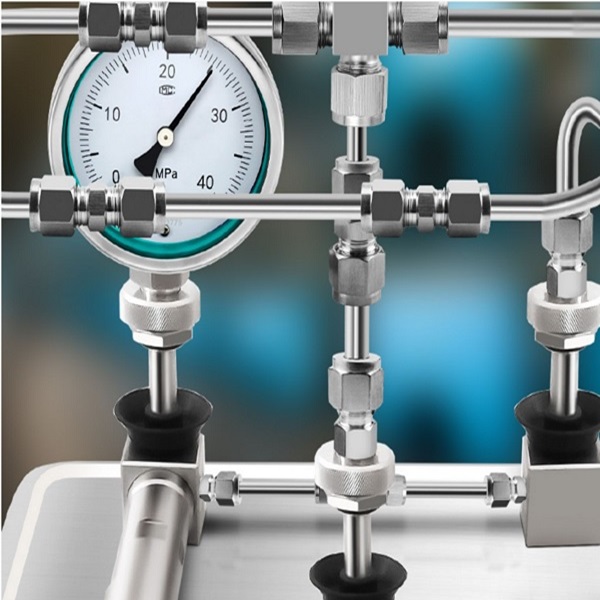

Nhóm 4 và 6 mm thường hợp với đường tín hiệu, đường khí phụ, thiết bị phân tích hoặc cụm điều khiển cần bố trí gọn. Nhóm 8 và 10 mm cân bằng giữa không gian lắp và tiết diện dòng, thường xuất hiện trên máy tự động, cụm van và các nhánh cấp trung bình. Nhóm 12, 14 và 16 mm phù hợp khi đường ống có tiết diện lớn hơn, nhưng tải trọng của ống cũng tăng; vì vậy cần bố trí kẹp đỡ gần đầu nối để không truyền lực uốn lên thân.

Quy trình kiểm tra trước khi lắp

1. Đo OD ống tại ít nhất hai hướng vuông góc để phát hiện méo.
2. Kiểm tra bề mặt ống không có ba via, rãnh sâu hoặc lớp phủ bong.
3. Đối chiếu mã sản phẩm và cỡ hạt bắp ở cả hai đầu.
4. Cắt đầu ống vuông góc; làm sạch phoi ở mép trong và mép ngoài.
5. Luồn đai ốc, sau đó luồn hạt bắp đúng chiều.
6. Đưa ống vào đủ chiều sâu, giữ hai đoạn thẳng hàng và siết đều từng phía.
7. Kiểm tra độ chắc, độ thẳng và thử kín theo quy trình của hệ thống.

Rủi ro thường gặp khi chọn hoặc lắp sai

Chọn cỡ lớn hơn làm hạt không ôm đủ quanh ống, dẫn đến ống xoay hoặc trượt dù đai ốc đã siết sâu. Chọn cỡ nhỏ hơn khiến hạt không luồn qua ống hoặc làm xước bề mặt. Nếu đầu ống bị móp, hạt chỉ tiếp xúc ở một vài điểm và lực ép không phân bố đều. Siết quá mạnh có thể làm hạt ăn sâu vào ống, thu hẹp tiết diện, gây khó tháo và làm biến dạng ống thành mỏng.

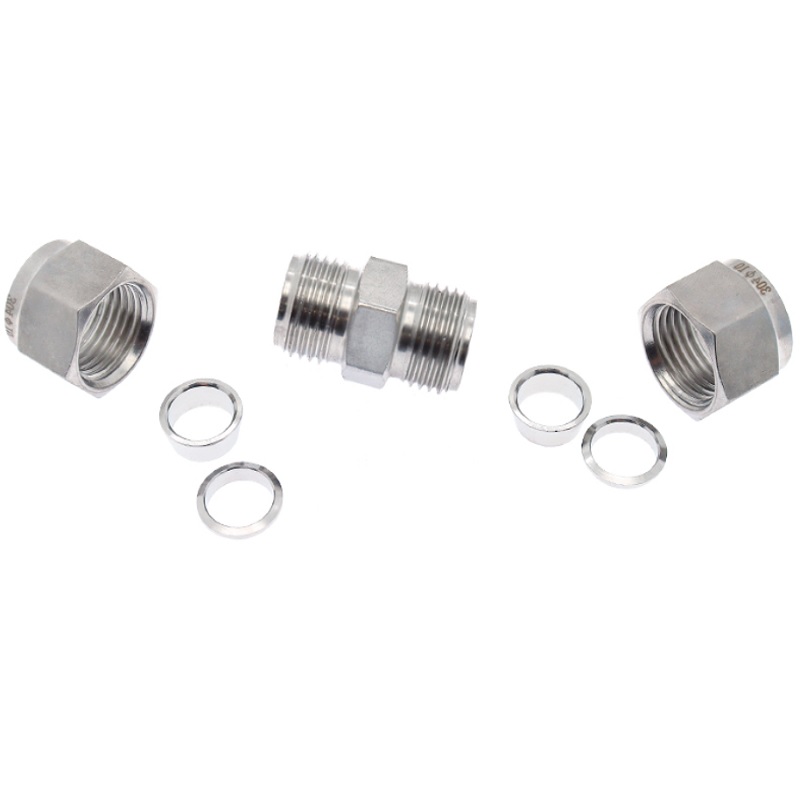

Phân biệt hạt bắp, đai ốc và thân nối

Hạt bắp siết ống là vòng nằm bên trong đai ốc và trực tiếp ép quanh ống. Ốc inox siết hạt bắp tạo lực đẩy lên hạt khi được vặn vào ren thân. Thân nối là chi tiết trung tâm có đường lưu chất, ren và mặt côn. Ba bộ phận cùng cỡ nhưng chưa chắc tương thích nếu khác thiết kế; khi thay rời nên đối chiếu mẫu cũ hoặc mua đúng bộ.

Câu hỏi thường gặp về dòng đầu nối 4–16 mm

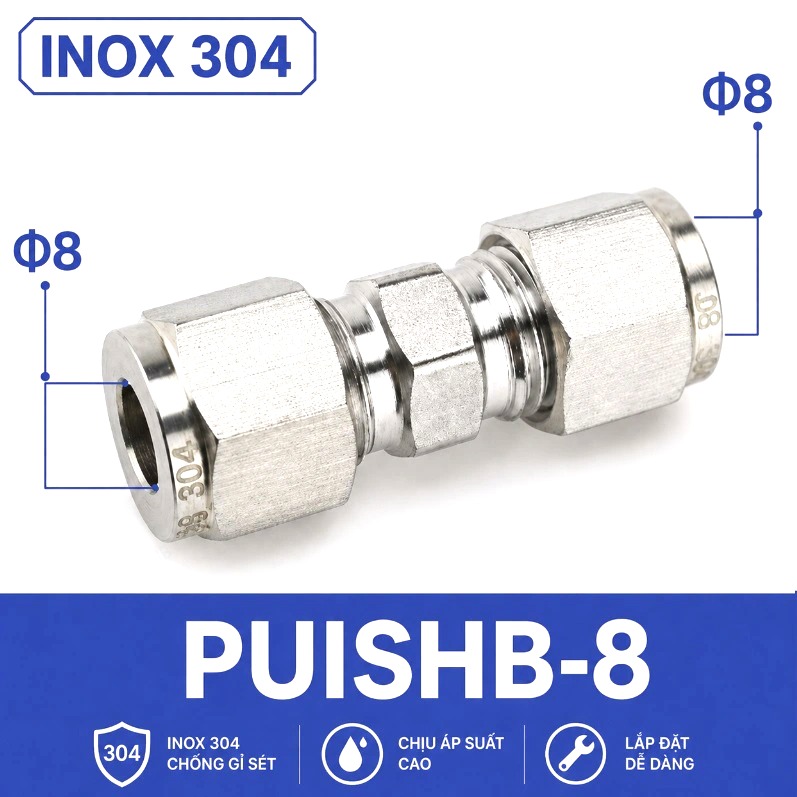

Phi 8 có nghĩa là lỗ trong của đầu nối bằng 8 mm không?

Không. Phi 8 dùng để chỉ đường kính ngoài ống 8 mm. Lỗ thông qua thân nối có thể nhỏ hơn và cần xem bản vẽ hoặc đo thực tế.

Có thể nối hai ống cùng OD nhưng khác chiều dày thành không?

Về kích thước kẹp ngoài, hai ống có cùng OD có thể phù hợp cùng cỡ đầu nối. Tuy nhiên, khả năng chịu áp, độ cứng và lưu lượng của hai ống khác nhau; cần đánh giá theo vật liệu và chiều dày thành.

Đầu nối 10 mm có dùng tạm cho ống 8 mm không?

Không nên. Khoảng hở làm hạt bắp khó ép liên tục quanh chu vi và kết nối không đáng tin cậy.

Tại sao đã siết chặt nhưng ống vẫn xoay?

Nguyên nhân thường nằm ở sai cỡ, hạt lắp ngược, hạt không tương thích, ống chưa vào hết, bề mặt ống méo hoặc đai ốc đã chạm giới hạn ren trước khi tạo đủ lực ép.

Nên bắt đầu xem sản phẩm từ đâu?

Đo OD ống trước, sau đó mở đúng trang 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 14 mm hoặc 16 mm. Nếu chưa xác định kiểu kết nối, quay lại nhóm đầu nối inox để so sánh các cấu hình khác.
