Đầu nối thẳng Inox 304 1 đầu siết hạt bắp 1 đầu ren ngoài

Đầu nối thẳng Inox 304 có 1 đầu siết hạt bắp và 1 đầu ren ngoài là nhóm phụ kiện chuyển tiếp từ ống kim loại sang cổng ren trong của van, bộ chia và thiết bị công nghiệp. Dải lựa chọn gồm ống OD 4, 6, 8, 10, 12, 14, 16 mm kết hợp ren 1/8, 1/4, 3/8 và 1/2.

Xem thêm hệ sản phẩm đầu nối nhanh khí nén Inox 304 và nhóm tổng hợp đầu nối nhanh Inox. Nếu cần cấu hình khác, có thể đối chiếu đầu nối Inox 304 có 2 đầu siết hạt bắp, ốc siết hạt bắp Inox 304 hoặc đầu nối nhanh khí nén.

Đặc điểm nhận dạng và công dụng

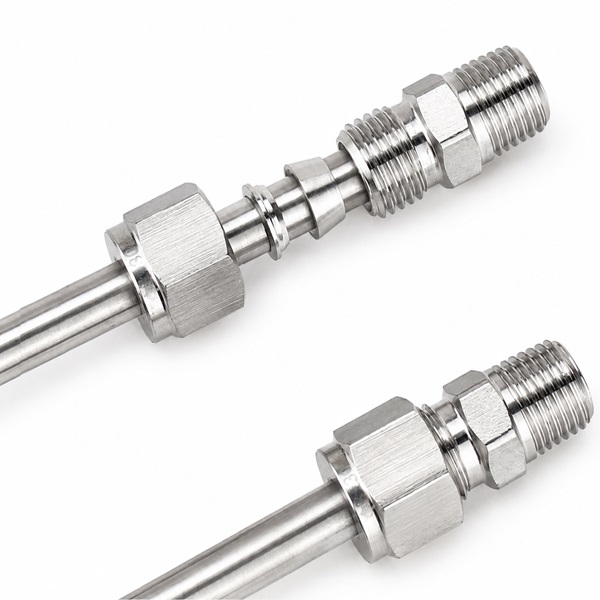

Một phía của sản phẩm dùng ốc siết để siết giữ ống, phía còn lại là ren ngoài. Thân dạng thẳng tạo đường đi đồng trục và phù hợp với điểm lắp không cần đổi hướng. Đây là cơ cấu siết cơ khí, không phải vòng ghim nhả nhanh; cũng cần phân biệt với loại siết hạt bắp dùng cho cấu hình ống và bộ phận kẹp khác.

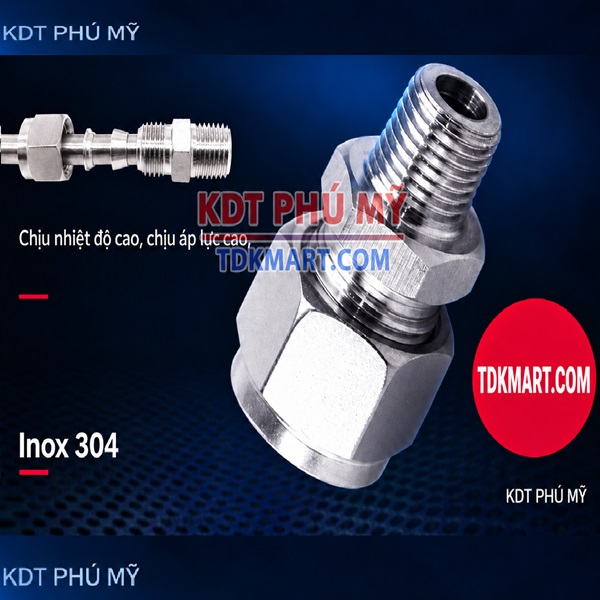

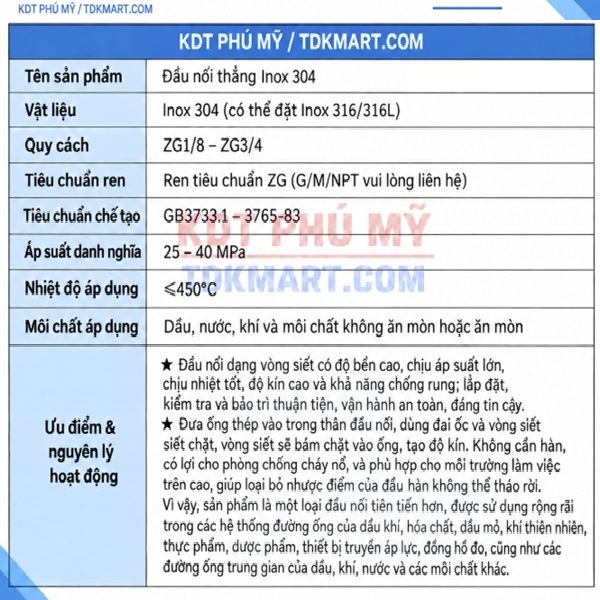

Inox 304 được lựa chọn nhờ độ bền, khả năng chống oxy hóa trong nhiều môi trường công nghiệp và bề mặt dễ vệ sinh. Tuy vậy, độ phù hợp của cả cụm còn phụ thuộc vào ống, bộ phận làm kín, chuẩn ren, lưu chất, nhiệt độ và áp suất. Thông số làm việc phải lấy theo chi tiết có giới hạn thấp nhất.

Dải kích thước đang có

OD ống	Ren ngoài có thể chọn
4 mm	1/8, 1/4
6 mm	1/8, 1/4, 3/8, 1/2
8 mm	1/8, 1/4, 3/8, 1/2
10 mm	1/8, 1/4, 3/8, 1/2
12 mm	1/8, 1/4, 3/8, 1/2
14 mm	1/4, 3/8, 1/2
16 mm	1/4, 3/8, 1/2

OD là đường kính ngoài của ống. Ký hiệu ren chỉ là cỡ danh nghĩa; phải xác nhận thêm chuẩn, bước ren và dạng côn hoặc thẳng. Không dùng số đo gần đúng của đỉnh ren để thay cho dưỡng ren.

Chọn đúng theo bốn bước

Đo đường kính ngoài ống bằng thước cặp và kiểm tra độ tròn, độ cứng, bề mặt.
Xác định cổng đối ứng là ren trong, ghi rõ cỡ và chuẩn ren.
Đối chiếu lưu chất, nhiệt độ, áp suất với toàn bộ cấu hình ống và làm kín.
Kiểm tra không gian thao tác, bán kính uốn ống và vị trí kẹp đỡ tuyến ống.

Chọn theo đường kính ống

Ống 4–6 mm

Phù hợp nhánh điều khiển nhỏ, cảm biến khí, van mini và tủ máy gọn. Khi lắp cần cắt ống thật vuông, hạn chế uốn sát đầu siết và kiểm soát lực tại ren 1/8 hoặc 1/4.

Ống 8–10 mm

Đây là dải thường gặp ở cụm máy tự động, xy lanh và đường cấp khí cỡ trung bình. Nên chọn ren tương xứng với cổng thiết bị sẵn có, không tăng cỡ ren chỉ vì cho rằng cổng lớn luôn cho lưu lượng lớn hơn.

Ống 12–16 mm

Phù hợp tuyến khí có nhu cầu lưu lượng lớn hơn. Khối lượng và độ cứng của ống tăng, vì vậy cần kẹp đỡ gần điểm nối để lực uốn và rung không truyền vào thân phụ kiện.

Chọn theo cỡ ren

Cỡ ren	Gợi ý kiểm tra
1/8	Thường dùng cho thiết bị nhỏ; kiểm tra bước ren
1/4	Phổ biến ở nhiều van và xy lanh; xác nhận chuẩn
3/8	Dùng cho cổng trung bình; kiểm tra không gian lắp
1/2	Thân cổng lớn; cần kẹp đỡ tốt cho ống lớn

Hướng dẫn lắp đặt an toàn

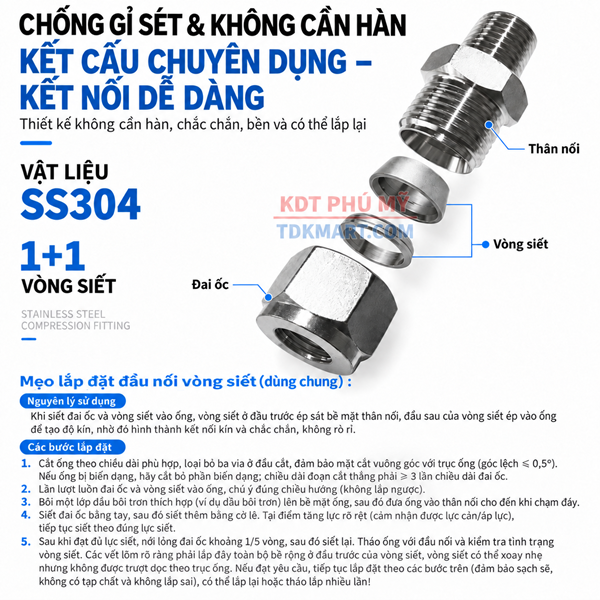

Cô lập nguồn khí và xả áp hoàn toàn trước khi thao tác. Làm sạch cổng, kiểm tra ren không dập và cắt ống vuông. Lắp phần ren trước để tránh xoắn ống, sau đó đưa ống vào đủ chiều sâu và siết ốc siết đều. Chất làm kín phải phù hợp với chuẩn ren; không để băng tan hoặc keo thừa lọt vào bên trong.

Khi cấp áp, tăng từ từ và kiểm tra cả hai phía. Nếu có rò, dừng hệ thống, xả áp rồi kiểm tra lại cỡ ống, tình trạng bề mặt, chuẩn ren và thao tác lắp. Không khắc phục bằng cách siết vô hạn vì có thể làm biến dạng ống hoặc hỏng cổng thiết bị.

So sánh với các kiểu nối gần

Kiểu	Nên dùng khi
Siết hạt bắp – ren ngoài	Cần mối giữ cơ khí chắc từ ống vào cổng ren trong
Ghim ống – ren ngoài	Ưu tiên tháo lắp ống nhanh
Hạt bắp – ren ngoài	Ống và điều kiện làm việc phù hợp cơ cấu ferrule
2 đầu siết hạt bắp	Nối thẳng hai đoạn ống
Co ren ngoài	Cần đổi hướng 90° ngay tại cổng

Toàn bộ lựa chọn theo thứ tự kích thước

Kiểm tra định kỳ

Quan sát rò rỉ, vết xước, biến dạng ống và dấu hiệu lỏng do rung. Không tháo hoặc siết bổ sung khi còn áp. Khi thay ống, cắt bỏ đoạn đã bị kẹp nếu bề mặt không còn tròn đều. Làm sạch Inox 304 bằng vật liệu không gây nhiễm sắt và đánh giá vật liệu khác nếu môi trường có chloride cao hoặc hóa chất mạnh.

Giải đáp trước khi chọn

Có thể chọn theo đường kính trong của ống không?

Không. Cỡ 4–16 mm trong nhóm này là đường kính ngoài của ống.

Ren cùng cỡ có chắc chắn lắp được với nhau không?

Chưa chắc. Hai ren phải tương thích về chuẩn, bước, biên dạng và kiểu côn hoặc thẳng.

Có thể dùng cho nước hoặc dầu không?

Cần kiểm tra toàn bộ cấu hình, đặc biệt là ống, bộ phận làm kín, áp suất, nhiệt độ và tính tương thích hóa học; không chỉ xét riêng thân Inox 304.

Cần ghi gì khi yêu cầu báo giá?

Nên ghi đủ OD ống, cỡ ren ngoài, chuẩn ren, vật liệu Inox 304, lưu chất, áp suất và nhiệt độ thực tế.

Gợi ý hoàn thiện cụm khí nén

Nếu tuyến ống tiếp tục đi thẳng sang một ống khác, xem đầu nối Inox 304 hai đầu siết hạt bắp. Khi cần đổi hướng, tham khảo co nối Inox ren ngoài; khi cần chia nhánh, xem đầu nối chữ T Inox 304. Những nhóm này giúp giữ cùng ngôn ngữ kích thước OD ống và giảm số đầu chuyển trung gian.

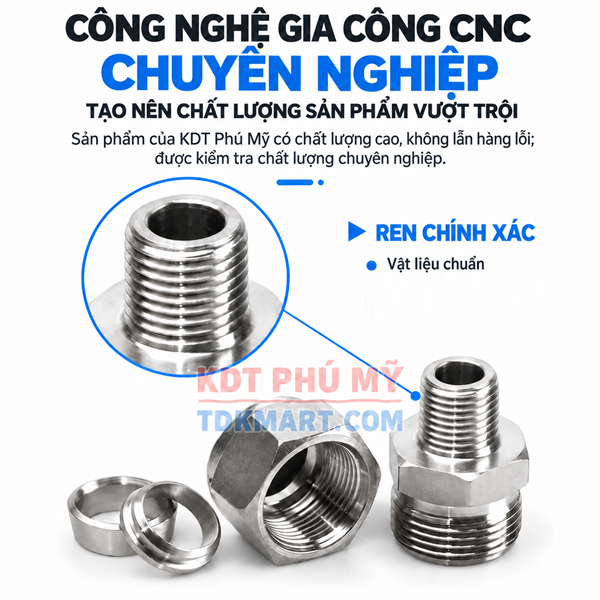

Đầu nối thẳng Inox 304 1 đầu siết hạt bắp 1 đầu ren ngoài REN CHÍNH XÁC

Xem thêm Thu gọn

Đầu nối thẳng Inox 304 siết hạt bắp ống phi 4 mm ren ngoài 1/8 inch

Mã sản phẩm: PCISHB4-01
