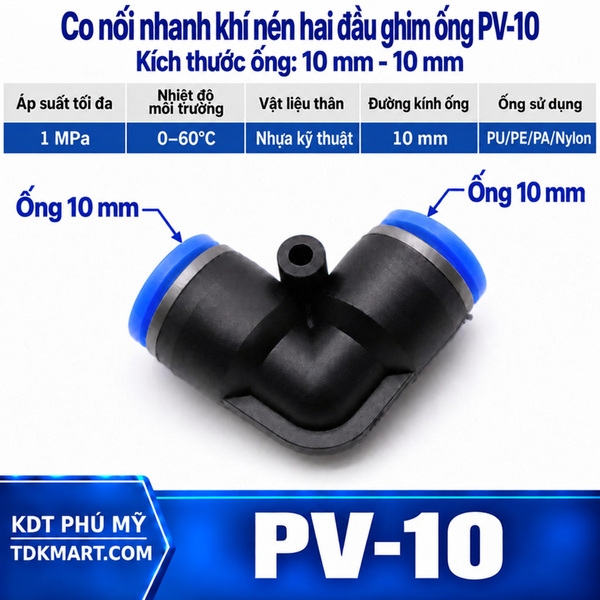

Co nối nhanh khí nén 2 đầu ghim ống phi 10 mm

Co nối nhanh khí nén 2 đầu ghim ống phi 10 mm dành cho hai đoạn ống có OD 10 mm cần đổi hướng trong khung máy, tủ thiết bị hoặc giữa các cụm khí. Cỡ 10 mm tạo sự cân bằng giữa khả năng đi ống tương đối linh hoạt và nhu cầu giữ tuyến ổn định, nên vị trí co cần được chọn theo không gian thực tế chứ không chỉ theo sơ đồ.

Co 10 mm giải quyết tình huống nào trên máy?

Co phù hợp khi hai đoạn ống cùng cỡ phải chuyển phương và không có yêu cầu bắt ren vào thiết bị. Nếu một phía kết thúc tại cổng ren, dùng kiểu co ren trực tiếp thường giảm được một mối ghép không cần thiết.

Đọc thông số và kiểm tra đúng OD

Đường kính được chọn theo OD 10 mm. Trước khi thay thế, kiểm tra ký hiệu trên ống và so sánh với phụ kiện đang dùng; không dùng kích thước ren hoặc đường kính trong của ống để suy ra cỡ ghim.

Khoảng thẳng cần thiết trước hai đầu ghim

Chừa đoạn ống thẳng trước đầu ghim giúp ống vào đúng trục và tạo khoảng để thao tác vòng nhấn. Nếu ống phải uốn ngay tại miệng co, nên điều chỉnh chiều dài hoặc vị trí phụ kiện thay vì ép ống.

Ba bước trước khi cấp khí

• Quan sát mặt cắt và hướng cắm của hai đầu ống.
• Kéo thử nhẹ từng phía sau khi ghim.
• Đảm bảo ống không bị ép sát cạnh sắc hoặc chi tiết chuyển động.

Quy trình lắp nhanh nhưng không bỏ qua bước kiểm tra

Cắt vuông, làm sạch, ghim đủ sâu, kéo thử nhẹ và kiểm tra rò là chuỗi thao tác nên thực hiện theo đúng thứ tự. Khi cần chỉnh hướng tuyến, thao tác trên ống và điểm đỡ; tránh xoắn thân co để cưỡng ép hình dạng đường ống.

Sai lệch thường gặp khi cải tạo tuyến 10 mm

Khi cải tạo máy, lỗi hay gặp là giữ nguyên chiều dài ống cũ dù vị trí thiết bị đã thay đổi. Ống quá ngắn kéo căng co, còn ống quá dài tạo vòng võng. Đo lại chiều dài theo đường đi mới giúp điểm đổi hướng làm việc ổn định hơn.

Chọn phụ kiện phối hợp theo nhiệm vụ của tuyến

Từ co 10 mm có thể chuyển sang co hai đầu ghim ống 8 mm hoặc co hai đầu ghim ống 12 mm khi hệ thống dùng nhiều cỡ. Nếu đoạn kế tiếp cần đi thẳng hoặc thay đổi kiểu nối, tham khảo đầu nối nhanh khí nén và đầu nối nhanh khí nén thẳng để chọn đúng chức năng thay vì ghép nhiều chi tiết tại cùng một vị trí.

Dựng thử đường đi trước khi cắt ống 10 mm

Ở cỡ 10 mm, việc cải tạo thường xảy ra khi thay van hoặc dời cụm chấp hành. Trước khi cắt ống mới, nên dựng thử đường đi bằng chính đoạn ống để xác định vị trí góc. Cách này giúp tránh tình trạng co đã lắp xong nhưng ống phải xoắn nửa vòng mới tới được thiết bị kế tiếp.

Khi tuyến 10 mm đi trong máng, vị trí co nên cho phép nắp máng đóng mà không ép lên ống. Áp lực từ nắp hoặc dây khác có thể làm hướng ống thay đổi sau khi hoàn thiện.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Đối với ống 10 mm, KDT PHÚ MỸ hỗ trợ lựa chọn dựa trên OD, hướng đổi tuyến và kiểu kết nối ở thiết bị kế tiếp. Điều này giúp phân biệt rõ trường hợp cần co hai đầu ghim với trường hợp nên dùng đầu nối thẳng hoặc co kết hợp ren.

Khi cả hai phía đều là ống OD 10 mm và cần chuyển hướng, co hai đầu ghim là lựa chọn đơn giản, dễ lắp và dễ tháo khi bảo trì. Người dùng có thể cung cấp kích thước ống và ảnh thực tế để được hỗ trợ chọn đúng kiểu phụ kiện cho vị trí đang cần thay thế hoặc lắp mới.
