Đầu nối nhanh khí nén thẳng

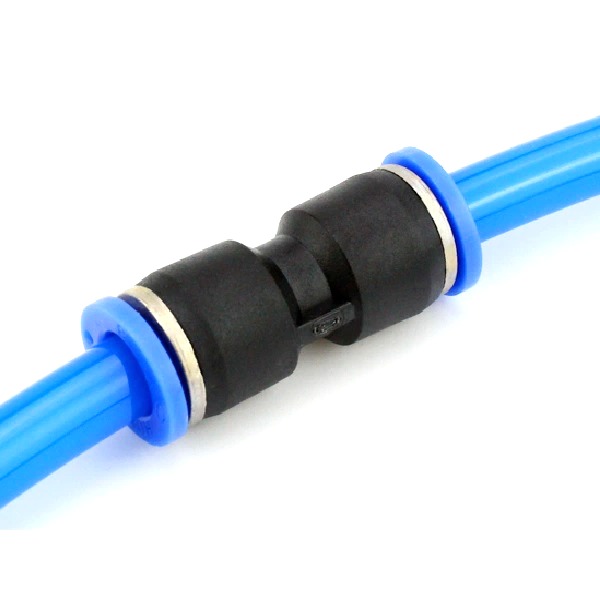

Đầu nối nhanh khí nén thẳng 2 đầu ghim ống là giải pháp nối hai đoạn ống cùng đường kính ngoài trên một trục, phù hợp cho hệ thống khí nén cần thao tác nhanh, gọn và dễ tháo bảo trì. Dòng sản phẩm hiện có các cỡ phi 4, 6, 8, 10, 12, 14 và 16 mm, tương ứng mã PU-4 đến PU-16. Mỗi cỡ được xác định theo OD của ống ở cả hai phía; không chọn theo đường kính trong.

Điểm quan trọng khi sử dụng dòng này là phân biệt đúng chức năng của mối ghép. Hai đầu ghim được tạo để nối ống với ống theo đường thẳng. Nếu hai phía khác OD, cần kiểu giảm; nếu tuyến đổi hướng, cần co; nếu một đầu đi vào thiết bị có ren, cần kiểu ghim–ren phù hợp. Việc chọn đúng hình học ngay từ đầu giúp giảm số chi tiết trung gian và giữ đường ống dễ kiểm tra.

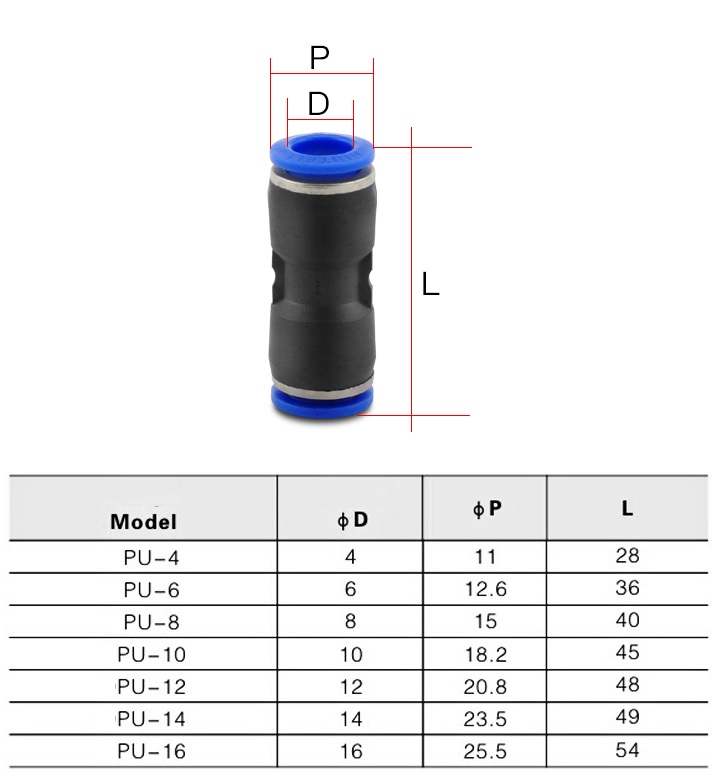

Thông số kỹ thuật và dải kích thước

Đầu nối nhanh khí nén thẳng 2 đầu ghim ống là gì?

Đầu nối nhanh khí nén thẳng 2 đầu ghim ống là loại phụ kiện dùng để nối hai đoạn ống có cùng đường kính ngoài trên một đường thẳng. Dòng sản phẩm này gồm các mã PU-4, PU-6, PU-8, PU-10, PU-12, PU-14 và PU-16, tương ứng với ống đường kính ngoài từ 4 đến 16 mm. Hai phía đều là đầu ghim ống nên thao tác lắp đặt không cần ren và không làm thay đổi cỡ ống giữa hai đầu. Nếu bạn đang tìm đúng loại nối hai ống cùng cỡ, có thể bắt đầu từ dòng đầu nối nhanh khí nén thẳng; nếu cần xem thêm các kiểu nối khác, hãy quay về nhóm đầu nối nhanh khí nén.

Điểm quan trọng nhất khi chọn sản phẩm không nằm ở việc chọn một thân nối thật lớn, mà là xác định chính xác đường kính ngoài của ống tại cả hai phía. Khi hai đoạn ống cùng OD và cùng nằm trên một tuyến, đầu nối thẳng giúp tạo mối ghép gọn, dễ tháo khi cần thay ống và thuận tiện khi chia hệ thống thành từng đoạn để bảo trì.

Khi nào nên dùng đầu nối thẳng 2 đầu ghim ống?

Kiểu nối này phù hợp nhất khi bạn cần nối dài một tuyến ống, thay đoạn ống bị hỏng, nối lại đường ống sau khi cắt hoặc tạo một điểm tháo nhanh giữa hai phần của hệ thống. Trong máy tự động, đầu nối còn hữu ích ở ranh giới giữa hai cụm lắp ráp vì kỹ thuật viên có thể tháo đoạn ống mà không phải tháo nhiều thiết bị khác.

Nối hai đoạn ống cùng cỡ

Nếu ống ở cả hai phía đều có cùng đường kính ngoài, chọn đúng mã PU theo cỡ ống. Ví dụ, ống OD 8 mm dùng PU-8; ống OD 10 mm dùng PU-10. Không nên chọn theo cảm giác hoặc theo đường kính trong của ống vì cơ cấu ghim và gioăng làm việc dựa trên kích thước ngoài của ống.

Thay nhanh một đoạn ống trong quá trình sửa máy

Khi một đoạn ống bị xước, gập hoặc xuống cấp, có thể cắt bỏ phần hỏng rồi lắp đoạn mới có cùng OD qua đầu nối thẳng. Cách này đặc biệt tiện lợi với các tuyến mà việc thay cả đường ống sẽ mất nhiều thời gian hoặc phải tháo nhiều cụm máy.

Tạo điểm tháo giữa hai mô-đun

Ở máy có nhiều mô-đun, nên bố trí điểm nối tại vị trí dễ tiếp cận và ít chịu lực kéo. Khi cần tách một mô-đun để bảo trì, kỹ thuật viên có thể xả áp, nhả ống và tháo phần cần sửa mà không tác động đến toàn bộ tuyến.

Cách chọn đúng mã PU theo đường kính ngoài của ống

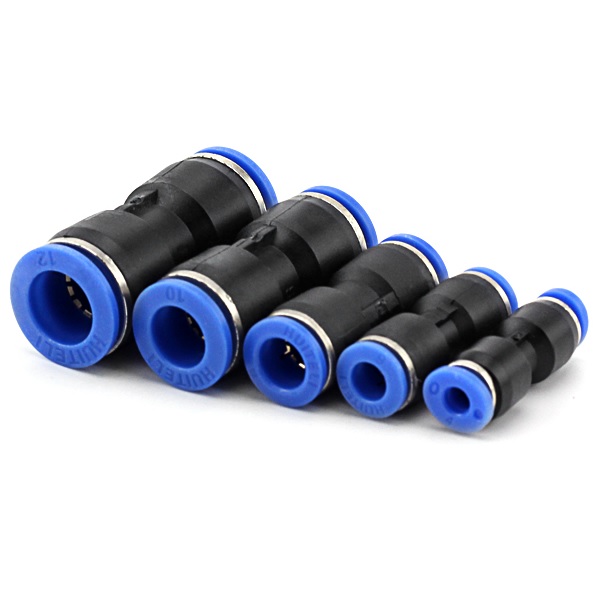

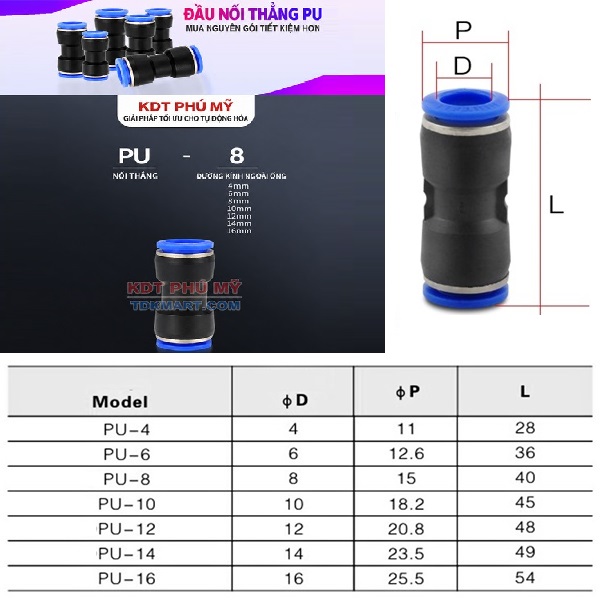

Dòng sản phẩm có bảy cỡ từ 4 đến 16 mm. Cách chọn đơn giản nhất là đo đường kính ngoài của ống bằng thước cặp tại đoạn ống còn tròn, không bị bóp méo. Sau đó đối chiếu với mã tương ứng. Không nên dùng cách quy đổi gần đúng giữa mm và inch khi chưa xác định rõ quy cách ống thực tế.

Bảng trên giúp chọn nhanh theo OD, nhưng khi thay thế trong máy đang vận hành vẫn nên kiểm tra lại ký hiệu trên ống và mẫu đầu nối cũ. Nếu hai phía có hai cỡ khác nhau, đây không còn là trường hợp của đầu nối thẳng đồng cỡ; hãy chuyển sang loại nối giảm thay vì cố ghép hai ống khác kích thước.

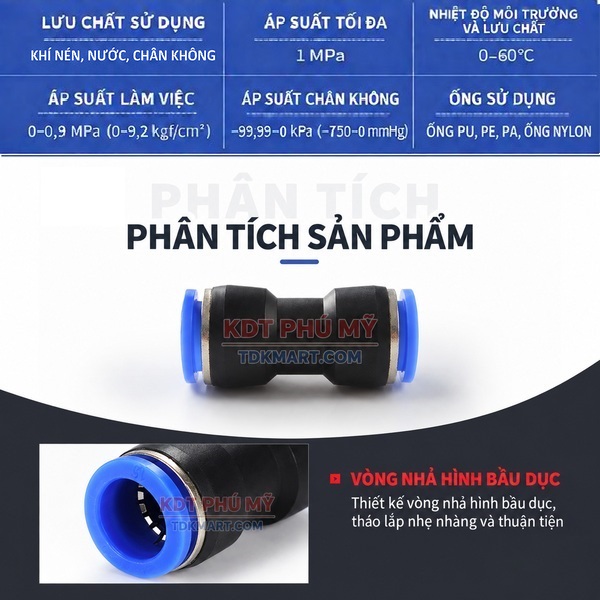

Thông số kỹ thuật cần quan tâm khi chọn sản phẩm

Thân đầu nối làm bằng nhựa kỹ thuật, vòng nhả màu xanh; sản phẩm sử dụng với ống PU, PE, PA và Nylon phù hợp. Dải kích thước gồm 4, 6, 8, 10, 12, 14 và 16 mm. Áp suất làm việc phù hợp trong khoảng 0–0,9 MPa, áp suất tối đa 1 MPa; nhiệt độ sử dụng 0–60°C. Sản phẩm có thể dùng cho khí nén, nước và các ứng dụng chân không trong phạm vi thông số phù hợp. Khi dùng thực tế, cần xét đồng thời vật liệu ống, nhiệt độ, áp suất, chất lỏng hoặc khí đi qua và điều kiện lắp đặt.

Độ kín của mối nối còn phụ thuộc vào chất lượng mặt cắt, đường kính ngoài thực tế của ống, độ sâu cắm ống, tải ngang và tình trạng bề mặt ống. Vì vậy, cùng một mã đầu nối nhưng nếu ống bị xước, cắt xiên hoặc biến dạng tại vị trí ghim thì kết quả sử dụng có thể khác nhau.

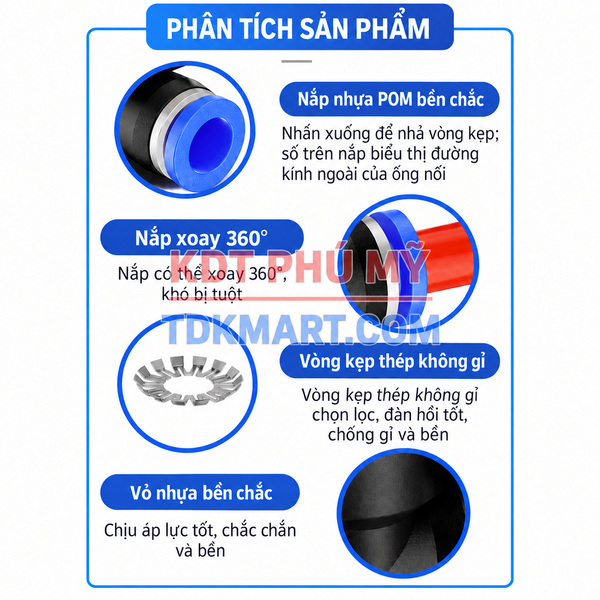

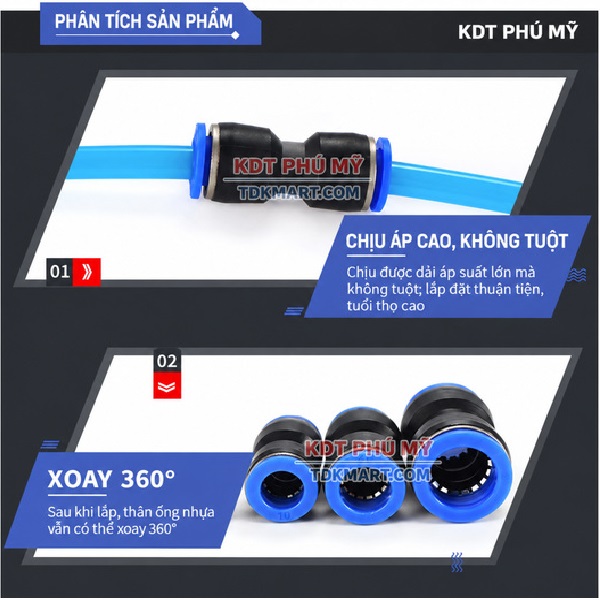

Cơ chế ghim ống và cách lắp đúng

1. Xả áp và chuẩn bị ống

Trước khi thao tác, cô lập nguồn và xả hết áp trong đoạn ống. Đo OD ở phần ống còn nguyên dạng, sau đó cắt vuông bằng dụng cụ cắt phù hợp. Không nên dùng kìm làm bẹt đầu ống vì mặt cắt biến dạng có thể ảnh hưởng đến khả năng làm kín.

2. Làm sạch vùng cắm

Kiểm tra đầu ống không có ba via, bụi hoặc vết xước dọc. Nếu đoạn ống đã từng bị ghim nhiều lần và có dấu hằn sâu, nên cắt bỏ phần đó khi chiều dài tuyến cho phép.

3. Cắm ống đúng hướng

Đưa ống thẳng theo trục của đầu nối và đẩy vào đến vị trí cần thiết. Sau đó kéo nhẹ để kiểm tra khả năng giữ. Không nên vừa cắm vừa xoay mạnh hoặc cố ép một ống sai kích thước vào đầu nối.

4. Kiểm tra trước khi đưa vào vận hành

Sau khi lắp cả hai phía, kiểm tra tuyến không bị kéo lệch và đầu nối không phải chịu tải treo. Nếu vị trí nằm gần cơ cấu chuyển động, nên giữ đầu nối ở phần tĩnh và để đoạn ống mềm đảm nhiệm phần chuyển động.

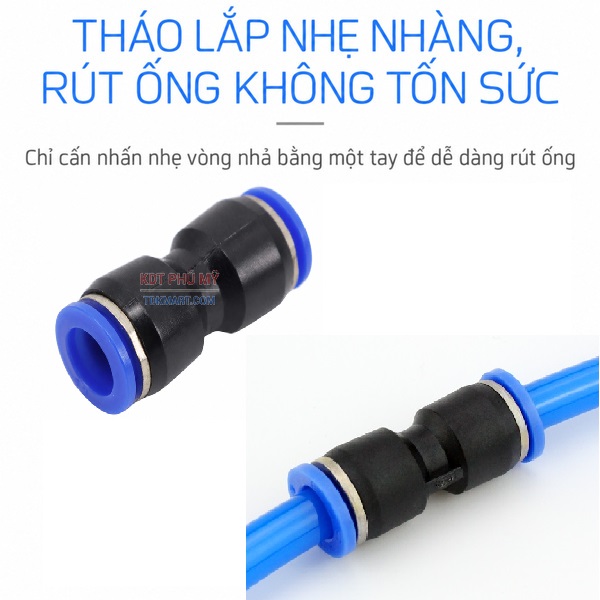

Cách tháo ống mà không làm hỏng đầu nối

Luôn xả áp trước khi tháo. Ấn vòng nhả đều về phía thân đầu nối rồi rút ống theo phương thẳng. Nếu ống đang chịu lực kéo, trước hết giải phóng lực đó. Không dùng tua vít hoặc vật sắc chọc vào vùng gioăng và không kéo mạnh khi vòng nhả chưa được ấn đúng cách.

Kiểm tra rò rỉ sau khi lắp

Sau khi lắp, cấp áp từ từ và quan sát hai đầu ghim. Với hệ thống áp dương, có thể dùng dung dịch tạo bọt phù hợp để phát hiện bong bóng tại điểm nối. Sau phép thử tĩnh, nên cho máy chạy đủ chu kỳ để kiểm tra trong điều kiện thực tế. Nếu rò chỉ xuất hiện khi cơ cấu chuyển động, cần kiểm tra tải ngang, bán kính uốn và cách kẹp ống.

Nếu phát hiện rò, thử thay riêng đoạn ống mới đã được đo và cắt đúng. Nếu lỗi đi theo đoạn ống thì nguyên nhân nằm ở ống hoặc mặt cắt; nếu lỗi vẫn xuất hiện tại cùng một đầu nối thì mới nên xem xét thay đầu nối.

Những lỗi thường gặp khi chọn đầu nối thẳng

Nhầm đường kính ngoài với đường kính trong

Đầu nối được lựa chọn theo OD của ống. Đo nhầm ID có thể khiến cỡ đầu nối không phù hợp với cơ cấu ghim.

Chọn cỡ gần đúng

PU-8 không phải phương án thay thế cho PU-10 chỉ vì hai cỡ gần nhau. Mỗi mã được thiết kế cho một OD cụ thể.

Dùng nối thẳng cho hai ống khác cỡ

Nếu hai phía có OD khác nhau, nên dùng đầu nối giảm đúng cặp kích thước.

Đặt đầu nối ngay tại vùng chuyển động

Lực kéo và uốn lặp lại có thể tác động lên mối ghép. Nên đưa điểm ghép về phần tĩnh khi bố trí được.

Bỏ qua khả năng tiếp cận khi bảo trì

Một đầu nối đặt sâu phía sau dây điện hoặc tấm chắn sẽ khó nhả khi sửa máy. Nên chừa đủ khoảng thao tác.

Bố trí đầu nối trong tủ máy và dây chuyền tự động

Trong tủ điều khiển, các đầu nối nên được bố trí so le để vòng nhả không chạm nhau. Nên đặt nhãn hoặc đánh dấu hai phía của các tuyến quan trọng để tránh cắm nhầm sau khi bảo trì. Ở ranh giới giữa hai mô-đun, vị trí nối nên dễ nhìn và có khoảng trống cho thao tác cắt, ghim và tháo ống.

Đối với tuyến đi gần xi lanh hoặc cơ cấu chuyển động, đầu nối nên nằm trên phần tĩnh. Đoạn ống từ đầu nối đến cơ cấu cần có đủ chiều dài để chuyển động mà không kéo trực tiếp vào thân nối. Với tuyến lớn hơn, cần bố trí kẹp đỡ phù hợp vì đầu nối không phải là chi tiết dùng để treo toàn bộ trọng lượng đường ống.

Khi nào nên chuyển sang loại đầu nối khác?

Nếu hai đầu ống khác kích thước, hãy xem đầu nối nhanh khí nén thẳng giảm thay vì dùng đầu nối đồng cỡ. Nếu đường ống phải đổi hướng, nên chọn co nối nhanh khí nén để tránh bẻ gắt ống ngay sát thân. Nếu một phía kết nối với cổng ren, cần chọn đúng kiểu đầu nối ghim–ren. Khi cần thân kim loại, có thể tham khảo đầu nối nhanh Inox 304 và đối chiếu lại điều kiện sử dụng.

Các sản phẩm trong cùng dòng để đối chiếu

Nếu bạn chưa chắc cỡ ống, không nên chỉ xem một mã riêng lẻ. Có thể đối chiếu các cỡ liền kề để tránh nhầm khi đặt hàng:

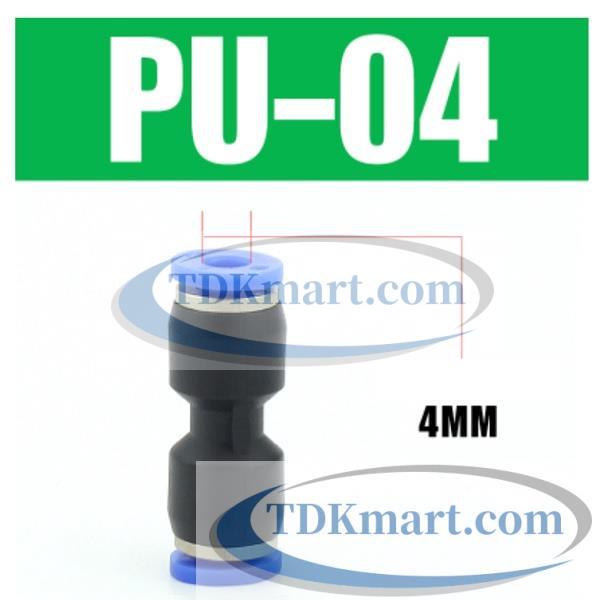

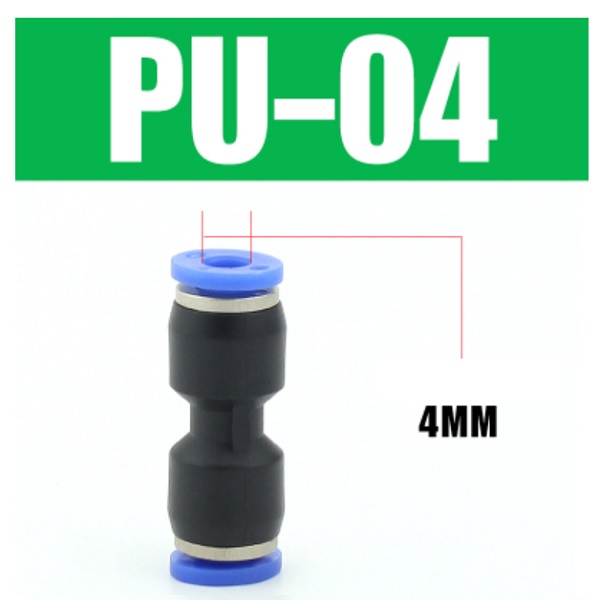

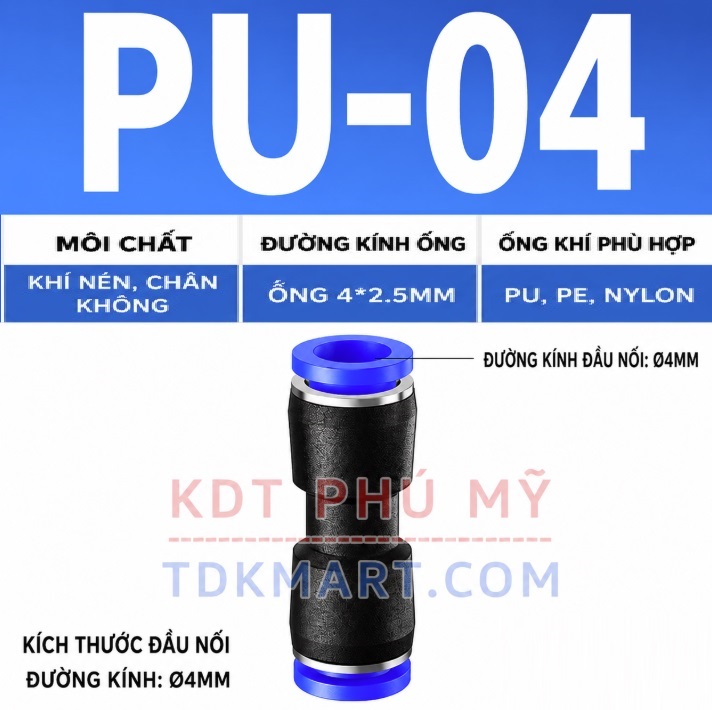

• Đầu nối nhanh khí nén thẳng 2 đầu ghim ống phi 4 mm (PU-4)

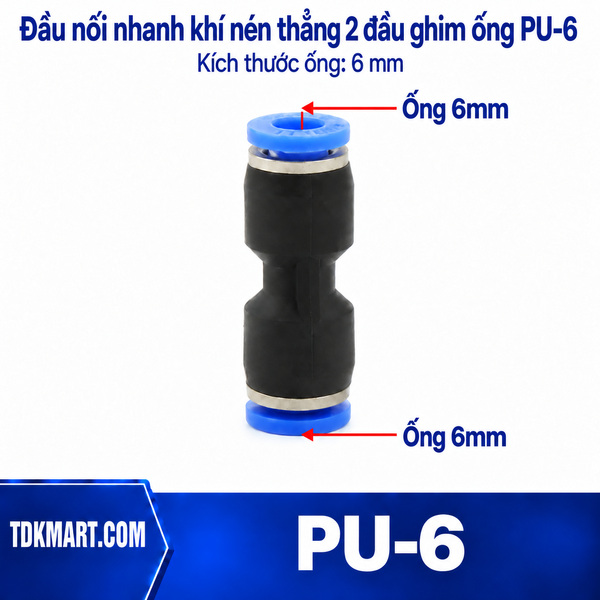

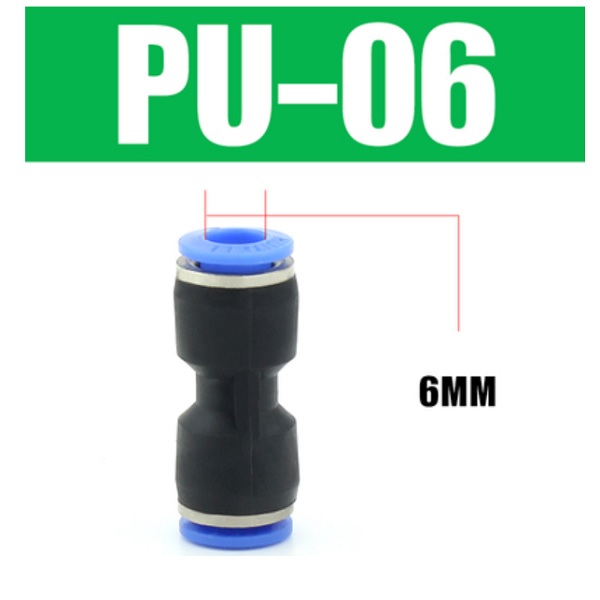

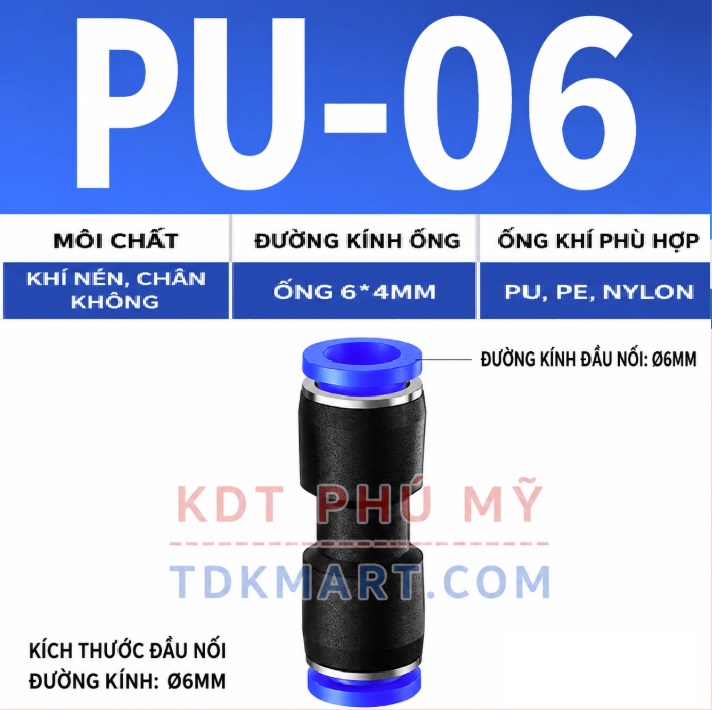

• Đầu nối nhanh khí nén thẳng 2 đầu ghim ống phi 6 mm (PU-6)

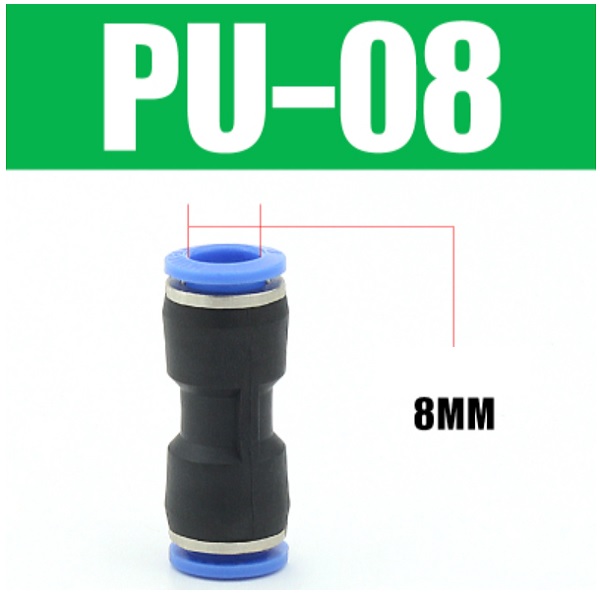

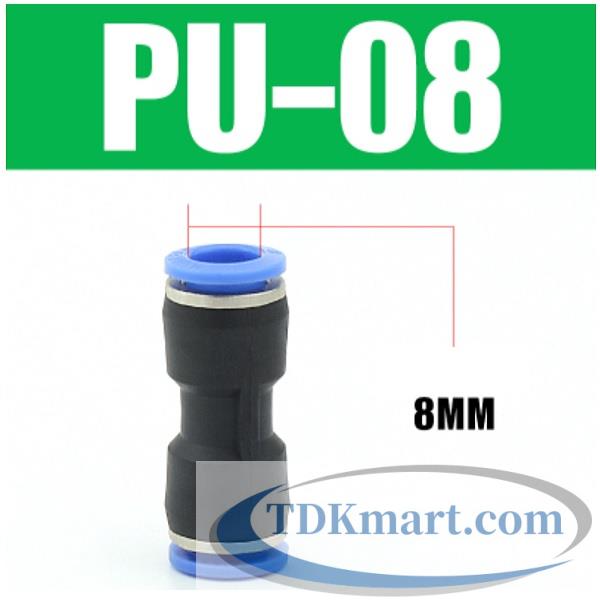

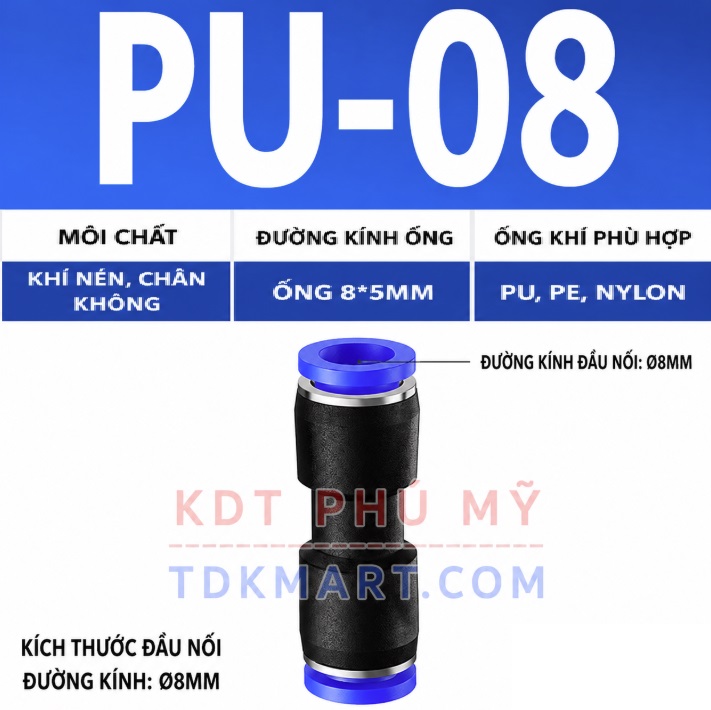

• Đầu nối nhanh khí nén thẳng 2 đầu ghim ống phi 8 mm (PU-8)

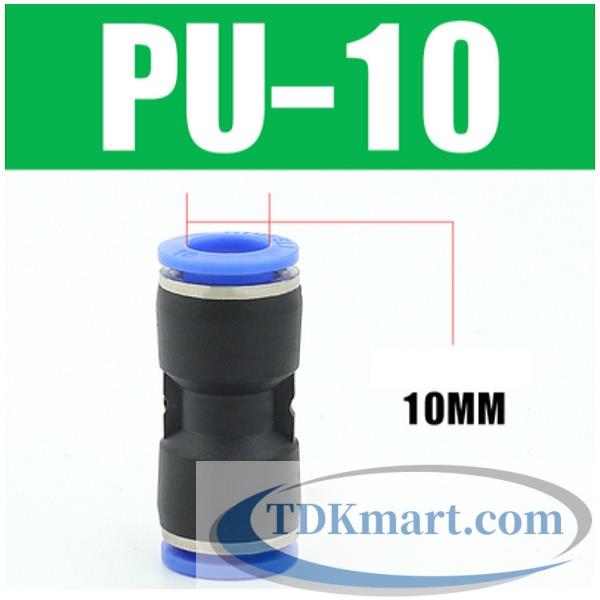

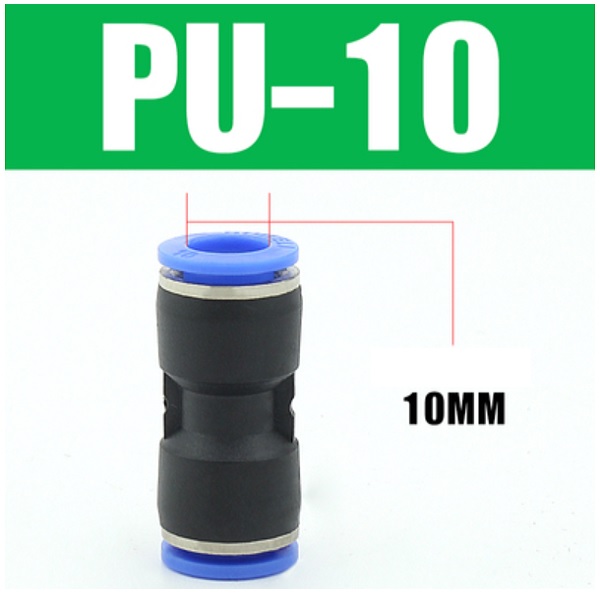

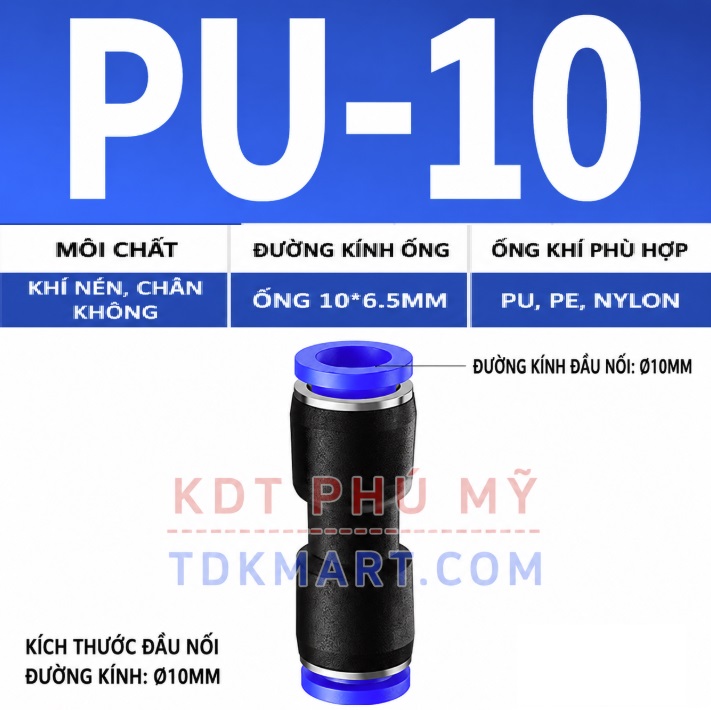

• Đầu nối nhanh khí nén thẳng 2 đầu ghim ống phi 10 mm (PU-10)

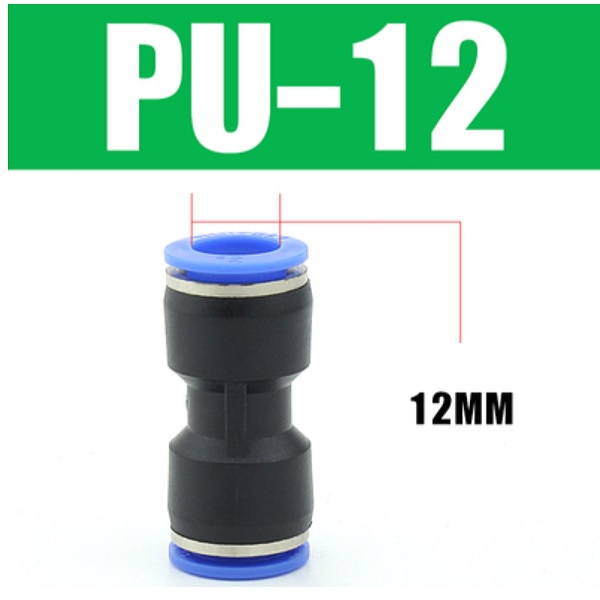

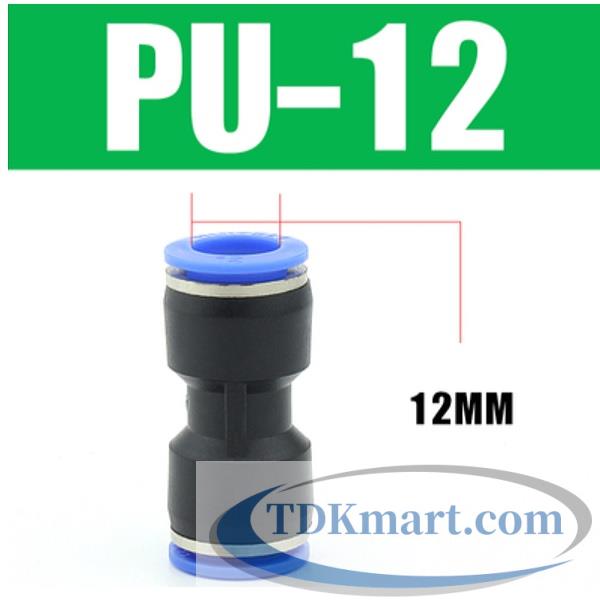

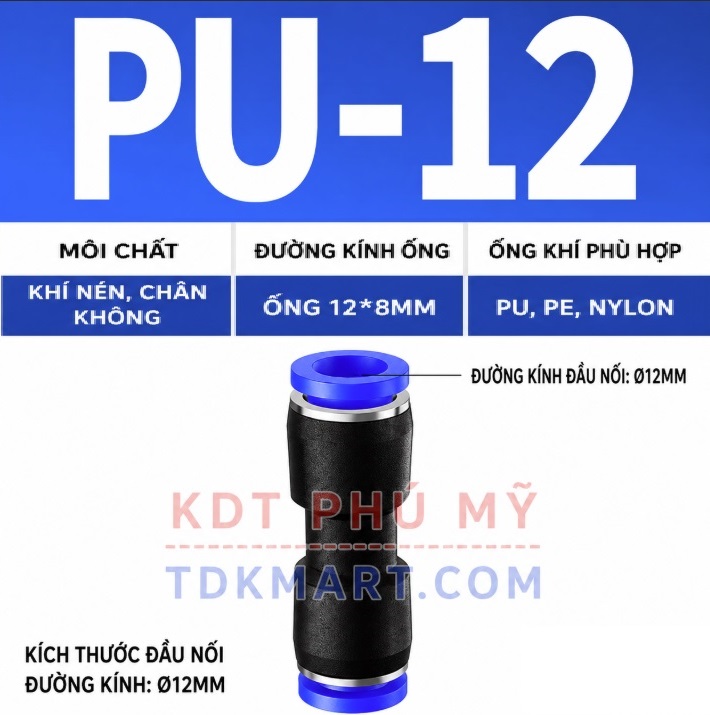

• Đầu nối nhanh khí nén thẳng 2 đầu ghim ống phi 12 mm (PU-12)

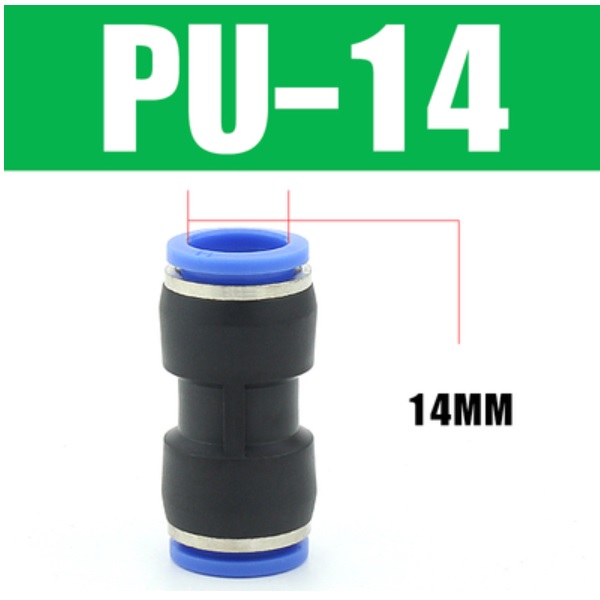

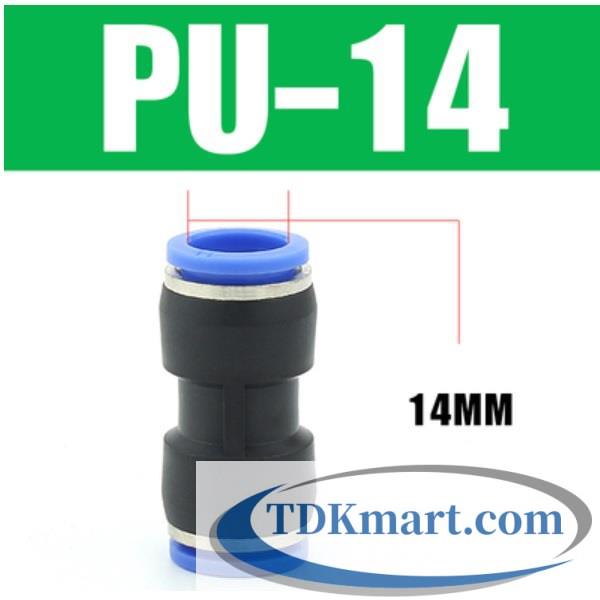

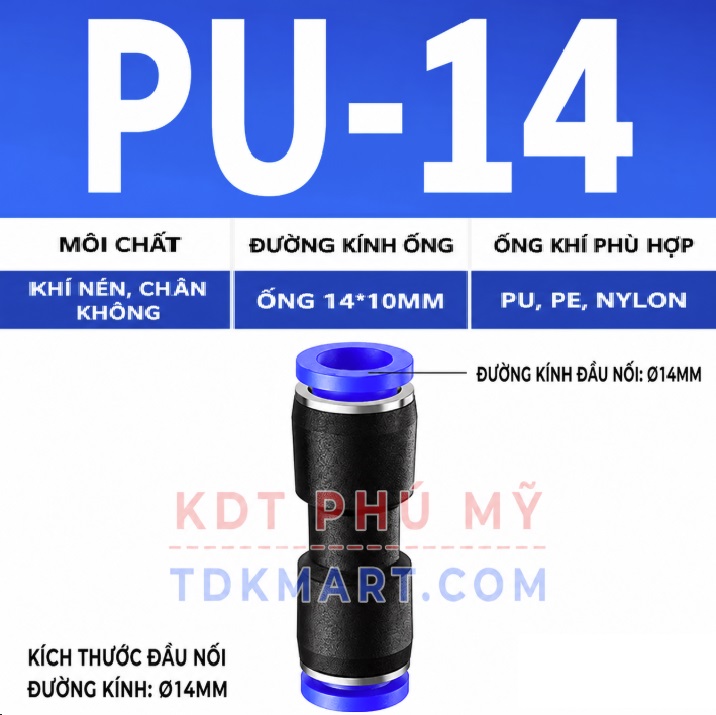

• Đầu nối nhanh khí nén thẳng 2 đầu ghim ống phi 14 mm (PU-14)

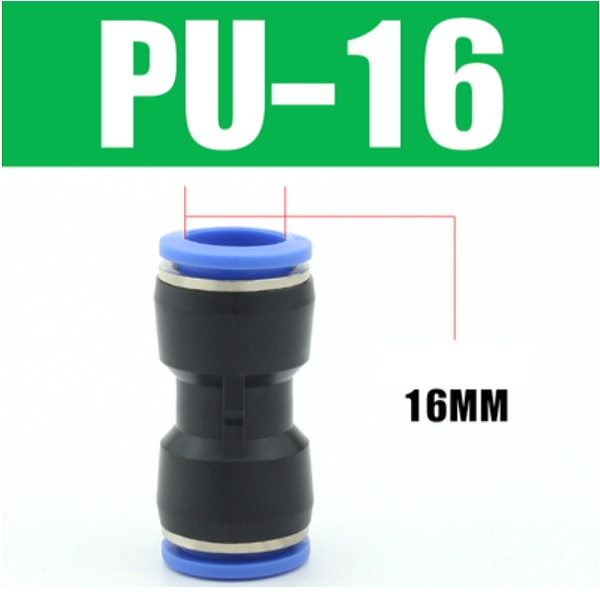

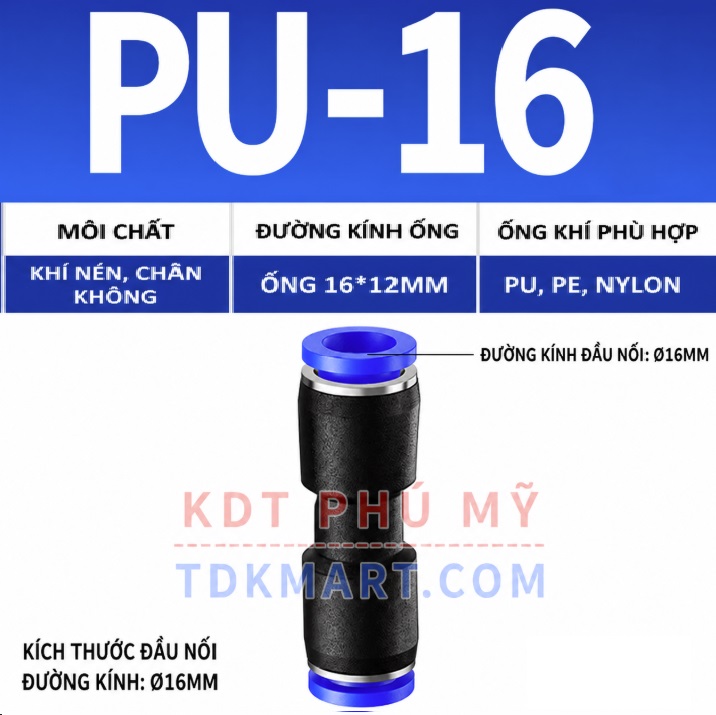

• Đầu nối nhanh khí nén thẳng 2 đầu ghim ống phi 16 mm (PU-16)

Gợi ý kiểm tra trước khi đặt hàng

Trước khi gửi yêu cầu mua hàng, nên chuẩn bị bốn thông tin: đường kính ngoài của ống, vật liệu ống, môi chất sử dụng và điều kiện áp suất/nhiệt độ của hệ thống. Nếu thay thế phụ tùng đang có, nên chụp rõ mã cũ và vị trí lắp. Với những hệ thống có nhiều cỡ ống, lập danh sách theo từng vị trí sẽ giúp hạn chế đặt nhầm mã.

Khi cần báo giá nhiều cỡ, có thể gửi cùng lúc danh sách PU-4 đến PU-16 và số lượng từng mã. Cách này giúp bộ phận kỹ thuật và mua hàng đối chiếu nhanh hơn, đặc biệt khi một máy sử dụng nhiều đường kính ống khác nhau.

Liên kết lựa chọn theo cấu trúc hệ thống

Bạn có thể đi từ nhóm đầu nối nhanh khí nén xuống dòng đầu nối nhanh khí nén thẳng, sau đó chọn đúng mã theo OD. Nếu cần chuyển sang kiểu giảm cỡ, kiểu ren hoặc kiểu co, nên quay lại nhóm đầu nối nhanh để chọn đúng hình học thay vì cố biến đổi một đầu nối thẳng bằng phụ kiện trung gian.

Cách lựa chọn này giúp mỗi sản phẩm có một vị trí rõ ràng trong hệ thống: nối thẳng đồng cỡ dùng cho hai ống cùng OD; nối giảm dùng khi hai OD khác nhau; co dùng khi cần đổi hướng; đầu ghim–ren dùng khi một phía kết nối với thiết bị có cổng ren.

Cách đối chiếu đầu nối với đường ống đang có

Khi thay một đầu nối đã lắp trên máy, cách nhanh nhất là xác định đường kính ngoài của ống trước rồi mới đối chiếu mã sản phẩm. Nếu trên ống có ký hiệu kích thước, nên đọc cùng với phép đo thực tế thay vì chỉ dựa vào hình dáng đầu nối cũ. Trong trường hợp đầu ống đã bị ép dẹp hoặc có nhiều vết hằn, nên cắt một đoạn mới ở vị trí còn tốt để đo, vì phần biến dạng có thể cho kết quả sai.

Cũng nên kiểm tra chiều dài phần ống còn lại trước khi thay. Một đầu nối mới có thể đúng cỡ nhưng nếu đoạn ống quá ngắn, vị trí ghim sẽ nằm ngay gần vùng cong hoặc vùng chịu lực. Khi đó nên thay đoạn ống đủ dài để đầu nối nằm trên phần tương đối ổn định của tuyến.

Chọn đầu nối theo mục đích sửa chữa hay lắp mới

Khi sửa chữa một tuyến đang hoạt động

Với công việc sửa chữa, ưu tiên đầu tiên là xác định đúng mã đang sử dụng để không làm thay đổi cấu hình của máy. Sau đó kiểm tra nguyên nhân khiến đoạn ống cần thay: ống bị cắt, bị xước, bị gập hay đầu ghim bị rò. Nếu nguyên nhân nằm ở ống, thay đầu nối mà không xử lý phần ống hỏng sẽ không giải quyết triệt để vấn đề.

Khi thiết kế một tuyến mới

Với hệ thống mới, nên xác định trước các tuyến cùng OD và các vị trí cần đổi cỡ, đổi hướng hoặc kết nối vào thiết bị có ren. Việc phân loại ngay từ bản vẽ giúp số lượng đầu nối thẳng, đầu nối giảm, co và đầu nối ghim–ren được tính riêng. Cách này cũng giúp bộ phận mua hàng tránh gom tất cả phụ kiện vào một mã chung.

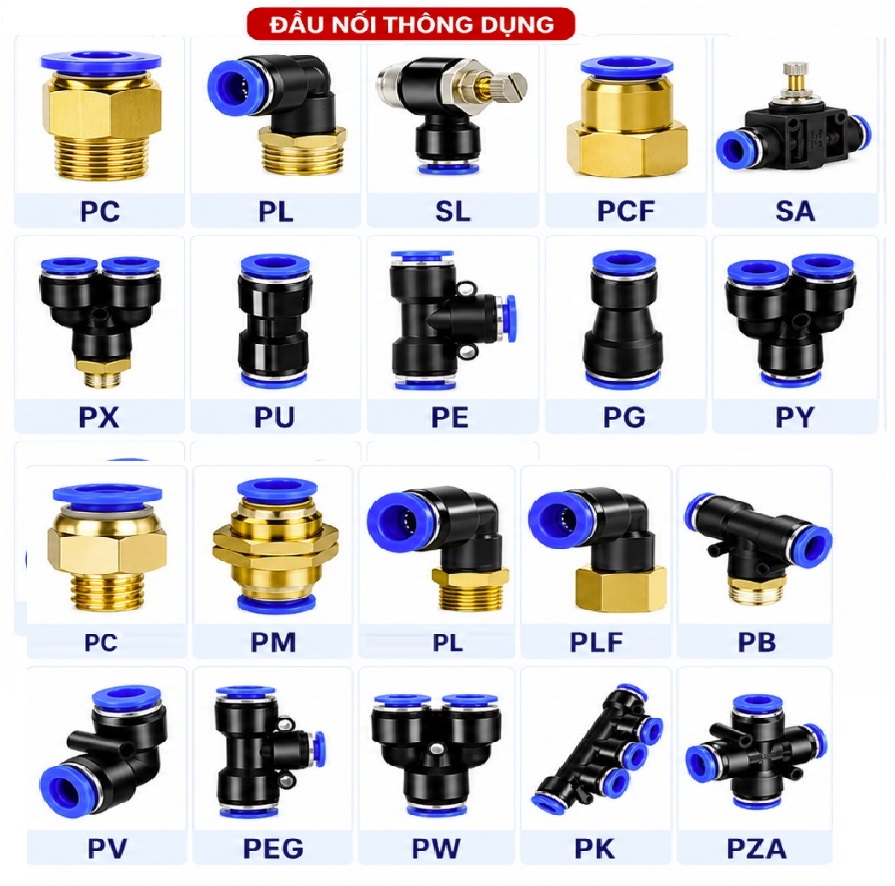

Phân biệt đầu nối thẳng với các kiểu nối khác

Đầu nối thẳng 2 đầu ghim ống có hai đầu cùng chức năng và nằm trên một trục. Nó khác với đầu nối giảm ở chỗ hai phía của đầu nối giảm được thiết kế cho hai cỡ ống khác nhau. Nó cũng khác với co nối ở hướng dòng ống: co được dùng khi cần chuyển hướng, còn đầu nối thẳng giữ nguyên hướng đi của tuyến.

Nếu một đầu phải kết nối với cổng ren của van, xi lanh, bộ lọc hoặc thiết bị khác, không nên dùng đầu nối thẳng 2 đầu ghim rồi nối thêm nhiều chi tiết chỉ để tạo ren. Chọn đúng kiểu ghim–ren ngay từ đầu thường giúp tuyến ngắn hơn, ít mối ghép hơn và dễ kiểm tra hơn.

Lưu ý khi sử dụng nước và chân không

Khi dùng với nước, cần xem xét không chỉ đầu nối mà cả vật liệu ống và các chi tiết khác trên cùng tuyến. Nước có nhiệt độ, áp suất và chất lượng khác nhau có thể tạo ra điều kiện sử dụng khác nhau. Vì vậy nên kiểm tra toàn bộ hệ thống thay vì chỉ nhìn vào một thông số của đầu nối.

Với ứng dụng chân không, một mối nối tốt cần giữ kín trong chính điều kiện hút thực tế. Nếu hệ thống hút chậm, không nên kết luận ngay đầu nối là nguyên nhân. Hãy kiểm tra lần lượt ống, giác hút, van, bộ lọc, thể tích đường ống và các mối ghép khác. Cách khoanh vùng từng đoạn sẽ giúp tìm đúng vị trí gây thất thoát.

Quản lý mã hàng khi máy sử dụng nhiều cỡ ống

Một dây chuyền có thể đồng thời sử dụng nhiều cỡ ống, vì vậy nên ghi mã PU ngay trên bảng vật tư và tại vị trí cần thay thế. Ví dụ, không nên ghi chung là 'đầu nối thẳng khí nén'; nên ghi rõ PU-6, PU-8 hoặc PU-10 cùng vị trí lắp. Cách ghi cụ thể giúp người mua hàng và kỹ thuật viên hiểu giống nhau khi đặt phụ tùng.

Nếu kho thường xuyên thay thế nhiều mã, nên bố trí từng cỡ ở vị trí riêng và giữ nhãn dễ đọc. Các cỡ gần nhau như 8, 10 và 12 mm rất dễ bị lấy nhầm nếu chỉ nhìn bằng mắt. Khi xuất phụ tùng, đối chiếu mã trên túi với mã trong bảng vật tư trước khi mang tới máy.

Cách trao đổi thông tin để chọn đúng sản phẩm

Nếu cần tư vấn hoặc báo giá, thông tin hữu ích nhất là mã đầu nối đang dùng, đường kính ngoài của ống, ảnh vị trí lắp, vật liệu ống, môi chất, áp suất và nhiệt độ làm việc. Nếu không biết mã cũ, chỉ cần cung cấp OD hai phía và mô tả đầu nối đang nối thẳng, giảm cỡ, đổi hướng hay kết nối ren. Những thông tin này giúp rút ngắn thời gian xác định đúng kiểu phụ kiện.

Đối với đơn hàng nhiều cỡ, nên gửi bảng gồm mã, đường kính ống, số lượng và vị trí sử dụng. Khi có sự khác nhau giữa bản vẽ và thực tế, ưu tiên kiểm tra trực tiếp đường ống tại máy trước khi chốt số lượng. Điều này đặc biệt quan trọng khi dây chuyền đã được cải tạo nhiều lần.

Kết luận

Đầu nối nhanh khí nén thẳng 2 đầu ghim ống là lựa chọn phù hợp khi cần nối hai đoạn ống cùng đường kính ngoài trên một tuyến thẳng, đặc biệt trong các hệ thống cần tháo lắp và bảo trì thuận tiện. Bảy mã PU-4, PU-6, PU-8, PU-10, PU-12, PU-14 và PU-16 giúp lựa chọn theo nhiều cỡ ống từ 4 đến 16 mm.

Để chọn đúng, hãy bắt đầu bằng việc xác định OD thực tế của ống, sau đó kiểm tra vật liệu ống, áp suất, nhiệt độ, môi chất và vị trí lắp. Khi hai đầu cùng cỡ và cùng trục, chọn đúng mã PU; khi cỡ thay đổi, đường đi cần rẽ hoặc một phía có ren, hãy chuyển sang loại đầu nối tương ứng. Bạn có thể xem toàn bộ dòng đầu nối nhanh khí nén thẳng để so sánh các cỡ trước khi đặt hàng.
