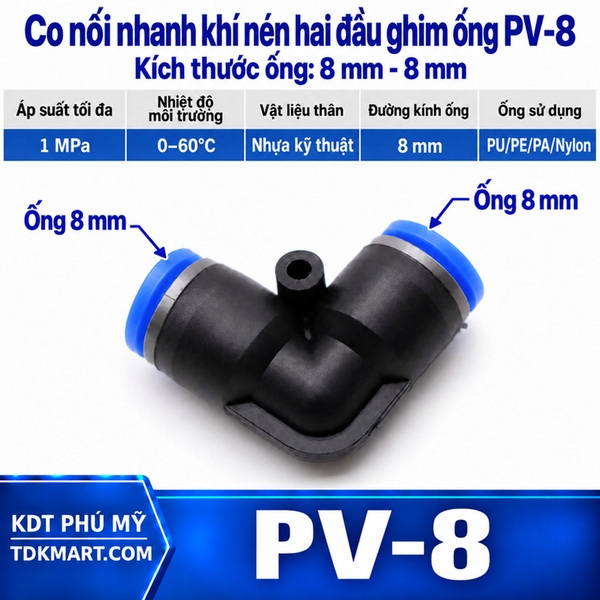

Co nối nhanh khí nén 2 đầu ghim ống phi 8 mm

Co nối nhanh khí nén 2 đầu ghim ống phi 8 mm nối hai ống OD 8 mm tại một góc chuyển hướng gọn. Cỡ 8 mm thường dễ bố trí trong nhiều cụm máy, nhưng chính sự linh hoạt đó có thể khiến người lắp uốn ống quá sát đầu nối; dùng co đúng vị trí giúp tách rõ đoạn đi thẳng và đoạn đổi phương.

Xác định chức năng của co 8 mm trong tuyến khí

Hai đầu đều dành cho ống OD 8 mm, không phải đầu ren. Sản phẩm phù hợp ở điểm nối ống với ống; nếu vị trí cần đi trực tiếp vào van, bộ lọc hoặc xi lanh, nên chọn phụ kiện có đầu ren tương ứng.

Cơ cấu ghim giữ ống hoạt động ra sao?

Nguyên lý push-in sử dụng bộ phận giữ ống kết hợp vùng làm kín; ống được đưa vào để giữ và kín, còn thao tác tháo thực hiện bằng vòng nhả sau khi hệ thống đã xả áp. Cơ chế này cho phép thay ống nhanh mà không phải siết đai ốc.

Bố trí trong cụm van và cơ cấu tự động

Trong cụm van nhiều nhánh, co 8 mm có thể giúp đưa tuyến rời khỏi vùng cản cơ khí trước khi chạy dọc khung máy. Nên quan sát hành trình của xi lanh, tay gắp và nắp che để tránh đặt ống vào vùng có chi tiết chuyển động.

Điểm cần xác nhận tại chỗ

• Hai đoạn ống đều có OD 8 mm và bề mặt không méo.
• Vị trí co có khoảng thao tác để cắm và nhả ống.
• Tuyến ống không kéo lệch thân co sau khi máy về trạng thái làm việc.

Lắp đặt khi không gian thao tác hạn chế

Ở tủ máy chật, hãy thử hướng cắm và vị trí ngón tay trước khi cắt ống. Nếu vòng nhấn bị sát vách đến mức không thể thao tác, nên xoay lại đường đi hoặc chọn vị trí khác; khả năng tháo bảo trì là một phần của bố trí tốt.

Kiểm tra và thay ống sau thời gian sử dụng

Sau thời gian sử dụng, kiểm tra phần ống ngay tại miệng ghim. Nếu có vết cắt, xước sâu hoặc biến dạng, xử lý đoạn ống trước khi lắp lại. Không đánh giá mối nối chỉ bằng việc ống vẫn còn được giữ; độ kín cũng cần được kiểm tra.

Chọn phụ kiện phối hợp theo nhiệm vụ của tuyến

Từ co 8 mm có thể chuyển sang co hai đầu ghim ống 6 mm hoặc co hai đầu ghim ống 10 mm khi hệ thống dùng nhiều cỡ. Nếu đoạn kế tiếp cần đi thẳng hoặc thay đổi kiểu nối, tham khảo đầu nối nhanh khí nén và đầu nối nhanh khí nén thẳng để chọn đúng chức năng thay vì ghép nhiều chi tiết tại cùng một vị trí.

Nhận diện đúng nhánh 8 mm trong bó ống nhiều tuyến

Trong bó ống nhiều màu hoặc nhiều chức năng, cỡ 8 mm nên được đánh dấu theo nhánh trước khi tháo bảo trì. Khi lắp lại, kiểm tra đúng hai đầu thuộc cùng tuyến rồi mới ghim. Việc quản lý nhánh tốt giúp tránh cắm chéo đường cấp và đường điều khiển, đặc biệt ở cụm van có nhiều ống đi sát nhau.

Với cụm nhiều van, có thể sắp hướng co để các ống rời khỏi cụm theo từng lớp thay vì chồng chéo. Cách bố trí này giúp lần kiểm tra rò hoặc thay một nhánh ít ảnh hưởng tới các nhánh bên cạnh.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Với nhánh 8 mm, việc chọn phụ kiện sẽ rõ ràng hơn khi xác định được OD ống, hướng đi sau góc chuyển và thiết bị nằm ở hai đầu tuyến. KDT PHÚ MỸ cung cấp nhiều kiểu đầu nối để phối hợp theo từng sơ đồ máy, tránh dùng co hai đầu ghim ở vị trí thực tế cần một đầu ren.

Nếu hai đoạn ống OD 8 mm chỉ cần đổi hướng, co hai đầu ghim mang lại cách kết nối gọn và thuận tiện khi tháo lắp. Khi hệ thống có nhiều bó ống hoặc vị trí chật, có thể gửi hình ảnh khu vực lắp để được hỗ trợ chọn kiểu nối phù hợp với khoảng trống thực tế.
