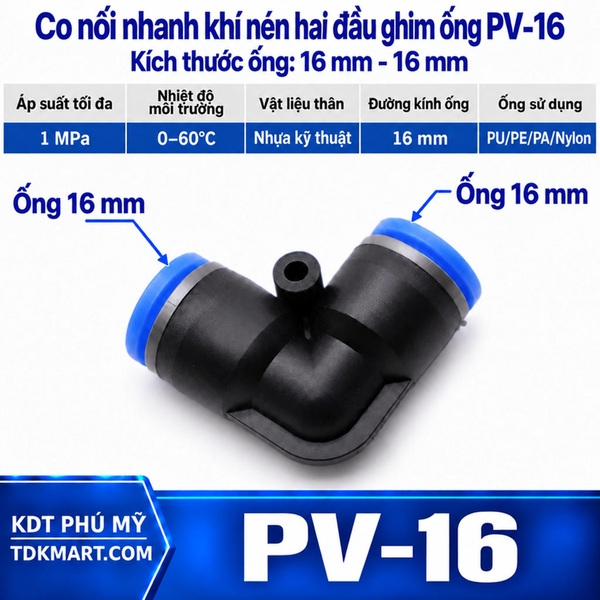

Co nối nhanh khí nén 2 đầu ghim ống phi 16 mm

Co nối nhanh khí nén 2 đầu ghim ống phi 16 mm dùng để chuyển hướng giữa hai đoạn ống có đường kính ngoài 16 mm mà không cần cổng ren trung gian. Với ống cỡ lớn, giá trị của chiếc co nằm ở việc tạo góc chuyển rõ ràng thay vì ép ống uốn gắt; nhờ đó tuyến ống dễ bố trí điểm đỡ và hạn chế lực hồi của ống tác động trực tiếp lên vị trí ghim.

Thông số cần xác định trước khi lắp cỡ 16 mm

Đường kính ngoài 16 mm phải được xác nhận trên chính ống đang sử dụng. Không chọn theo đường kính trong hoặc ước lượng bằng mắt, vì cơ cấu giữ và vùng làm kín của đầu ghim làm việc theo kích thước ngoài của ống.

Ống lớn cần được đỡ như thế nào quanh vị trí đổi hướng?

Ống 16 mm có độ cứng và lực hồi đáng kể hơn các nhánh nhỏ. Nếu đoạn ống dài treo tự do, trọng lượng và lực uốn có thể kéo lệch thân co. Nên bố trí kẹp đỡ ở khoảng phù hợp với kết cấu máy, đồng thời chừa một đoạn thẳng trước miệng ghim để ống đi vào đúng trục.

Lắp hai đầu ghim mà không để co chịu tải cơ học

Khi lắp, cắt đầu ống vuông, loại bỏ ba via, đưa ống vào theo phương thẳng đến khi chạm vị trí giữ. Sau đó kéo nhẹ từng phía để kiểm tra khả năng giữ. Không dùng thân co như một điểm bẻ ống hoặc tay đòn để ép tuyến vào vị trí.

Điểm cần xác nhận tại chỗ

• Hai đoạn ống đều có OD 16 mm và bề mặt không méo.
• Vị trí co có khoảng thao tác để cắm và nhả ống.
• Tuyến ống không kéo lệch thân co sau khi máy về trạng thái làm việc.

Khi nào nên tách tuyến bằng đầu nối khác?

Nếu tuyến cần đi xuyên panel, nên cân nhắc đầu nối siết thành; nếu cần gắn trực tiếp vào van hoặc xi lanh, chọn kiểu co có ren phù hợp. Co hai đầu ghim phát huy đúng chức năng khi nhiệm vụ chính là nối ống với ống tại một điểm đổi hướng.

Kiểm tra kín sau khi hoàn thiện tuyến 16 mm

Sau khi cấp khí, quan sát vị trí hai đầu ghim và kiểm tra rò bằng phương pháp phù hợp tại xưởng. Nếu phát hiện rò, xả áp trước khi tháo; kiểm tra lại mặt cắt, vết xước trên ống và độ sâu cắm thay vì cố xoay hoặc ép thêm thân co.

Chọn phụ kiện phối hợp theo nhiệm vụ của tuyến

Từ co 16 mm có thể chuyển sang co hai đầu ghim ống 14 mm hoặc co hai đầu ghim ống 12 mm khi hệ thống dùng nhiều cỡ. Nếu đoạn kế tiếp cần đi thẳng hoặc thay đổi kiểu nối, tham khảo đầu nối nhanh khí nén và đầu nối nhanh khí nén thẳng để chọn đúng chức năng thay vì ghép nhiều chi tiết tại cùng một vị trí.

Quan sát phản lực của tuyến lớn trong chu kỳ máy

Trong một tuyến 16 mm dài, nên quan sát cả phản lực khi máy nạp và xả khí. Nếu đoạn ống thay đổi vị trí rõ theo chu kỳ, điểm kẹp đỡ cần được xử lý trước khi quy lỗi cho đầu nối. Cỡ lớn cũng cần khoảng trống để tay ấn đều vòng nhả; đặt co quá sát thành máy có thể khiến lần bảo trì sau phải tháo thêm chi tiết xung quanh.

Khi thay thế trên máy cũ, nên chụp lại hướng của co và vị trí kẹp trước khi tháo. Với ống lớn, chỉ một thay đổi nhỏ về chiều dài cũng có thể làm hướng lực khác đi rõ rệt.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Khi chọn co cho ống 16 mm, người dùng nên xác định chính xác đường kính ngoài của ống, hướng đổi tuyến và khoảng trống tại vị trí lắp. KDT PHÚ MỸ cung cấp nhiều kiểu đầu nối khí nén để phối hợp theo từng vị trí thực tế, từ co hai đầu ghim, đầu nối thẳng đến các kiểu kết nối ren khi đường ống cần đi trực tiếp vào thiết bị.

Với hai đoạn ống cùng OD 16 mm cần chuyển hướng, co hai đầu ghim là lựa chọn gọn và thuận tiện cho thao tác lắp, tháo. Nếu chưa chắc về kích thước ống hoặc kiểu đầu nối phù hợp, có thể chuẩn bị thông tin OD, loại ống và hình ảnh vị trí cần lắp để KDT PHÚ MỸ hỗ trợ lựa chọn chính xác trước khi sử dụng.
