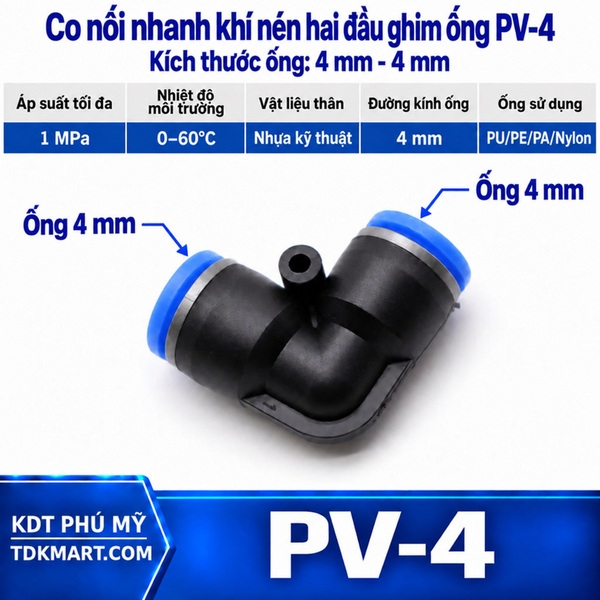

Co nối nhanh khí nén 2 đầu ghim ống phi 4 mm

Co nối nhanh khí nén 2 đầu ghim ống phi 4 mm là phụ kiện đổi hướng cho hai đoạn ống OD 4 mm trong các mạch khí nhỏ. Ở kích thước này, ưu tiên không chỉ là gọn mà còn phải tránh để ống mảnh bị dập, cắt xéo hoặc bị tay gắp, nắp máy và dây điện tác động vào điểm ghim.

Ống 4 mm phù hợp với vị trí nào?

Co 4 mm phù hợp cho các nhánh điều khiển nhỏ, đường khí tới cơ cấu mini hoặc vị trí cần đổi hướng trong không gian hẹp. Hai phía phải dùng ống cùng OD 4 mm; không chọn theo cảm giác vì chênh lệch nhỏ ở cỡ này rất khó nhận biết bằng mắt.

Kiểm tra đầu ống bằng mắt và bằng tay

Sau khi cắt, xoay đầu ống dưới ánh sáng để nhìn mặt cắt có vuông hay không, sau đó sờ nhẹ quanh mép để phát hiện ba via hoặc phần bị dập. Một đầu ống méo có thể vẫn cắm được nhưng làm giảm chất lượng tiếp xúc tại vùng kín.

Ghim ống trong cụm thiết bị mini

Khi cắm ống 4 mm, giữ đầu ống thẳng và đẩy dứt khoát đến vị trí giữ. Tránh bóp bẹt ống bằng kìm. Sau khi ghim hai phía, kéo nhẹ để kiểm tra giữ trước khi cấp áp.

Điểm cần xác nhận tại chỗ

• Hai đoạn ống đều có OD 4 mm và bề mặt không méo.
• Vị trí co có khoảng thao tác để cắm và nhả ống.
• Tuyến ống không kéo lệch thân co sau khi máy về trạng thái làm việc.

Giữ co tránh khỏi hành trình của cơ cấu

Với nhánh 4 mm chạy tới cảm biến hoặc cơ cấu nhỏ, tránh để trọng lượng của cụm ống kéo vào co. Bố trí tuyến tách khỏi bản lề, tay gắp, ray trượt và mép nắp; một điểm giữ ống hợp lý có thể quan trọng hơn việc rút ngắn vài centimet ống.

Cách xử lý khi nhánh 4 mm xuất hiện rò khí

Nếu có rò, xả áp rồi kiểm tra lần lượt mặt cắt, vết xước và độ sâu cắm. Cắt lại một đoạn ngắn khi cần, miễn vẫn đảm bảo chiều dài tuyến. Không quấn vật liệu làm kín quanh ống vì hai đầu này không làm kín theo nguyên lý ren.

Chọn phụ kiện phối hợp theo nhiệm vụ của tuyến

Từ co 4 mm có thể chuyển sang co hai đầu ghim ống 6 mm hoặc co hai đầu ghim ống 8 mm khi hệ thống dùng nhiều cỡ. Nếu đoạn kế tiếp cần đi thẳng hoặc thay đổi kiểu nối, tham khảo đầu nối nhanh khí nén và đầu nối nhanh khí nén thẳng để chọn đúng chức năng thay vì ghép nhiều chi tiết tại cùng một vị trí.

Bảo vệ ống 4 mm khỏi dập bẹt và lắp nhầm nhánh

Ống 4 mm có thành mỏng và kích thước nhỏ nên rất dễ bị kẹp dấu bởi dụng cụ. Khi cần giữ ống để cắt, dùng phương pháp không làm bẹt tiết diện. Trong cụm mini, nên đánh dấu nhánh trước khi tháo vì nhiều ống cùng cỡ có thể nằm sát nhau; lắp nhầm nhánh có thể làm cơ cấu hoạt động sai dù từng mối ghim vẫn kín.

Trong thiết bị nhỏ, vài milimet sai lệch cũng có thể khiến ống chạm nắp hoặc cơ cấu. Trước khi cố định, đóng thử nắp và chạy thử chuyển động bằng quy trình an toàn để kiểm tra khoảng hở.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Đối với nhánh 4 mm, KDT PHÚ MỸ hỗ trợ lựa chọn theo OD thực tế, không gian lắp và kiểu kết nối ở hai đầu. Điều này đặc biệt hữu ích trong các cụm mini, nơi co hai đầu ghim, đầu nối thẳng và co có ren có kích thước nhỏ nhưng đảm nhiệm những nhiệm vụ khác nhau.

Nếu hai đoạn ống OD 4 mm cần đổi hướng trong không gian hẹp, co hai đầu ghim là lựa chọn gọn và dễ thao tác. Khi cần thay thế trên máy đang sử dụng, cung cấp kích thước ống cùng hình ảnh vị trí lắp sẽ giúp xác định đúng sản phẩm trước khi tiến hành lắp lại.
