Co nối nhanh khí nén 1 đầu ghim ống 14 mm và 1 đầu ren ngoài 3/8

Co nối nhanh khí nén 1 cửa ghim ống 14 mm và 1 đầu ren ngoài 3/8

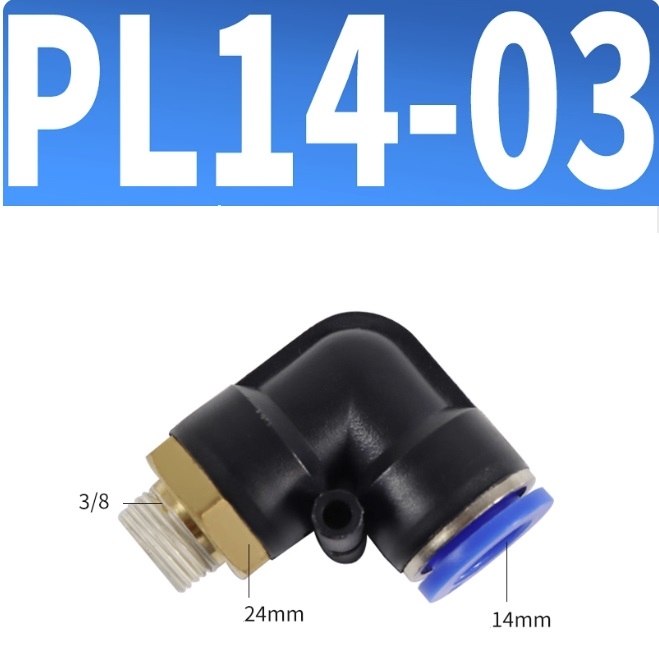

Co nối nhanh khí nén 1 cửa ghim ống 14 mm và 1 đầu ren ngoài 3/8 dùng để nối ống OD 14 mm với cổng ren trong 3/8 đồng thời đổi hướng tuyến khí tại vị trí lắp. Nội dung dưới đây tập trung vào trường hợp riêng của PL14-03, gồm cách chọn hai giao diện, bố trí ống, lắp đặt, rà soát kín và lựa chọn thay thế.

Vị trí sử dụng phù hợp với PL14-03

Co nối nhanh khí nén 1 cửa ghim ống 14 mm và 1 đầu ren ngoài 3/8 phù hợp khi cổng van nằm gần tấm che và tuyến ống cần đổi hướng ngay sau cổng cụm máy. Điểm cần xử lý riêng ở vị trí này là vòng nhả bị tấm che che khuất. Trước khi chọn, nên thử nhấn vòng nhả khi tấm che đã vào vị trí; nếu tuyến khí vẫn tạo lực lên đầu nối thì cần chỉnh lại vị trí đỡ hoặc hướng đi trước khi lắp.

Không chọn PL14-03 chỉ vì kích thước gần với phụ tùng đang có. Sản phẩm chỉ phù hợp khi ống thực tế đúng OD 14 mm, cổng nhận đúng ren 3/8 và dạng co giúp tuyến khí đi tự nhiên hơn dạng thẳng.

Bố trí ống quanh cổng van nằm gần tấm che — PL14-03

Sau khi định hướng thân co, cần chừa khoảng để nhấn vòng nhả và để ống rời cửa ghim theo trục trước khi chuyển hướng. Trường hợp cần tránh là vòng nhả bị tấm che che khuất. Cách rà soát thực tế là thử nhấn vòng nhả khi tấm che đã vào vị trí. Nếu chưa đạt, ưu tiên thay đổi vị trí kẹp hoặc chiều dài ống thay vì dùng thân co làm điểm kéo tuyến.

Với ống 14 mm, kích thước thân đầu nối không phải yếu tố duy nhất quyết định khoảng lắp. Cần tính cả độ cứng của ống, vùng thao tác tháo lắp định kỳ và các tấm che hoặc cơ cấu chuyển động nằm gần đó.

Chọn đúng ống 14 mm và ren 3/8 — PL14-03

Phía ghim được chọn theo đường kính ngoài của ống, không theo đường kính trong. Đo ở đoạn ống tròn, sạch, chưa bị kẹp méo. Phía ren phải được đối chiếu chắc chắn từ cổng cụm máy; không suy cỡ ren chỉ bằng cách nhìn đường kính bên ngoài.

Nếu ren cấn ngay từ đầu hoặc không vào thẳng, dừng thao tác và rà soát lại. Vật liệu làm kín không có tác dụng biến một cỡ ren thành cỡ khác. Với PL14-03, hai giao diện 14 mm và 3/8 phải cùng đúng thì sản phẩm mới phù hợp.

Thông số cần đối chiếu của PL14-03

Các giá trị 1 MPa, 0–60°C, thân đồng kết hợp nhựa kỹ thuật và nhóm ống PU/PE/PA/Nylon được giữ theo dữ liệu kỹ thuật đã cung cấp. Khi chọn ống, cần rà soát thêm giới hạn của chính loại ống đang dùng vì khả năng chịu áp và nhiệt thay đổi theo vật liệu ống.

Tháo lắp định kỳ và trường hợp không nên dùng PL14-03

Trước khi tháo, đánh dấu nhánh và ghi lại hướng thân co. Sau khi xả áp, nhấn vòng nhả đều rồi kéo ống theo trục. Nếu đầu ống có vết xước sâu, méo hoặc chai cứng ở vùng ghim, cần xử lý đoạn ống đó trước khi lắp lại.

• Không dùng khi OD thực tế khác 14 mm.
• Không dùng khi cổng nhận chưa đối chiếu chắc chắn đúng ren 3/8.
• Không dùng nếu dạng thẳng tạo đường đi tự nhiên hơn.
• Không dùng khi vòng nhả bị tấm che che khuất vẫn tồn tại sau khi đã chỉnh bố trí.

Sau tháo lắp định kỳ, thực hiện lại bước thử nhấn vòng nhả khi tấm che đã vào vị trí để chắc rằng hướng tuyến vẫn phù hợp.

Lắp đặt và rà soát kín PL14-03

1. Cô lập nguồn khí và xả áp theo quy trình của hệ thống.
2. Đối chiếu chắc chắn lại OD 14 mm và cổng ren 3/8.
3. Cắt đầu ống vuông, loại bỏ phần xước hoặc méo.
4. Lắp giao diện ren đúng trục, không dùng thân nhựa làm tay đòn để siết.
5. Đưa ống vào cửa ghim theo trục và kéo nhẹ để rà soát khả năng giữ ống.
6. Thử nhấn vòng nhả khi tấm che đã vào vị trí.
7. Cấp khí trở lại và rà soát riêng vùng ren, vùng ghim.

Nếu điểm nối chỉ xuất hiện bất thường khi máy chuyển động, rà soát lại độ chùng và vị trí đỡ của ống. Không tăng lực siết để xử lý một lỗi xuất phát từ bố trí cơ học.

So sánh size và lựa chọn thay thế cho PL14-03

Nếu tuyến không cần đổi hướng, đối chiếu đầu nối nhanh khí nén thẳng ren ngoài. Nếu cụm máy đưa ra đầu ren ngoài thay vì cổng ren trong, xem co nối nhanh khí nén ren trong. Khi yêu cầu vật liệu chuyển sang thép không gỉ, tham khảo co nối nhanh khí nén Inox 304 ren ngoài và đánh giá lại điều kiện làm việc.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Với PL14-03, người mua có thể đối chiếu trực tiếp OD 14 mm, ren 3/8 và các lựa chọn gần trước khi đặt hàng. Xem toàn bộ co nối nhanh khí nén ren ngoài để rà các tổ hợp cùng dòng hoặc quay về đầu nối nhanh khí nén khi cần chọn lại kiểu kết nối. Việc chốt đúng kích thước ngay từ đầu giúp giảm nhầm lẫn khi lắp và thuận tiện hơn cho thay thế về sau.
