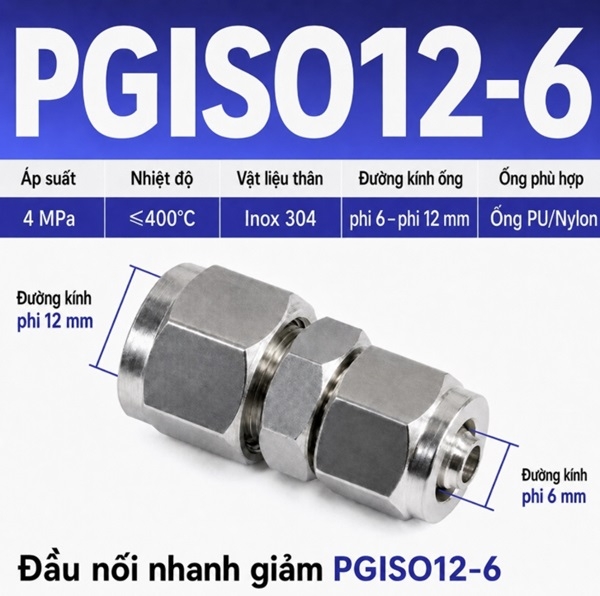

Đầu nối giảm thẳng Inox 304 2 đầu siết ống khí nén 12-6 mm

Cặp 12-6 mm thể hiện một bước thu cỡ đòi hỏi đánh giá theo tải thực tế. Đầu nối giảm thẳng Inox 304 2 đầu siết ống khí nén 12-6 mm, mã PGISO12-6, thay thế cụm chuyển đổi nhiều tầng bằng một thân Inox 304 thẳng. Giá trị chính của model này là phục vụ thu cỡ mạnh cho nhánh tiêu thụ chọn lọc với điểm xác minh rò tập trung và nhận diện kích thước rõ.

Sản phẩm nhận ống theo đường kính ngoài: một phía OD 12 mm, phía còn lại OD 6 mm. Ký hiệu 12-6 không phải kích thước ren và cũng không mô tả đường kính trong. Trước khi đặt, cần đo cả hai ống bằng thước cặp tại đoạn chưa bị đai ốc ép. Vật liệu thân là Inox 304; mức đủ điều kiện của cụm hoàn chỉnh còn phụ thuộc ống, tải nhánh kẹp, môi chất, nhiệt độ, áp suất và điều kiện rung.

Đặc điểm của bước giảm 12 xuống 6 mm

Bước thu từ 12 mm xuống 6 mm làm tiết diện giảm mạnh và đòi hỏi xem như một quyết định phân phối lưu lượng. lấy một nhánh 6 mm từ đường cấp 12 mm cho tải nhánh phụ có chu kỳ riêng đủ điều kiện khi nhánh nhỏ có tải riêng, chu kỳ đã biết và không phải cấp cho nhiều tải nhánh cùng lúc. Nếu nhu cầu tương lai có thể tăng, nên chừa phương án đổi sang cỡ lớn hơn.

Không đánh đồng đường cấp với khả năng nhánh

Dùng thước cặp đo đường kính ngoài ở ít nhất hai phương. Nếu hai kết quả khác nhau đáng kể, đoạn tiếp giáp ống đã ô-van và cần cắt lại. Không lấy số in trên cuộn ống làm căn cứ duy nhất vì vật tư cũ có thể bị ghi nhầm, lẫn hệ inch hoặc biến dạng do nhiệt. Khi đã xác nhận 12 mm và 6 mm, ghi thêm mã PGISO12-6 để kho tránh lấy nhầm sang tải nhánh ghim nhanh.

Chuẩn bị đoạn tiếp giáp ống

• Ngắt nguồn khí, xả áp hoàn toàn và khóa nguồn năng lượng trước khi thao tác.
• Cắt ống vuông góc bằng dụng cụ đủ điều kiện; loại bỏ đoạn nứt, xước sâu hoặc có vết hằn cũ.
• Lau sạch phoi, dầu và bụi trên vùng đi vào đầu nối.
• Xác minh ống tương thích với tải nhánh siết; không mặc định mọi loại PU, PA, PE hay PTFE đều dùng cùng giới hạn làm tải.

Tách nhánh phụ theo chu kỳ riêng

Đường cấp 12 mm có thể duy trì áp tốt nhưng không bảo đảm đoạn 6 mm đáp ứng lưu lượng tức thời. Ống nhỏ dài, nhiều co hoặc van tiết lưu khép sâu sẽ làm phản ứng chậm. Trước khi lắp, lập sơ đồ từ nguồn đến tải và đánh dấu mọi điểm gây cản; cách làm này tránh kỳ vọng quá mức vào một phụ kiện giảm cỡ.

Không bố trí model PGISO12-6 tại điểm thường xuyên bị va đập hoặc nơi người làm tải dùng làm tay kéo. Nếu không gian hẹp, hãy thử vị trí cờ lê trước khi cố định kẹp ống. Một đầu nối đúng cỡ nhưng không đủ khoảng bảo trì sẽ khiến lần tháo sau làm xoắn cả tuyến và tăng nguy cơ hỏng bề mặt ống.

Quản lý vận tốc khí trong ống nhỏ

Trình tự siết hai phía

• Luồn đúng các chi tiết của đầu 12 mm, đưa ống vào thẳng và giữ thân bằng một cờ lê.
• Siết đai ốc bằng cờ lê thứ hai với lực có kiểm soát; không để thân xoay theo bó ống.
• Lặp lại cho đầu 6 mm, đồng thời quan sát để hai ống cùng trục.
• Dùng kẹp đỡ để loại tải kéo và tải uốn khỏi thân giảm.
• Cấp áp từ từ, xác minh rò và quan sát dấu dịch chuyển sau những chu kỳ đầu.

Không có một giá trị lực siết chung cho mọi loại ống. Độ cứng, chiều dày thành và cấu tạo bộ kẹp quyết định mức đủ điều kiện. Nếu nhà cung cấp có hướng dẫn lực siết, hãy ưu tiên dữ liệu đó. Nếu không, cần siết tăng dần, thử kín và dừng trước khi ống bị bóp méo. Dùng ống đã chai cứng rồi tăng lực thường chỉ che tạm nguyên nhân.

Xác nhận dự trữ lưu lượng

Xác nhận dự trữ bằng cách cho tải chạy ở chu kỳ nặng nhất, sau đó theo dõi áp, thời gian hành trình và nhiệt độ máy nén. Nếu nhánh chỉ đạt trong điều kiện một tải nhánh hoạt động, cần xem lại thiết kế đồng thời. Việc siết chặt hơn không thể cải thiện lưu lượng và có thể làm tổn thương ống mềm.

So sánh 12-6 mm với các cỡ gần

Không nên chọn theo hình ảnh vì tỷ lệ thân giữa các model khá giống nhau. Cặp 12-6 mm đòi hỏi đặt cạnh các phương án gần để xác định đúng đầu lớn, đầu nhỏ và mức giảm. Các lựa chọn sau hỗ trợ xác minh nhanh trước khi chốt:

• Đầu nối giảm thẳng Inox 304 10-6 mm – cùng đầu nhỏ, đủ điều kiện khi yêu cầu lưu lượng hoặc cỡ ống thay đổi.
• Đầu nối giảm thẳng Inox 304 12-8 mm – cùng đầu lớn, đủ điều kiện khi yêu cầu lưu lượng hoặc cỡ ống thay đổi.
• Đầu nối giảm thẳng Inox 304 12-10 mm – cùng đầu lớn, đủ điều kiện khi yêu cầu lưu lượng hoặc cỡ ống thay đổi.

Nếu hai ống cùng OD, nên xem đầu nối thẳng Inox 304 hai đầu siết ống để tránh tạo điểm thu cỡ không cần thiết. Khi ưu tiên thao tác cắm và tháo nhanh, có thể đối chiếu đầu nối giảm Inox 304 hai đầu ghim ống. Trường hợp hệ thống đang tiêu chuẩn hóa ferrule, tham khảo đầu nối giảm thẳng Inox 304 hai đầu siết hạt bắp.

Khả năng làm việc và giới hạn cần xác nhận

Không nên suy ra giới hạn của cả cụm chỉ từ thân Inox 304. Áp suất và nhiệt độ cho phép phải lấy theo thành phần có giới hạn thấp nhất, bao gồm ống, vòng làm kín, chi tiết kẹp và môi chất. Với nước hoặc hóa chất, cần đánh giá ăn mòn, độ trương nở, nồng độ, nhiệt độ và thời gian tiếp xúc. Ứng dụng đặc biệt nên được thử nghiệm có kiểm soát trước khi đưa vào làm tải liên tục.

Trong môi trường ẩm, thân Inox hỗ trợ chống oxy hóa tốt hơn thép thông thường, nhưng không có nghĩa miễn nhiễm với mọi hóa chất hoặc ion chloride. Vệ sinh bằng dung dịch không đủ điều kiện cũng có thể ảnh hưởng bề mặt và chi tiết làm kín. Lịch bảo dưỡng cần dựa trên mức phơi nhiễm thực tế thay vì một khoảng thời gian cố định cho mọi máy.

Quản lý mã vật tư và thay thế

Phiếu yêu cầu nên ghi đủ “Đầu nối giảm thẳng Inox 304 2 đầu siết ống khí nén 12-6 mm – PGISO12-6 – OD 12/6 mm”. Ba lớp nhận diện giúp giảm nhầm giữa siết ống, ghim nhanh và siết hạt bắp. Khi nhận hàng, so hình dáng tải nhánh giữ, đo hai cửa nhận ống và xác minh vật liệu theo chứng từ áp dụng. Không nên xác nhận chỉ bằng màu bạc của bề mặt.

Có thể xem toàn bộ đầu nối giảm thẳng Inox 304 hai đầu siết ống để chọn đủ cặp OD cho kho bảo trì. Từ đó, mở rộng sang các kiểu đầu nối Inox hoặc phụ kiện đầu nối khí nén khi cần phối hợp co, chữ T, ren ngoài, ren trong hay xuyên vách. Cách tổ chức theo vật liệu, tải nhánh giữ và kích thước giúp người mua đi từ nhu cầu tổng thể đến đúng mã mà không lẫn sản phẩm gần hình dáng.

Câu hỏi kỹ thuật trước khi đặt mua

Có thể đảo chiều đầu lớn và đầu nhỏ không?

Thân nối không tạo chiều dòng bắt buộc, nhưng cách bố trí phải đủ điều kiện hướng tuyến và tải cơ học. Hãy ghi rõ ống 12 mm nằm phía nào để chuẩn bị kẹp đỡ và khoảng thao tác.

Vì sao phải đo OD thay vì đường kính lỗ trong?

Tải nhánh siết làm việc trên bề mặt ngoài. Hai ống có cùng lỗ trong nhưng chiều dày thành khác nhau có thể có OD khác và không lắp vừa đầu 12/6 mm.

Có thể dùng lại đoạn ống đã tháo không?

Chỉ nên dùng khi vùng làm kín còn tròn, không xước, không chai và không có vết hằn sâu. Phương án an toàn hơn là cắt bỏ đoạn đã bị ép nếu chiều dài cho phép.

Khi nào cần đổi sang cỡ lớn hơn?

Nếu áp động giảm, hành trình chậm hoặc tải tương lai tăng, cần đánh giá nhánh 6 mm. Kết luận phải dựa trên lưu lượng, chiều dài, số co, van và tải chứ không chỉ nhìn áp tĩnh.

Cần gửi dữ liệu gì để đối chiếu?

Gửi mã PGISO12-6, số lượng, OD hai ống, loại ống, môi chất, áp suất, nhiệt độ, ảnh vị trí lắp và yêu cầu chu kỳ. Những dữ liệu này giúp loại trừ nhầm tải nhánh kết nối.

Ghi chú chuyên sâu cho cặp 12-6 mm

Nhánh phụ lấy từ ống góp 12 mm

Với PGISO12-6, nhánh phụ lấy từ ống góp 12 mm là một tình huống cần xem riêng thay vì áp dụng kinh nghiệm của cỡ khác. Người phụ trách nên quan sát OD 12/6 mm, trạng thái ống và tải cơ học ngay tại vị trí lắp. Dữ liệu áp phải được lấy khi tải nhánh làm việc, bởi số đo lúc nghỉ không phản ánh sức cản trong chu kỳ. Nếu xuất hiện rò, rung hoặc phản ứng chậm, hãy tách nguyên nhân theo nguồn khí, van, chiều dài ống và mối siết; không tăng lực trước khi tháo xác minh. Kết quả đạt yêu cầu đòi hỏi ghi cùng mã PGISO12-6 để lần bảo dưỡng sau có mốc so sánh rõ ràng.

Tải nhánh chỉ hoạt động theo từng đợt

Với PGISO12-6, tải nhánh chỉ hoạt động theo từng đợt là một tình huống cần xem riêng thay vì áp dụng kinh nghiệm của cỡ khác. Người phụ trách nên đo OD 12/6 mm, trạng thái ống và tải cơ học ngay tại vị trí lắp. Dữ liệu áp phải được lấy khi tải nhánh làm việc, bởi số đo lúc nghỉ không phản ánh sức cản trong chu kỳ. Nếu xuất hiện rò, rung hoặc phản ứng chậm, hãy tách nguyên nhân theo nguồn khí, van, chiều dài ống và mối siết; không tăng lực trước khi tháo xác minh. Kết quả đạt yêu cầu đòi hỏi ghi cùng mã PGISO12-6 để lần bảo dưỡng sau có mốc so sánh rõ ràng.

Nguy cơ thiếu khí khi tải chạy đồng thời

Với PGISO12-6, nguy cơ thiếu khí khi tải chạy đồng thời là một tình huống cần xem riêng thay vì áp dụng kinh nghiệm của cỡ khác. Người phụ trách nên đối chiếu OD 12/6 mm, trạng thái ống và tải cơ học ngay tại vị trí lắp. Dữ liệu áp phải được lấy khi tải nhánh làm việc, bởi số đo lúc nghỉ không phản ánh sức cản trong chu kỳ. Nếu xuất hiện rò, rung hoặc phản ứng chậm, hãy tách nguyên nhân theo nguồn khí, van, chiều dài ống và mối siết; không tăng lực trước khi tháo xác minh. Kết quả đạt yêu cầu đòi hỏi ghi cùng mã PGISO12-6 để lần bảo dưỡng sau có mốc so sánh rõ ràng.

Vận tốc cao trong đoạn ống 6 mm

Với PGISO12-6, vận tốc cao trong đoạn ống 6 mm là một tình huống cần xem riêng thay vì áp dụng kinh nghiệm của cỡ khác. Người phụ trách nên ghi nhận OD 12/6 mm, trạng thái ống và tải cơ học ngay tại vị trí lắp. Dữ liệu áp phải được lấy khi tải nhánh làm việc, bởi số đo lúc nghỉ không phản ánh sức cản trong chu kỳ. Nếu xuất hiện rò, rung hoặc phản ứng chậm, hãy tách nguyên nhân theo nguồn khí, van, chiều dài ống và mối siết; không tăng lực trước khi tháo xác minh. Kết quả đạt yêu cầu đòi hỏi ghi cùng mã PGISO12-6 để lần bảo dưỡng sau có mốc so sánh rõ ràng.

Đo áp ở đầu và cuối nhánh

Với PGISO12-6, đo áp ở đầu và cuối nhánh là một tình huống cần xem riêng thay vì áp dụng kinh nghiệm của cỡ khác. Người phụ trách nên thử tải OD 12/6 mm, trạng thái ống và tải cơ học ngay tại vị trí lắp. Dữ liệu áp phải được lấy khi tải nhánh làm việc, bởi số đo lúc nghỉ không phản ánh sức cản trong chu kỳ. Nếu xuất hiện rò, rung hoặc phản ứng chậm, hãy tách nguyên nhân theo nguồn khí, van, chiều dài ống và mối siết; không tăng lực trước khi tháo xác minh. Kết quả đạt yêu cầu đòi hỏi ghi cùng mã PGISO12-6 để lần bảo dưỡng sau có mốc so sánh rõ ràng.

Giới hạn chiều dài tuyến nhỏ

Với PGISO12-6, giới hạn chiều dài tuyến nhỏ là một tình huống cần xem riêng thay vì áp dụng kinh nghiệm của cỡ khác. Người phụ trách nên cố định OD 12/6 mm, trạng thái ống và tải cơ học ngay tại vị trí lắp. Dữ liệu áp phải được lấy khi tải nhánh làm việc, bởi số đo lúc nghỉ không phản ánh sức cản trong chu kỳ. Nếu xuất hiện rò, rung hoặc phản ứng chậm, hãy tách nguyên nhân theo nguồn khí, van, chiều dài ống và mối siết; không tăng lực trước khi tháo xác minh. Kết quả đạt yêu cầu đòi hỏi ghi cùng mã PGISO12-6 để lần bảo dưỡng sau có mốc so sánh rõ ràng.

Chốt lựa chọn cho model PGISO12-6

Đầu nối giảm thẳng Inox 304 2 đầu siết ống khí nén 12-6 mm đủ điều kiện khi cần lấy một nhánh 6 mm từ đường cấp 12 mm cho tải nhánh phụ có chu kỳ riêng. Chọn đúng OD, giữ hai ống thẳng tâm, tách tải bằng kẹp đỡ và nghiệm thu ở điều kiện tải thật là bốn điểm quyết định. Nếu yêu cầu thay đổi về lưu lượng hoặc nhịp bảo trì, hãy so sánh các cỡ lân cận và tải nhánh giữ ống khác trước khi đặt số lượng lớn.
