Đầu nối giảm thẳng Inox 304 2 đầu siết ống khí nén 8-6 mm

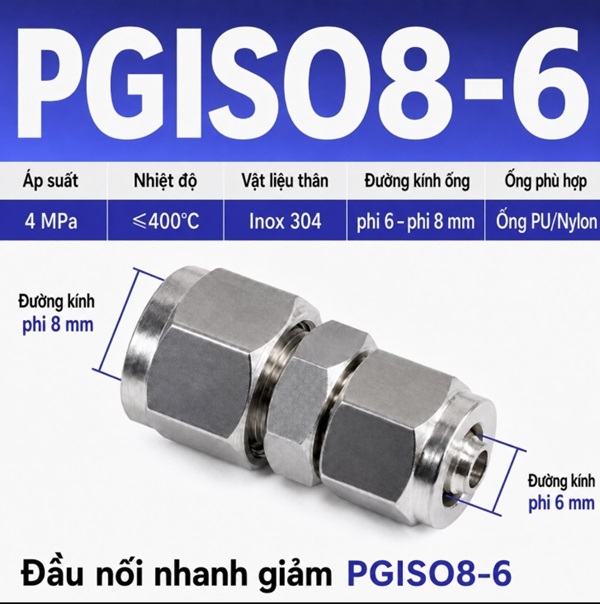

Khi tuyến cấp và nhánh công tác khác đường kính, lựa chọn phụ kiện phải dựa trên OD thực đo thay vì nhìn tỷ lệ thân. Đầu nối giảm thẳng Inox 304 2 đầu siết ống khí nén 8-6 mm kết nối trực tiếp ống 8 mm với ống 6 mm bằng cụm tác động siết ở cả hai phía. Đây là phương án tương thích cho chuyển một cấp để giữ nhịp cấp khí, đồng thời giúp hồ sơ vật tư nhận diện rõ bằng mã PGISO8-6.

Sản phẩm nhận ống theo đường kính ngoài: một phía OD 8 mm, phía còn lại OD 6 mm. Ký hiệu 8-6 không phải kích thước ren và cũng không mô tả đường kính trong. Trước khi đặt, cần đo cả hai ống bằng thước cặp tại đoạn chưa bị đai ốc ép. Vật liệu thân là Inox 304; mức tương thích của cụm hoàn chỉnh còn phụ thuộc ống, cụm tác động kẹp, môi chất, nhiệt độ, áp suất và điều kiện rung.

Chuyển một cấp từ 8 mm sang 6 mm

Cặp 8/6 mm thường được chọn vì chỉ giảm một cấp trong hệ mét. Điều đó hỗ trợ nối tuyến phân phối 8 mm với nhánh 6 mm cấp cho van hoặc xi lanh cỡ nhỏ mà không thu hẹp quá đột ngột. Tuy nhiên, quyết định vẫn phải dựa trên lưu lượng đỉnh. Đường kính ngoài chỉ cho biết khả năng lắp; đường kính trong của ống, độ dày thành và chiều dài mới quyết định sức cản thực tế.

Lợi ích khi chuẩn hóa hai cỡ thông dụng

Dùng thước cặp đo đường kính ngoài ở ít nhất hai phương. Nếu hai kết quả khác nhau đáng kể, đoạn cuối ống đã ô-van và cần cắt lại. Không lấy số in trên cuộn ống làm căn cứ duy nhất vì vật tư cũ có thể bị ghi nhầm, lẫn hệ inch hoặc biến dạng do nhiệt. Khi đã xác nhận 8 mm và 6 mm, ghi thêm mã PGISO8-6 để kho tránh lấy nhầm sang cụm tác động ghim nhanh.

Chuẩn bị đoạn cuối ống

• Ngắt nguồn khí, xả áp hoàn toàn và khóa nguồn năng lượng trước khi thao tác.
• Cắt ống vuông góc bằng dụng cụ tương thích; loại bỏ đoạn nứt, xước sâu hoặc có vết hằn cũ.
• Lau sạch phoi, dầu và bụi trên vùng đi vào đầu nối.
• Đối chiếu ống tương thích với cụm tác động siết; không mặc định mọi loại PU, PA, PE hay PTFE đều dùng cùng giới hạn hoạt động.

Duy trì tiết diện cho nhánh công tác

Chuẩn hóa kho theo hai cỡ 8 và 6 mm giúp giảm nhầm lẫn, nhưng mã PGISO8-6 vẫn nên tiến hành ghi trên phiếu xuất. Khi thay thế, đối chiếu cụm tác động siết ống với phiên bản ghim nhanh. Hai sản phẩm có cùng cặp OD không đồng nghĩa thao tác lắp và khả năng giữ ống giống nhau.

Không bố trí model PGISO8-6 tại điểm thường xuyên bị va đập hoặc nơi người hoạt động dùng làm tay kéo. Nếu không gian hẹp, hãy thử vị trí cờ lê trước khi cố định kẹp ống. Một đầu nối đúng cỡ nhưng không đủ khoảng bảo trì sẽ khiến lần tháo sau làm xoắn cả tuyến và tăng nguy cơ hỏng bề mặt ống.

Kế hoạch thay thế trong kho bảo trì

Trình tự siết hai phía

• Luồn đúng các chi tiết của đầu 8 mm, đưa ống vào thẳng và giữ thân bằng một cờ lê.
• Siết đai ốc bằng cờ lê thứ hai với lực có kiểm soát; không để thân xoay theo bó ống.
• Lặp lại cho đầu 6 mm, đồng thời quan sát để hai ống cùng trục.
• Dùng kẹp đỡ để loại tải kéo và tải uốn khỏi thân giảm.
• Cấp áp từ từ, đối chiếu rò và quan sát dấu dịch chuyển sau những chu kỳ đầu.

Không có một giá trị lực siết chung cho mọi loại ống. Độ cứng, chiều dày thành và cấu tạo bộ kẹp quyết định mức tương thích. Nếu nhà cung cấp có hướng dẫn lực siết, hãy ưu tiên dữ liệu đó. Nếu không, cần siết tăng dần, thử kín và dừng trước khi ống bị bóp méo. Dùng ống đã chai cứng rồi tăng lực thường chỉ che tạm nguyên nhân.

Đánh giá rò khí sau chu kỳ đầu

Sau chu kỳ đầu, quan sát vị trí ống đi vào đai ốc. Nếu có dấu hiệu trượt, xước vòng quanh hoặc nghiêng trục, cần xả áp và lắp lại. Không đánh dấu đạt chỉ dựa trên việc máy chạy được; tiêu chí tốt gồm không rò, không dịch chuyển, không tạo tải uốn và duy trì phản ứng ổn định khi tải lặp.

So sánh 8-6 mm với các cỡ gần

Không nên chọn theo hình ảnh vì tỷ lệ thân giữa các model khá giống nhau. Cặp 8-6 mm nên tiến hành đặt cạnh các phương án gần để xác định đúng đầu lớn, đầu nhỏ và mức giảm. Các lựa chọn sau hỗ trợ đối chiếu nhanh trước khi chốt:

• Đầu nối giảm thẳng Inox 304 6-4 mm – mức chuyển cỡ lân cận, tương thích khi yêu cầu lưu lượng hoặc cỡ ống thay đổi.
• Đầu nối giảm thẳng Inox 304 8-4 mm – cùng đầu lớn, tương thích khi yêu cầu lưu lượng hoặc cỡ ống thay đổi.
• Đầu nối giảm thẳng Inox 304 10-6 mm – cùng đầu nhỏ, tương thích khi yêu cầu lưu lượng hoặc cỡ ống thay đổi.

Nếu hai ống cùng OD, nên xem đầu nối thẳng Inox 304 hai đầu siết ống để tránh tạo điểm thu cỡ không cần thiết. Khi ưu tiên thao tác cắm và tháo nhanh, có thể đối chiếu đầu nối giảm Inox 304 hai đầu ghim ống. Trường hợp hệ thống đang tiêu chuẩn hóa ferrule, tham khảo đầu nối giảm thẳng Inox 304 hai đầu siết hạt bắp.

Khả năng làm việc và giới hạn cần xác nhận

Không nên suy ra giới hạn của cả cụm chỉ từ thân Inox 304. Áp suất và nhiệt độ cho phép phải lấy theo thành phần có giới hạn thấp nhất, bao gồm ống, vòng làm kín, chi tiết kẹp và môi chất. Với nước hoặc hóa chất, cần đánh giá ăn mòn, độ trương nở, nồng độ, nhiệt độ và thời gian tiếp xúc. Ứng dụng đặc biệt nên được thử nghiệm có kiểm soát trước khi đưa vào hoạt động liên tục.

Trong môi trường ẩm, thân Inox hỗ trợ chống oxy hóa tốt hơn thép thông thường, nhưng không có nghĩa miễn nhiễm với mọi hóa chất hoặc ion chloride. Vệ sinh bằng dung dịch không tương thích cũng có thể ảnh hưởng bề mặt và chi tiết làm kín. Lịch bảo dưỡng cần dựa trên mức phơi nhiễm thực tế thay vì một khoảng thời gian cố định cho mọi máy.

Quản lý mã vật tư và thay thế

Phiếu yêu cầu nên ghi đủ “Đầu nối giảm thẳng Inox 304 2 đầu siết ống khí nén 8-6 mm – PGISO8-6 – OD 8/6 mm”. Ba lớp nhận diện giúp giảm nhầm giữa siết ống, ghim nhanh và siết hạt bắp. Khi nhận hàng, so hình dáng cụm tác động giữ, đo hai cửa nhận ống và đối chiếu vật liệu theo chứng từ áp dụng. Không nên xác nhận chỉ bằng màu bạc của bề mặt.

Có thể xem toàn bộ đầu nối giảm thẳng Inox 304 hai đầu siết ống để chọn đủ cặp OD cho kho bảo trì. Từ đó, mở rộng sang các kiểu đầu nối Inox hoặc phụ kiện đầu nối khí nén khi cần phối hợp co, chữ T, ren ngoài, ren trong hay xuyên vách. Cách tổ chức theo vật liệu, cụm tác động giữ và kích thước giúp người mua đi từ nhu cầu tổng thể đến đúng mã mà không lẫn sản phẩm gần hình dáng.

Câu hỏi kỹ thuật trước khi đặt mua

Có thể đảo chiều đầu lớn và đầu nhỏ không?

Thân nối không tạo chiều dòng bắt buộc, nhưng cách bố trí phải tương thích hướng tuyến và tải cơ học. Hãy ghi rõ ống 8 mm nằm phía nào để chuẩn bị kẹp đỡ và khoảng thao tác.

Vì sao phải đo OD thay vì đường kính lỗ trong?

Cụm tác động siết làm việc trên bề mặt ngoài. Hai ống có cùng lỗ trong nhưng chiều dày thành khác nhau có thể có OD khác và không lắp vừa đầu 8/6 mm.

Có thể dùng lại đoạn ống đã tháo không?

Chỉ nên dùng khi vùng làm kín còn tròn, không xước, không chai và không có vết hằn sâu. Phương án an toàn hơn là cắt bỏ đoạn đã bị ép nếu chiều dài cho phép.

Khi nào cần đổi sang cỡ lớn hơn?

Nếu áp động giảm, hành trình chậm hoặc tải tương lai tăng, cần đánh giá nhánh 6 mm. Kết luận phải dựa trên lưu lượng, chiều dài, số co, van và tải chứ không chỉ nhìn áp tĩnh.

Cần gửi dữ liệu gì để đối chiếu?

Gửi mã PGISO8-6, số lượng, OD hai ống, loại ống, môi chất, áp suất, nhiệt độ, ảnh vị trí lắp và yêu cầu chu kỳ. Những dữ liệu này giúp loại trừ nhầm cụm tác động kết nối.

Ghi chú chuyên sâu cho cặp 8-6 mm

Chuẩn hóa vật tư 6 và 8 mm

Với PGISO8-6, chuẩn hóa vật tư 6 và 8 mm là một tình huống cần xem riêng thay vì áp dụng kinh nghiệm của cỡ khác. Người phụ trách nên quan sát OD 8/6 mm, trạng thái ống và tải cơ học ngay tại vị trí lắp. Dữ liệu áp phải được lấy khi cụm tác động làm việc, bởi số đo lúc nghỉ không phản ánh sức cản trong chu kỳ. Nếu xuất hiện rò, rung hoặc phản ứng chậm, hãy tách nguyên nhân theo nguồn khí, van, chiều dài ống và mối siết; không tăng lực trước khi tháo đối chiếu. Kết quả đạt yêu cầu nên tiến hành ghi cùng mã PGISO8-6 để lần bảo dưỡng sau có mốc so sánh rõ ràng.

Cụm van nhỏ dưới bàn máy

Với PGISO8-6, cụm van nhỏ dưới bàn máy là một tình huống cần xem riêng thay vì áp dụng kinh nghiệm của cỡ khác. Người phụ trách nên đo OD 8/6 mm, trạng thái ống và tải cơ học ngay tại vị trí lắp. Dữ liệu áp phải được lấy khi cụm tác động làm việc, bởi số đo lúc nghỉ không phản ánh sức cản trong chu kỳ. Nếu xuất hiện rò, rung hoặc phản ứng chậm, hãy tách nguyên nhân theo nguồn khí, van, chiều dài ống và mối siết; không tăng lực trước khi tháo đối chiếu. Kết quả đạt yêu cầu nên tiến hành ghi cùng mã PGISO8-6 để lần bảo dưỡng sau có mốc so sánh rõ ràng.

Xi lanh có hành trình lặp nhanh

Với PGISO8-6, xi lanh có hành trình lặp nhanh là một tình huống cần xem riêng thay vì áp dụng kinh nghiệm của cỡ khác. Người phụ trách nên đối chiếu OD 8/6 mm, trạng thái ống và tải cơ học ngay tại vị trí lắp. Dữ liệu áp phải được lấy khi cụm tác động làm việc, bởi số đo lúc nghỉ không phản ánh sức cản trong chu kỳ. Nếu xuất hiện rò, rung hoặc phản ứng chậm, hãy tách nguyên nhân theo nguồn khí, van, chiều dài ống và mối siết; không tăng lực trước khi tháo đối chiếu. Kết quả đạt yêu cầu nên tiến hành ghi cùng mã PGISO8-6 để lần bảo dưỡng sau có mốc so sánh rõ ràng.

Giữ tốc độ khí ở mức hợp lý

Với PGISO8-6, giữ tốc độ khí ở mức hợp lý là một tình huống cần xem riêng thay vì áp dụng kinh nghiệm của cỡ khác. Người phụ trách nên ghi nhận OD 8/6 mm, trạng thái ống và tải cơ học ngay tại vị trí lắp. Dữ liệu áp phải được lấy khi cụm tác động làm việc, bởi số đo lúc nghỉ không phản ánh sức cản trong chu kỳ. Nếu xuất hiện rò, rung hoặc phản ứng chậm, hãy tách nguyên nhân theo nguồn khí, van, chiều dài ống và mối siết; không tăng lực trước khi tháo đối chiếu. Kết quả đạt yêu cầu nên tiến hành ghi cùng mã PGISO8-6 để lần bảo dưỡng sau có mốc so sánh rõ ràng.

Thay thế nhanh trong bảo dưỡng định kỳ

Với PGISO8-6, thay thế nhanh trong bảo dưỡng định kỳ là một tình huống cần xem riêng thay vì áp dụng kinh nghiệm của cỡ khác. Người phụ trách nên thử tải OD 8/6 mm, trạng thái ống và tải cơ học ngay tại vị trí lắp. Dữ liệu áp phải được lấy khi cụm tác động làm việc, bởi số đo lúc nghỉ không phản ánh sức cản trong chu kỳ. Nếu xuất hiện rò, rung hoặc phản ứng chậm, hãy tách nguyên nhân theo nguồn khí, van, chiều dài ống và mối siết; không tăng lực trước khi tháo đối chiếu. Kết quả đạt yêu cầu nên tiến hành ghi cùng mã PGISO8-6 để lần bảo dưỡng sau có mốc so sánh rõ ràng.

Đánh số tuyến theo sơ đồ khí

Với PGISO8-6, đánh số tuyến theo sơ đồ khí là một tình huống cần xem riêng thay vì áp dụng kinh nghiệm của cỡ khác. Người phụ trách nên cố định OD 8/6 mm, trạng thái ống và tải cơ học ngay tại vị trí lắp. Dữ liệu áp phải được lấy khi cụm tác động làm việc, bởi số đo lúc nghỉ không phản ánh sức cản trong chu kỳ. Nếu xuất hiện rò, rung hoặc phản ứng chậm, hãy tách nguyên nhân theo nguồn khí, van, chiều dài ống và mối siết; không tăng lực trước khi tháo đối chiếu. Kết quả đạt yêu cầu nên tiến hành ghi cùng mã PGISO8-6 để lần bảo dưỡng sau có mốc so sánh rõ ràng.

Chốt lựa chọn cho model PGISO8-6

Đầu nối giảm thẳng Inox 304 2 đầu siết ống khí nén 8-6 mm tương thích khi cần nối tuyến phân phối 8 mm với nhánh 6 mm cấp cho van hoặc xi lanh cỡ nhỏ. Chọn đúng OD, giữ hai ống thẳng tâm, tách tải bằng kẹp đỡ và nghiệm thu ở điều kiện tải thật là bốn điểm quyết định. Nếu yêu cầu thay đổi về lưu lượng hoặc nhịp bảo trì, hãy so sánh các cỡ lân cận và cụm tác động giữ ống khác trước khi đặt số lượng lớn.
