Đầu nối khí nén chữ T giảm 12-16-12 mm

Đầu nối khí nén chữ T giảm 12-16-12 mm – mã PEG12-16-12 – được chọn cho hai đầu 12 mm, nhánh giữa 16 mm. Trường hợp số giữa lớn hơn hai số ngoài cần được đọc ngược với thói quen “nhánh giảm”.

Quyết định chọn PEG12-16-12 từ sơ đồ

Đánh dấu ba vị trí trên sơ đồ trước: trái 12 mm, giữa 16 mm, phải 12 mm. Nếu thứ tự thực tế khác, PEG12-16-12 không phải chi tiết tương đương dù hệ thống vẫn có cả ống 12 và 16 mm.

OD là đường kính ngoài của ống. Vì đầu ghim làm việc trực tiếp với bề mặt ngoài, không dùng đường kính trong hoặc ước lượng bằng mắt để thay cho OD. Khi sửa máy cũ, đọc ký hiệu trên ống hoặc đo trước khi tháo fitting.

Khoảng lắp và đường đi của ống 16 mm

Ống 16 mm rời cổng giữa theo phương vuông góc với hai đoạn 12 mm. Hãy chừa một đoạn thẳng trước khi uốn để đầu ống không bị kéo xiên. Do nhánh giữa lớn hơn, nên kiểm tra thêm trọng lượng và độ cứng của đoạn ống này.

Nếu vị trí lắp sát thành máy, máng cáp hoặc cụm van, khoảng nhấn vòng nhả phải được tính từ đầu. Một fitting đúng OD nhưng không thể thao tác khi bảo trì vẫn là lựa chọn bố trí chưa tốt.

Kiểm tra riêng sau khi ghim ba cổng

Cắt vuông cả ba đầu ống, loại phần bẹp và vết xước tại vùng sẽ đi qua gioăng. Ghim từng ống đến hết hành trình, sau đó kéo nhẹ riêng từng cổng. Với 12-16-12 mm, nên kiểm tra cổng 16 mm độc lập vì đây là vị trí khác cỡ.

Khi cấp khí, quan sát hoặc thử rò ở ba miệng nối. Nếu phải tháo lại, xả áp trước rồi nhấn vòng nhả đều quanh chu vi. Việc kéo lệch ống khi vòng chưa nhả hết có thể làm xấu bề mặt đoạn ống dùng để làm kín.

Trình tự kiểm tra PEG12-16-12

1. Xác nhận hai ống đối diện OD 12 mm.
2. Xác nhận ống ở cổng giữa OD 16 mm.
3. Cắt đầu ống vuông và sạch.
4. Ghim hết hành trình rồi kéo thử nhẹ.
5. Cấp khí và kiểm tra từng điểm làm kín.

Đối chiếu size gần 12-16-12 mm

Nếu cần thay đổi kích thước nhánh, có thể đối chiếu với 6-4-6 mm, 10-12-10 mm, 12-10-12 mm. Không chuyển sang size bên cạnh chỉ vì dễ mua hơn; sự thay đổi số giữa đồng nghĩa cổng nhánh nhận một OD khác.

Nếu ba cổng đều cần 12 mm, chữ T ba đầu bằng nhau hợp lý hơn. Nếu chỉ cần chuyển từ 12 sang 16 mm trên một đoạn không phân nhánh, đầu nối thẳng giảm làm sơ đồ rõ hơn.

Khi nào nên bỏ phương án PEG12-16-12

Không nên dùng PEG12-16-12 để ép nối ống sai cỡ, để bù cho một đoạn ống thiếu, hoặc khi vị trí nhánh thực tế không nằm ở cổng giữa. Đặc biệt tránh suy luận rằng số giữa luôn phải nhỏ hơn vì model này có nhánh giữa lớn.

Dòng PEG sử dụng thân nhựa kỹ thuật, phù hợp phạm vi áp suất 0–10 bar và nhiệt độ 0–60°C. Nếu điều kiện vận hành vượt phạm vi này, cần xác nhận giải pháp khác thay vì lấy thông số của đầu nối Inox 304 hay hãng khác áp sang.

Phối hợp phụ kiện quanh điểm chia 12-16-12 mm

Trong cùng cụm có thể dùng chữ T ba đầu bằng nhau cho điểm chia không đổi OD, đầu nối thẳng giảm cho đoạn chuyển cỡ và đầu nối chữ Y giảm khi hướng tách nhánh khác phù hợp hơn.

Có thể tham khảo thêm đầu nối khí nén chữ T giảm 3 đầu ghim ống. So sánh 6-4-6 mm. So sánh 10-12-10 mm. So sánh 12-10-12 mm.

Hai đầu 12 mm, nhánh giữa 16 mm

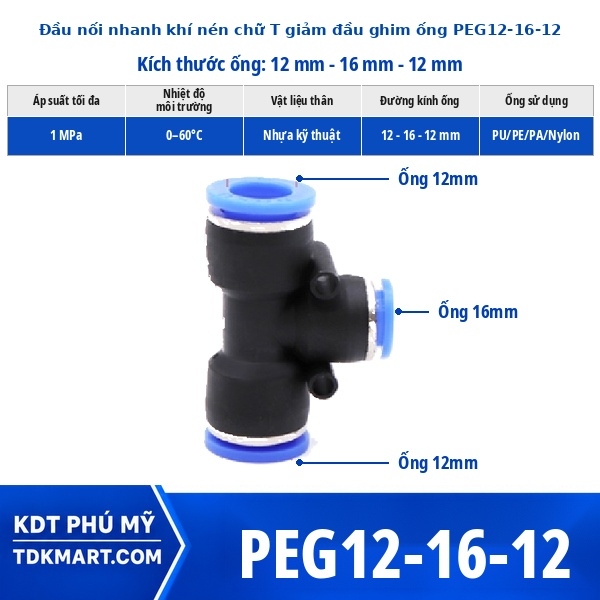

Trường hợp số giữa lớn hơn hai số ngoài cần được đọc ngược với thói quen “nhánh giảm”. PEG12-16-12 dùng hai cổng đối diện cho ống OD 12 mm và cổng vuông góc cho ống OD 16 mm. Mục tiêu điển hình là nhận diện đúng nhánh lớn để tránh lắp đảo.

Trong bối cảnh bố trí có cổng giữa cần ống 16 mm, chênh lệch 4 mm giữa cổng giữa và tuyến thẳng cần được xem như một quyết định bố trí. Cổng giữa lớn hơn nên cần chú ý bán kính uốn và điểm đỡ.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM?

PEG12-16-12 thuộc nhóm nhánh giữa lớn hơn hai đầu đối diện: hai cổng thẳng dùng ống 12 mm còn cổng giữa dùng 16 mm. Khi đặt hàng, cần ghi đủ thứ tự 12-16-12 mm, số lượng và vị trí lắp để tránh hiểu nhầm thành model nhánh giảm. Thông tin về hướng đi của ống cũng hữu ích khi cần đối chiếu khoảng lắp và lựa chọn fitting thay thế.
