Đầu nối khí nén chữ T giảm 8-12-8 mm

Đầu nối khí nén chữ T giảm 8-12-8 mm – mã PEG8-12-8 – được chọn cho hai đầu 8 mm, nhánh giữa 12 mm. Đây là kiểu A-B-A mà B lớn hơn A, vì vậy hướng cổng là dữ kiện bắt buộc.

Kiểm tra riêng sau khi ghim ba cổng

Cắt vuông cả ba đầu ống, loại phần bẹp và vết xước tại vùng sẽ đi qua gioăng. Ghim từng ống đến hết hành trình, sau đó kéo nhẹ riêng từng cổng. Với 8-12-8 mm, nên kiểm tra cổng 12 mm độc lập vì đây là vị trí khác cỡ.

Khi cấp khí, quan sát hoặc thử rò ở ba miệng nối. Nếu phải tháo lại, xả áp trước rồi nhấn vòng nhả đều quanh chu vi. Việc kéo lệch ống khi vòng chưa nhả hết có thể làm xấu bề mặt đoạn ống dùng để làm kín.

Trình tự kiểm tra PEG8-12-8

1. Xác nhận hai ống đối diện OD 8 mm.
2. Xác nhận ống ở cổng giữa OD 12 mm.
3. Cắt đầu ống vuông và sạch.
4. Ghim hết hành trình rồi kéo thử nhẹ.
5. Cấp khí và kiểm tra từng điểm làm kín.

Đối chiếu size gần 8-12-8 mm

Nếu cần thay đổi kích thước nhánh, có thể đối chiếu với 10-12-10 mm, 8-10-8 mm, 8-6-8 mm. Không chuyển sang size bên cạnh chỉ vì dễ mua hơn; sự thay đổi số giữa đồng nghĩa cổng nhánh nhận một OD khác.

Nếu ba cổng đều cần 8 mm, chữ T ba đầu bằng nhau hợp lý hơn. Nếu chỉ cần chuyển từ 8 sang 12 mm trên một đoạn không phân nhánh, đầu nối thẳng giảm làm sơ đồ rõ hơn.

Khi nào nên bỏ phương án PEG8-12-8

Không nên dùng PEG8-12-8 để ép nối ống sai cỡ, để bù cho một đoạn ống thiếu, hoặc khi vị trí nhánh thực tế không nằm ở cổng giữa. Đặc biệt tránh suy luận rằng số giữa luôn phải nhỏ hơn vì model này có nhánh giữa lớn.

Dòng PEG sử dụng thân nhựa kỹ thuật, phù hợp phạm vi áp suất 0–10 bar và nhiệt độ 0–60°C. Nếu điều kiện vận hành vượt phạm vi này, cần xác nhận giải pháp khác thay vì lấy thông số của đầu nối Inox 304 hay hãng khác áp sang.

Phối hợp phụ kiện quanh điểm chia 8-12-8 mm

Trong cùng cụm có thể dùng chữ T ba đầu bằng nhau cho điểm chia không đổi OD, đầu nối thẳng giảm cho đoạn chuyển cỡ và đầu nối chữ Y giảm khi hướng tách nhánh khác phù hợp hơn.

Có thể tham khảo thêm đầu nối khí nén chữ T giảm 3 đầu ghim ống. So sánh 10-12-10 mm. So sánh 8-10-8 mm. So sánh 8-6-8 mm.

Hai đầu 8 mm, nhánh giữa 12 mm

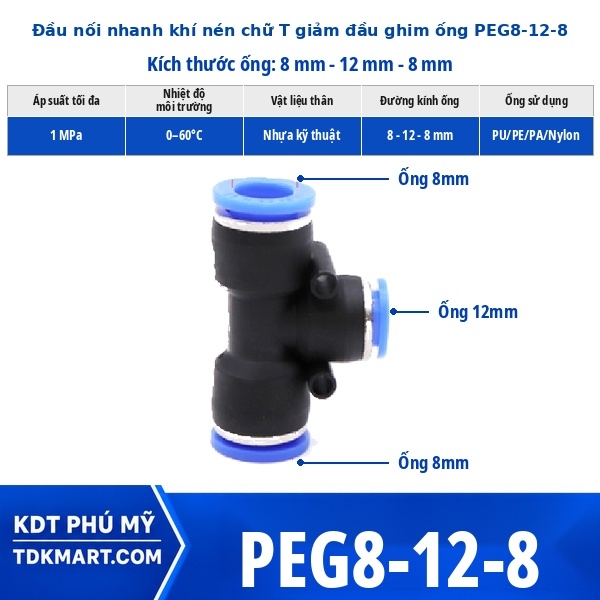

Đây là kiểu A-B-A mà B lớn hơn A, vì vậy hướng cổng là dữ kiện bắt buộc. PEG8-12-8 dùng hai cổng đối diện cho ống OD 8 mm và cổng vuông góc cho ống OD 12 mm. Mục tiêu điển hình là xử lý chênh cỡ lớn theo hướng nhánh tăng.

Trong bối cảnh cụm có nhánh giữa 12 mm, chênh lệch 4 mm giữa cổng giữa và tuyến thẳng cần được xem như một quyết định bố trí. Cổng giữa lớn hơn nên cần chú ý bán kính uốn và điểm đỡ.

Quyết định chọn PEG8-12-8 từ sơ đồ

Đánh dấu ba vị trí trên sơ đồ trước: trái 8 mm, giữa 12 mm, phải 8 mm. Nếu thứ tự thực tế khác, PEG8-12-8 không phải chi tiết tương đương dù hệ thống vẫn có cả ống 8 và 12 mm.

OD là đường kính ngoài của ống. Vì đầu ghim làm việc trực tiếp với bề mặt ngoài, không dùng đường kính trong hoặc ước lượng bằng mắt để thay cho OD. Khi sửa máy cũ, đọc ký hiệu trên ống hoặc đo trước khi tháo fitting.

Khoảng lắp và đường đi của ống 12 mm

Ống 12 mm rời cổng giữa theo phương vuông góc với hai đoạn 8 mm. Hãy chừa một đoạn thẳng trước khi uốn để đầu ống không bị kéo xiên. Do nhánh giữa lớn hơn, nên kiểm tra thêm trọng lượng và độ cứng của đoạn ống này.

Nếu vị trí lắp sát thành máy, máng cáp hoặc cụm van, khoảng nhấn vòng nhả phải được tính từ đầu. Một fitting đúng OD nhưng không thể thao tác khi bảo trì vẫn là lựa chọn bố trí chưa tốt.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM?

PEG8-12-8 dùng hai đầu đối diện 8 mm và nhánh giữa 12 mm. Đây là trường hợp nhánh giữa lớn hơn khá rõ, nên khi đặt hàng hãy cung cấp đủ ba OD theo vị trí, số lượng và hình ảnh cụm lắp nếu hướng ống khó mô tả. Thông tin đầy đủ giúp chọn đúng model và hạn chế nhầm với PEG12-8-12, dù hai sản phẩm cùng xuất hiện cỡ 8 mm và 12 mm.
