Đầu nối khí nén chữ T- Giảm

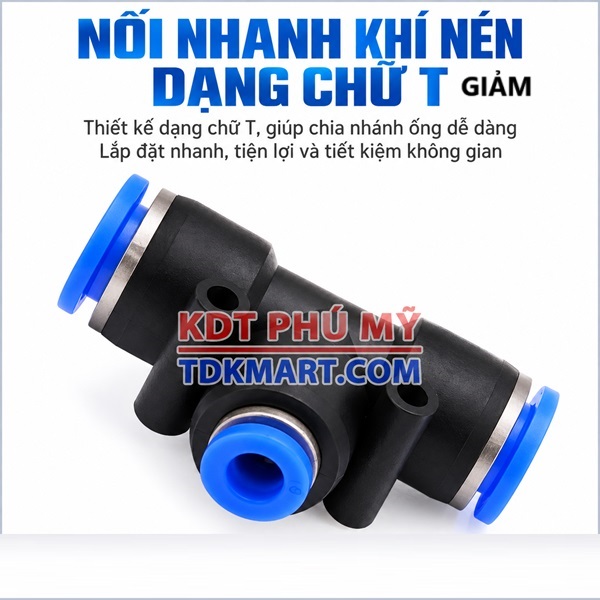

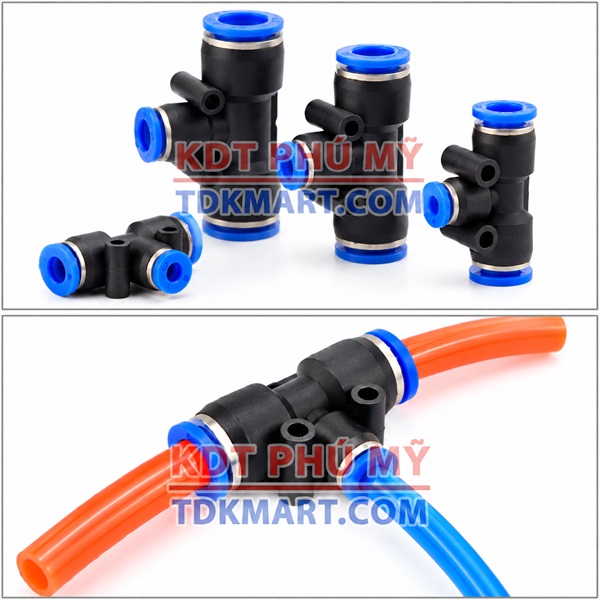

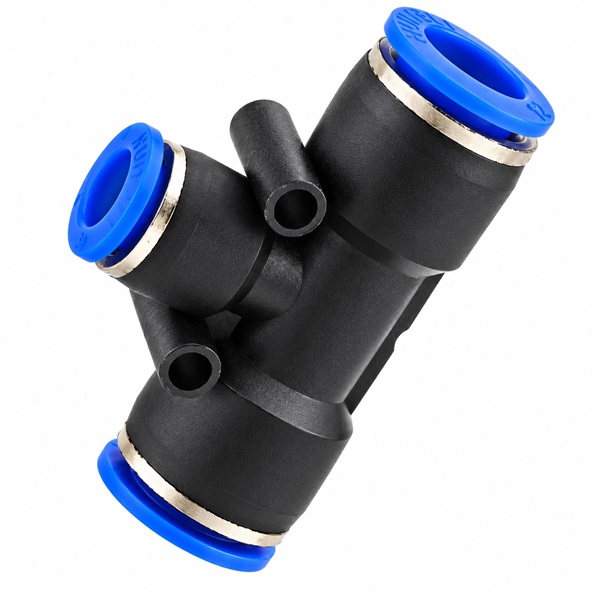

Đầu nối khí nén chữ T giảm 3 đầu ghim ống dùng một thân chữ T để nối ba ống có hai cỡ OD khác nhau. Hai cổng đối diện tạo tuyến thẳng, cổng ở giữa tạo nhánh vuông góc.

Cách đọc kích thước chữ T giảm PEG

Ký hiệu A-B-A mm có nghĩa hai cổng đối diện nhận ống OD A mm, cổng giữa nhận ống OD B mm. Ví dụ 16-10-16 dùng hai ống 16 mm trên tuyến thẳng và ống 10 mm ở nhánh giữa; 8-12-8 lại dùng hai ống 8 mm đối diện và ống 12 mm tại cổng giữa. Cách đọc theo OD giúp tránh nhầm với đường kính trong của ống.

Đây là điểm quan trọng nhất khi chọn hàng: cùng xuất hiện hai cỡ ống chưa đủ để kết luận model. Vị trí của từng cỡ trên chữ T phải trùng với sơ đồ thực tế. Nếu chỉ cần đổi cỡ trên một đường thẳng mà không chia nhánh, đầu nối thẳng giảm thường là lựa chọn trực tiếp hơn.

Thông số làm việc của dòng PEG

Khi lựa chọn, cần đối chiếu áp suất và nhiệt độ làm việc của hệ thống với phạm vi 0–10 bar và 0–60°C. Không lấy dải áp suất, nhiệt độ của đầu nối Inox 304 hoặc sản phẩm hãng khác để thay thế cho thông số này. Khi môi trường có hóa chất, nhiệt độ cao hoặc yêu cầu đặc biệt, cần xác nhận khả năng tương thích riêng.

Các kích thước và mã hàng

Ảnh hưởng của chênh lệch OD đến bố trí

Chênh lệch OD càng lớn thì đặc điểm cơ học của ba đoạn ống càng khác nhau: bán kính uốn, độ cứng và lực kéo lên đầu nối có thể không giống nhau. Hãy chừa đoạn thẳng trước miệng fitting, tránh ép ống đổi hướng ngay sát vòng nhả. Với nhánh giữa dùng ống lớn, nên xem xét điểm đỡ để trọng lượng và lực uốn của ống không dồn lên thân chữ T.

Lắp ống để vùng làm kín làm việc đúng

Cắt ống vuông, bỏ phần đầu bị bẹp hoặc xước, làm sạch bụi bẩn rồi ghim ống đến hết hành trình. Sau khi ghim, kéo nhẹ từng ống để xác nhận cơ cấu giữ. Cấp khí theo quy trình an toàn của hệ thống và kiểm tra rò tại cả ba miệng nối. Nếu phải tháo, xả áp trước, nhấn đều vòng nhả và kéo ống theo trục.

Khi nào không nên dùng chữ T giảm

Không dùng PEG để bù cho ống sai OD, không cố ghim ống lớn hoặc nhỏ hơn cỡ cổng, và không chọn chỉ vì muốn có một điểm chia bất kỳ. Nếu nhiệm vụ chỉ là nối ba ống cùng cỡ, dùng chữ T đều sẽ rõ ràng hơn. Nếu chỉ đổi cỡ trên một tuyến, dùng đầu nối thẳng giảm. Nếu môi trường vượt phạm vi công bố hoặc cần vật liệu chống ăn mòn/nhiệt cao hơn, cần xem nhóm vật liệu phù hợp thay vì suy đoán khả năng của nhựa kỹ thuật.

So sánh với chữ T giảm Inox 304

Nhóm nhựa PEG hướng đến kết nối nhanh, khối lượng nhẹ và bố trí khí nén thông dụng. Chữ T giảm Inox 304 là một họ vật liệu khác, có thông số công bố khác và không nên dùng đặc tính của đầu nối Inox để mô tả cho PEG. Khi so sánh, nên dựa trên môi trường, nhiệt độ, áp suất, yêu cầu vật liệu và chi phí vòng đời của chính ứng dụng.

Các nhóm có thể dùng phối hợp

Có thể xem đầu nối khí nén chữ T 3 đầu bằng nhau khi ba nhánh cùng OD; đầu nối nhanh khí nén thẳng giảm khi chỉ cần chuyển cỡ; đầu nối chữ Y giảm khi hướng chia nhánh phù hợp hơn; và đầu nối nhanh khí nén để đối chiếu các kiểu hình học khác.

Các size cụ thể:

16-14-16 mm – nhánh giữa nhỏ hơn

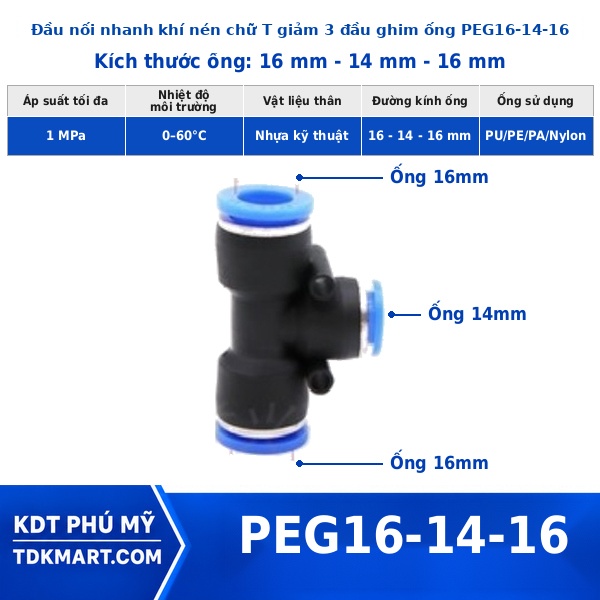

Đầu nối chữ T giảm 16-14-16 mm (PEG16-14-16) dùng hai cổng đối diện OD 16 mm và cổng giữa OD 14 mm. Mức chênh 2 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 16-14-16; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

16-12-16 mm – nhánh giữa nhỏ hơn

Đầu nối chữ T giảm 16-12-16 mm (PEG16-12-16) dùng hai cổng đối diện OD 16 mm và cổng giữa OD 12 mm. Mức chênh 4 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 16-12-16; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

16-10-16 mm – nhánh giữa nhỏ hơn

Đầu nối chữ T giảm 16-10-16 mm (PEG16-10-16) dùng hai cổng đối diện OD 16 mm và cổng giữa OD 10 mm. Mức chênh 6 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 16-10-16; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

16-8-16 mm – nhánh giữa nhỏ hơn

Đầu nối chữ T giảm 16-8-16 mm (PEG16-8-16) dùng hai cổng đối diện OD 16 mm và cổng giữa OD 8 mm. Mức chênh 8 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 16-8-16; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

14-12-14 mm – nhánh giữa nhỏ hơn

Đầu nối chữ T giảm 14-12-14 mm (PEG14-12-14) dùng hai cổng đối diện OD 14 mm và cổng giữa OD 12 mm. Mức chênh 2 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 14-12-14; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

14-10-14 mm – nhánh giữa nhỏ hơn

Đầu nối chữ T giảm 14-10-14 mm (PEG14-10-14) dùng hai cổng đối diện OD 14 mm và cổng giữa OD 10 mm. Mức chênh 4 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 14-10-14; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

14-8-14 mm – nhánh giữa nhỏ hơn

Đầu nối chữ T giảm 14-8-14 mm (PEG14-8-14) dùng hai cổng đối diện OD 14 mm và cổng giữa OD 8 mm. Mức chênh 6 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 14-8-14; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

12-10-12 mm – nhánh giữa nhỏ hơn

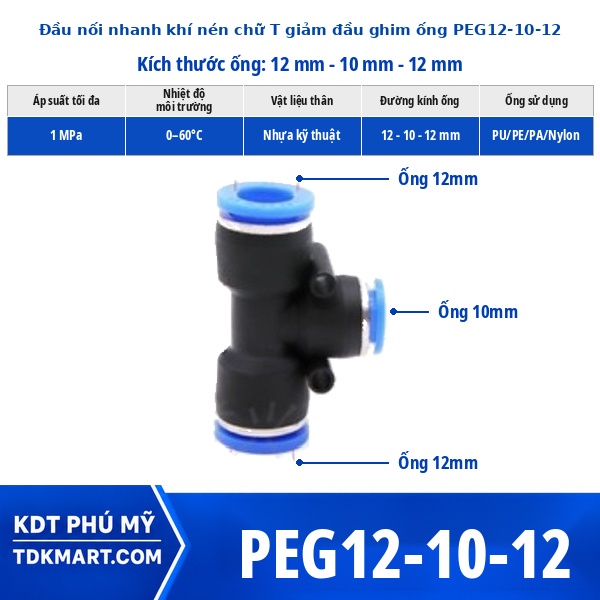

Đầu nối chữ T giảm 12-10-12 mm (PEG12-10-12) dùng hai cổng đối diện OD 12 mm và cổng giữa OD 10 mm. Mức chênh 2 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 12-10-12; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

12-8-12 mm – nhánh giữa nhỏ hơn

Đầu nối chữ T giảm 12-8-12 mm (PEG12-8-12) dùng hai cổng đối diện OD 12 mm và cổng giữa OD 8 mm. Mức chênh 4 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 12-8-12; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

12-6-12 mm – nhánh giữa nhỏ hơn

Đầu nối chữ T giảm 12-6-12 mm (PEG12-6-12) dùng hai cổng đối diện OD 12 mm và cổng giữa OD 6 mm. Mức chênh 6 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 12-6-12; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

10-8-10 mm – nhánh giữa nhỏ hơn

Đầu nối chữ T giảm 10-8-10 mm (PEG10-8-10) dùng hai cổng đối diện OD 10 mm và cổng giữa OD 8 mm. Mức chênh 2 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 10-8-10; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

10-6-10 mm – nhánh giữa nhỏ hơn

Đầu nối chữ T giảm 10-6-10 mm (PEG10-6-10) dùng hai cổng đối diện OD 10 mm và cổng giữa OD 6 mm. Mức chênh 4 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 10-6-10; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

8-6-8 mm – nhánh giữa nhỏ hơn

Đầu nối chữ T giảm 8-6-8 mm (PEG8-6-8) dùng hai cổng đối diện OD 8 mm và cổng giữa OD 6 mm. Mức chênh 2 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 8-6-8; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

8-4-8 mm – nhánh giữa nhỏ hơn

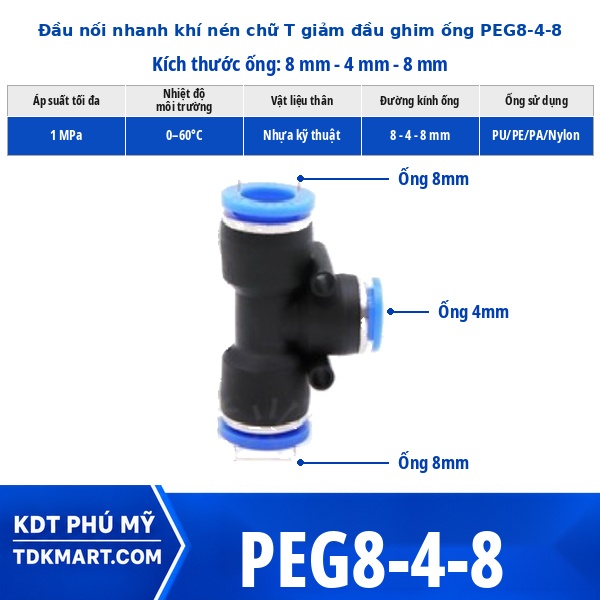

Đầu nối chữ T giảm 8-4-8 mm (PEG8-4-8) dùng hai cổng đối diện OD 8 mm và cổng giữa OD 4 mm. Mức chênh 4 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 8-4-8; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

6-4-6 mm – nhánh giữa nhỏ hơn

Đầu nối chữ T giảm 6-4-6 mm (PEG6-4-6) dùng hai cổng đối diện OD 6 mm và cổng giữa OD 4 mm. Mức chênh 2 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 6-4-6; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

12-16-12 mm – nhánh giữa lớn hơn

Đầu nối chữ T giảm 12-16-12 mm (PEG12-16-12) dùng hai cổng đối diện OD 12 mm và cổng giữa OD 16 mm. Mức chênh 4 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 12-16-12; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

10-12-10 mm – nhánh giữa lớn hơn

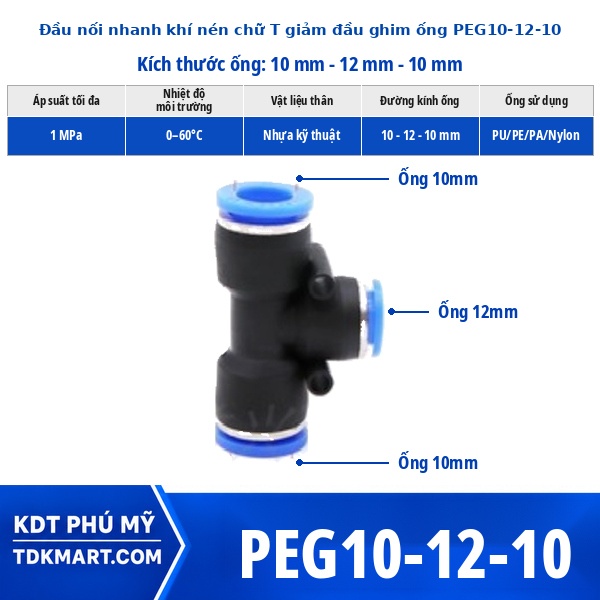

Đầu nối chữ T giảm 10-12-10 mm (PEG10-12-10) dùng hai cổng đối diện OD 10 mm và cổng giữa OD 12 mm. Mức chênh 2 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 10-12-10; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

8-12-8 mm – nhánh giữa lớn hơn

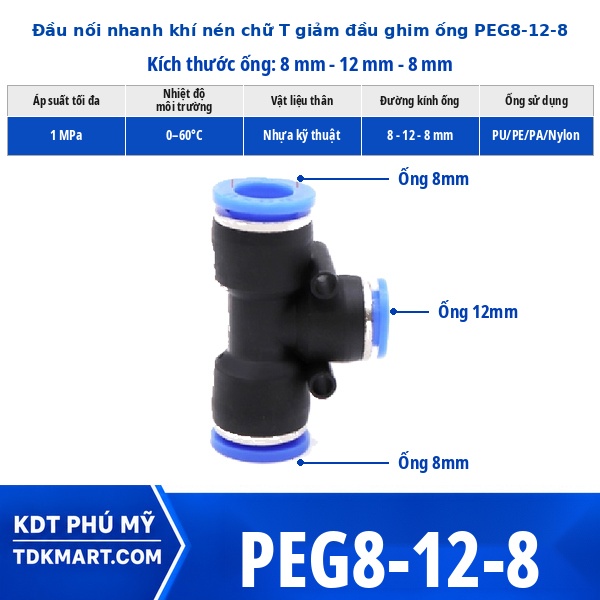

Đầu nối chữ T giảm 8-12-8 mm (PEG8-12-8) dùng hai cổng đối diện OD 8 mm và cổng giữa OD 12 mm. Mức chênh 4 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 8-12-8; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

8-10-8 mm – nhánh giữa lớn hơn

Đầu nối chữ T giảm 8-10-8 mm (PEG8-10-8) dùng hai cổng đối diện OD 8 mm và cổng giữa OD 10 mm. Mức chênh 2 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 8-10-8; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

6-10-6 mm – nhánh giữa lớn hơn

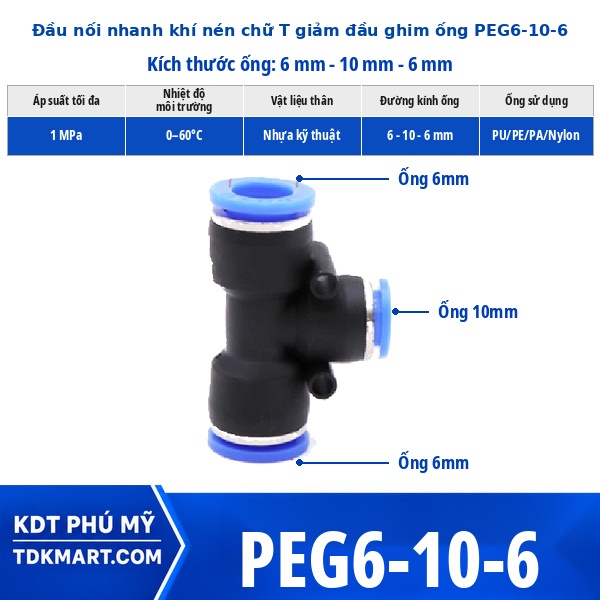

Đầu nối chữ T giảm 6-10-6 mm (PEG6-10-6) dùng hai cổng đối diện OD 6 mm và cổng giữa OD 10 mm. Mức chênh 4 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 6-10-6; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

6-8-6 mm – nhánh giữa lớn hơn

Đầu nối chữ T giảm 6-8-6 mm (PEG6-8-6) dùng hai cổng đối diện OD 6 mm và cổng giữa OD 8 mm. Mức chênh 2 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 6-8-6; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

4-6-4 mm – nhánh giữa lớn hơn

Đầu nối chữ T giảm 4-6-4 mm (PEG4-6-4) dùng hai cổng đối diện OD 4 mm và cổng giữa OD 6 mm. Mức chênh 2 mm nên được kiểm tra cùng nhu cầu của nhánh và cách đi ống. Chọn model này khi vị trí cổng trên máy đúng 4-6-4; nếu cổng giữa cần một OD khác, chuyển sang model cùng nhóm có số giữa phù hợp thay vì thêm đoạn chuyển cỡ không cần thiết.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM?

Dải chữ T giảm PEG có nhiều tổ hợp đường kính ống, gồm cả trường hợp nhánh giữa nhỏ hơn và lớn hơn hai đầu đối diện. Người mua có thể chọn trực tiếp theo vị trí ba cổng thay vì ghép chữ T đều với nhiều đầu chuyển trung gian. Khi đặt hàng, nên cung cấp đường kính ngoài của ba ống theo đúng thứ tự vị trí, số lượng và nơi sử dụng. Thông tin đầy đủ giúp giảm nhầm giữa các model có cùng hai cỡ ống nhưng khác hướng cổng, đồng thời thuận tiện chuẩn hóa vật tư dự phòng cho hệ thống khí nén.
