Đầu nối nhanh khí nén thẳng- giảm

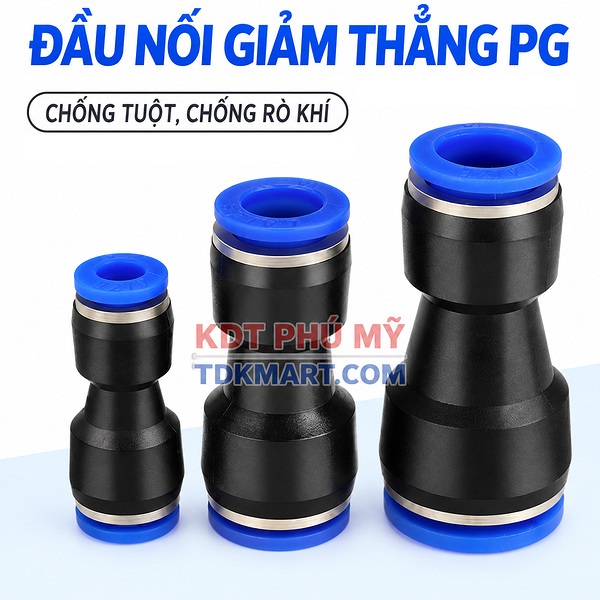

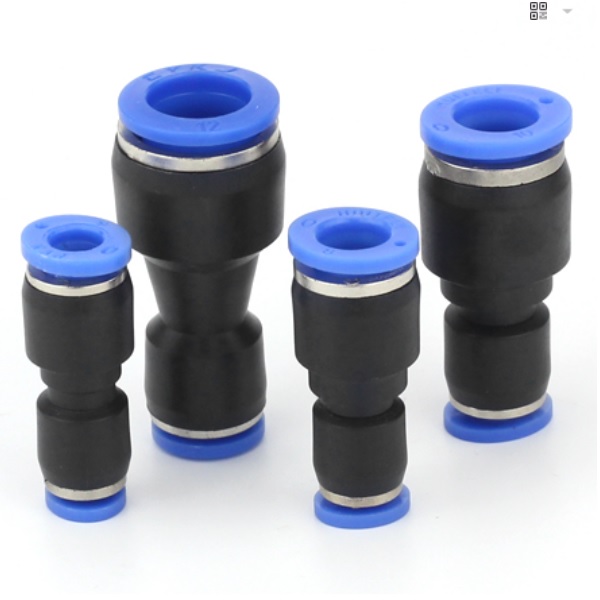

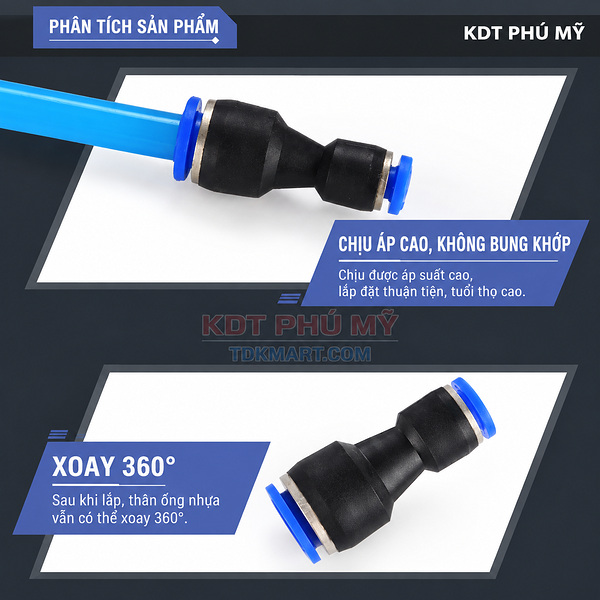

Đầu nối nhanh khí nén thẳng giảm là kiểu nối hai đầu ghim ống có đường kính ngoài khác nhau, dùng để chuyển trực tiếp giữa hai cỡ ống trên cùng một hướng. Nhóm này phù hợp khi tuyến khí chính và đoạn ống phía sau không cùng kích thước nhưng người lắp muốn giảm số chi tiết trung gian, giữ đường ống gọn và có thể tháo ống nhanh khi bảo trì. Các cỡ trên TDKMART.COM trải từ 6-4 đến 16-14 mm, bao gồm cả những bước giảm nhẹ và những cặp thu cỡ sâu cho nhánh nhỏ.

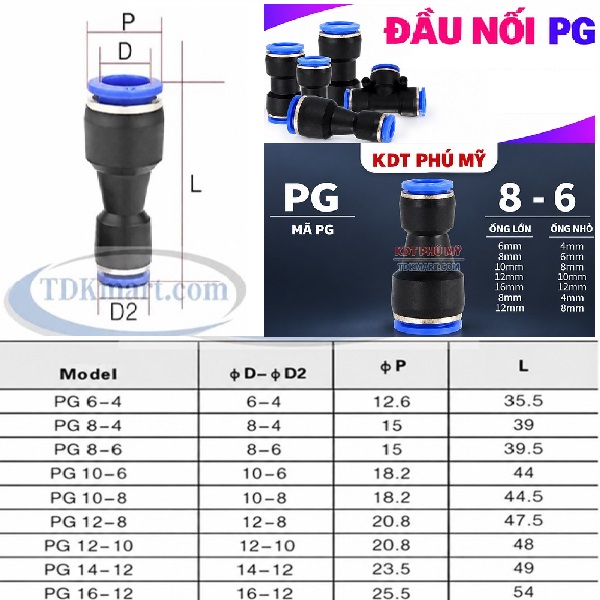

Điểm quan trọng khi chọn là đọc hai con số theo đường kính ngoài của ống, không phải cỡ ren. Ví dụ 16-10 nghĩa là một đầu nhận ống OD 16 mm và đầu còn lại nhận ống OD 10 mm. Mức chênh giữa hai đầu càng lớn thì thay đổi tiết diện đường ống càng rõ; vì vậy cần chọn theo ống đang có ở hai phía và nhu cầu bố trí thực tế, không nên chỉ chọn theo hình dáng bên ngoài.

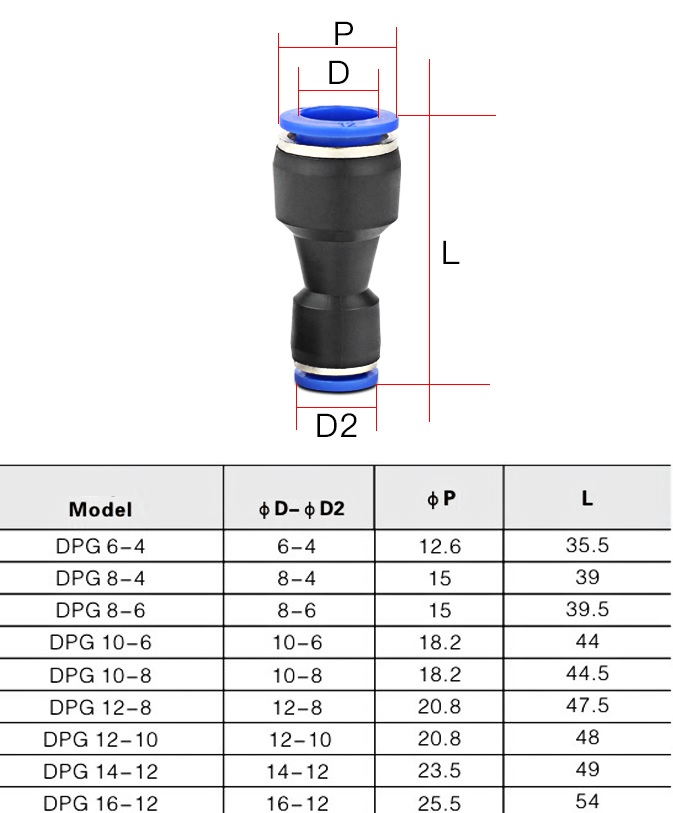

Thông số kỹ thuật và dải kích thước

Chức năng của đầu nối giảm thẳng hai đầu ghim ống

Trong máy khí nén, một tuyến cấp thường không giữ nguyên một cỡ ống từ đầu đến cuối. Đường chính có thể dùng ống lớn để cấp cho nhiều cụm, trong khi đoạn gần van, xi lanh, cơ cấu kẹp hoặc thiết bị điều khiển lại dùng ống nhỏ hơn. Đầu nối giảm thẳng tạo một điểm chuyển cỡ rõ ràng, thay cho phương án ghép nhiều nối thẳng hoặc các đoạn ống trung gian.

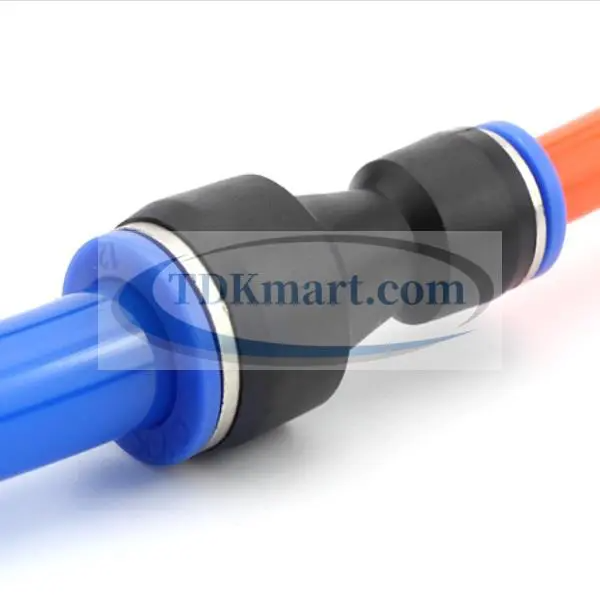

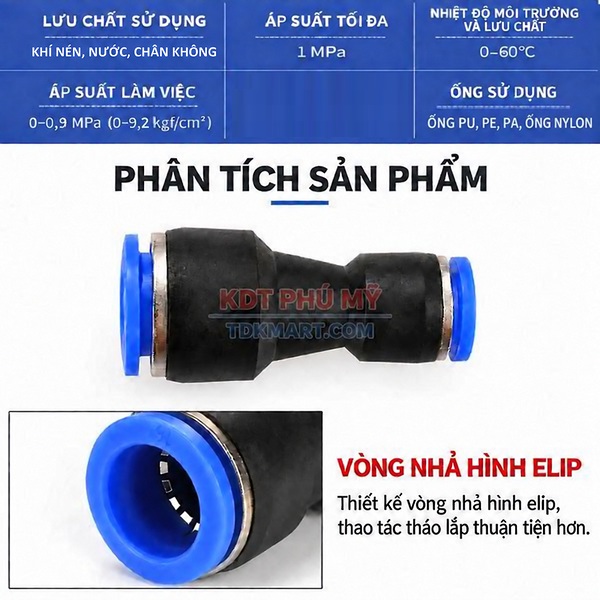

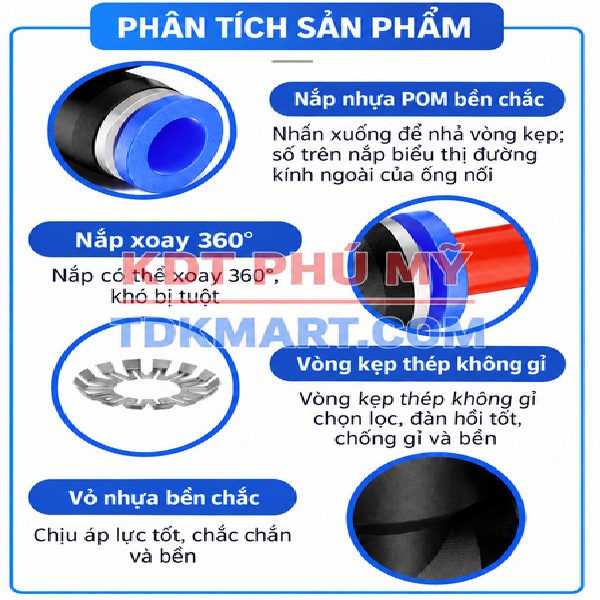

Hai đầu đều sử dụng cơ cấu ghim–nhả: ống được đẩy vào đến vị trí làm kín, bộ phận giữ bám vào bề mặt ống và gioăng ôm quanh đường kính ngoài. Khi cần tháo, hệ thống phải được xả áp; người dùng ấn vòng nhấn về phía thân rồi rút ống ra. Kiểu thao tác này phù hợp với lắp mới, thay đổi bố trí và công việc bảo trì cần tháo lắp nhanh.

Các cỡ đang dùng và công dụng ngắn

Chọn theo mức giảm thay vì chỉ nhìn cỡ lớn

Có thể chia nhu cầu thành ba nhóm để chọn nhanh. Nhóm giảm nhẹ như 16-14, 14-12, 12-10 và 10-8 phù hợp khi hai phía có kích thước gần nhau; ưu điểm là đường ống sau điểm chuyển vẫn giữ cỡ tương đối lớn. Nhóm giảm trung bình như 16-12, 14-10, 12-8, 10-6 và 8-6 thường dùng khi tuyến cấp và nhánh thiết bị có khác biệt rõ hơn. Nhóm giảm sâu như 16-8, 16-10, 14-8, 12-6 và 8-4 phù hợp cho trường hợp cần đưa khí từ tuyến lớn về nhánh nhỏ hơn đáng kể.

Cách phân nhóm này chỉ hỗ trợ nhận biết mục đích; quyết định cuối cùng vẫn phải dựa trên OD ống thực tế. Không nên suy luận rằng cỡ giảm sâu luôn tốt hơn vì ống nhỏ gọn hơn. Khi đường ống sau đầu nối cần lưu lượng lớn, việc giảm quá mạnh có thể không phù hợp với thiết kế của máy. Nếu cần tính lưu lượng hoặc sụt áp, phải xét toàn bộ chiều dài ống, van, tiết lưu, tải tiêu thụ và điều kiện vận hành.

Thông tin nhận diện trước khi đặt mua

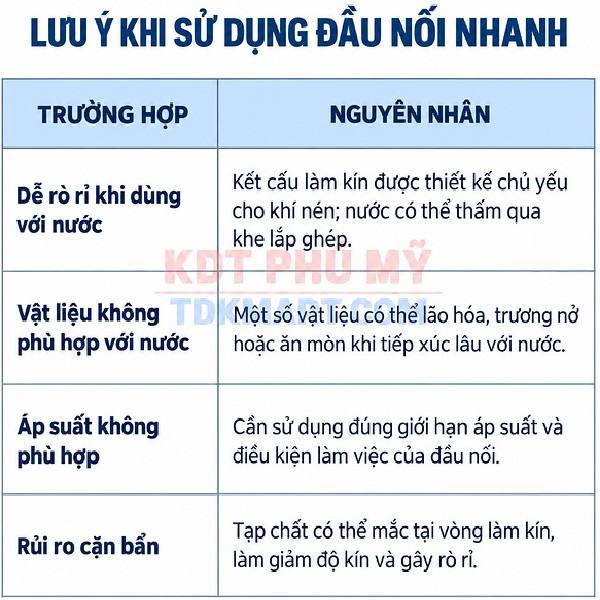

Không nên tự gán một mức áp suất hoặc nhiệt độ chung cho mọi đầu nối nhựa chỉ dựa vào hình dáng. Giới hạn làm việc phụ thuộc vào đúng dòng sản phẩm, vật liệu ống, môi chất và điều kiện nhiệt. Với hệ thống có yêu cầu đặc biệt, cần xác nhận thông số của hàng thực tế trước khi sử dụng.

Cách ghim ống để mối nối ổn định

Chất lượng đầu cắt ảnh hưởng trực tiếp đến khả năng làm kín. Tài liệu lắp push-to-connect của Parker hướng dẫn cắt ống vuông, kiểm tra sạch, đưa ống đến hết hành trình và kéo thử để xác nhận đã cắm đủ. Đây cũng là nguyên tắc thực hành hữu ích khi lắp các đầu nối ghim ống nhựa: không dùng mép ống xiên, bẹt hoặc có ba via làm bề mặt đi qua gioăng bị xước.

• Đo đúng OD của cả hai ống trước khi chọn cỡ.
• Dùng dụng cụ cắt ống phù hợp để mép cắt phẳng và ít biến dạng.
• Lau sạch bụi ở đầu ống; không để mạt cắt đi vào bên trong.
• Đẩy ống thẳng trục đến hết hành trình, tránh vừa cắm vừa bẻ ngang.
• Kéo nhẹ từng ống sau khi cắm để kiểm tra cơ cấu giữ.
• Cấp khí và kiểm tra rò ở cả trạng thái tĩnh và khi máy hoạt động.

Bố trí đầu nối trên đường khí

Dạng thẳng phù hợp nhất khi hai đoạn ống nằm gần cùng phương. Nếu ngay sau điểm giảm cỡ đường ống phải rẽ gấp, việc ép ống uốn sát vòng nhấn có thể tạo tải ngang không cần thiết. Khi đó, dùng một kiểu đổi hướng phù hợp hoặc bố trí đoạn ống có bán kính uốn đủ lớn sẽ hợp lý hơn. Mối nối nên đặt ở vị trí có thể quan sát và thao tác vòng nhấn khi bảo trì.

Ở cụm máy có nhiều cỡ ống, nên thống nhất cách bố trí: đầu lớn hướng về tuyến cấp, đầu nhỏ hướng về nhánh sử dụng. Đây không phải yêu cầu về chiều dòng khí của bản thân đầu nối, nhưng giúp kỹ thuật viên nhìn vào hệ thống là nhận biết được điểm chuyển cỡ và hạn chế lắp nhầm khi thay vật tư.

Phân biệt với các kiểu nối gần chức năng

Nối thẳng hai đầu bằng nhau

Nếu cả hai đoạn ống có cùng OD, dùng đầu nối nhanh khí nén thẳng hai đầu ghim ống sẽ đúng chức năng hơn. Kiểu giảm chỉ cần thiết khi hai phía khác cỡ.

Co nối nhanh

Khi nhiệm vụ chính là đổi hướng chứ không phải đổi cỡ, tham khảo co nối nhanh khí nén. Tránh dùng đầu nối thẳng rồi bẻ ống gấp để thay cho co.

Đầu nối giảm Inox 304

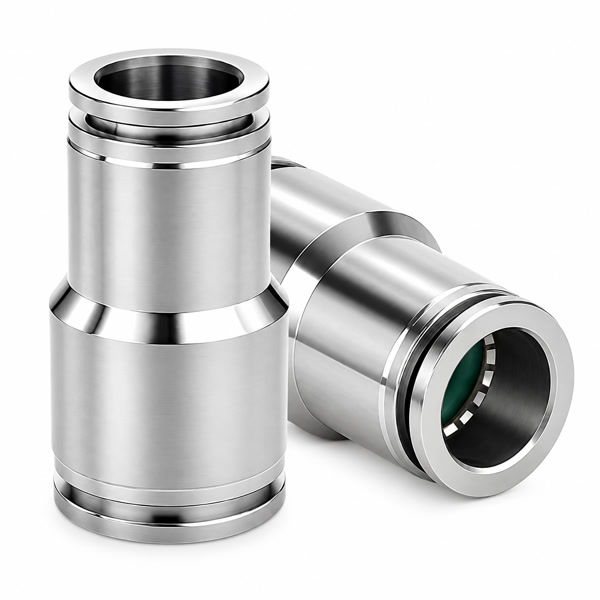

Nhóm nhựa kỹ thuật tập trung vào thao tác ghim ống nhanh và khối lượng gọn. Khi môi trường hoặc yêu cầu cơ khí cần vật liệu kim loại chống gỉ, có thể xem đầu nối nhanh khí nén Inox 304 giảm thẳng hai đầu ghim ống. Không nên sao chép tiêu chí vật liệu của Inox 304 sang đầu nối nhựa vì mục đích lựa chọn và điều kiện sử dụng khác nhau.

Các lỗi chọn cỡ thường gặp

• Nhầm OD với ID của ống, dẫn đến chọn sai đầu ghim.
• Đọc 12-8 thành cỡ ren hoặc kích thước tổng thể.
• Chọn theo ống cũ đã bị bẹt, không đo tại đoạn còn tròn đều.
• Dùng cỡ giảm sâu chỉ vì muốn ống nhỏ hơn mà chưa xét nhu cầu cấp khí phía sau.
• Ghép nhiều đầu nối trung gian trong khi đã có đúng một cặp giảm thẳng.
• Đặt mối nối ở góc hẹp khiến không thể ấn vòng nhấn khi cần tháo.

Kiểm tra rò sau lắp

Sau khi lắp xong, trước tiên kéo thử nhẹ từng đầu ống. Tiếp theo cấp áp theo quy trình an toàn của hệ thống và quan sát vùng vòng nhấn. Nếu nghe tiếng xì, cần xả áp trước khi thao tác lại. Tháo ống, kiểm tra mép cắt, vết xước và độ tròn; nếu đầu ống đã hư, cắt bỏ một đoạn ngắn rồi lắp lại. Không cố xoay hoặc kéo ống khi hệ thống còn áp để tìm vị trí kín.

Với mối nối từng tháo nhiều lần, dấu hằn của bộ phận giữ trên ống có thể sâu dần. Khi dấu hằn nằm đúng vùng làm kín hoặc ống đã cứng, nên thay đoạn đầu ống thay vì tiếp tục cắm lại. Cách xử lý này thường hiệu quả hơn việc tăng lực cắm hoặc bôi chất lạ lên bề mặt ống.

Chọn nhanh theo cỡ đường ống thực tế

Ống 16 mm sang 14 mm

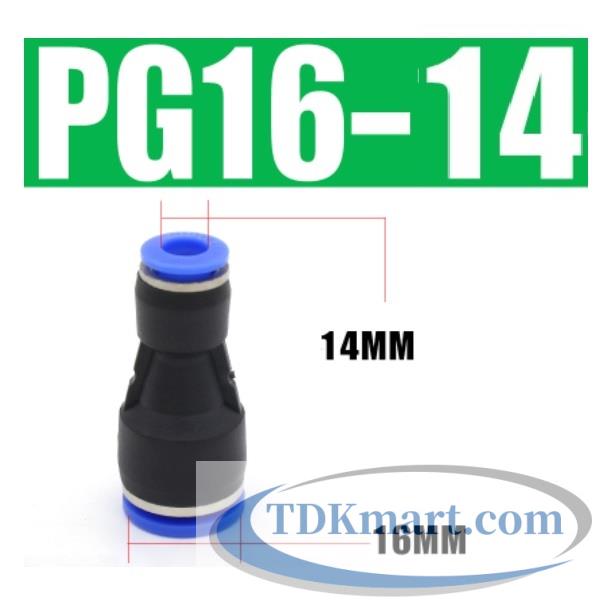

Nếu tuyến trước dùng OD 16 mm và đoạn sau dùng OD 14 mm, xem đầu nối khí nén giảm thẳng 16-14. Cặp này tạo bước giảm 2 mm theo đường kính ngoài; nên đo cả hai ống và kiểm tra vị trí lắp thẳng trước khi đặt.

Ống 16 mm sang 12 mm

Nếu tuyến trước dùng OD 16 mm và đoạn sau dùng OD 12 mm, xem đầu nối khí nén giảm thẳng 16-12. Cặp này tạo bước giảm 4 mm theo đường kính ngoài; nên đo cả hai ống và kiểm tra vị trí lắp thẳng trước khi đặt.

Ống 16 mm sang 10 mm

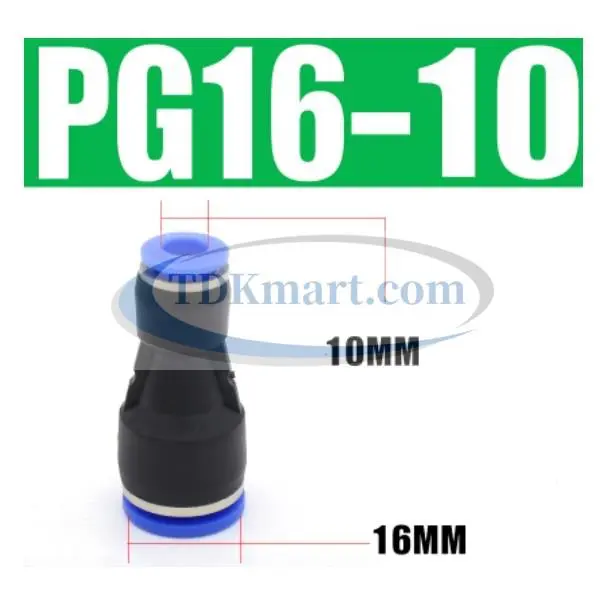

Nếu tuyến trước dùng OD 16 mm và đoạn sau dùng OD 10 mm, xem đầu nối khí nén giảm thẳng 16-10. Cặp này tạo bước giảm 6 mm theo đường kính ngoài; nên đo cả hai ống và kiểm tra vị trí lắp thẳng trước khi đặt.

Ống 16 mm sang 8 mm

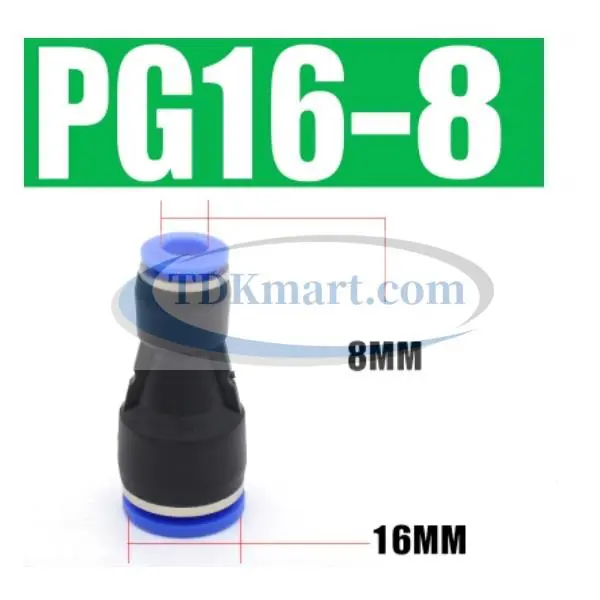

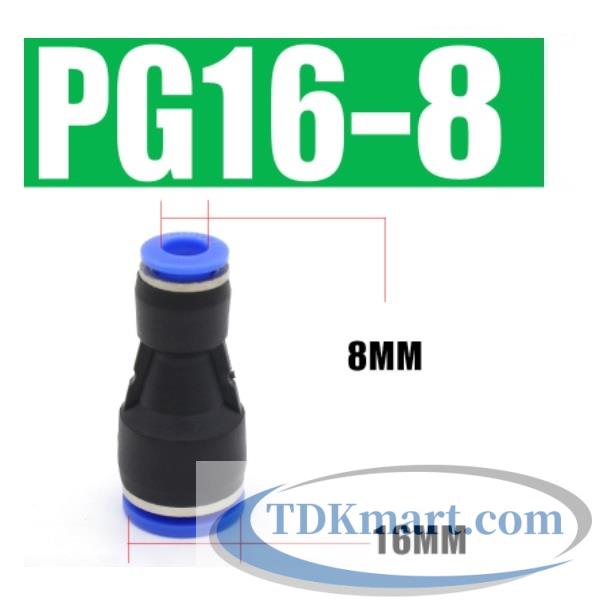

Nếu tuyến trước dùng OD 16 mm và đoạn sau dùng OD 8 mm, xem đầu nối khí nén giảm thẳng 16-8. Cặp này tạo bước giảm 8 mm theo đường kính ngoài; nên đo cả hai ống và kiểm tra vị trí lắp thẳng trước khi đặt.

Ống 14 mm sang 12 mm

Nếu tuyến trước dùng OD 14 mm và đoạn sau dùng OD 12 mm, xem đầu nối khí nén giảm thẳng 14-12. Cặp này tạo bước giảm 2 mm theo đường kính ngoài; nên đo cả hai ống và kiểm tra vị trí lắp thẳng trước khi đặt.

Ống 14 mm sang 10 mm

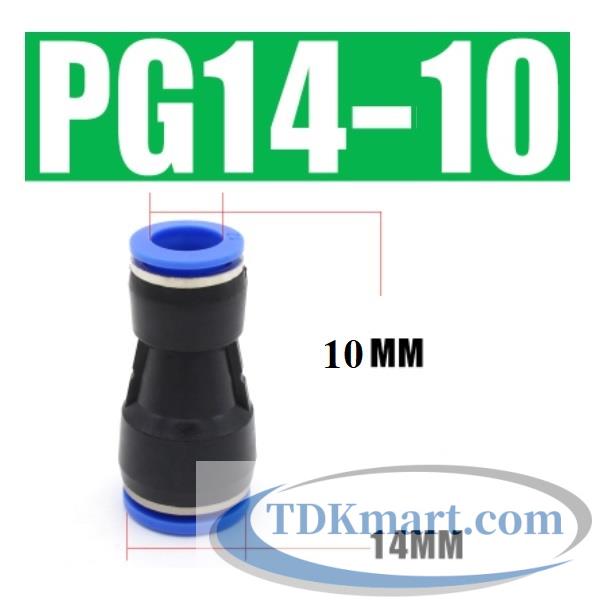

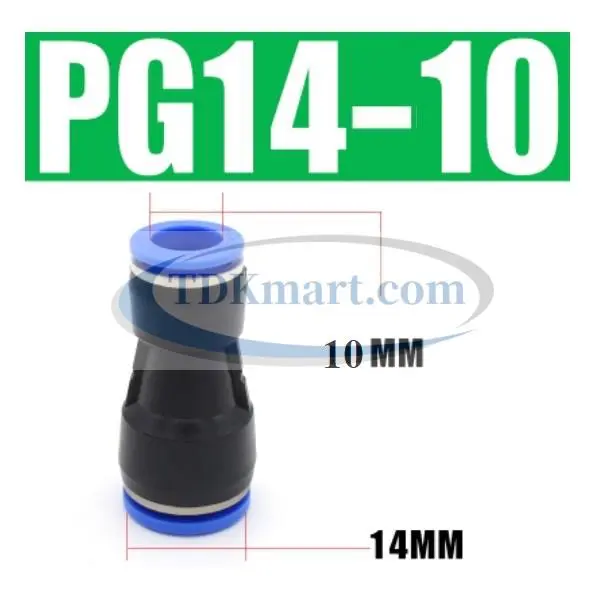

Nếu tuyến trước dùng OD 14 mm và đoạn sau dùng OD 10 mm, xem đầu nối khí nén giảm thẳng 14-10. Cặp này tạo bước giảm 4 mm theo đường kính ngoài; nên đo cả hai ống và kiểm tra vị trí lắp thẳng trước khi đặt.

Ống 14 mm sang 8 mm

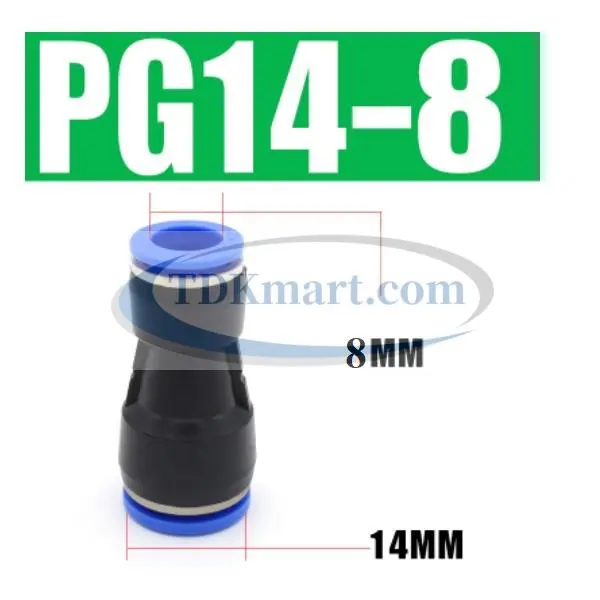

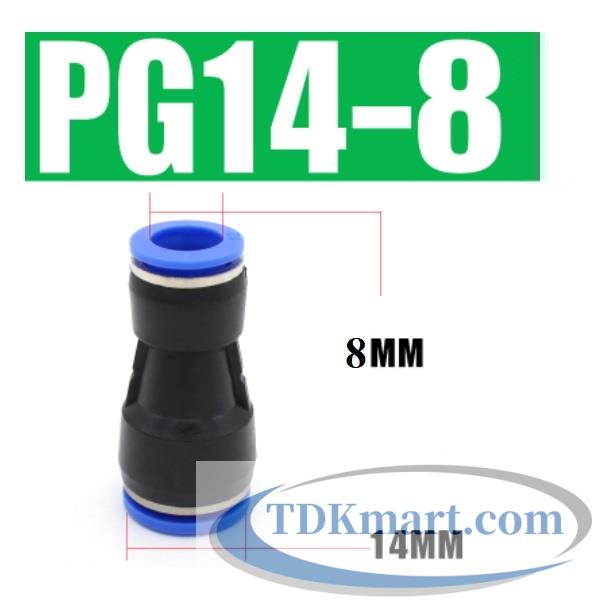

Nếu tuyến trước dùng OD 14 mm và đoạn sau dùng OD 8 mm, xem đầu nối khí nén giảm thẳng 14-8. Cặp này tạo bước giảm 6 mm theo đường kính ngoài; nên đo cả hai ống và kiểm tra vị trí lắp thẳng trước khi đặt.

Ống 12 mm sang 6 mm

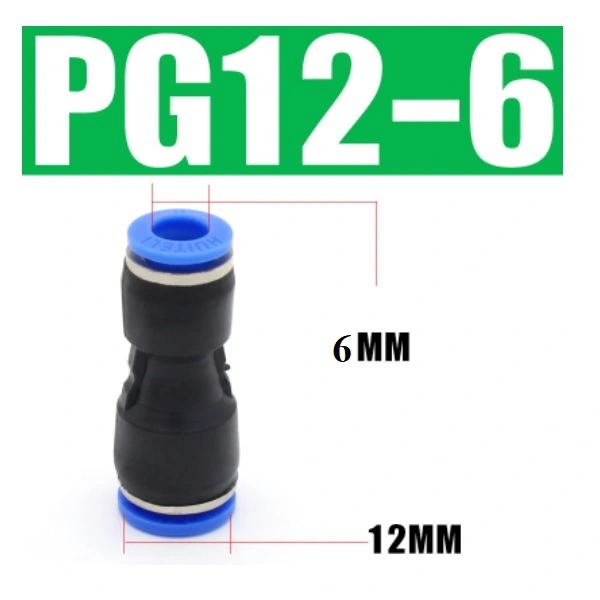

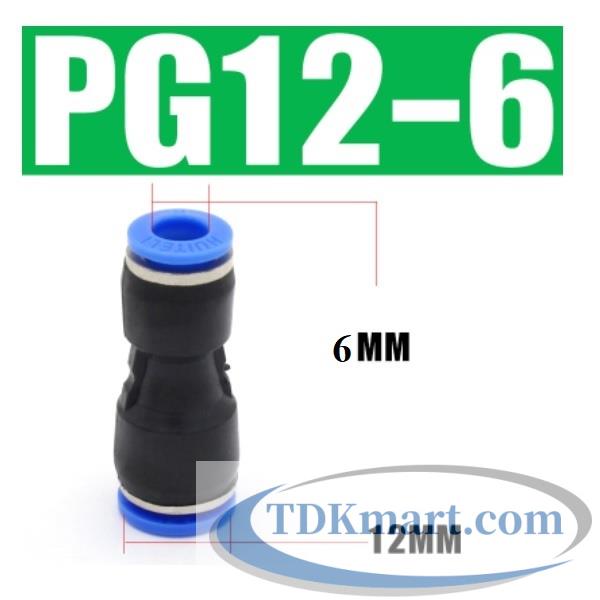

Nếu tuyến trước dùng OD 12 mm và đoạn sau dùng OD 6 mm, xem đầu nối khí nén giảm thẳng 12-6. Cặp này tạo bước giảm 6 mm theo đường kính ngoài; nên đo cả hai ống và kiểm tra vị trí lắp thẳng trước khi đặt.

Ống 12 mm sang 10 mm

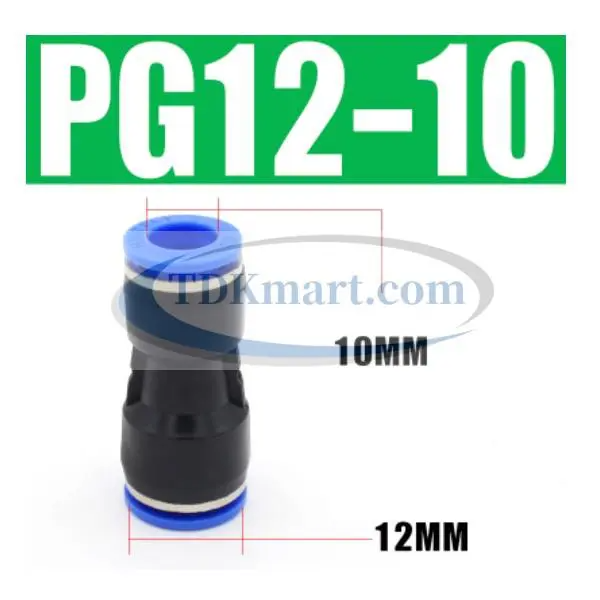

Nếu tuyến trước dùng OD 12 mm và đoạn sau dùng OD 10 mm, xem đầu nối khí nén giảm thẳng 12-10. Cặp này tạo bước giảm 2 mm theo đường kính ngoài; nên đo cả hai ống và kiểm tra vị trí lắp thẳng trước khi đặt.

Ống 12 mm sang 8 mm

Nếu tuyến trước dùng OD 12 mm và đoạn sau dùng OD 8 mm, xem đầu nối khí nén giảm thẳng 12-8. Cặp này tạo bước giảm 4 mm theo đường kính ngoài; nên đo cả hai ống và kiểm tra vị trí lắp thẳng trước khi đặt.

Ống 10 mm sang 8 mm

Nếu tuyến trước dùng OD 10 mm và đoạn sau dùng OD 8 mm, xem đầu nối khí nén giảm thẳng 10-8. Cặp này tạo bước giảm 2 mm theo đường kính ngoài; nên đo cả hai ống và kiểm tra vị trí lắp thẳng trước khi đặt.

Ống 10 mm sang 6 mm

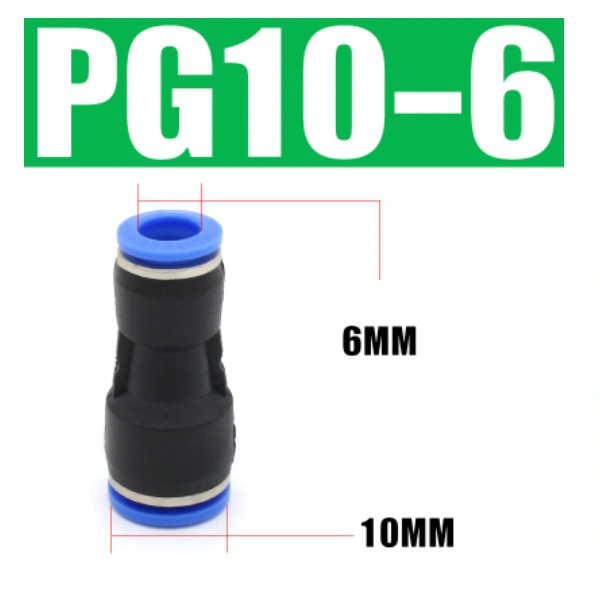

Nếu tuyến trước dùng OD 10 mm và đoạn sau dùng OD 6 mm, xem đầu nối khí nén giảm thẳng 10-6. Cặp này tạo bước giảm 4 mm theo đường kính ngoài; nên đo cả hai ống và kiểm tra vị trí lắp thẳng trước khi đặt.

Ống 8 mm sang 4 mm

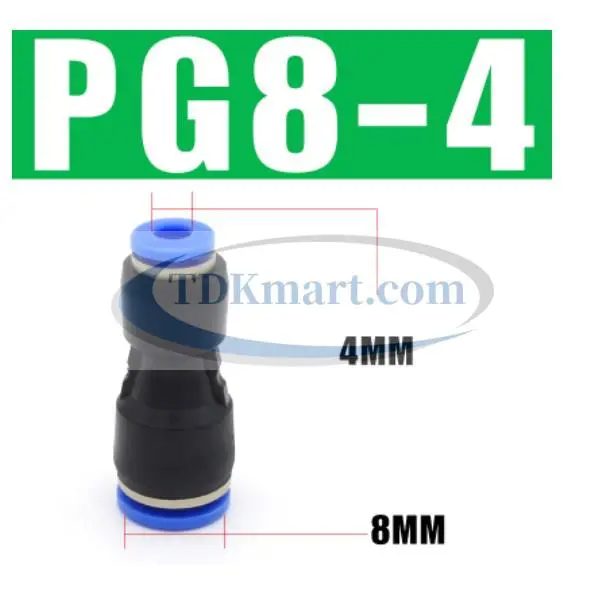

Nếu tuyến trước dùng OD 8 mm và đoạn sau dùng OD 4 mm, xem đầu nối khí nén giảm thẳng 8-4. Cặp này tạo bước giảm 4 mm theo đường kính ngoài; nên đo cả hai ống và kiểm tra vị trí lắp thẳng trước khi đặt.

Ống 8 mm sang 6 mm

Nếu tuyến trước dùng OD 8 mm và đoạn sau dùng OD 6 mm, xem đầu nối giảm thẳng 8-6. Cặp này tạo bước giảm 2 mm theo đường kính ngoài; nên đo cả hai ống và kiểm tra vị trí lắp thẳng trước khi đặt.

Ống 6 mm sang 4 mm

Nếu tuyến trước dùng OD 6 mm và đoạn sau dùng OD 4 mm, xem đầu nối khí nén giảm thẳng 6-4. Cặp này tạo bước giảm 2 mm theo đường kính ngoài; nên đo cả hai ống và kiểm tra vị trí lắp thẳng trước khi đặt.

Sản phẩm phối hợp trong hệ thống khí nén

Đầu nối giảm thường làm việc cùng ống hơi, van điện từ, xi lanh, bộ lọc–điều áp và các đầu nối đổi hướng. Khi cần xem rộng hơn các kiểu ghim ống, ren ngoài, ren trong, chia nhánh và phụ kiện liên quan, tham khảo đầu nối nhanh khí nén. Việc chọn đồng bộ theo OD ống giúp giảm nhầm cỡ khi lắp và thuận tiện hơn khi dự phòng vật tư.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

KDT PHÚ MỸ cung cấp nhiều cặp đầu nối giảm thẳng để người mua chọn theo đúng hai đường kính ngoài đang sử dụng. Khi chưa chắc cỡ, có thể chuẩn bị ảnh ống, số đo OD ở hai phía và vị trí cần chuyển cỡ; thông tin này giúp việc nhận diện sản phẩm nhanh hơn so với chỉ mô tả bằng tên máy.
