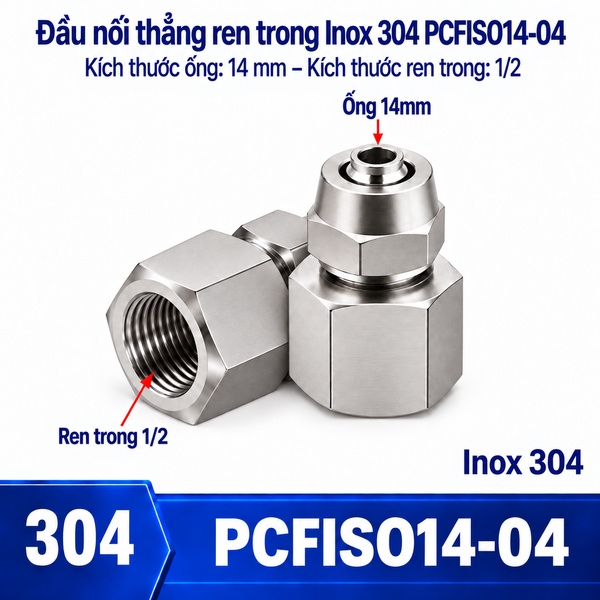

Đầu nối thẳng Inox 304 siết ống 14 mm – ren trong 1/2

Đầu nối thẳng Inox 304 siết ống 14 mm – ren trong 1/2 mang mã PCFISO14-04, model SO-IPCF14-04. Khi tuyến nhánh cấp có tiết diện lớn nhưng cần gọn hơn cỡ 16 mm gặp cổng ren lớn, PCFISO14-04 tạo đường nối thẳng và cho phép tháo kiểm tra có chủ đích. Hiệu quả của mối nối phụ thuộc nhiều vào đầu ống, chuẩn ren và cách đỡ tuyến hơn là lực siết đơn thuần.

Thân được giới thiệu bằng Inox 304. Trước khi đưa vào máy, cần xác nhận vật liệu chi tiết làm kín, cấu tạo đầu kẹp, chuẩn ren, áp suất, nhiệt độ và môi chất theo dữ liệu của đúng lô hàng. Nội dung dưới đây tập trung vào cách chọn, lắp và kiểm soát rủi ro cho riêng cặp 14 mm – 1/2.

Thông tin nhận diện PCFISO14-04

Vì sao cặp 14 mm – 1/2 cần được tách riêng

Nhánh cấp có tiết diện lớn nhưng cần gọn hơn cỡ 16 mm có yêu cầu bố trí khác với các tuyến OD lân cận. Đồng thời, cổng ren lớn đặt ra điều kiện riêng về dụng cụ, khoảng thao tác và chuẩn ren. Do đó, thay một trong hai kích thước sẽ tạo ra một phương án kỹ thuật khác, không phải chỉ là đổi tên gọi.

Kiểm tra bước ren, dạng ren và chiều sâu cổng trước khi đặt hàng. Ở phía ống, độ đồng tâm của ống tại vị trí vào đầu siết cần được giữ ổn định. Cách tiếp cận này giúp tránh chọn đúng một phía nhưng sai phía còn lại.

Đọc đúng hai kích thước trước khi chọn

Cụm “14 mm – 1/2” mô tả hai chuẩn độc lập. 14 mm là đường kính ngoài của ống đi vào đầu siết; 1/2 inch là cỡ ren trong nhận chi tiết ren ngoài. Hai con số không quy đổi cho nhau. Một đầu nối có ren đúng nhưng OD sai vẫn không thể kẹp ống đúng hình học, còn OD đúng nhưng chuẩn ren khác có thể gây kẹt, rơ hoặc làm hỏng cổng.

Khi khảo sát tại máy, nên ghi riêng OD đo bằng thước cặp, ký hiệu ren trên thiết bị, kiểu ren và chiều sâu phần ren hữu dụng. Với 1/2, kiểm tra bước ren, dạng ren và chiều sâu cổng trước khi đặt hàng. Nếu thiết bị cũ không còn nhãn, hãy dùng dưỡng bước ren hoặc đối chiếu tài liệu gốc; không nên thử cưỡng bức một đầu ren gần giống.

Rung động và tải cơ học

Đầu nối không nên đóng vai trò như một giá đỡ cho đoạn ống dài. Rung từ máy nén, van đóng mở hoặc chuyển động cơ cấu có thể tạo tải chu kỳ lên vùng ren và đầu siết. Bố trí kẹp ống hợp lý sẽ giảm mô-men uốn truyền vào thân.

Với đầu nối thẳng inox 304 siết ống 14 mm – ren trong 1/2, kiểm tra dấu cọ xát, lệch trục và độ lỏng trong lịch bảo trì. Nếu ống chuyển động liên tục, cần xem xét phần tử mềm, cách dẫn ống hoặc giải pháp chuyên dụng. Không để khối lượng van hay thiết bị treo trực tiếp lên đoạn ống chỉ nhờ lực kẹp.

Khi nào nên đổi sang cấu hình khác

Biến thể này hợp khi cần ống OD 14 mm đi thẳng vào một chi tiết ren ngoài 1/2. Nếu phía thiết bị là ren trong, hãy chuyển sang kiểu siết ống – ren ngoài. Nếu cần tháo ống thường xuyên và điều kiện cho phép, kiểu ghim ống – ren trong có thể thuận tiện hơn.

Việc đổi cấu hình phải dựa trên chuẩn ren, vật liệu ống, môi chất, áp suất và yêu cầu bảo trì, không chỉ dựa vào hình ảnh. Trường hợp tuyến đổi hướng ngay tại cổng, co cùng kiểu đầu nối thường giúp giảm bán kính uốn và tải ngang.

Sai sót thường gặp khi đặt hàng

Ba nhầm lẫn dễ gặp là dùng đường kính trong thay cho OD, coi 1/2 inch là số đo trực tiếp bằng thước, và bỏ qua chuẩn ren. Một lỗi khác là chọn đúng tên nhưng nhầm ren trong với ren ngoài. Phiếu yêu cầu nên có ảnh cổng, ảnh nhãn, OD đo được và mã thiết bị.

Với mã PCFISO14-04, cách mô tả ngắn nhất vẫn đủ rõ là “Inox 304, thẳng, siết ống OD 14 mm, ren trong 1/2”. Nếu yêu cầu có chứng chỉ, áp lực thử hoặc vật liệu làm kín cụ thể, hãy ghi thành dòng riêng để bên cung ứng phản hồi chính xác.

Trình tự kiểm tra trước khi cấp áp

• Đối chiếu mã PCFISO14-04, model SO-IPCF14-04, OD 14 mm và ren trong 1/2.
• Xác nhận ống tròn, sạch, không nứt, không xước sâu và được cắt vuông.
• Xác nhận chi tiết ren ngoài ghép cùng đúng hệ ren, sạch và không biến dạng.
• Bảo đảm thân thẳng trục, tuyến ống có kẹp đỡ và không chịu lực uốn cưỡng bức.
• Kiểm tra theo áp từng bước trong giới hạn đã duyệt; xả áp trước mọi điều chỉnh.

Đối chiếu các lựa chọn lân cận

Nếu muốn giữ OD 14 mm nhưng đổi cỡ cổng, hoặc giữ ren 1/2 nhưng đổi đường ống, có thể so sánh trực tiếp: siết ống 14 mm – ren trong 1/4; siết ống 14 mm – ren trong 3/8; siết ống 8 mm – ren trong 1/2; siết ống 6 mm – ren trong 1/2; siết ống 16 mm – ren trong 1/2. Các lựa chọn này giúp kỹ sư kiểm tra phương án chuyển cỡ mà không rời khỏi cùng kiểu thân.

Để xem toàn bộ ma trận, trở về nhóm đầu nối thẳng Inox 304 siết ống – ren trong. Ở cấp rộng hơn, hệ đầu nối nhanh Inox hỗ trợ đối chiếu thêm kiểu thẳng, co, ren ngoài, ren trong và các cơ chế giữ ống khác.

Phiếu khảo sát riêng cho mã PCFISO14-04

Tám điểm dưới đây được tổ chức cho đúng cặp 14 mm – 1/2. Có thể đưa nguyên tắc kiểm tra vào biểu mẫu bảo trì của vị trí sử dụng PCFISO14-04; mỗi dòng cần có bằng chứng đo hoặc ảnh thay vì đánh dấu theo cảm tính.

• Kiểm soát phụ tùng cho PCFISO14-04: chụp rõ ký hiệu và vùng lắp tại phía ống OD 14 mm; ghi mã SO-IPCF14-04, người kiểm tra và kết luận cùng ảnh hiện trường có thước chuẩn. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO14-04 cho tới khi kỹ thuật xác nhận.
• Khảo sát tại máy cho PCFISO14-04: kiểm tra độ thẳng trục tại phía ren trong 1/2; ghi mã SO-IPCF14-04, người kiểm tra và kết luận trước khi duyệt phương án làm kín. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO14-04 cho tới khi kỹ thuật xác nhận.
• Kiểm tra ở kho cho PCFISO14-04: xác nhận vật liệu tiếp xúc tại phía ống OD 14 mm; ghi mã SO-IPCF14-04, người kiểm tra và kết luận để dữ liệu mua và dữ liệu lắp khớp nhau. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO14-04 cho tới khi kỹ thuật xác nhận.
• Đối chiếu bản vẽ cho PCFISO14-04: đo lại bằng thước cặp tại phía ren trong 1/2; ghi mã SO-IPCF14-04, người kiểm tra và kết luận theo quy trình an toàn của nhà máy. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO14-04 cho tới khi kỹ thuật xác nhận.
• Nghiệm thu đầu ống cho PCFISO14-04: ghi riêng dữ liệu chưa xác nhận tại phía ống OD 14 mm; ghi mã SO-IPCF14-04, người kiểm tra và kết luận trước lần cấp áp đầu tiên. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO14-04 cho tới khi kỹ thuật xác nhận.
• Xác minh cổng thiết bị cho PCFISO14-04: đánh giá tải rung truyền tới ống tại phía ren trong 1/2; ghi mã SO-IPCF14-04, người kiểm tra và kết luận trước khi khóa mã đặt hàng. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO14-04 cho tới khi kỹ thuật xác nhận.
• Ghi nhận điều kiện chạy cho PCFISO14-04: ghi mốc thay thế dự kiến tại phía ống OD 14 mm; ghi mã SO-IPCF14-04, người kiểm tra và kết luận để ca sau có thể truy vết. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO14-04 cho tới khi kỹ thuật xác nhận.
• Đánh giá thao tác bảo trì cho PCFISO14-04: so sánh với mẫu đã vận hành tại phía ren trong 1/2; ghi mã SO-IPCF14-04, người kiểm tra và kết luận trong phiếu nghiệm thu của cụm. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO14-04 cho tới khi kỹ thuật xác nhận.

Câu hỏi thường gặp

14 mm có phải là đường kính trong của ống không?

Không. Trong tên cấu hình này, 14 mm được dùng để nhận diện đường kính ngoài của ống tại đầu siết. Đường kính trong phụ thuộc độ dày thành ống và phải lấy từ thông số ống thực tế.

Có thể ghép mọi ren ngoài 1/2 vào đầu này không?

Không nên kết luận chỉ từ cỡ danh nghĩa. Cần khớp hệ ren, bước ren, biên dạng và kiểu côn hoặc song song. Nếu thiếu dữ liệu, hãy đối chiếu mẫu hoặc tài liệu thiết bị trước khi lắp.

Inox 304 có dùng được với mọi lưu chất không?

Không. Khả năng phù hợp còn tùy hóa chất, nồng độ, nhiệt độ, clorua, chu kỳ vệ sinh và vật liệu của các chi tiết khác. Yêu cầu kỹ thuật cần được xác nhận cho từng môi trường.

Khi nào nên chọn đầu ghim thay cho đầu siết?

Đầu ghim thuận tiện khi cần tháo lắp nhanh và ống, áp suất, nhiệt độ đều nằm trong phạm vi cho phép. Đầu siết phù hợp khi quy trình ưu tiên cơ chế kẹp bằng đai siết. Có thể so sánh với biến thể ghim ống – ren trong trước khi quyết định.

Chốt lựa chọn cho PCFISO14-04

Đầu nối thẳng Inox 304 siết ống 14 mm – ren trong 1/2 phù hợp khi bản vẽ yêu cầu chính xác ống OD 14 mm, đầu nhận ren ngoài 1/2, thân thẳng và vật liệu Inox 304. Trước khi đặt, hãy gửi đủ mã hàng, ảnh cổng, chuẩn ren, loại ống, lưu chất cùng điều kiện vận hành. Một bộ dữ liệu rõ ràng giúp giảm nhầm biến thể và rút ngắn thời gian nghiệm thu.
