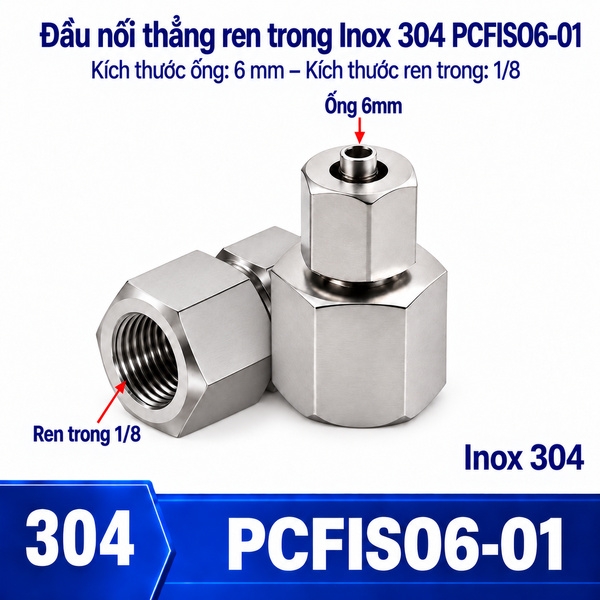

Đầu nối thẳng Inox 304 siết ống 6 mm – ren trong 1/8

Đầu nối thẳng Inox 304 siết ống 6 mm – ren trong 1/8 mang mã PCFISO6-01, model SO-IPCF6-01. Trong cụm cụm thử kín, đo lường hoặc điều khiển tại chỗ, cặp kích thước 6 mm – 1/8 cần được đọc như hai điều kiện lắp độc lập. PCFISO6-01 dùng đầu siết cho ống và đầu ren trong để nhận chi tiết ren ngoài; lựa chọn đúng giúp tránh dùng đầu chuyển trung gian không cần thiết.

Thân được giới thiệu bằng Inox 304. Trước khi đưa vào máy, cần xác nhận vật liệu chi tiết làm kín, cấu tạo đầu kẹp, chuẩn ren, áp suất, nhiệt độ và môi chất theo dữ liệu của đúng lô hàng. Nội dung dưới đây tập trung vào cách chọn, lắp và kiểm soát rủi ro cho riêng cặp 6 mm – 1/8.

Thông tin nhận diện PCFISO6-01

Vì sao cặp 6 mm – 1/8 cần được tách riêng

Mạch tín hiệu và cơ cấu mini có yêu cầu bố trí khác với các tuyến OD lân cận. Đồng thời, cổng ren nhỏ đặt ra điều kiện riêng về dụng cụ, khoảng thao tác và chuẩn ren. Do đó, thay một trong hai kích thước sẽ tạo ra một phương án kỹ thuật khác, không phải chỉ là đổi tên gọi.

Tránh dùng lực lớn vì thành ren và vùng lắp thường nhỏ. Ở phía ống, ống nhỏ nhạy với vết xước và lực siết quá mức nên khâu chuẩn bị đầu ống rất quan trọng. Cách tiếp cận này giúp tránh chọn đúng một phía nhưng sai phía còn lại.

Đọc đúng hai kích thước trước khi chọn

Cụm “6 mm – 1/8” mô tả hai chuẩn độc lập. 6 mm là đường kính ngoài của ống đi vào đầu siết; 1/8 inch là cỡ ren trong nhận chi tiết ren ngoài. Hai con số không quy đổi cho nhau. Một đầu nối có ren đúng nhưng OD sai vẫn không thể kẹp ống đúng hình học, còn OD đúng nhưng chuẩn ren khác có thể gây kẹt, rơ hoặc làm hỏng cổng.

Khi khảo sát tại máy, nên ghi riêng OD đo bằng thước cặp, ký hiệu ren trên thiết bị, kiểu ren và chiều sâu phần ren hữu dụng. Với 1/8, tránh dùng lực lớn vì thành ren và vùng lắp thường nhỏ. Nếu thiết bị cũ không còn nhãn, hãy dùng dưỡng bước ren hoặc đối chiếu tài liệu gốc; không nên thử cưỡng bức một đầu ren gần giống.

Bố trí không gian và hướng tuyến ống

Cấu hình thẳng phù hợp khi trục ống hướng trực tiếp về cổng ren. Khoảng trống phải đủ cho thân, đai ốc siết, bán kính uốn và hành trình cờ lê. Nếu ống phải bẻ gấp ngay sát đầu nối, tải ngang sẽ truyền vào vùng kẹp và làm giảm độ ổn định lâu dài.

Ứng dụng điển hình của cỡ này là mạch tín hiệu và cơ cấu mini. Hãy bố trí kẹp đỡ gần điểm nối, nhưng không ép ống lệch trục. Khi mặt cổng quay sang hướng khác, có thể cân nhắc co Inox 304 siết ống – ren trong để giảm uốn cưỡng bức thay vì cố dùng cấu hình thẳng.

Độ sạch của hệ thống

Trong mạch khí sạch hoặc thiết bị đo, bụi từ cắt ống, mạt ren và vật liệu làm kín thừa có thể đi sâu vào van. Chuẩn bị đầu ống ở khu vực sạch, thổi hoặc làm sạch theo quy trình được phép, đồng thời che hai đầu phụ kiện cho tới lúc lắp.

Đường kính OD 6 mm không nói lên đường kính trong; lưu lượng còn phụ thuộc độ dày thành ống và tiết diện nhỏ nhất trong toàn tuyến. Khi tính sụt áp, cần dùng dữ liệu thực của ống, đầu nối, chiều dài, số lần đổi hướng và lưu lượng đỉnh.

Theo dõi sau khi đưa vào vận hành

Sau lần chạy đầu, nên kiểm tra lại tại mốc phù hợp với mức rung và chu kỳ nhiệt của máy. Quan sát dấu xoay thân, trượt ống, ẩm hoặc bọt tại vùng dò rò. Việc đánh dấu sơn kiểm chứng chỉ được thực hiện khi quy trình của nhà máy cho phép.

Khi tháo kiểm tra, không tái sử dụng chi tiết kẹp hoặc vật liệu làm kín nếu hướng dẫn kỹ thuật yêu cầu thay mới. Ghi nhận nguyên nhân, thời gian vận hành và vị trí lắp của PCFISO6-01 giúp đội bảo trì phân biệt lỗi lắp, lỗi ống và ảnh hưởng môi trường.

Trình tự kiểm tra trước khi cấp áp

• Đối chiếu mã PCFISO6-01, model SO-IPCF6-01, OD 6 mm và ren trong 1/8.
• Xác nhận ống tròn, sạch, không nứt, không xước sâu và được cắt vuông.
• Xác nhận chi tiết ren ngoài ghép cùng đúng hệ ren, sạch và không biến dạng.
• Bảo đảm thân thẳng trục, tuyến ống có kẹp đỡ và không chịu lực uốn cưỡng bức.
• Kiểm tra theo áp từng bước trong giới hạn đã duyệt; xả áp trước mọi điều chỉnh.

Đối chiếu các lựa chọn lân cận

Nếu muốn giữ OD 6 mm nhưng đổi cỡ cổng, hoặc giữ ren 1/8 nhưng đổi đường ống, có thể so sánh trực tiếp: siết ống 6 mm – ren trong 1/2; siết ống 6 mm – ren trong 3/8; siết ống 6 mm – ren trong 1/4; siết ống 10 mm – ren trong 1/8; siết ống 8 mm – ren trong 1/8. Các lựa chọn này giúp kỹ sư kiểm tra phương án chuyển cỡ mà không rời khỏi cùng kiểu thân.

Để xem toàn bộ ma trận, trở về nhóm đầu nối thẳng Inox 304 siết ống – ren trong. Ở cấp rộng hơn, hệ đầu nối nhanh Inox hỗ trợ đối chiếu thêm kiểu thẳng, co, ren ngoài, ren trong và các cơ chế giữ ống khác.

Phiếu khảo sát riêng cho mã PCFISO6-01

Tám điểm dưới đây được tổ chức cho đúng cặp 6 mm – 1/8. Có thể đưa nguyên tắc kiểm tra vào biểu mẫu bảo trì của vị trí sử dụng PCFISO6-01; mỗi dòng cần có bằng chứng đo hoặc ảnh thay vì đánh dấu theo cảm tính.

• Nghiệm thu đầu ống cho PCFISO6-01: xác nhận vật liệu tiếp xúc tại phía ống OD 6 mm; ghi mã SO-IPCF6-01, người kiểm tra và kết luận cùng ảnh hiện trường có thước chuẩn. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-01 cho tới khi kỹ thuật xác nhận.
• Xác minh cổng thiết bị cho PCFISO6-01: đo lại bằng thước cặp tại phía ren trong 1/8; ghi mã SO-IPCF6-01, người kiểm tra và kết luận trước khi duyệt phương án làm kín. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-01 cho tới khi kỹ thuật xác nhận.
• Ghi nhận điều kiện chạy cho PCFISO6-01: ghi riêng dữ liệu chưa xác nhận tại phía ống OD 6 mm; ghi mã SO-IPCF6-01, người kiểm tra và kết luận để dữ liệu mua và dữ liệu lắp khớp nhau. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-01 cho tới khi kỹ thuật xác nhận.
• Đánh giá thao tác bảo trì cho PCFISO6-01: đánh giá tải rung truyền tới ống tại phía ren trong 1/8; ghi mã SO-IPCF6-01, người kiểm tra và kết luận theo quy trình an toàn của nhà máy. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-01 cho tới khi kỹ thuật xác nhận.
• Chốt dữ liệu mua hàng cho PCFISO6-01: ghi mốc thay thế dự kiến tại phía ống OD 6 mm; ghi mã SO-IPCF6-01, người kiểm tra và kết luận trước lần cấp áp đầu tiên. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-01 cho tới khi kỹ thuật xác nhận.
• Theo dõi sau lắp cho PCFISO6-01: so sánh với mẫu đã vận hành tại phía ren trong 1/8; ghi mã SO-IPCF6-01, người kiểm tra và kết luận trước khi khóa mã đặt hàng. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-01 cho tới khi kỹ thuật xác nhận.
• Kiểm soát phụ tùng cho PCFISO6-01: xem lại khoảng cờ lê tại phía ống OD 6 mm; ghi mã SO-IPCF6-01, người kiểm tra và kết luận để ca sau có thể truy vết. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-01 cho tới khi kỹ thuật xác nhận.
• Khảo sát tại máy cho PCFISO6-01: lập tiêu chí dò rò tại phía ren trong 1/8; ghi mã SO-IPCF6-01, người kiểm tra và kết luận trong phiếu nghiệm thu của cụm. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO6-01 cho tới khi kỹ thuật xác nhận.

Câu hỏi thường gặp

6 mm có phải là đường kính trong của ống không?

Không. Trong tên cấu hình này, 6 mm được dùng để nhận diện đường kính ngoài của ống tại đầu siết. Đường kính trong phụ thuộc độ dày thành ống và phải lấy từ thông số ống thực tế.

Có thể ghép mọi ren ngoài 1/8 vào đầu này không?

Không nên kết luận chỉ từ cỡ danh nghĩa. Cần khớp hệ ren, bước ren, biên dạng và kiểu côn hoặc song song. Nếu thiếu dữ liệu, hãy đối chiếu mẫu hoặc tài liệu thiết bị trước khi lắp.

Inox 304 có dùng được với mọi lưu chất không?

Không. Khả năng phù hợp còn tùy hóa chất, nồng độ, nhiệt độ, clorua, chu kỳ vệ sinh và vật liệu của các chi tiết khác. Yêu cầu kỹ thuật cần được xác nhận cho từng môi trường.

Khi nào nên chọn đầu ghim thay cho đầu siết?

Đầu ghim thuận tiện khi cần tháo lắp nhanh và ống, áp suất, nhiệt độ đều nằm trong phạm vi cho phép. Đầu siết phù hợp khi quy trình ưu tiên cơ chế kẹp bằng đai siết. Có thể so sánh với biến thể ghim ống – ren trong trước khi quyết định.

Chốt lựa chọn cho PCFISO6-01

Đầu nối thẳng Inox 304 siết ống 6 mm – ren trong 1/8 phù hợp khi bản vẽ yêu cầu chính xác ống OD 6 mm, đầu nhận ren ngoài 1/8, thân thẳng và vật liệu Inox 304. Trước khi đặt, hãy gửi đủ mã hàng, ảnh cổng, chuẩn ren, loại ống, lưu chất cùng điều kiện vận hành. Một bộ dữ liệu rõ ràng giúp giảm nhầm biến thể và rút ngắn thời gian nghiệm thu.
