Đầu nối thẳng Inox 304 siết ống 8 mm – ren trong 1/2

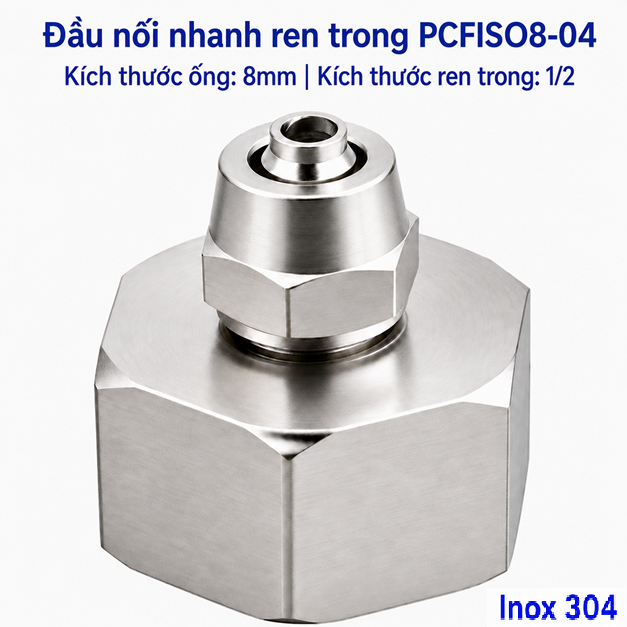

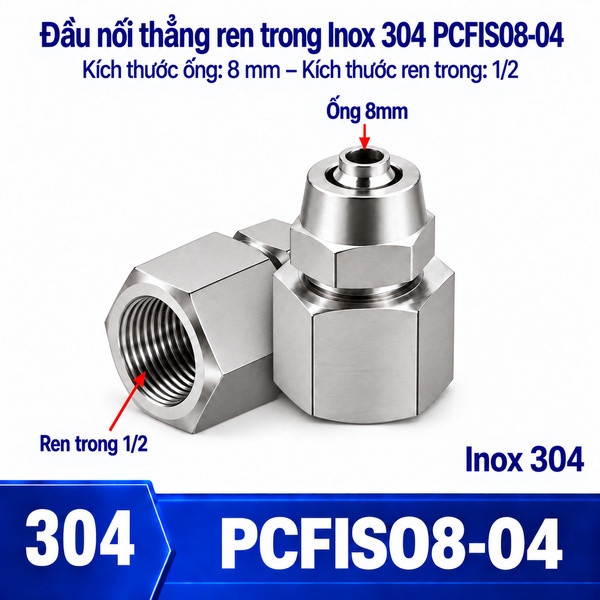

Đầu nối thẳng Inox 304 siết ống 8 mm – ren trong 1/2 mang mã PCFISO8-04, model SO-IPCF8-04. Điểm đáng chú ý của đầu nối thẳng inox 304 siết ống 8 mm – ren trong 1/2 là sự chênh lệch hình học giữa đường ống và cổng thiết bị được xử lý trong một chi tiết. Người chọn hàng cần ưu tiên độ tương thích thực tế, không suy đoán theo ảnh hoặc theo một kích thước duy nhất.

Thân được giới thiệu bằng Inox 304. Trước khi đưa vào máy, cần xác nhận vật liệu chi tiết làm kín, cấu tạo đầu kẹp, chuẩn ren, áp suất, nhiệt độ và môi chất theo dữ liệu của đúng lô hàng. Nội dung dưới đây tập trung vào cách chọn, lắp và kiểm soát rủi ro cho riêng cặp 8 mm – 1/2.

Thông tin nhận diện PCFISO8-04

Vì sao cặp 8 mm – 1/2 cần được tách riêng

Đường khí điều khiển gọn có yêu cầu bố trí khác với các tuyến OD lân cận. Đồng thời, cổng ren lớn đặt ra điều kiện riêng về dụng cụ, khoảng thao tác và chuẩn ren. Do đó, thay một trong hai kích thước sẽ tạo ra một phương án kỹ thuật khác, không phải chỉ là đổi tên gọi.

Kiểm tra bước ren, dạng ren và chiều sâu cổng trước khi đặt hàng. Ở phía ống, phù hợp không gian hẹp khi ống được đỡ đúng cách và không bị kéo lệch. Cách tiếp cận này giúp tránh chọn đúng một phía nhưng sai phía còn lại.

Bố trí không gian và hướng tuyến ống

Cấu hình thẳng phù hợp khi trục ống hướng trực tiếp về cổng ren. Khoảng trống phải đủ cho thân, đai ốc siết, bán kính uốn và hành trình cờ lê. Nếu ống phải bẻ gấp ngay sát đầu nối, tải ngang sẽ truyền vào vùng kẹp và làm giảm độ ổn định lâu dài.

Ứng dụng điển hình của cỡ này là đường khí điều khiển gọn. Hãy bố trí kẹp đỡ gần điểm nối, nhưng không ép ống lệch trục. Khi mặt cổng quay sang hướng khác, có thể cân nhắc co Inox 304 siết ống – ren trong để giảm uốn cưỡng bức thay vì cố dùng cấu hình thẳng.

Gợi ý cho đội thiết kế máy

Khi đưa đầu nối thẳng inox 304 siết ống 8 mm – ren trong 1/2 vào bản vẽ, cần thể hiện cả OD ống, cỡ và chuẩn ren, vật liệu, hướng trục, vùng thao tác cùng điều kiện lưu chất. Việc chỉ ghi “đầu nối 8” dễ khiến bộ phận mua hàng bỏ sót cỡ ren 1/2.

Trong bố trí cụm, hãy để đủ khoảng tháo đai ốc mà không phải dỡ các thiết bị lân cận. cảm biến, van nhỏ hoặc cơ cấu phụ là một bối cảnh phù hợp để đánh giá biến thể này, nhưng quyết định cuối cùng vẫn cần dựa vào lưu lượng, áp suất, nhiệt độ, rung và lịch vệ sinh thực tế.

Lựa chọn theo chiến lược bảo trì

Kho phụ tùng nên quản lý theo mã PCFISO8-04, không gộp chung các chi tiết có hình dáng gần nhau. Nhãn hộp có thể ghi “OD 8 – ren trong 1/2 – Inox 304 – kiểu siết”. Cách ghi này giúp kỹ thuật viên nhận đúng cả hai phía kết nối khi xử lý sự cố.

Nên lưu một mẫu đã xác nhận cạnh dưỡng ren và dụng cụ đo OD. Với biến thể 1/2, ưu tiên tiết diện và độ vững cơ khí. Nếu máy có nhiều cỡ gần nhau, màu nhãn hoặc vị trí ngăn kéo có thể mã hóa theo OD, còn cỡ ren thể hiện bằng ký hiệu lớn để giảm nhầm lẫn.

Khi nào nên đổi sang cấu hình khác

Biến thể này hợp khi cần ống OD 8 mm đi thẳng vào một chi tiết ren ngoài 1/2. Nếu phía thiết bị là ren trong, hãy chuyển sang kiểu siết ống – ren ngoài. Nếu cần tháo ống thường xuyên và điều kiện cho phép, kiểu ghim ống – ren trong có thể thuận tiện hơn.

Việc đổi cấu hình phải dựa trên chuẩn ren, vật liệu ống, môi chất, áp suất và yêu cầu bảo trì, không chỉ dựa vào hình ảnh. Trường hợp tuyến đổi hướng ngay tại cổng, co cùng kiểu đầu nối thường giúp giảm bán kính uốn và tải ngang.

Trình tự kiểm tra trước khi cấp áp

• Đối chiếu mã PCFISO8-04, model SO-IPCF8-04, OD 8 mm và ren trong 1/2.
• Xác nhận ống tròn, sạch, không nứt, không xước sâu và được cắt vuông.
• Xác nhận chi tiết ren ngoài ghép cùng đúng hệ ren, sạch và không biến dạng.
• Bảo đảm thân thẳng trục, tuyến ống có kẹp đỡ và không chịu lực uốn cưỡng bức.
• Kiểm tra theo áp từng bước trong giới hạn đã duyệt; xả áp trước mọi điều chỉnh.

Đối chiếu các lựa chọn lân cận

Nếu muốn giữ OD 8 mm nhưng đổi cỡ cổng, hoặc giữ ren 1/2 nhưng đổi đường ống, có thể so sánh trực tiếp: siết ống 8 mm – ren trong 1/8; siết ống 8 mm – ren trong 3/8; siết ống 8 mm – ren trong 1/4; siết ống 6 mm – ren trong 1/2; siết ống 16 mm – ren trong 1/2. Các lựa chọn này giúp kỹ sư kiểm tra phương án chuyển cỡ mà không rời khỏi cùng kiểu thân.

Để xem toàn bộ ma trận, trở về nhóm đầu nối thẳng Inox 304 siết ống – ren trong. Ở cấp rộng hơn, hệ đầu nối nhanh Inox hỗ trợ đối chiếu thêm kiểu thẳng, co, ren ngoài, ren trong và các cơ chế giữ ống khác.

Phiếu khảo sát riêng cho mã PCFISO8-04

Tám điểm dưới đây được tổ chức cho đúng cặp 8 mm – 1/2. Có thể đưa nguyên tắc kiểm tra vào biểu mẫu bảo trì của vị trí sử dụng PCFISO8-04; mỗi dòng cần có bằng chứng đo hoặc ảnh thay vì đánh dấu theo cảm tính.

• Đối chiếu bản vẽ cho PCFISO8-04: lập tiêu chí dò rò tại phía ống OD 8 mm; ghi mã SO-IPCF8-04, người kiểm tra và kết luận trước khi khóa mã đặt hàng. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-04 cho tới khi kỹ thuật xác nhận.
• Nghiệm thu đầu ống cho PCFISO8-04: chụp rõ ký hiệu và vùng lắp tại phía ren trong 1/2; ghi mã SO-IPCF8-04, người kiểm tra và kết luận để ca sau có thể truy vết. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-04 cho tới khi kỹ thuật xác nhận.
• Xác minh cổng thiết bị cho PCFISO8-04: kiểm tra độ thẳng trục tại phía ống OD 8 mm; ghi mã SO-IPCF8-04, người kiểm tra và kết luận trong phiếu nghiệm thu của cụm. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-04 cho tới khi kỹ thuật xác nhận.
• Ghi nhận điều kiện chạy cho PCFISO8-04: xác nhận vật liệu tiếp xúc tại phía ren trong 1/2; ghi mã SO-IPCF8-04, người kiểm tra và kết luận trước khi tháo chi tiết cũ. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-04 cho tới khi kỹ thuật xác nhận.
• Đánh giá thao tác bảo trì cho PCFISO8-04: đo lại bằng thước cặp tại phía ống OD 8 mm; ghi mã SO-IPCF8-04, người kiểm tra và kết luận nhằm tránh đổi nhầm cỡ gần nhau. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-04 cho tới khi kỹ thuật xác nhận.
• Chốt dữ liệu mua hàng cho PCFISO8-04: ghi riêng dữ liệu chưa xác nhận tại phía ren trong 1/2; ghi mã SO-IPCF8-04, người kiểm tra và kết luận cùng ảnh hiện trường có thước chuẩn. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-04 cho tới khi kỹ thuật xác nhận.
• Theo dõi sau lắp cho PCFISO8-04: đánh giá tải rung truyền tới ống tại phía ống OD 8 mm; ghi mã SO-IPCF8-04, người kiểm tra và kết luận trước khi duyệt phương án làm kín. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-04 cho tới khi kỹ thuật xác nhận.
• Kiểm soát phụ tùng cho PCFISO8-04: ghi mốc thay thế dự kiến tại phía ren trong 1/2; ghi mã SO-IPCF8-04, người kiểm tra và kết luận để dữ liệu mua và dữ liệu lắp khớp nhau. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO8-04 cho tới khi kỹ thuật xác nhận.

Câu hỏi thường gặp

8 mm có phải là đường kính trong của ống không?

Không. Trong tên cấu hình này, 8 mm được dùng để nhận diện đường kính ngoài của ống tại đầu siết. Đường kính trong phụ thuộc độ dày thành ống và phải lấy từ thông số ống thực tế.

Có thể ghép mọi ren ngoài 1/2 vào đầu này không?

Không nên kết luận chỉ từ cỡ danh nghĩa. Cần khớp hệ ren, bước ren, biên dạng và kiểu côn hoặc song song. Nếu thiếu dữ liệu, hãy đối chiếu mẫu hoặc tài liệu thiết bị trước khi lắp.

Inox 304 có dùng được với mọi lưu chất không?

Không. Khả năng phù hợp còn tùy hóa chất, nồng độ, nhiệt độ, clorua, chu kỳ vệ sinh và vật liệu của các chi tiết khác. Yêu cầu kỹ thuật cần được xác nhận cho từng môi trường.

Khi nào nên chọn đầu ghim thay cho đầu siết?

Đầu ghim thuận tiện khi cần tháo lắp nhanh và ống, áp suất, nhiệt độ đều nằm trong phạm vi cho phép. Đầu siết phù hợp khi quy trình ưu tiên cơ chế kẹp bằng đai siết. Có thể so sánh với biến thể ghim ống – ren trong trước khi quyết định.

Chốt lựa chọn cho PCFISO8-04

Đầu nối thẳng Inox 304 siết ống 8 mm – ren trong 1/2 phù hợp khi bản vẽ yêu cầu chính xác ống OD 8 mm, đầu nhận ren ngoài 1/2, thân thẳng và vật liệu Inox 304. Trước khi đặt, hãy gửi đủ mã hàng, ảnh cổng, chuẩn ren, loại ống, lưu chất cùng điều kiện vận hành. Một bộ dữ liệu rõ ràng giúp giảm nhầm biến thể và rút ngắn thời gian nghiệm thu.
