Đầu nối thẳng Inox 304 siết ống 16 mm – ren trong 1/2

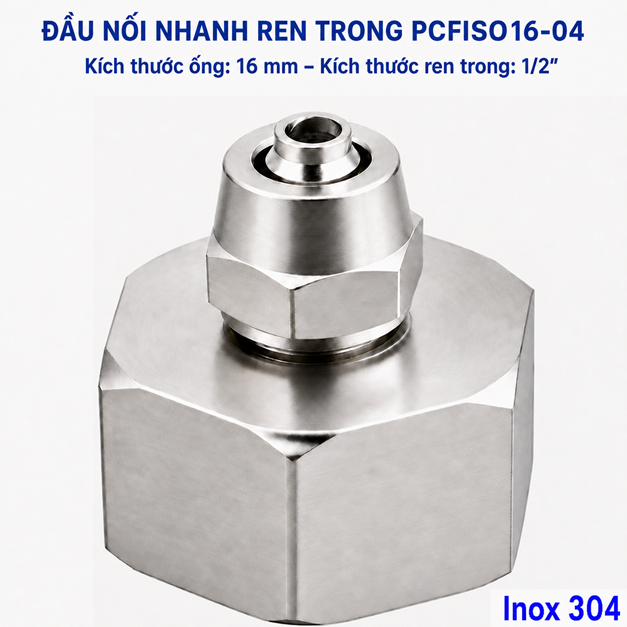

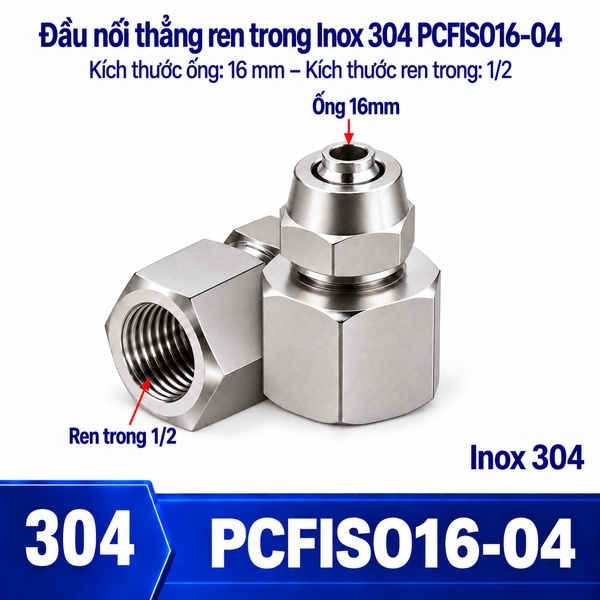

Đầu nối thẳng Inox 304 siết ống 16 mm – ren trong 1/2 mang mã PCFISO16-04, model SO-IPCF16-04. Biến thể PCFISO16-04 giải quyết điểm chuyển từ ống OD 16 mm sang thiết bị có ren ngoài 1/2 trong một thân thẳng. Cấu hình này phù hợp khi kỹ thuật viên muốn giữ trục ống rõ ràng, kiểm soát lực kẹp bằng đai siết và thao tác bảo trì theo từng phía.

Thân được giới thiệu bằng Inox 304. Trước khi đưa vào máy, cần xác nhận vật liệu chi tiết làm kín, cấu tạo đầu kẹp, chuẩn ren, áp suất, nhiệt độ và môi chất theo dữ liệu của đúng lô hàng. Nội dung dưới đây tập trung vào cách chọn, lắp và kiểm soát rủi ro cho riêng cặp 16 mm – 1/2.

Thông tin nhận diện PCFISO16-04

Vì sao cặp 16 mm – 1/2 cần được tách riêng

Đường ống cấp lưu lượng lớn có yêu cầu bố trí khác với các tuyến OD lân cận. Đồng thời, cổng ren lớn đặt ra điều kiện riêng về dụng cụ, khoảng thao tác và chuẩn ren. Do đó, thay một trong hai kích thước sẽ tạo ra một phương án kỹ thuật khác, không phải chỉ là đổi tên gọi.

Kiểm tra bước ren, dạng ren và chiều sâu cổng trước khi đặt hàng. Ở phía ống, không gian lắp đặt cần được đo kỹ vì đầu ống và đai siết có kích thước đáng kể. Cách tiếp cận này giúp tránh chọn đúng một phía nhưng sai phía còn lại.

Đọc đúng hai kích thước trước khi chọn

Cụm “16 mm – 1/2” mô tả hai chuẩn độc lập. 16 mm là đường kính ngoài của ống đi vào đầu siết; 1/2 inch là cỡ ren trong nhận chi tiết ren ngoài. Hai con số không quy đổi cho nhau. Một đầu nối có ren đúng nhưng OD sai vẫn không thể kẹp ống đúng hình học, còn OD đúng nhưng chuẩn ren khác có thể gây kẹt, rơ hoặc làm hỏng cổng.

Khi khảo sát tại máy, nên ghi riêng OD đo bằng thước cặp, ký hiệu ren trên thiết bị, kiểu ren và chiều sâu phần ren hữu dụng. Với 1/2, kiểm tra bước ren, dạng ren và chiều sâu cổng trước khi đặt hàng. Nếu thiết bị cũ không còn nhãn, hãy dùng dưỡng bước ren hoặc đối chiếu tài liệu gốc; không nên thử cưỡng bức một đầu ren gần giống.

Vai trò của đầu siết ống

Đầu siết tạo lực giữ quanh ống bằng cụm đai ốc và chi tiết kẹp tương ứng với thiết kế. Khác với đầu ghim ống, kiểu này cần thao tác siết có kiểm soát. Mục tiêu không phải vặn càng chặt càng tốt, mà là tạo lực ôm đều để ống không tuột và bề mặt làm kín không bị méo.

Với OD 16 mm, không gian lắp đặt cần được đo kỹ vì đầu ống và đai siết có kích thước đáng kể. Đầu ống nên được cắt vuông, làm sạch ba via và đưa thẳng đến vị trí tựa. Nếu ống bị ôvan, xước sâu hoặc sai vật liệu so với cấu hình, lực kẹp có thể phân bố không đều. Hãy xác nhận dải độ cứng và độ dày thành ống theo hướng dẫn của nhà cung cấp.

Kiểm soát ren trong và chi tiết ghép

Đầu ren trong 1/2 làm việc với một chi tiết ren ngoài tương thích. Cỡ danh nghĩa chỉ là bước đầu; khả năng ghép còn phụ thuộc hệ ren, bước ren, góc biên dạng và dạng côn hay song song. Nhầm chuẩn có thể vẫn vào được vài vòng đầu nhưng sẽ mất đồng tâm hoặc hư bề mặt ren.

Trước khi lắp, làm sạch cả hai phía, kiểm tra sứt mẻ và thử vặn bằng tay. Nếu cần vật liệu làm kín ren, chọn loại tương thích với lưu chất, nhiệt độ và quy trình vệ sinh. Không để băng hoặc keo thừa lọt vào lòng dẫn. Với cổng ren lớn, nên dùng dụng cụ vừa vặn lên phần lục giác của thân.

Bố trí không gian và hướng tuyến ống

Cấu hình thẳng phù hợp khi trục ống hướng trực tiếp về cổng ren. Khoảng trống phải đủ cho thân, đai ốc siết, bán kính uốn và hành trình cờ lê. Nếu ống phải bẻ gấp ngay sát đầu nối, tải ngang sẽ truyền vào vùng kẹp và làm giảm độ ổn định lâu dài.

Ứng dụng điển hình của cỡ này là đường ống cấp lưu lượng lớn. Hãy bố trí kẹp đỡ gần điểm nối, nhưng không ép ống lệch trục. Khi mặt cổng quay sang hướng khác, có thể cân nhắc co Inox 304 siết ống – ren trong để giảm uốn cưỡng bức thay vì cố dùng cấu hình thẳng.

Trình tự kiểm tra trước khi cấp áp

• Đối chiếu mã PCFISO16-04, model SO-IPCF16-04, OD 16 mm và ren trong 1/2.
• Xác nhận ống tròn, sạch, không nứt, không xước sâu và được cắt vuông.
• Xác nhận chi tiết ren ngoài ghép cùng đúng hệ ren, sạch và không biến dạng.
• Bảo đảm thân thẳng trục, tuyến ống có kẹp đỡ và không chịu lực uốn cưỡng bức.
• Kiểm tra theo áp từng bước trong giới hạn đã duyệt; xả áp trước mọi điều chỉnh.

Đối chiếu các lựa chọn lân cận

Nếu muốn giữ OD 16 mm nhưng đổi cỡ cổng, hoặc giữ ren 1/2 nhưng đổi đường ống, có thể so sánh trực tiếp: siết ống 16 mm – ren trong 3/8; siết ống 16 mm – ren trong 1/4; siết ống 14 mm – ren trong 1/2; siết ống 12 mm – ren trong 1/2; siết ống 10 mm – ren trong 1/2. Các lựa chọn này giúp kỹ sư kiểm tra phương án chuyển cỡ mà không rời khỏi cùng kiểu thân.

Để xem toàn bộ ma trận, trở về nhóm đầu nối thẳng Inox 304 siết ống – ren trong. Ở cấp rộng hơn, hệ đầu nối nhanh Inox hỗ trợ đối chiếu thêm kiểu thẳng, co, ren ngoài, ren trong và các cơ chế giữ ống khác.

Phiếu khảo sát riêng cho mã PCFISO16-04

Tám điểm dưới đây được tổ chức cho đúng cặp 16 mm – 1/2. Có thể đưa nguyên tắc kiểm tra vào biểu mẫu bảo trì của vị trí sử dụng PCFISO16-04; mỗi dòng cần có bằng chứng đo hoặc ảnh thay vì đánh dấu theo cảm tính.

• Khảo sát tại máy cho PCFISO16-04: đo lại bằng thước cặp tại phía ống OD 16 mm; ghi mã SO-IPCF16-04, người kiểm tra và kết luận trước khi khóa mã đặt hàng. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO16-04 cho tới khi kỹ thuật xác nhận.
• Kiểm tra ở kho cho PCFISO16-04: ghi riêng dữ liệu chưa xác nhận tại phía ren trong 1/2; ghi mã SO-IPCF16-04, người kiểm tra và kết luận để ca sau có thể truy vết. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO16-04 cho tới khi kỹ thuật xác nhận.
• Đối chiếu bản vẽ cho PCFISO16-04: đánh giá tải rung truyền tới ống tại phía ống OD 16 mm; ghi mã SO-IPCF16-04, người kiểm tra và kết luận trong phiếu nghiệm thu của cụm. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO16-04 cho tới khi kỹ thuật xác nhận.
• Nghiệm thu đầu ống cho PCFISO16-04: ghi mốc thay thế dự kiến tại phía ren trong 1/2; ghi mã SO-IPCF16-04, người kiểm tra và kết luận trước khi tháo chi tiết cũ. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO16-04 cho tới khi kỹ thuật xác nhận.
• Xác minh cổng thiết bị cho PCFISO16-04: so sánh với mẫu đã vận hành tại phía ống OD 16 mm; ghi mã SO-IPCF16-04, người kiểm tra và kết luận nhằm tránh đổi nhầm cỡ gần nhau. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO16-04 cho tới khi kỹ thuật xác nhận.
• Ghi nhận điều kiện chạy cho PCFISO16-04: xem lại khoảng cờ lê tại phía ren trong 1/2; ghi mã SO-IPCF16-04, người kiểm tra và kết luận cùng ảnh hiện trường có thước chuẩn. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO16-04 cho tới khi kỹ thuật xác nhận.
• Đánh giá thao tác bảo trì cho PCFISO16-04: lập tiêu chí dò rò tại phía ống OD 16 mm; ghi mã SO-IPCF16-04, người kiểm tra và kết luận trước khi duyệt phương án làm kín. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO16-04 cho tới khi kỹ thuật xác nhận.
• Chốt dữ liệu mua hàng cho PCFISO16-04: chụp rõ ký hiệu và vùng lắp tại phía ren trong 1/2; ghi mã SO-IPCF16-04, người kiểm tra và kết luận để dữ liệu mua và dữ liệu lắp khớp nhau. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO16-04 cho tới khi kỹ thuật xác nhận.

Câu hỏi thường gặp

16 mm có phải là đường kính trong của ống không?

Không. Trong tên cấu hình này, 16 mm được dùng để nhận diện đường kính ngoài của ống tại đầu siết. Đường kính trong phụ thuộc độ dày thành ống và phải lấy từ thông số ống thực tế.

Có thể ghép mọi ren ngoài 1/2 vào đầu này không?

Không nên kết luận chỉ từ cỡ danh nghĩa. Cần khớp hệ ren, bước ren, biên dạng và kiểu côn hoặc song song. Nếu thiếu dữ liệu, hãy đối chiếu mẫu hoặc tài liệu thiết bị trước khi lắp.

Inox 304 có dùng được với mọi lưu chất không?

Không. Khả năng phù hợp còn tùy hóa chất, nồng độ, nhiệt độ, clorua, chu kỳ vệ sinh và vật liệu của các chi tiết khác. Yêu cầu kỹ thuật cần được xác nhận cho từng môi trường.

Khi nào nên chọn đầu ghim thay cho đầu siết?

Đầu ghim thuận tiện khi cần tháo lắp nhanh và ống, áp suất, nhiệt độ đều nằm trong phạm vi cho phép. Đầu siết phù hợp khi quy trình ưu tiên cơ chế kẹp bằng đai siết. Có thể so sánh với biến thể ghim ống – ren trong trước khi quyết định.

Chốt lựa chọn cho PCFISO16-04

Đầu nối thẳng Inox 304 siết ống 16 mm – ren trong 1/2 phù hợp khi bản vẽ yêu cầu chính xác ống OD 16 mm, đầu nhận ren ngoài 1/2, thân thẳng và vật liệu Inox 304. Trước khi đặt, hãy gửi đủ mã hàng, ảnh cổng, chuẩn ren, loại ống, lưu chất cùng điều kiện vận hành. Một bộ dữ liệu rõ ràng giúp giảm nhầm biến thể và rút ngắn thời gian nghiệm thu.
