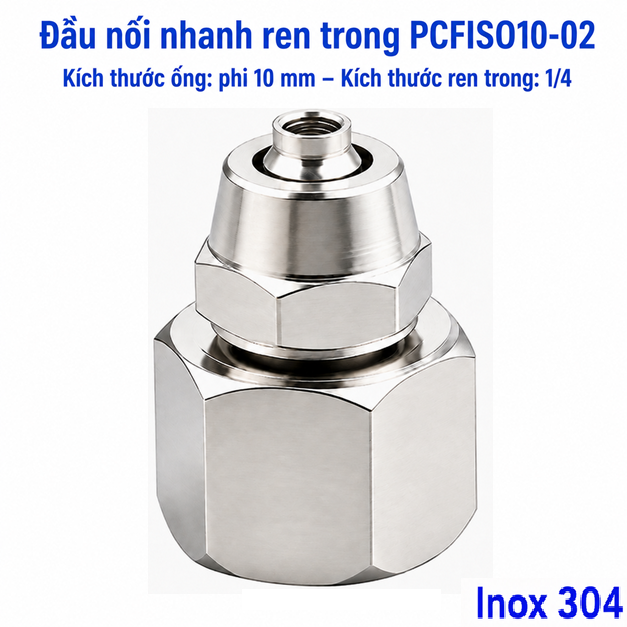

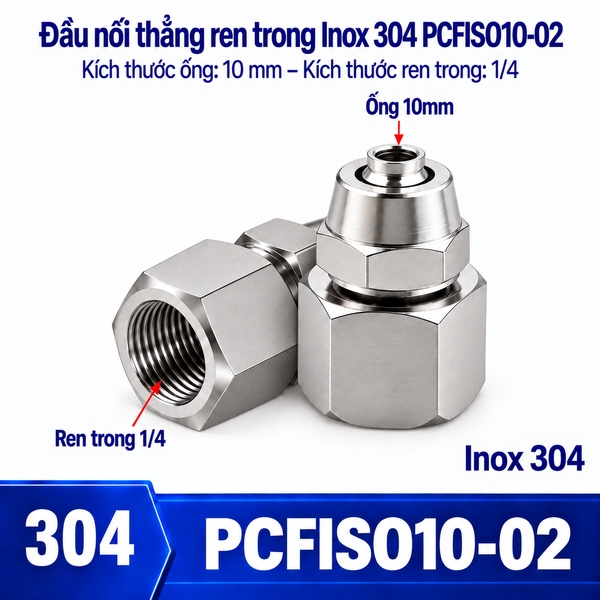

Đầu nối thẳng Inox 304 siết ống 10 mm – ren trong 1/4

Đầu nối thẳng Inox 304 siết ống 10 mm – ren trong 1/4 mang mã PCFISO10-02, model SO-IPCF10-02. Biến thể PCFISO10-02 giải quyết điểm chuyển từ ống OD 10 mm sang thiết bị có ren ngoài 1/4 trong một thân thẳng. Cấu hình này phù hợp khi kỹ thuật viên muốn giữ trục ống rõ ràng, kiểm soát lực kẹp bằng đai siết và thao tác bảo trì theo từng phía.

Thân được giới thiệu bằng Inox 304. Trước khi đưa vào máy, cần xác nhận vật liệu chi tiết làm kín, cấu tạo đầu kẹp, chuẩn ren, áp suất, nhiệt độ và môi chất theo dữ liệu của đúng lô hàng. Nội dung dưới đây tập trung vào cách chọn, lắp và kiểm soát rủi ro cho riêng cặp 10 mm – 1/4.

Thông tin nhận diện PCFISO10-02

Vì sao cặp 10 mm – 1/4 cần được tách riêng

Mạch điều khiển và nhánh chấp hành cỡ trung có yêu cầu bố trí khác với các tuyến OD lân cận. Đồng thời, cổng ren thông dụng đặt ra điều kiện riêng về dụng cụ, khoảng thao tác và chuẩn ren. Do đó, thay một trong hai kích thước sẽ tạo ra một phương án kỹ thuật khác, không phải chỉ là đổi tên gọi.

Xác nhận ren song song hay ren côn cùng phương án làm kín. Ở phía ống, dễ bố trí trong cụm máy nhưng vẫn phải chừa khoảng cho thao tác siết. Cách tiếp cận này giúp tránh chọn đúng một phía nhưng sai phía còn lại.

Bố trí không gian và hướng tuyến ống

Cấu hình thẳng phù hợp khi trục ống hướng trực tiếp về cổng ren. Khoảng trống phải đủ cho thân, đai ốc siết, bán kính uốn và hành trình cờ lê. Nếu ống phải bẻ gấp ngay sát đầu nối, tải ngang sẽ truyền vào vùng kẹp và làm giảm độ ổn định lâu dài.

Ứng dụng điển hình của cỡ này là mạch điều khiển và nhánh chấp hành cỡ trung. Hãy bố trí kẹp đỡ gần điểm nối, nhưng không ép ống lệch trục. Khi mặt cổng quay sang hướng khác, có thể cân nhắc co Inox 304 siết ống – ren trong để giảm uốn cưỡng bức thay vì cố dùng cấu hình thẳng.

Quy trình lắp mới có kiểm soát

Cô lập nguồn và xả áp hoàn toàn trước khi thao tác. Cắt ống OD 10 mm vuông góc, loại ba via, lau sạch bụi. Kiểm tra mã PCFISO10-02, ren 1/4 và chiều lắp. Đưa ống vào đúng chiều sâu, giữ thẳng trục rồi siết theo cấu tạo thực tế và hướng dẫn của nhà sản xuất.

Ở phía ren, đưa chi tiết ren ngoài vào bằng tay trước để cảm nhận độ ăn khớp. Chỉ dùng cờ lê sau khi ren đã vào đúng. Giữ thân bằng dụng cụ phù hợp để mô-men không truyền sang đầu ống. Sau lắp, tăng áp theo từng bước, quan sát dịch chuyển, dùng phương pháp dò rò phù hợp rồi ghi kết quả nghiệm thu.

Độ sạch của hệ thống

Trong mạch khí sạch hoặc thiết bị đo, bụi từ cắt ống, mạt ren và vật liệu làm kín thừa có thể đi sâu vào van. Chuẩn bị đầu ống ở khu vực sạch, thổi hoặc làm sạch theo quy trình được phép, đồng thời che hai đầu phụ kiện cho tới lúc lắp.

Đường kính OD 10 mm không nói lên đường kính trong; lưu lượng còn phụ thuộc độ dày thành ống và tiết diện nhỏ nhất trong toàn tuyến. Khi tính sụt áp, cần dùng dữ liệu thực của ống, đầu nối, chiều dài, số lần đổi hướng và lưu lượng đỉnh.

Theo dõi sau khi đưa vào vận hành

Sau lần chạy đầu, nên kiểm tra lại tại mốc phù hợp với mức rung và chu kỳ nhiệt của máy. Quan sát dấu xoay thân, trượt ống, ẩm hoặc bọt tại vùng dò rò. Việc đánh dấu sơn kiểm chứng chỉ được thực hiện khi quy trình của nhà máy cho phép.

Khi tháo kiểm tra, không tái sử dụng chi tiết kẹp hoặc vật liệu làm kín nếu hướng dẫn kỹ thuật yêu cầu thay mới. Ghi nhận nguyên nhân, thời gian vận hành và vị trí lắp của PCFISO10-02 giúp đội bảo trì phân biệt lỗi lắp, lỗi ống và ảnh hưởng môi trường.

Trình tự kiểm tra trước khi cấp áp

• Đối chiếu mã PCFISO10-02, model SO-IPCF10-02, OD 10 mm và ren trong 1/4.
• Xác nhận ống tròn, sạch, không nứt, không xước sâu và được cắt vuông.
• Xác nhận chi tiết ren ngoài ghép cùng đúng hệ ren, sạch và không biến dạng.
• Bảo đảm thân thẳng trục, tuyến ống có kẹp đỡ và không chịu lực uốn cưỡng bức.
• Kiểm tra theo áp từng bước trong giới hạn đã duyệt; xả áp trước mọi điều chỉnh.

Đối chiếu các lựa chọn lân cận

Nếu muốn giữ OD 10 mm nhưng đổi cỡ cổng, hoặc giữ ren 1/4 nhưng đổi đường ống, có thể so sánh trực tiếp: siết ống 10 mm – ren trong 1/2; siết ống 10 mm – ren trong 3/8; siết ống 10 mm – ren trong 1/8; siết ống 16 mm – ren trong 1/4; siết ống 14 mm – ren trong 1/4. Các lựa chọn này giúp kỹ sư kiểm tra phương án chuyển cỡ mà không rời khỏi cùng kiểu thân.

Để xem toàn bộ ma trận, trở về nhóm đầu nối thẳng Inox 304 siết ống – ren trong. Ở cấp rộng hơn, hệ đầu nối nhanh Inox hỗ trợ đối chiếu thêm kiểu thẳng, co, ren ngoài, ren trong và các cơ chế giữ ống khác.

Phiếu khảo sát riêng cho mã PCFISO10-02

Tám điểm dưới đây được tổ chức cho đúng cặp 10 mm – 1/4. Có thể đưa nguyên tắc kiểm tra vào biểu mẫu bảo trì của vị trí sử dụng PCFISO10-02; mỗi dòng cần có bằng chứng đo hoặc ảnh thay vì đánh dấu theo cảm tính.

• Đánh giá thao tác bảo trì cho PCFISO10-02: kiểm tra độ thẳng trục tại phía ống OD 10 mm; ghi mã SO-IPCF10-02, người kiểm tra và kết luận trước khi khóa mã đặt hàng. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO10-02 cho tới khi kỹ thuật xác nhận.
• Chốt dữ liệu mua hàng cho PCFISO10-02: xác nhận vật liệu tiếp xúc tại phía ren trong 1/4; ghi mã SO-IPCF10-02, người kiểm tra và kết luận để ca sau có thể truy vết. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO10-02 cho tới khi kỹ thuật xác nhận.
• Theo dõi sau lắp cho PCFISO10-02: đo lại bằng thước cặp tại phía ống OD 10 mm; ghi mã SO-IPCF10-02, người kiểm tra và kết luận trong phiếu nghiệm thu của cụm. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO10-02 cho tới khi kỹ thuật xác nhận.
• Kiểm soát phụ tùng cho PCFISO10-02: ghi riêng dữ liệu chưa xác nhận tại phía ren trong 1/4; ghi mã SO-IPCF10-02, người kiểm tra và kết luận trước khi tháo chi tiết cũ. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO10-02 cho tới khi kỹ thuật xác nhận.
• Khảo sát tại máy cho PCFISO10-02: đánh giá tải rung truyền tới ống tại phía ống OD 10 mm; ghi mã SO-IPCF10-02, người kiểm tra và kết luận nhằm tránh đổi nhầm cỡ gần nhau. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO10-02 cho tới khi kỹ thuật xác nhận.
• Kiểm tra ở kho cho PCFISO10-02: ghi mốc thay thế dự kiến tại phía ren trong 1/4; ghi mã SO-IPCF10-02, người kiểm tra và kết luận cùng ảnh hiện trường có thước chuẩn. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO10-02 cho tới khi kỹ thuật xác nhận.
• Đối chiếu bản vẽ cho PCFISO10-02: so sánh với mẫu đã vận hành tại phía ống OD 10 mm; ghi mã SO-IPCF10-02, người kiểm tra và kết luận trước khi duyệt phương án làm kín. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO10-02 cho tới khi kỹ thuật xác nhận.
• Nghiệm thu đầu ống cho PCFISO10-02: xem lại khoảng cờ lê tại phía ren trong 1/4; ghi mã SO-IPCF10-02, người kiểm tra và kết luận để dữ liệu mua và dữ liệu lắp khớp nhau. Nếu dữ liệu khác hồ sơ ban đầu, tạm dừng lựa chọn PCFISO10-02 cho tới khi kỹ thuật xác nhận.

Câu hỏi thường gặp

10 mm có phải là đường kính trong của ống không?

Không. Trong tên cấu hình này, 10 mm được dùng để nhận diện đường kính ngoài của ống tại đầu siết. Đường kính trong phụ thuộc độ dày thành ống và phải lấy từ thông số ống thực tế.

Có thể ghép mọi ren ngoài 1/4 vào đầu này không?

Không nên kết luận chỉ từ cỡ danh nghĩa. Cần khớp hệ ren, bước ren, biên dạng và kiểu côn hoặc song song. Nếu thiếu dữ liệu, hãy đối chiếu mẫu hoặc tài liệu thiết bị trước khi lắp.

Inox 304 có dùng được với mọi lưu chất không?

Không. Khả năng phù hợp còn tùy hóa chất, nồng độ, nhiệt độ, clorua, chu kỳ vệ sinh và vật liệu của các chi tiết khác. Yêu cầu kỹ thuật cần được xác nhận cho từng môi trường.

Khi nào nên chọn đầu ghim thay cho đầu siết?

Đầu ghim thuận tiện khi cần tháo lắp nhanh và ống, áp suất, nhiệt độ đều nằm trong phạm vi cho phép. Đầu siết phù hợp khi quy trình ưu tiên cơ chế kẹp bằng đai siết. Có thể so sánh với biến thể ghim ống – ren trong trước khi quyết định.

Chốt lựa chọn cho PCFISO10-02

Đầu nối thẳng Inox 304 siết ống 10 mm – ren trong 1/4 phù hợp khi bản vẽ yêu cầu chính xác ống OD 10 mm, đầu nhận ren ngoài 1/4, thân thẳng và vật liệu Inox 304. Trước khi đặt, hãy gửi đủ mã hàng, ảnh cổng, chuẩn ren, loại ống, lưu chất cùng điều kiện vận hành. Một bộ dữ liệu rõ ràng giúp giảm nhầm biến thể và rút ngắn thời gian nghiệm thu.
