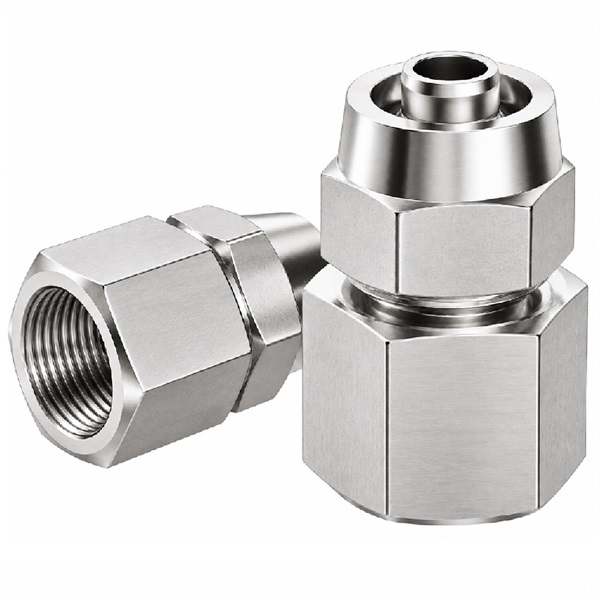

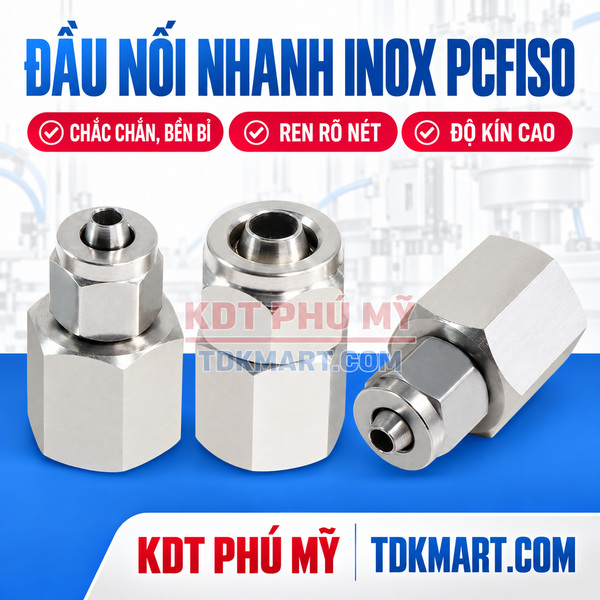

Đầu nối thẳng Inox 304 1 đầu siết ống - 1 đầu ren trong

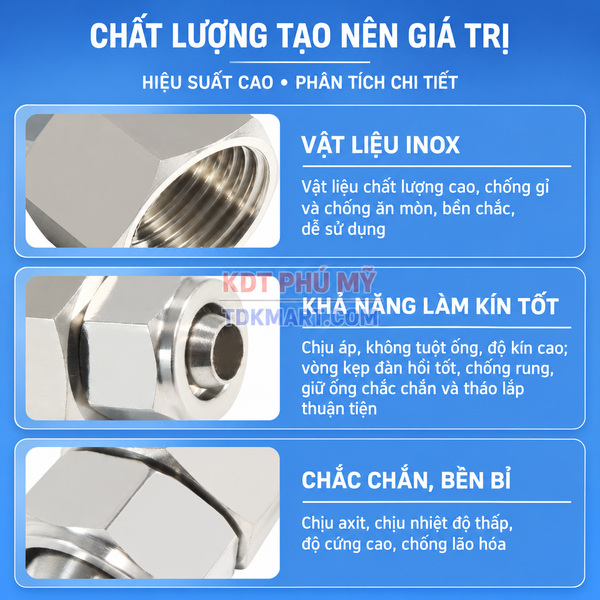

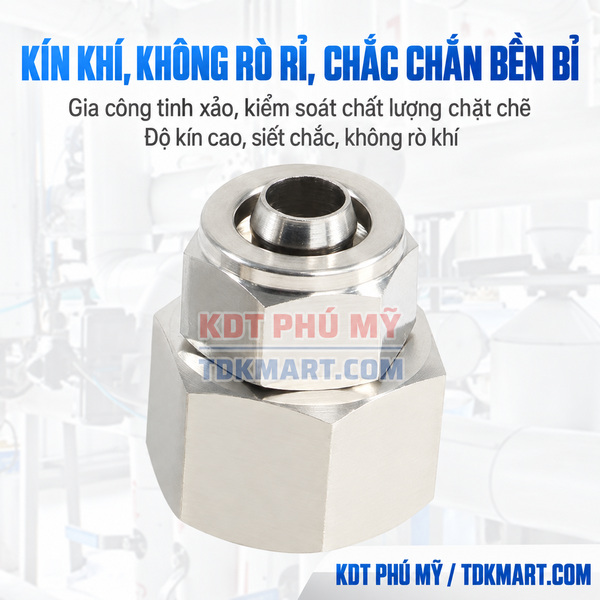

Đầu nối thẳng Inox 304 1 đầu siết ống – 1 đầu ren trong chuyển tiếp trực tiếp giữa ống theo đường kính ngoài và thiết bị có ren ngoài. Một phía giữ ống bằng cơ cấu siết; phía còn lại là ren trong. Thân thẳng giúp định tuyến rõ và thuận tiện kiểm tra khi các điều kiện vận hành đã được xác nhận.

Cách hiểu cấu hình siết ống – ren trong

Đầu siết ống nhận ống theo đường kính ngoài. Cụm đai ốc và chi tiết kẹp tạo lực giữ quanh ống theo cấu tạo của sản phẩm. Đây không phải cơ chế ghim nhanh, nên trình tự lắp, lực thao tác và yêu cầu với đầu ống khác nhau. Phía ren trong nhận chi tiết ren ngoài tương thích; cỡ danh nghĩa phải đi cùng hệ ren, bước ren và kiểu ren.

Tên cỡ “12 mm – 1/4” không có nghĩa 12 mm quy đổi thành 1/4 inch. Số milimét dành cho ống; phân số inch dành cho ren. Việc tách hai trường dữ liệu ngay từ phiếu yêu cầu giúp giảm đáng kể lỗi đặt hàng.

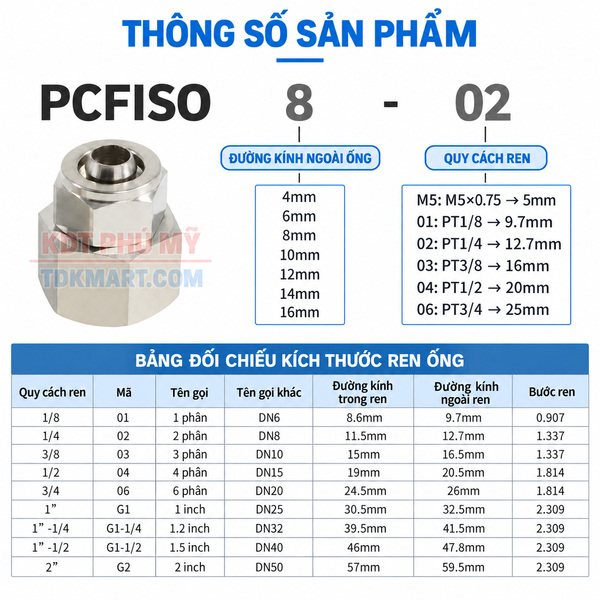

Ma trận 24 biến thể

Bốn lớp kiểm tra trước khi chọn

1. Đo đúng OD ống

Dùng thước cặp đo đường kính ngoài tại đoạn ống còn tròn, không đo trên vùng đã bị đai kẹp làm biến dạng. Ghi thêm vật liệu ống, độ dày thành, độ cứng và nhiệt độ sử dụng. Các yếu tố này ảnh hưởng tới khả năng kẹp và độ kín.

2. Xác định đầy đủ chuẩn ren

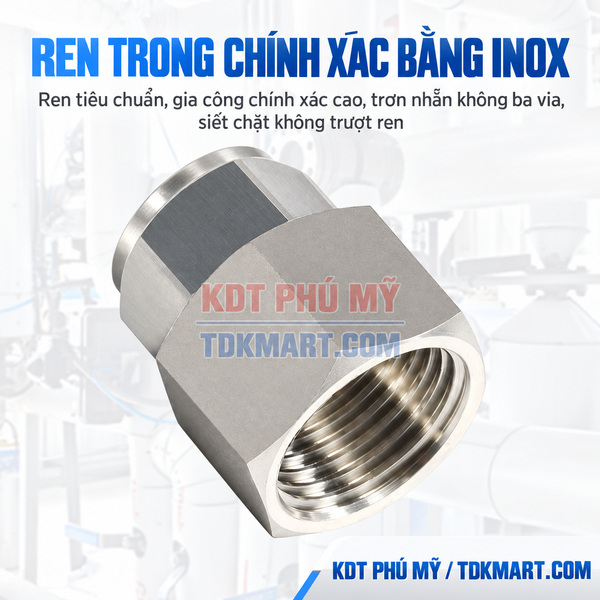

Ghi cỡ danh nghĩa, hệ ren, bước ren và dạng côn hoặc song song. Không thử ép một đầu ren gần giống vì có thể làm hỏng cả phụ kiện và cổng thiết bị. Khi máy mất nhãn, dùng dưỡng bước ren hoặc hồ sơ kỹ thuật gốc.

3. Đối chiếu môi trường

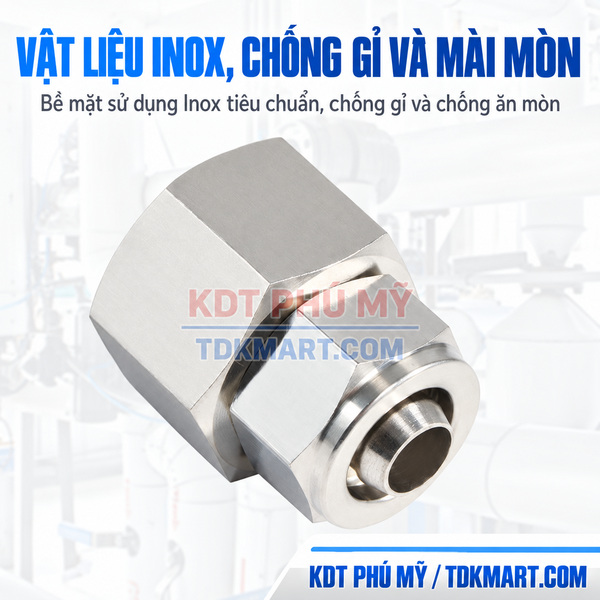

Inox 304 có khả năng chống ăn mòn tốt trong nhiều điều kiện thông thường, nhưng không phù hợp vô điều kiện. Cần xét lưu chất, nhiệt độ, nồng độ hóa chất, clorua, rung, chu kỳ rửa và yêu cầu vệ sinh. Chi tiết làm kín cũng phải tương thích.

4. Kiểm tra hình học lắp đặt

Cấu hình thẳng cần trục ống hướng về cổng. Phải chừa khoảng cho đai ốc, thân lục giác, cờ lê và bán kính uốn. Nếu ống buộc phải đổi hướng ngay tại cổng, một cấu hình co phù hợp có thể giảm tải ngang tốt hơn.

Chọn nhanh theo OD

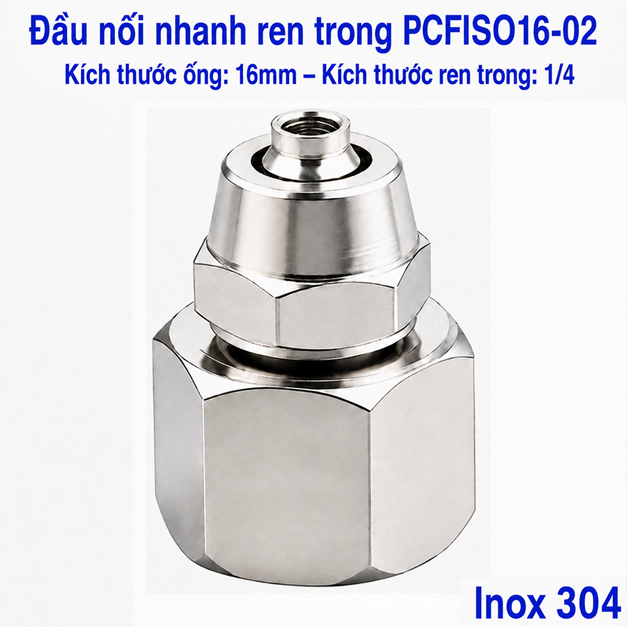

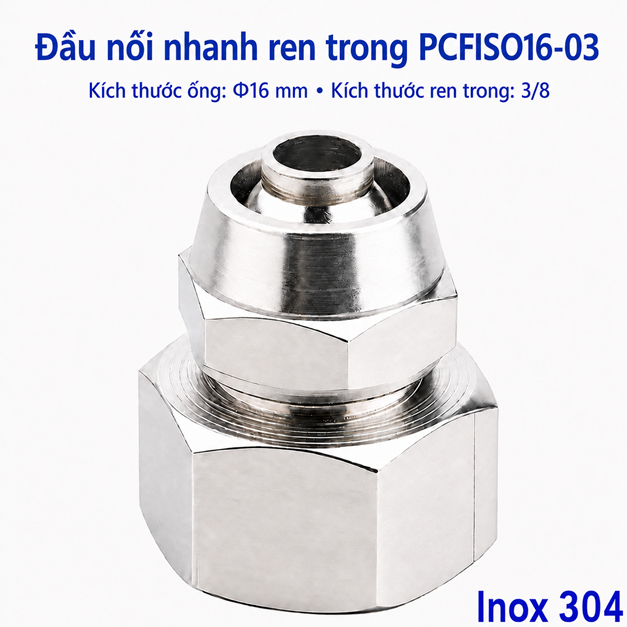

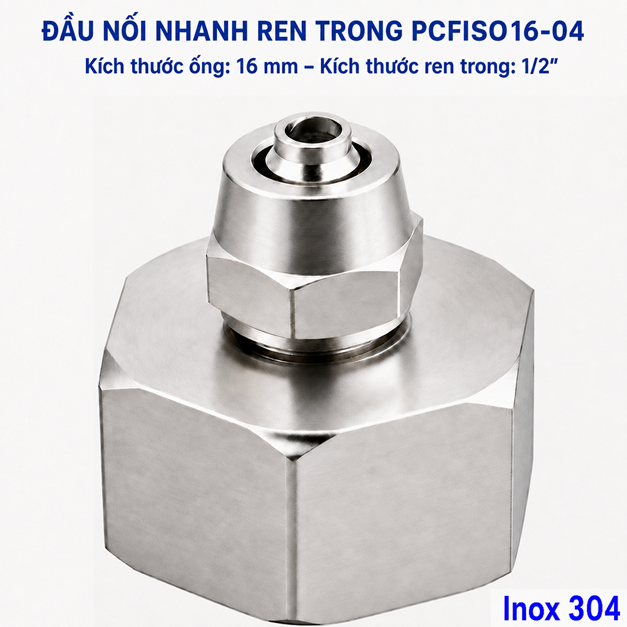

Ống OD 16 mm

Đường ống cấp lưu lượng lớn. Các cỡ ren có trong bộ lựa chọn: 16 mm – 1/2; 16 mm – 3/8; 16 mm – 1/4. Không gian lắp đặt cần được đo kỹ vì đầu ống và đai siết có kích thước đáng kể.

Ống OD 14 mm

Nhánh cấp có tiết diện lớn nhưng cần gọn hơn cỡ 16 mm. Các cỡ ren có trong bộ lựa chọn: 14 mm – 1/2; 14 mm – 3/8; 14 mm – 1/4. Độ đồng tâm của ống tại vị trí vào đầu siết cần được giữ ổn định.

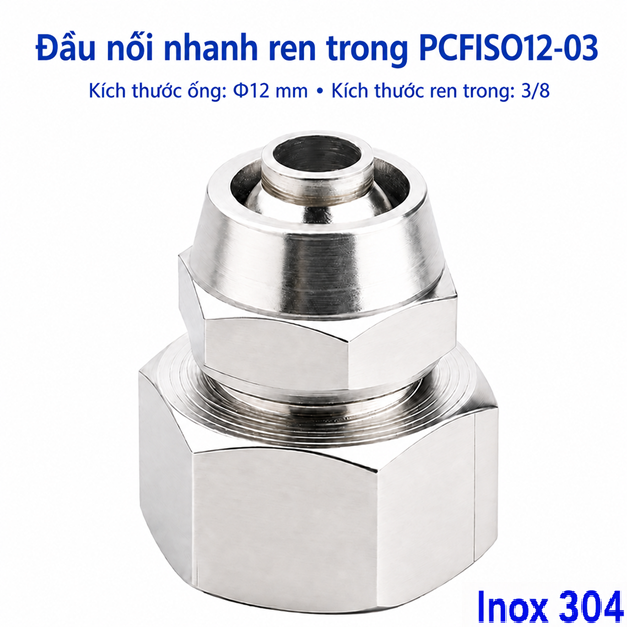

Ống OD 12 mm

Nhánh khí trung bình trong tủ máy. Các cỡ ren có trong bộ lựa chọn: 12 mm – 1/2; 12 mm – 3/8; 12 mm – 1/4; 12 mm – 1/8. Cần cân bằng giữa lưu lượng, bán kính uốn và khoảng thao tác cờ lê.

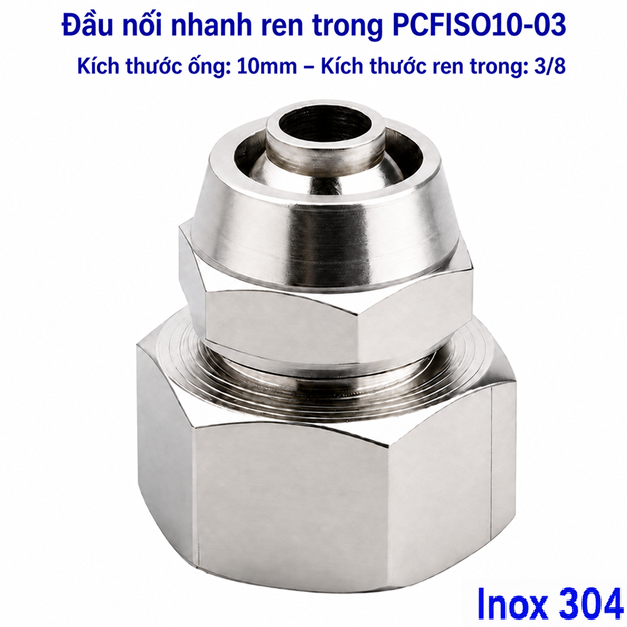

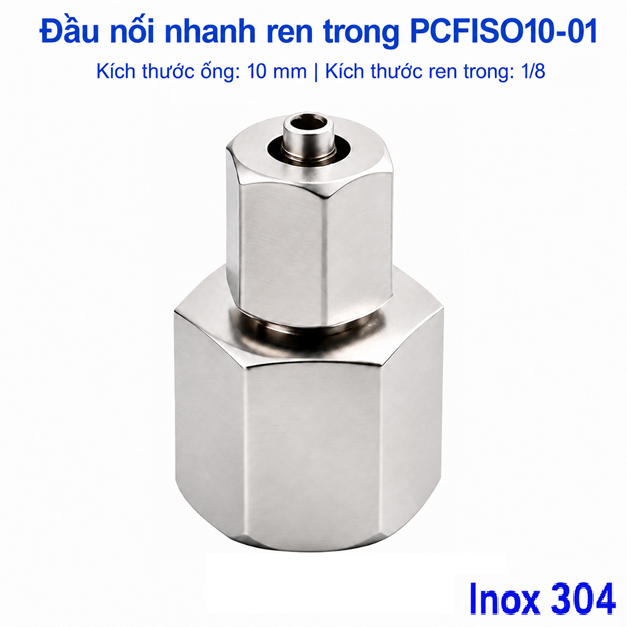

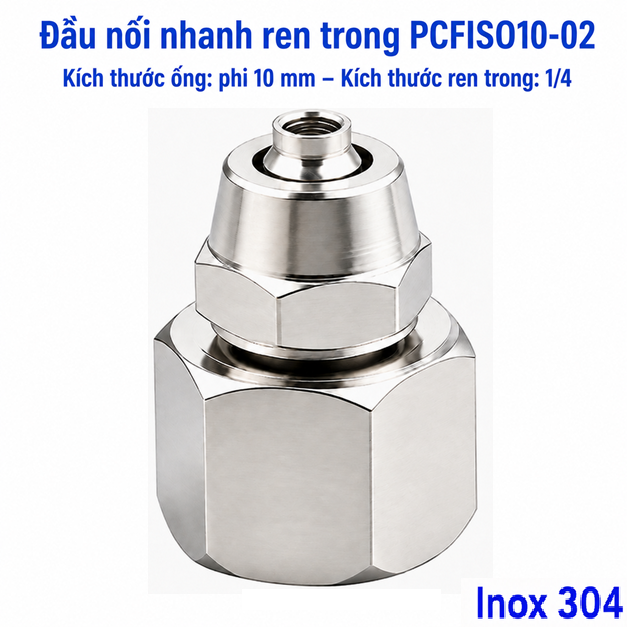

Ống OD 10 mm

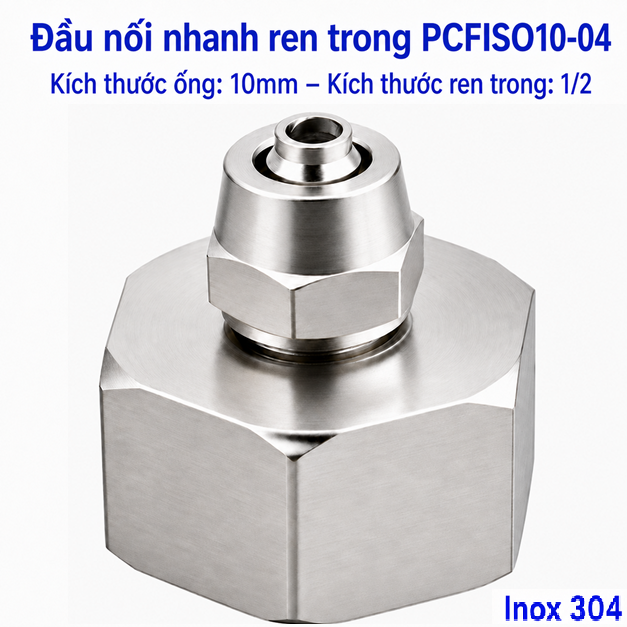

Mạch điều khiển và nhánh chấp hành cỡ trung. Các cỡ ren có trong bộ lựa chọn: 10 mm – 1/2; 10 mm – 3/8; 10 mm – 1/4; 10 mm – 1/8. Dễ bố trí trong cụm máy nhưng vẫn phải chừa khoảng cho thao tác siết.

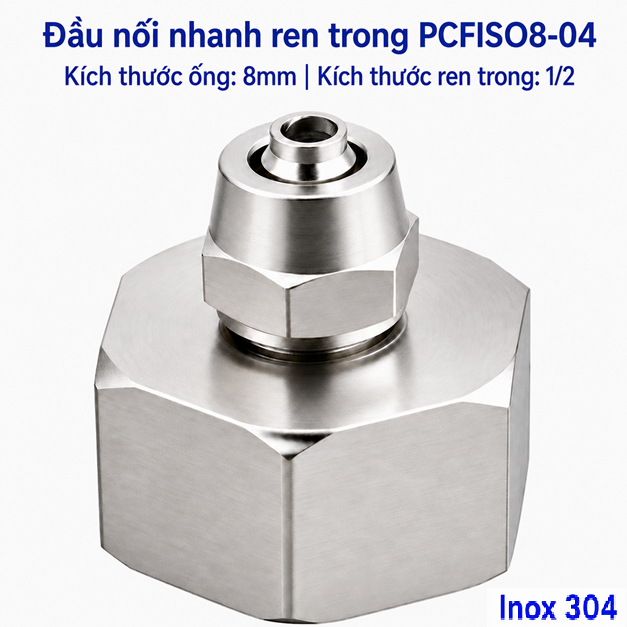

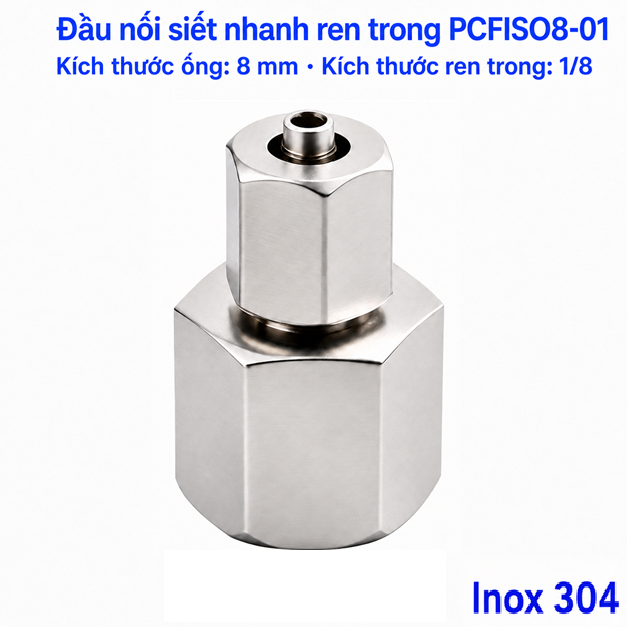

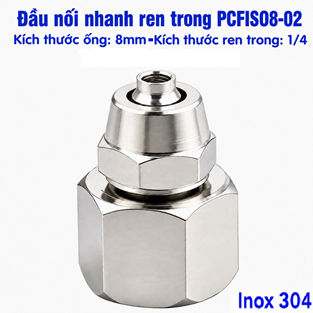

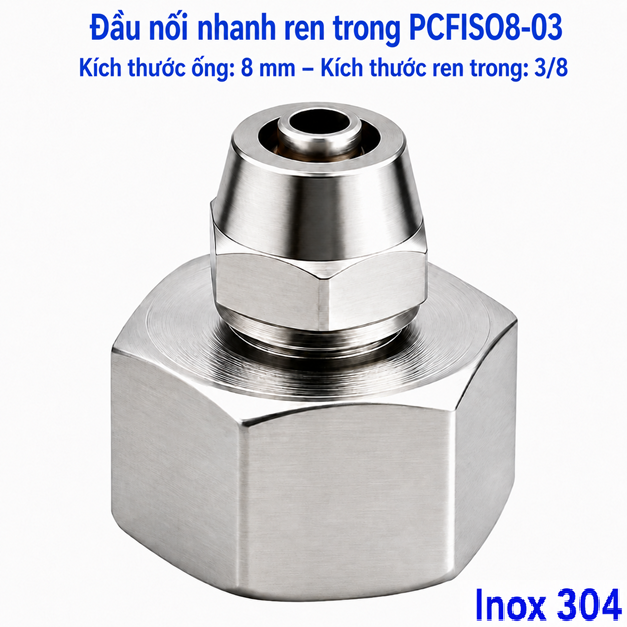

Ống OD 8 mm

Đường khí điều khiển gọn. Các cỡ ren có trong bộ lựa chọn: 8 mm – 1/2; 8 mm – 3/8; 8 mm – 1/4; 8 mm – 1/8. Phù hợp không gian hẹp khi ống được đỡ đúng cách và không bị kéo lệch.

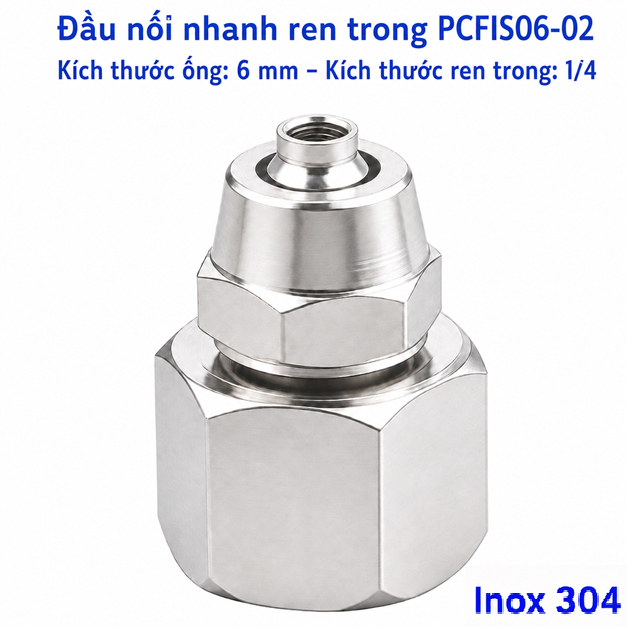

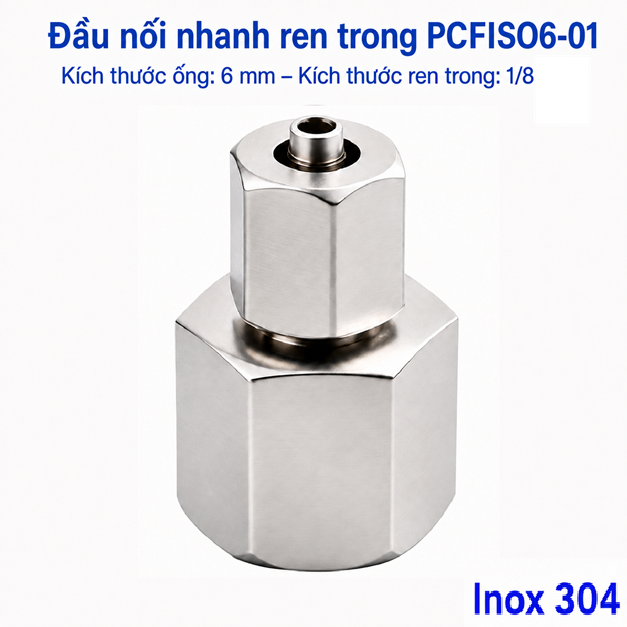

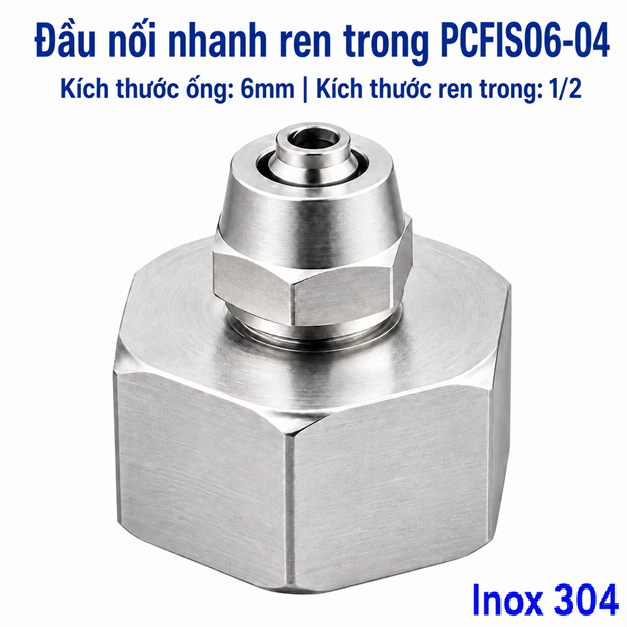

Ống OD 6 mm

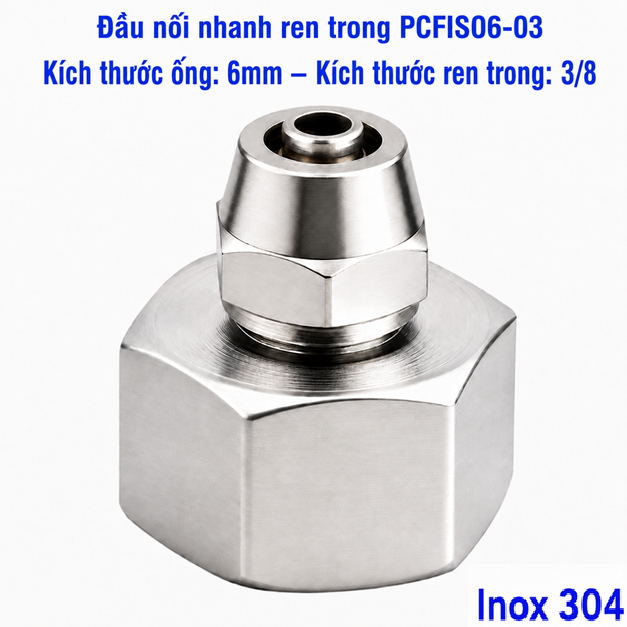

Mạch tín hiệu và cơ cấu mini. Các cỡ ren có trong bộ lựa chọn: 6 mm – 1/2; 6 mm – 3/8; 6 mm – 1/4; 6 mm – 1/8. Ống nhỏ nhạy với vết xước và lực siết quá mức nên khâu chuẩn bị đầu ống rất quan trọng.

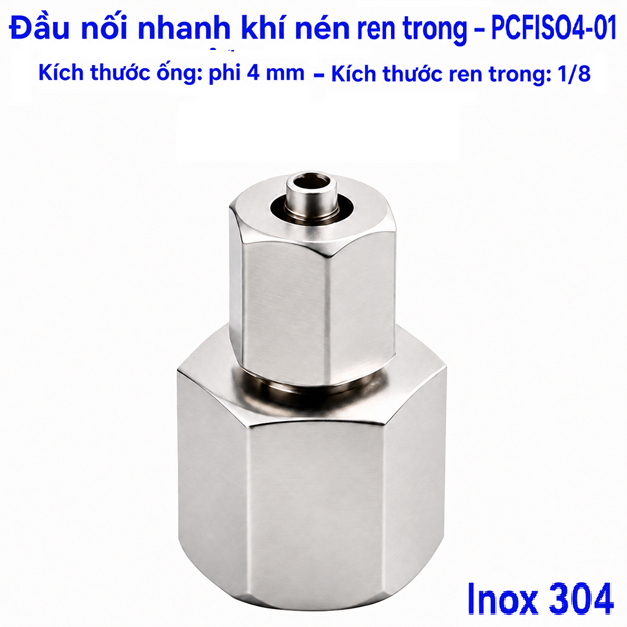

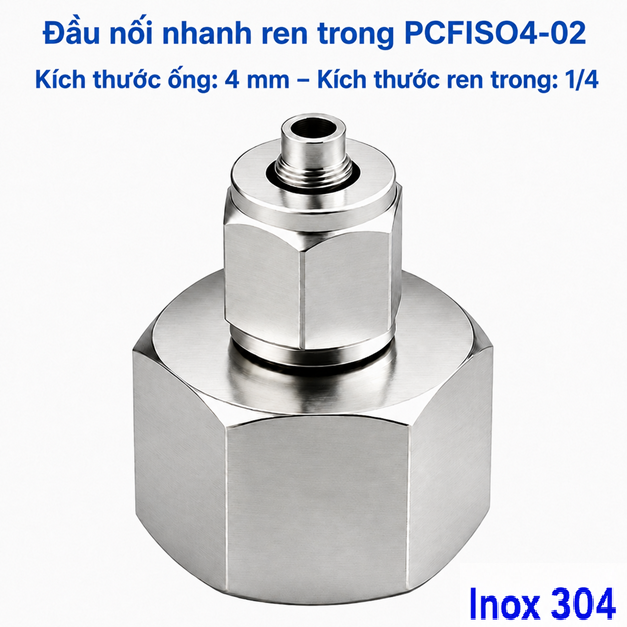

Ống OD 4 mm

Mạch tín hiệu rất nhỏ. Các cỡ ren có trong bộ lựa chọn: 4 mm – 1/4; 4 mm – 1/8. Cần thao tác nhẹ tay, giữ đầu ống tròn và hạn chế tải rung truyền trực tiếp.

Chọn theo cỡ ren trong

Ren trong 1/8

Cổng ren nhỏ, hợp với thiết bị tinh gọn và nhánh tín hiệu. Các OD kết hợp: 12 mm, 10 mm, 8 mm, 6 mm, 4 mm. Tránh dùng lực lớn vì thành ren và vùng lắp thường nhỏ.

Ren trong 1/4

Cổng ren thông dụng, dễ gặp trên van, bộ lọc và thiết bị khí nén. Các OD kết hợp: 16 mm, 14 mm, 12 mm, 10 mm, 8 mm, 6 mm, 4 mm. Xác nhận ren song song hay ren côn cùng phương án làm kín.

Ren trong 3/8

Cổng ren trung bình, cân bằng tốt giữa độ gọn và khả năng cấp lưu lượng. Các OD kết hợp: 16 mm, 14 mm, 12 mm, 10 mm, 8 mm, 6 mm. Đối chiếu chuẩn ren thực tế thay vì chỉ nhìn đường kính ngoài.

Ren trong 1/2

Cổng ren lớn, ưu tiên tiết diện và độ vững cơ khí. Các OD kết hợp: 16 mm, 14 mm, 12 mm, 10 mm, 8 mm, 6 mm. Kiểm tra bước ren, dạng ren và chiều sâu cổng trước khi đặt hàng.

Trình tự lắp đặt khuyến nghị

• Cô lập nguồn, xả áp và xác nhận hệ thống ở trạng thái an toàn.
• Kiểm tra mã, OD ống, cỡ và chuẩn ren trước khi mở bao gói.
• Cắt ống vuông, làm sạch ba via, giữ tiết diện tròn và không để bụi vào lòng ống.
• Lắp phía ren bằng tay trước; chỉ dùng cờ lê khi đã chắc chắn ren ăn khớp.

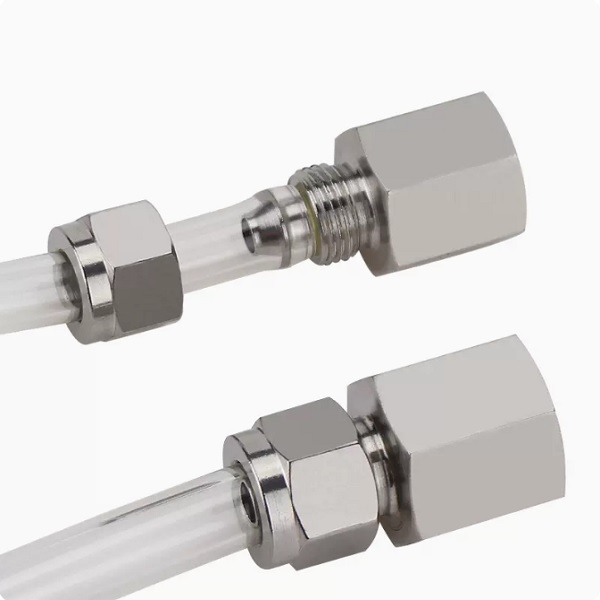

• Đưa ống vào đầu siết đúng chiều sâu, giữ thẳng trục và thao tác theo hướng dẫn kỹ thuật.
• Đỡ tuyến ống để không truyền tải uốn lên thân.
• Tăng áp theo từng bước, dò rò ở cả hai phía và ghi nhận kết quả.

Dấu hiệu cần dừng và kiểm tra lại

Dừng thao tác nếu ren chỉ vào được ít vòng rồi kẹt, thân bị lệch trục, ống méo tại vùng kẹp, đai ốc không chạy đều hoặc cần lực bất thường. Sau cấp áp, bất kỳ dấu trượt ống, bọt dò rò, tiếng xì hay xoay thân đều phải được xử lý sau khi xả áp.

Không siết bù liên tục khi chưa xác định nguồn rò. Phía ống và phía ren dùng hai cơ chế khác nhau; cần khoanh vùng đúng để tránh làm hỏng thêm chi tiết.

Định tuyến sang các cấu hình liên quan

Nếu thiết bị có cổng ren trong, đối chiếu đầu nối thẳng Inox 304 siết ống – ren ngoài. Khi quy trình ưu tiên tháo lắp nhanh và điều kiện ống phù hợp, xem đầu ghim ống – ren trong. Nếu tuyến phải đổi hướng tại cổng, cân nhắc co Inox 304 siết ống – ren trong. Toàn bộ họ vật liệu có thể xem tại đầu nối nhanh Inox.

Câu hỏi thường gặp

Có thể chọn theo đường kính trong của ống không?

Không. Đầu siết trong bộ này được nhận diện theo đường kính ngoài. Hai ống có cùng đường kính trong nhưng độ dày thành khác nhau có thể có OD khác nhau.

Ren cùng cỡ inch có chắc chắn lắp được không?

Chưa chắc. Hệ ren, bước ren, góc biên dạng và dạng côn hoặc song song phải tương thích. Cần đối chiếu tài liệu hoặc mẫu thật.

Có thể dùng cho nước, dầu hoặc hóa chất không?

Chỉ khi vật liệu thân, chi tiết làm kín, ống và giới hạn vận hành đã được xác nhận cho lưu chất cụ thể. Không nên suy luận chỉ từ tên Inox 304.

Đầu siết khác đầu ghim ở điểm nào?

Đầu siết dùng đai ốc và chi tiết kẹp theo cấu tạo; đầu ghim dùng cơ cấu giữ nhanh. Hai kiểu có quy trình lắp, yêu cầu ống và cách tháo khác nhau.

Thông tin nên gửi khi yêu cầu báo giá

Hãy cung cấp OD ống, cỡ và chuẩn ren, vật liệu ống, lưu chất, áp suất, nhiệt độ, số lượng, ảnh cổng lắp cùng yêu cầu hồ sơ nếu có. Khi các dữ liệu này đầy đủ, việc chọn đúng một trong 24 biến thể sẽ nhanh và đáng tin cậy hơn.
