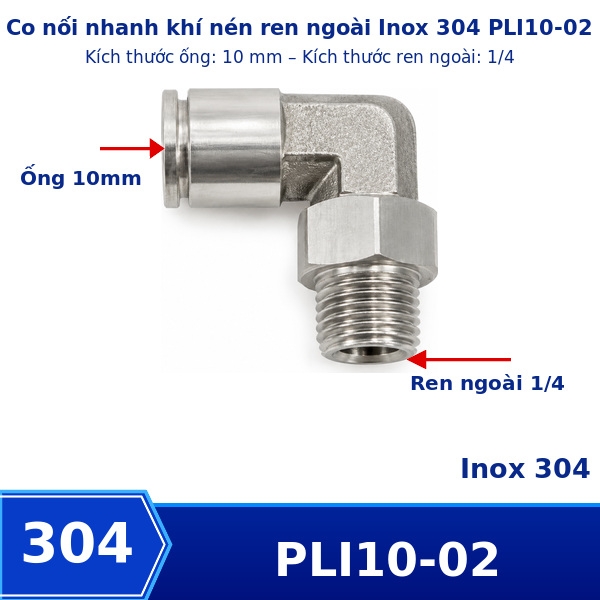

Co nối nhanh khí nén Inox 304 ghim ống 10 mm ren ngoài 1/4

Khi thiết kế tuyến khí trong tủ điều khiển, cần xem co 90 độ như một điểm chuyển hướng cơ học của tuyến ống. Hai phía kết nối gồm đầu nhận ống OD 10 mm và đầu ren 1/4 phải đúng, đồng thời thân co không nên nhận lực kéo liên tục từ ống.

Bố trí tại vị trí sử dụng

Trong tuyến khí trong tủ điều khiển, co 90 độ có nhiệm vụ đưa tuyến ống rời khỏi cổng thiết bị theo hướng gọn hơn. Không nên để thân co gánh trọng lượng của bó ống. Với ống 10 mm, hãy bố trí điểm đỡ đủ gần nhưng vẫn chừa khoảng cho thao tác tháo. Riêng khả năng nhận biết rò nhỏ cần được quan sát sau khi căn hướng xong.

Rủi ro cơ học thường bị bỏ qua

Co 90 độ thay đổi hướng của tuyến nên dễ nhận mô-men nếu ống bị kéo ngang. Với đầu ống 10 mm và đầu ren 1/4, cần tránh dùng fitting như điểm treo hoặc điểm ép bó ống vào khung. Tại tuyến khí trong tủ điều khiển, rủi ro đáng chú ý nhất là khả năng nhận biết rò nhỏ; gá đỡ đúng vị trí thường hiệu quả hơn việc tăng lực siết.

Đọc đúng hai kích thước trước khi lắp

Phía ống dùng OD 10 mm, còn phía ren ngoài 1/4 làm việc với cổng ren tương ứng. OD ống và cỡ ren phải được xác định riêng cho từng phía kết nối; không suy cỡ ren từ đường kính ống. Với tuyến khí trong tủ điều khiển, nên xác định chuẩn ren trên thiết bị trước, sau đó mới chọn OD ống. Ống phù hợp: PU, PA/Nylon; PE tùy loại ống và điều kiện sử dụng. Trọng tâm cần kiểm tra ở vị trí này là khả năng nhận biết rò nhỏ.

Trình tự lắp để tránh tạo lỗi mới

• Khóa nguồn khí và xả áp hoàn toàn trước khi thao tác.
• Kiểm tra cổng ren 1/4; bắt ren bằng tay trước, dừng nếu kẹt sớm hoặc lệch trục.
• Chuẩn bị đầu ống OD 10 mm vuông, sạch và không biến dạng.
• Giữ thân co ổn định trong lúc hoàn thiện phía ren hoặc phía siết; không dùng ống làm tay đòn.
• Căn hướng co theo tuyến khí trong tủ điều khiển, sau đó cố định tuyến ống để giảm tải lên fitting.
• Cấp áp từ từ và kiểm tra riêng từng phía của mối nối.

Kiểm tra sau khi máy đã chạy

Kiểm tra tĩnh ngay sau lắp chỉ là bước đầu. Khi tuyến khí trong tủ điều khiển đã chạy đủ chu kỳ, quan sát lại khả năng nhận biết rò nhỏ, hướng của co, độ dịch chuyển của ống và dấu rò nhỏ. Nếu tốc độ cơ cấu thay đổi, cần xem cả chênh áp của tuyến thay vì quy mọi vấn đề cho fitting.

Mở rộng lựa chọn khi cổng hoặc OD thay đổi

Xem nhóm co Inox 304 ghim nhanh – ren ngoài để chọn đầy đủ cỡ. Các lựa chọn gần gồm co 16 mm – ren 1/4; co 14 mm – ren 1/4; co 12 mm – ren 1/4. Khi cần đổi kiểu kết nối, xem nhóm chức năng liên quan hoặc hệ đầu nối Inox 304.

Kiểm tra mối nối sau khi hệ thống vận hành

Với tuyến khí trong tủ điều khiển, lần kiểm tra này tập trung vào khả năng nhận biết rò nhỏ. Quan sát khi cơ cấu ở trạng thái tải thực, sau đó so sánh với lúc máy đứng yên. Nếu hướng ống thay đổi hoặc thân co chịu lực ngang, cần chỉnh điểm gá trước khi tăng lực siết. Đầu nối ống 10 mm và đầu ren 1/4 nên được kiểm tra riêng từng phía để xác định đúng nguyên nhân.

Vì sao mua hàng tại KDT PHÚ MỸ/TDKMART.COM

Khi chọn co Inox 304 cho tuyến khí trong tủ điều khiển, KDT PHÚ MỸ có thể hỗ trợ xác định đúng OD 10 mm, phía ren ngoài 1/4 và kiểu giữ ống ghim nhanh. Nên cung cấp ảnh cổng thiết bị, số đo OD, hướng đi của ống và điều kiện làm việc để chọn đúng ngay từ đầu, đồng thời tránh phải thêm đầu chuyển hoặc sửa tuyến sau khi lắp.
