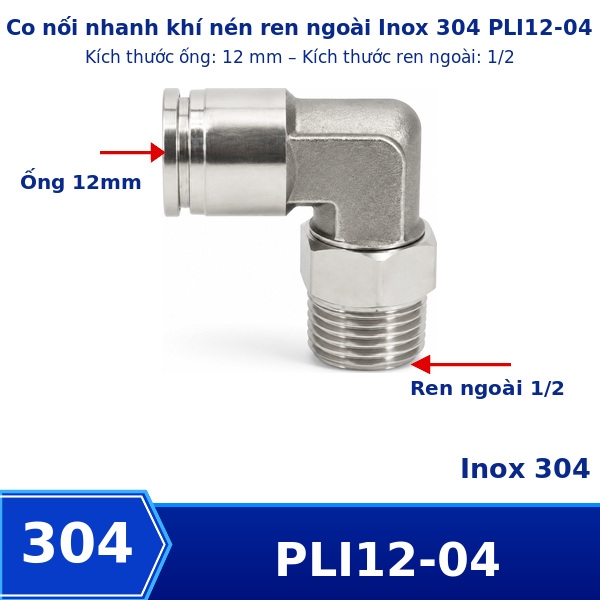

Co nối nhanh khí nén Inox 304 ghim ống 12 mm ren ngoài 1/2

Khi thiết kế nhánh cấp khí cho cơ cấu kẹp, cần xem co 90 độ như một điểm chuyển hướng cơ học của tuyến ống. Cặp OD 12 mm và ren 1/2 phải đúng, đồng thời thân co không nên nhận lực kéo liên tục từ ống.

Đọc đúng hai kích thước trước khi lắp

Phía ống dùng OD 12 mm, còn phía ren ngoài 1/2 làm việc với cổng ren tương ứng. Hai thông số này độc lập; không suy cỡ ren từ đường kính ống. Với nhánh cấp khí cho cơ cấu kẹp, nên xác định chuẩn ren trên thiết bị trước, sau đó mới chọn OD ống. Ống phù hợp: PU, PA/Nylon; PE tùy loại ống và điều kiện sử dụng. Trọng tâm cần kiểm tra ở vị trí này là rung truyền vào thân co.

Những lỗi lựa chọn dễ gặp ở cỡ này

Các lỗi đáng chú ý gồm nhầm OD 12 mm với đường kính trong, coi mọi ren 1/2 là cùng chuẩn, dùng đầu ống đã xước, căn hướng co bằng cách nới ren đang chịu áp, hoặc để bó ống kéo lệch thân. Một lỗi khác là chọn đúng hai kích thước nhưng thiếu khoảng bảo trì, khiến lần tháo sau phải xoay cả fitting.

Dấu hiệu cần xử lý trước khi cấp áp

Nếu đầu ống 12 mm bị méo, ren 1/2 ăn lệch, thân co bị ép sát vách hoặc tuyến ống tự kéo co về một phía, nên xử lý ngay khi hệ thống chưa có áp. Đây là thời điểm dễ sửa nhất và tránh phải tháo lại sau khi máy đã chạy.

Cơ chế giữ ống quyết định cách thao tác

Đầu ghim giữ ống bằng cơ cấu kẹp trên bề mặt ngoài và cho phép tháo bằng vòng nhả sau khi đã xả áp. Với OD 12 mm, đầu cắt phải vuông, không xước sâu và không méo. Khi đưa ống vào, thao tác theo trục; sau đó kéo nhẹ để kiểm tra khả năng giữ.

Trình tự lắp để tránh tạo lỗi mới

• Khóa nguồn khí và xả áp hoàn toàn trước khi thao tác.
• Kiểm tra cổng ren 1/2; bắt ren bằng tay trước, dừng nếu kẹt sớm hoặc lệch trục.
• Chuẩn bị đầu ống OD 12 mm vuông, sạch và không biến dạng.
• Giữ thân co ổn định trong lúc hoàn thiện phía ren hoặc phía siết; không dùng ống làm tay đòn.
• Căn hướng co theo nhánh cấp khí cho cơ cấu kẹp, sau đó cố định tuyến ống để giảm tải lên fitting.
• Cấp áp từ từ và kiểm tra riêng từng phía của mối nối.

Bố trí tại vị trí sử dụng

Trong nhánh cấp khí cho cơ cấu kẹp, co 90 độ có nhiệm vụ đưa tuyến ống rời khỏi cổng thiết bị theo hướng gọn hơn. Không nên để thân co gánh trọng lượng của bó ống. Với ống 12 mm, hãy bố trí điểm đỡ đủ gần nhưng vẫn chừa khoảng cho thao tác tháo. Riêng rung truyền vào thân co cần được quan sát sau khi căn hướng xong.

Mở rộng lựa chọn khi cổng hoặc OD thay đổi

Xem nhóm co Inox 304 ghim nhanh – ren ngoài để chọn đầy đủ cỡ. Các lựa chọn gần gồm co 16 mm – ren 1/2; co 14 mm – ren 1/2; co 12 mm – ren 1/4. Khi cần đổi kiểu kết nối, xem nhóm chức năng liên quan hoặc hệ đầu nối Inox 304.
