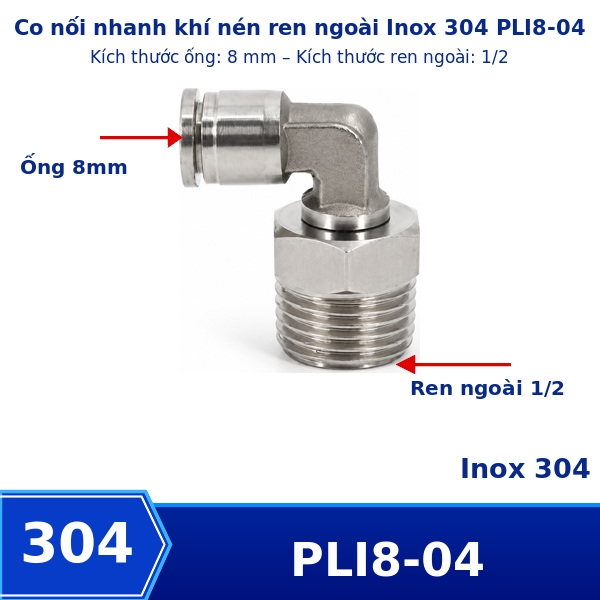

Co nối nhanh khí nén Inox 304 ghim ống 8 mm ren ngoài 1/2

Ở cổng thiết bị đặt sát tấm gá, lựa chọn co không chỉ là ghép đúng ống 8 mm với ren 1/2. Hướng ra của ống, tải cơ học và khoảng bảo trì quyết định mối nối có ổn định sau nhiều chu kỳ hay không.

Rủi ro cơ học thường bị bỏ qua

Co 90 độ thay đổi hướng của tuyến nên dễ nhận mô-men nếu ống bị kéo ngang. Với đầu ống 8 mm và đầu ren 1/2, cần tránh dùng fitting như điểm treo hoặc điểm ép bó ống vào khung. Tại cổng thiết bị đặt sát tấm gá, rủi ro đáng chú ý nhất là hướng co so với mặt gá; gá đỡ đúng vị trí thường hiệu quả hơn việc tăng lực siết.

Trình tự lắp để tránh tạo lỗi mới

• Khóa nguồn khí và xả áp hoàn toàn trước khi thao tác.
• Kiểm tra cổng ren 1/2; bắt ren bằng tay trước, dừng nếu kẹt sớm hoặc lệch trục.
• Chuẩn bị đầu ống OD 8 mm vuông, sạch và không biến dạng.
• Giữ thân co ổn định trong lúc hoàn thiện phía ren hoặc phía siết; không dùng ống làm tay đòn.
• Căn hướng co theo cổng thiết bị đặt sát tấm gá, sau đó cố định tuyến ống để giảm tải lên fitting.
• Cấp áp từ từ và kiểm tra riêng từng phía của mối nối.

Dấu hiệu cần xử lý trước khi cấp áp

Nếu đầu ống 8 mm bị méo, ren 1/2 ăn lệch, thân co bị ép sát vách hoặc tuyến ống tự kéo co về một phía, nên xử lý ngay khi hệ thống chưa có áp. Đây là thời điểm dễ sửa nhất và tránh phải tháo lại sau khi máy đã chạy.

Đọc đúng hai kích thước trước khi lắp

Phía ống dùng OD 8 mm, còn phía ren ngoài 1/2 làm việc với cổng ren tương ứng. OD ống và cỡ ren phải được xác định riêng cho từng phía kết nối; không suy cỡ ren từ đường kính ống. Với cổng thiết bị đặt sát tấm gá, nên xác định chuẩn ren trên thiết bị trước, sau đó mới chọn OD ống. Ống phù hợp: PU, PA/Nylon; PE tùy loại ống và điều kiện sử dụng. Trọng tâm cần kiểm tra ở vị trí này là hướng co so với mặt gá.

Kiểm tra sau khi máy đã chạy

Kiểm tra tĩnh ngay sau lắp chỉ là bước đầu. Khi cổng thiết bị đặt sát tấm gá đã chạy đủ chu kỳ, quan sát lại hướng co so với mặt gá, hướng của co, độ dịch chuyển của ống và dấu rò nhỏ. Nếu tốc độ cơ cấu thay đổi, cần xem cả chênh áp của tuyến thay vì quy mọi vấn đề cho fitting.

Bố trí tại vị trí sử dụng

Trong cổng thiết bị đặt sát tấm gá, co 90 độ có nhiệm vụ đưa tuyến ống rời khỏi cổng thiết bị theo hướng gọn hơn. Không nên để thân co gánh trọng lượng của bó ống. Với ống 8 mm, hãy bố trí điểm đỡ đủ gần nhưng vẫn chừa khoảng cho thao tác tháo. Riêng hướng co so với mặt gá cần được quan sát sau khi căn hướng xong.

Mở rộng lựa chọn khi cổng hoặc OD thay đổi

Xem nhóm co Inox 304 ghim nhanh – ren ngoài để chọn đầy đủ cỡ. Các lựa chọn gần gồm co 16 mm – ren 1/2; co 14 mm – ren 1/2; co 12 mm – ren 1/2. Khi cần đổi kiểu kết nối, xem nhóm chức năng liên quan hoặc hệ đầu nối Inox 304.
