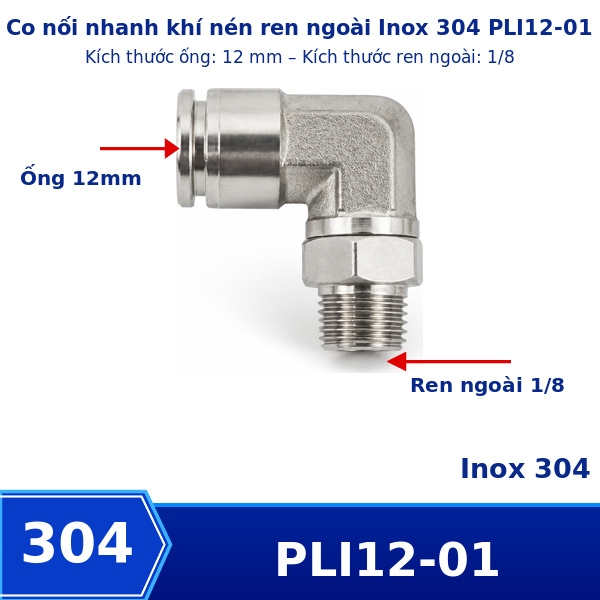

Co nối nhanh khí nén Inox 304 ghim ống 12 mm ren ngoài 1/8

Ở vị trí gần bộ lọc–điều áp, lựa chọn co không chỉ là ghép đúng ống 12 mm với ren 1/8. Hướng ra của ống, tải cơ học và khoảng bảo trì quyết định mối nối có ổn định sau nhiều chu kỳ hay không.

Trình tự lắp để tránh tạo lỗi mới

• Khóa nguồn khí và xả áp hoàn toàn trước khi thao tác.
• Kiểm tra cổng ren 1/8; bắt ren bằng tay trước, dừng nếu kẹt sớm hoặc lệch trục.
• Chuẩn bị đầu ống OD 12 mm vuông, sạch và không biến dạng.
• Giữ thân co ổn định trong lúc hoàn thiện phía ren hoặc phía siết; không dùng ống làm tay đòn.
• Căn hướng co theo vị trí gần bộ lọc–điều áp, sau đó cố định tuyến ống để giảm tải lên fitting.
• Cấp áp từ từ và kiểm tra riêng từng phía của mối nối.

Cơ chế giữ ống quyết định cách thao tác

Đầu ghim giữ ống bằng cơ cấu kẹp trên bề mặt ngoài và cho phép tháo bằng vòng nhả sau khi đã xả áp. Với OD 12 mm, đầu cắt phải vuông, không xước sâu và không méo. Khi đưa ống vào, thao tác theo trục; sau đó kéo nhẹ để kiểm tra khả năng giữ.

Đọc đúng hai kích thước trước khi lắp

Phía ống dùng OD 12 mm, còn phía ren ngoài 1/8 làm việc với cổng ren tương ứng. OD ống và cỡ ren phải được xác định riêng cho từng phía kết nối; không suy cỡ ren từ đường kính ống. Với vị trí gần bộ lọc–điều áp, nên xác định chuẩn ren trên thiết bị trước, sau đó mới chọn OD ống. Ống phù hợp: PU, PA/Nylon; PE tùy loại ống và điều kiện sử dụng. Trọng tâm cần kiểm tra ở vị trí này là chênh áp của toàn tuyến.

Bố trí tại vị trí sử dụng

Trong vị trí gần bộ lọc–điều áp, co 90 độ có nhiệm vụ đưa tuyến ống rời khỏi cổng thiết bị theo hướng gọn hơn. Không nên để thân co gánh trọng lượng của bó ống. Với ống 12 mm, hãy bố trí điểm đỡ đủ gần nhưng vẫn chừa khoảng cho thao tác tháo. Riêng chênh áp của toàn tuyến cần được quan sát sau khi căn hướng xong.

Tìm nguyên nhân rò theo đúng phía

Nếu rò ở phía ống 12 mm, kiểm tra mặt cắt, vết xước, độ sâu lắp, độ tròn và cơ cấu ghim nhanh. Nếu rò ở phía ren ngoài 1/8, kiểm tra chuẩn ren, bề mặt ren và cách làm kín. Không siết đồng loạt cả hai phía khi chưa biết điểm rò; cách đó có thể làm biến dạng chi tiết đang tốt mà vẫn không xử lý được nguyên nhân.

Mở rộng lựa chọn khi cổng hoặc OD thay đổi

Xem nhóm co Inox 304 ghim nhanh – ren ngoài để chọn đầy đủ cỡ. Các lựa chọn gần gồm co 12 mm – ren 1/2; co 12 mm – ren 1/4; co 10 mm – ren 1/8. Khi cần đổi kiểu kết nối, xem nhóm chức năng liên quan hoặc hệ đầu nối Inox 304.

Kiểm tra độ ổn định sau khi cấp khí

Với vị trí gần bộ lọc–điều áp, lần kiểm tra này tập trung vào chênh áp của toàn tuyến. Quan sát khi cơ cấu ở trạng thái tải thực, sau đó so sánh với lúc máy đứng yên. Nếu hướng ống thay đổi hoặc thân co chịu lực ngang, cần chỉnh điểm gá trước khi tăng lực siết. Đầu nối ống 12 mm và đầu ren 1/8 nên được kiểm tra riêng từng phía để xác định đúng nguyên nhân.
