Đầu nối chữ thập khí nén ống 14 mm

Đầu nối chữ thập khí nén ống 6 mm – PZA-6

Cỡ 6 mm là lựa chọn linh hoạt cho nhiều máy đóng gói và bộ gá. Nó đủ gọn để đi quanh cảm biến, xy lanh nhỏ và cơ cấu chặn, đồng thời dễ bố trí hơn ống lớn trong khung máy dày đặc.

Hãy lập danh sách các cơ cấu lấy khí từ nút giao và xem chúng chạy đồng thời hay nối tiếp. Bốn xi lanh nhỏ cùng tăng tốc có thể tạo đỉnh tiêu thụ khác hẳn bốn nhánh điều khiển luân phiên.

Cỡ 6 mm trong máy đóng gói

Máy đóng gói có nhiều chuyển động lặp nên điểm chia 6 mm cần tránh gần khớp bản lề, dây curoa và mép tôn. Khoảng cách an toàn giúp ống không bị quệt theo mỗi chu kỳ.

Khi cơ cấu chặn và đẩy phôi hoạt động gần nhau, hãy quan sát tốc độ ở thời điểm cả hai cùng chuyển động. Đây là lúc sụt áp cục bộ dễ lộ rõ nhất.

Đặc điểm của đầu nối chữ thập khí nén ống 6 mm

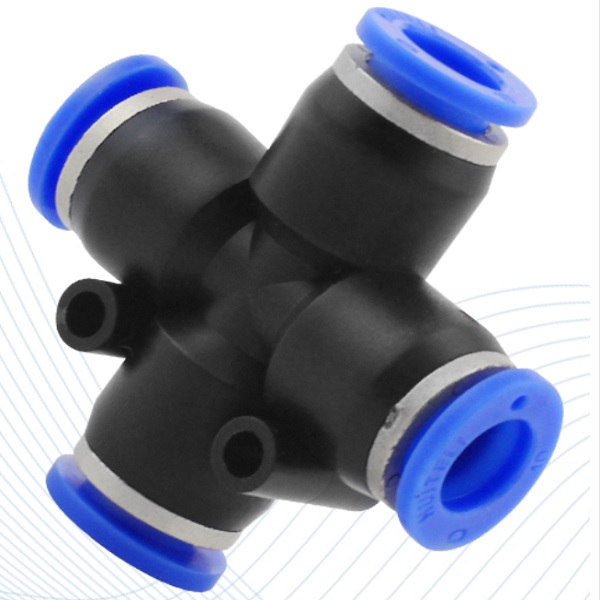

• Mã hàng PZA-6; bốn vị trí ghim dùng chung cỡ 6 mm.
• Vật liệu thân: nhựa kỹ thuật.
• Môi chất phù hợp: khí nén, khí sạch; áp suất 0–10 bar; nhiệt độ 0–60°C.

Khi sử dụng tại cơ cấu kẹp, chặn sản phẩm và đẩy phôi, người lắp nên chọn đúng vật liệu ống, giữ nguồn khí sạch, hạn chế rung động và tuân thủ quy trình an toàn của máy.

Chuẩn bị tuyến 6 mm

Chừa đoạn thẳng ngay sau vòng nhả trước khi uốn ống về từng hướng. Nếu uốn sát thân, lực đàn hồi của ống sẽ kéo lệch cổng theo thời gian. Kẹp đỡ nên giữ ống nhưng không siết biến dạng tiết diện.

Ống 6 mm dễ luồn nhưng không nên uốn gấp để tiết kiệm vài centimet. Một vòng cong êm giảm tải ngang và làm thao tác rút ống thuận lợi hơn.

Hoàn thiện mối ghim

Xả áp, tạo mặt cắt phẳng và lau sạch bề mặt. Đưa ống vào đúng trục, không ấn vòng nhả trong lúc cắm. Một lực kéo thử nhỏ cho biết đầu ống đã qua vùng giữ hay chưa.

Theo dõi trong chu kỳ máy

Máy đóng gói thường rung theo chu kỳ và có bụi màng hoặc vụn bao bì. Kiểm tra độ sạch quanh vòng nhả và điểm cọ xát của ống trong mỗi đợt bảo dưỡng giúp phát hiện hư hỏng sớm.

Bụi màng bao bì có thể bám quanh vòng nhả. Lau sạch bằng phương pháp được nhà máy cho phép trước khi tháo để bụi không đi vào đường khí.

Lưu lượng dành cho nhiều xi lanh nhỏ làm việc theo chu kỳ

Nếu máy đổi nhịp sản xuất, đánh giá lại nhu cầu thay vì giữ nguyên kết quả cũ. Đỉnh tiêu thụ mới có thể xuất hiện dù phần cứng không thay đổi.

Với 6 mm, hãy so sánh chu kỳ riêng lẻ và chu kỳ đồng thời của cụm kẹp, chặn, đẩy. Khác biệt giữa hai lần thử cho biết mức dự phòng lưu lượng.

Đặt cạnh kiểu chữ Y và ngã năm

So với 4 mm, cỡ 6 mm tạo dư địa lưu lượng tốt hơn nhưng chiếm thêm không gian. So với 8 mm, nó nhẹ và dễ luồn hơn. Quyết định nên theo lưu lượng và chiều dài, không theo thói quen của thợ.

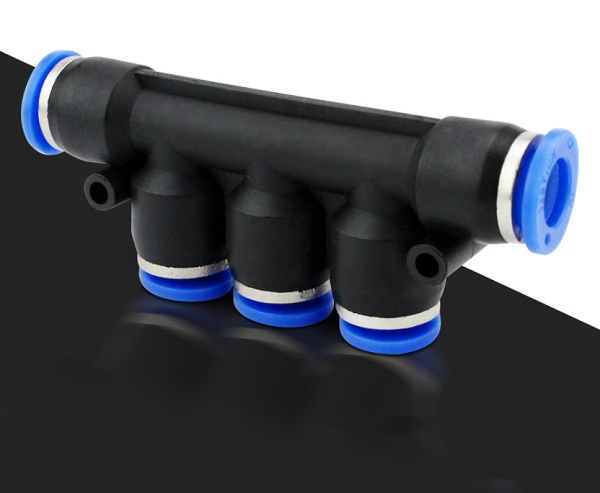

Ba hướng có thể dùng đầu nối khí nén chữ Y; năm hướng có thể xem ngã năm nối ống khí nén. Tất cả kiểu cắm nhanh khác được tập hợp tại đầu nối nhanh khí nén.

Đi tới cỡ khác từ PZA-6

Quay về đầu nối chữ thập khí nén 4 đầu ghim ống bằng nhau. Các lựa chọn ngang gồm đầu nối chữ thập khí nén ống 4 mm, đầu nối chữ thập khí nén ống 8 mm, đầu nối chữ thập khí nén ống 10 mm, đầu nối chữ thập khí nén ống 12 mm, đầu nối chữ thập khí nén ống 14 mm, đầu nối chữ thập khí nén ống 16 mm.

Kiểm tra thực tế cỡ 6 mm

Tại cơ cấu kẹp, chặn sản phẩm và đẩy phôi, nên lưu ảnh bố trí cùng tên sản phẩm để ca sau nhận biết bốn hướng trước lúc tháo.

Kiểm tra thực tế cỡ 6 mm

Dấu hiệu như tiếng xì khi chạm ống, vết cọ hoặc thân dịch chuyển đều cần được xử lý sớm ở tuyến 6 mm.

Kiểm tra thực tế cỡ 6 mm

Hãy thử từng hướng ở tốc độ thấp trước, sau đó mới đưa cụm chia khí trở lại chu kỳ sản xuất đầy đủ.

Kiểm tra thực tế cỡ 6 mm

Tại cơ cấu kẹp, chặn sản phẩm và đẩy phôi, nên lưu ảnh bố trí cùng tên sản phẩm để ca sau nhận biết bốn hướng trước lúc tháo.

Vì sao mua hàng tại TDKMART?

Khi đặt mua đầu nối chữ thập khí nén ống 6 mm, hãy cung cấp số lượng, môi chất, áp suất, nhiệt độ và vị trí sử dụng. Dải cỡ từ 4 đến 16 mm thuận tiện cho việc chọn đúng sản phẩm và chuẩn hóa vật tư dự phòng.
