Đầu nối chữ thập khí nén

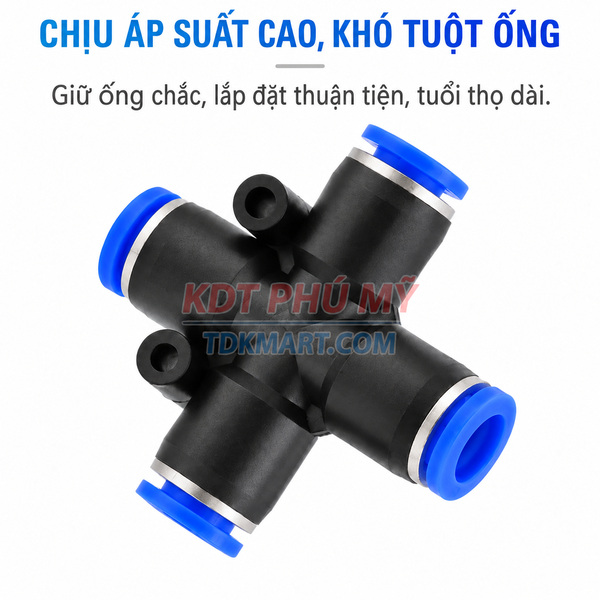

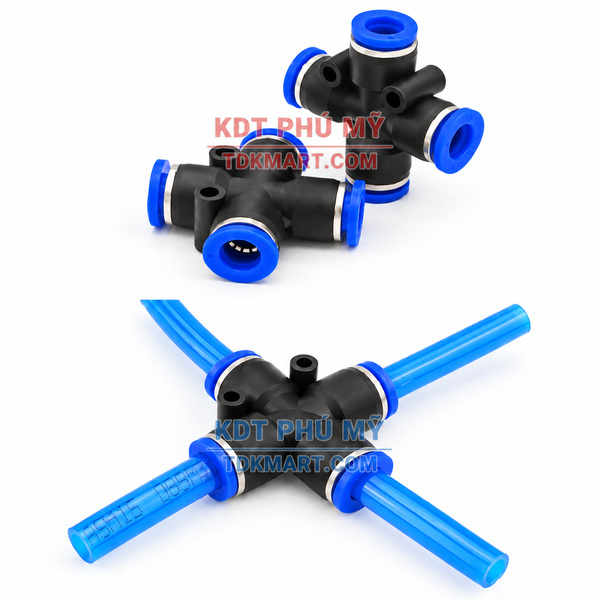

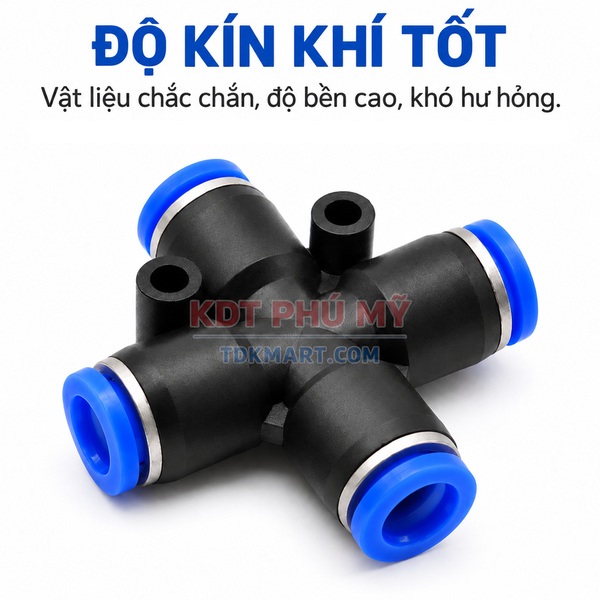

Đầu nối chữ thập khí nén 4 đầu ghim ống bằng nhau

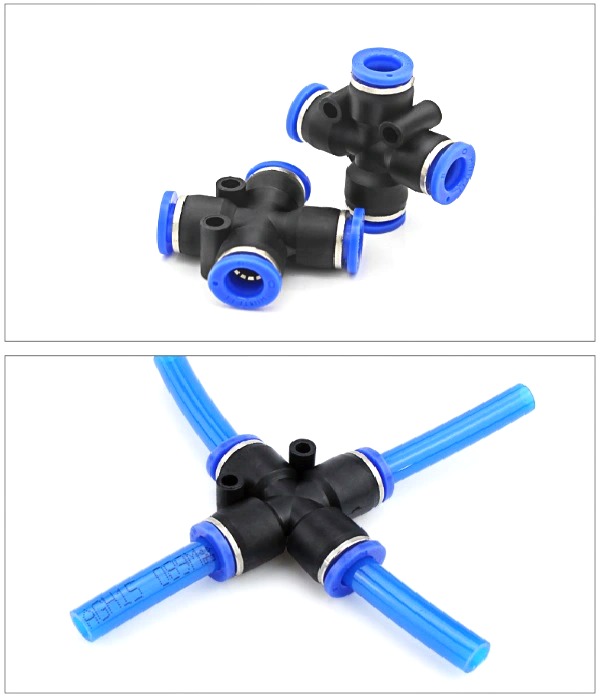

Đầu nối chữ thập khí nén tạo một nút giao bốn hướng bằng cơ cấu cắm nhanh. Bốn cổng dùng cùng đường kính ngoài của ống, vì vậy kỹ thuật viên có thể tổ chức một cụm phân phối cân đối mà không phải ghép nhiều đầu T. Kiểu bố trí này phù hợp khi bốn tuyến ống gặp nhau tại một vị trí, khi cần chia khí từ một tuyến cấp sang ba hướng, hoặc khi muốn gom đường ống quanh một bàn máy theo hình chữ thập.

Dòng PZA tại TDKMART.COM gồm các cỡ 4, 6, 8, 10, 12, 14 và 16 mm. Việc chọn cỡ phải dựa vào đường kính ngoài thực tế của ống, nhu cầu lưu lượng, chiều dài tuyến và số cơ cấu có thể hoạt động đồng thời. Có thể xem toàn bộ đầu nối nhanh khí nén khi cần phối hợp thêm kiểu thẳng, co, giảm hoặc đầu có ren.

Bảy lựa chọn theo đường kính ngoài của ống

Mỗi lựa chọn dưới đây dẫn đến nội dung riêng theo đúng cỡ. Cỡ nhỏ ưu tiên độ gọn và khả năng đi ống trong tủ máy; cỡ lớn cần quan tâm thêm đến lưu lượng, bán kính uốn và lực cơ học do ống tác động lên thân nối.

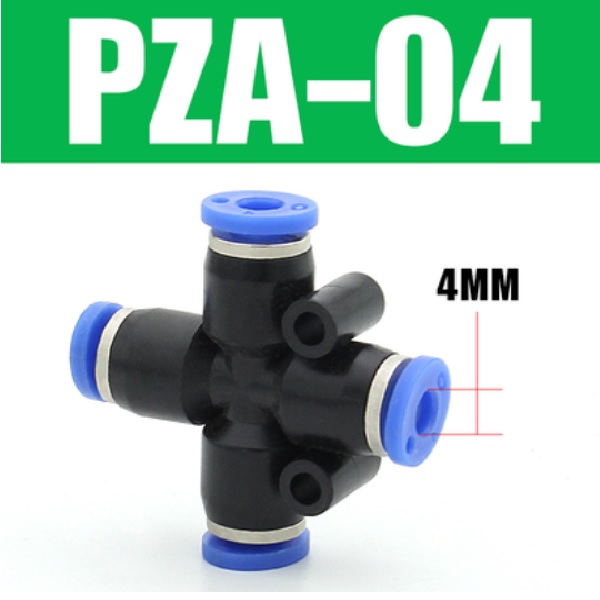

• Đầu nối chữ thập khí nén ống 4 mm – mã PZA-4, phù hợp với mạch điều khiển nhỏ và cụm cơ cấu chính xác.

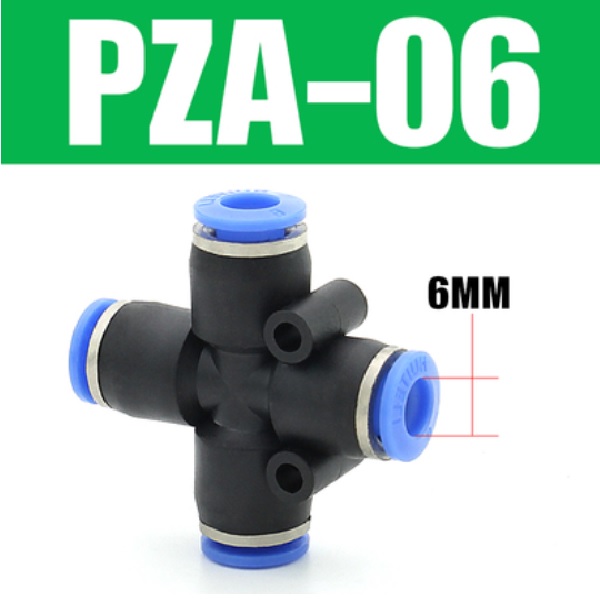

• Đầu nối chữ thập khí nén ống 6 mm – mã PZA-6, phù hợp với máy đóng gói và cụm chấp hành cỡ nhỏ.

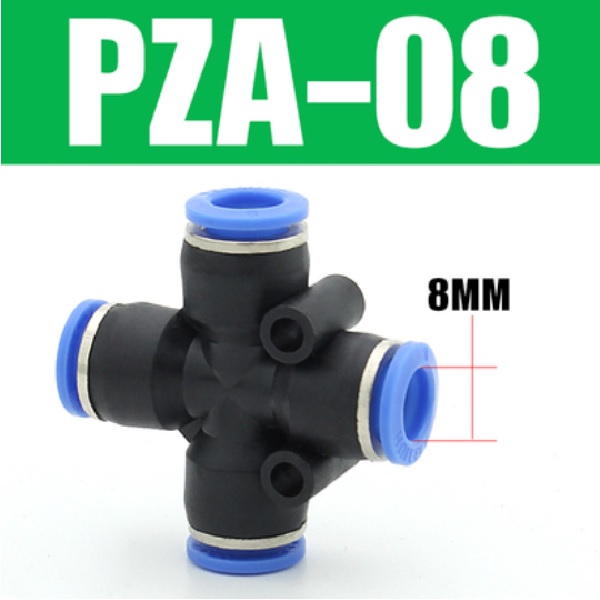

• Đầu nối chữ thập khí nén ống 8 mm – mã PZA-8, phù hợp với cụm phân phối khí quanh băng tải.

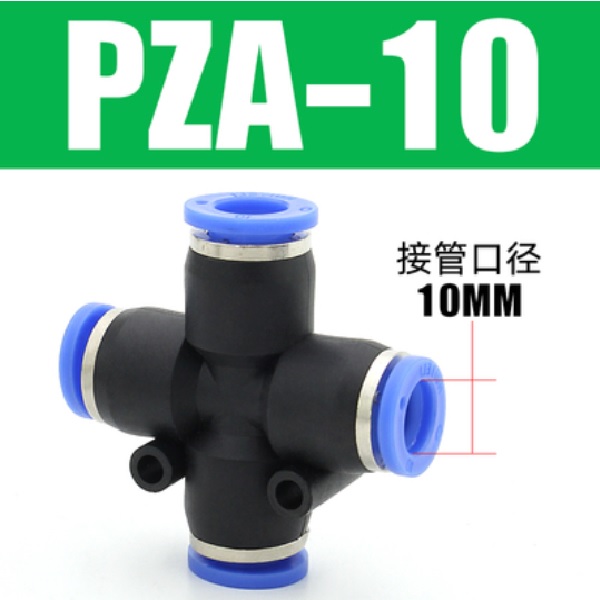

• Đầu nối chữ thập khí nén ống 10 mm – mã PZA-10, phù hợp với cụm van và nhánh cấp khí tại máy sản xuất.

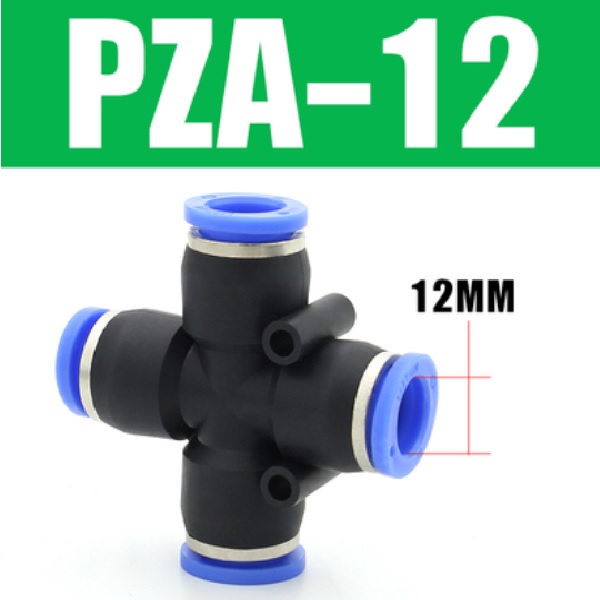

• Đầu nối chữ thập khí nén ống 12 mm – mã PZA-12, phù hợp với điểm chia cục bộ cho thiết bị cần lượng khí khá.
• Đầu nối chữ thập khí nén ống 14 mm – mã PZA-14, phù hợp với mạng ống cỡ lớn nhưng vẫn cần chia tại một điểm gọn.
• Đầu nối chữ thập khí nén ống 16 mm – mã PZA-16, phù hợp với điểm chia bốn hướng cho tuyến ống cỡ lớn.

Khi nào một nút giao bốn hướng đem lại lợi ích rõ nhất?

Một thân nối duy nhất giúp giảm số chi tiết so với phương án ghép nhiều đầu nối. Ít mối ghép hơn đồng nghĩa với ít vị trí cần kiểm tra hơn sau lắp đặt. Bố cục bốn hướng cũng giúp thợ bảo trì nhìn nhanh tuyến nào đi đến van, xi lanh, đầu thổi hoặc dụng cụ. Giá trị lớn nhất không nằm ở việc tạo thật nhiều nhánh, mà ở chỗ tạo đúng số nhánh tại đúng vị trí và giữ đường ống dễ nhận biết.

Không phải mọi sơ đồ đều nên dùng hình chữ thập. Nếu chỉ cần hai hướng rẽ, đầu chữ T thường đủ. Nếu hướng ống cần tỏa mềm theo góc chéo, nhóm chữ Y có thể hợp lý hơn. Khi số nhánh vượt quá bốn hoặc cần gom nhiều tuyến cùng cỡ, ngã năm là lựa chọn đáng cân nhắc. Sự phù hợp của hình học giúp ống bớt uốn gắt, giảm lực kéo lên vòng nhả và dành được khoảng trống thao tác.

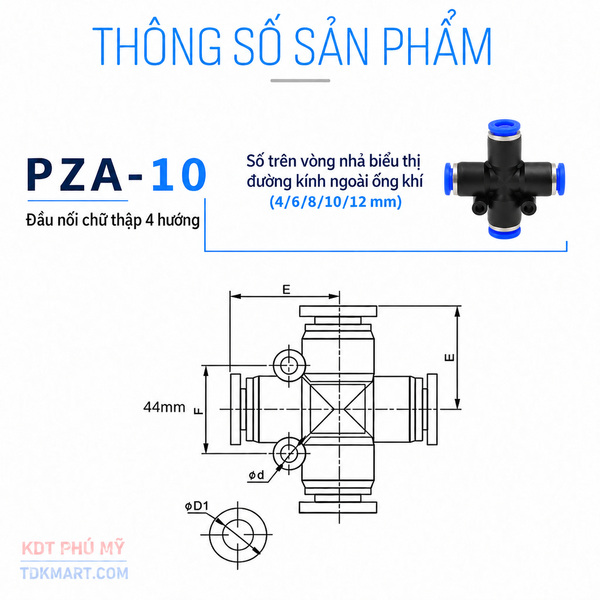

Thông số sử dụng của đầu nối chữ thập khí nén

• Kiểu: bốn đầu ghim ống bằng nhau, thân bố trí chữ thập.
• Vật liệu thân: nhựa kỹ thuật.
• Môi chất phù hợp: khí nén và khí sạch.
• Áp suất làm việc: 0–10 bar.
• Nhiệt độ làm việc: 0–60°C.
• Mã cỡ theo dòng: PZA-4, PZA-6, PZA-8, PZA-10, PZA-12, PZA-14 và PZA-16.

Ngoài áp suất, người dùng nên xem xét nhiệt độ môi trường, chất lượng khí, vật liệu ống, dung sai đường kính ngoài, rung động và lực kéo tại vị trí lắp. Những yếu tố này ảnh hưởng trực tiếp đến độ kín và tuổi thọ của mối ghim, đặc biệt ở máy chạy liên tục hoặc có chuyển động lặp lại.

Cách chọn cỡ theo nhu cầu thực tế

Đo đường kính ngoài, không suy đoán bằng mắt

Ký hiệu 4 mm hay 12 mm nói đến đường kính ngoài của ống đi vào vòng nhả. Hai ống có màu giống nhau vẫn có thể khác cỡ. Hãy đọc ký hiệu in trên ống hoặc dùng dụng cụ đo phù hợp ở đoạn tròn đều, tránh vị trí đã bị kẹp. Nếu thay một đoạn ống cũ, nên kiểm tra phần chưa biến dạng thay vì đo ngay đầu đã ghim lâu ngày.

Ước lượng số cơ cấu chạy đồng thời

Một nút giao có bốn cổng không đảm bảo bốn nhánh nhận lưu lượng giống hệt nhau trong mọi thời điểm. Chiều dài, đường kính ống, số co, van tiết lưu và mức tiêu thụ của từng cơ cấu sẽ quyết định phân bố thực tế. Khi nhiều xi lanh chạy cùng lúc, cần tính lưu lượng cực đại và kiểm tra sụt áp. Nếu các nhánh chỉ làm việc luân phiên, yêu cầu có thể thấp hơn nhưng vẫn phải xét chu kỳ cao điểm.

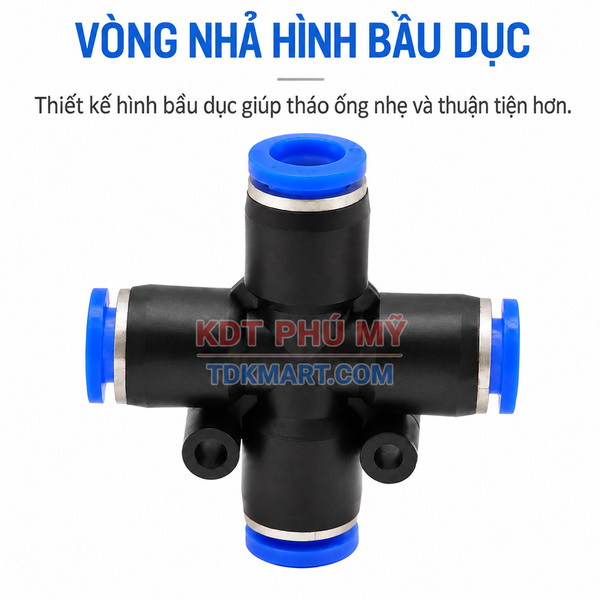

Để đủ khoảng trống cho vòng nhả

Mỗi cổng cần một khoảng thao tác để ngón tay hoặc dụng cụ phù hợp có thể ấn vòng nhả đều. Đặt thân nối sát vách hoặc che kín bằng bó dây khiến việc bảo trì khó hơn. Hãy bố trí nhãn nhận diện ở gần từng tuyến, chừa đoạn ống thẳng trước khi uốn và dùng kẹp đỡ ở vị trí hợp lý. Cách sắp xếp này giảm nguy cơ thợ kéo giật ống khi cần thay nhanh.

Quy trình cắm ống giúp hạn chế rò khí

Hướng dẫn của SMC đối với cơ cấu cắm nhanh nhấn mạnh việc cắt ống vuông góc, không dùng kìm, kéo hoặc dụng cụ làm bẹp tiết diện. Bề mặt ngoài cần sạch và không bị xước. Đưa ống thẳng vào cổng với lực đều cho đến hết hành trình, sau đó kéo nhẹ để xác nhận ống đã được giữ. Không ấn vòng nhả trong lúc cắm vì thao tác đó có thể làm cơ cấu giữ không làm việc đúng cách.

Khi tháo, phải cô lập nguồn, xả hết áp và bảo đảm cơ cấu chấp hành không chuyển động bất ngờ. Ấn vòng nhả đều quanh chu vi, giữ vòng ở trạng thái ép rồi kéo ống theo phương thẳng. Nếu tái sử dụng ống, cắt bỏ đoạn có dấu răng giữ. Đầu ống đã bị hằn, méo hoặc phồng có thể gây rò hay khó tháo trong lần tiếp theo.

Kiểm tra sau lắp và tìm nguyên nhân sự cố

• Nạp áp theo quy trình an toàn của máy, nghe tiếng xì và dùng phương pháp kiểm tra rò được đơn vị phê duyệt.
• Kéo nhẹ từng ống sau khi cắm để phát hiện cổng chưa vào hết hành trình.
• Quan sát bán kính uốn; không để ống bẻ gập ngay sát vòng nhả.
• Kiểm tra kẹp đỡ để bó ống không truyền lực ngang lên thân chữ thập.
• Nếu rò lặp lại, thay đoạn ống lỗi và kiểm tra dung sai đường kính ngoài thay vì chỉ cắm sâu hơn.
• Không dùng thân nối nứt, vòng nhả kẹt hoặc cơ cấu giữ đã lỏng.

Rò khí tại một cổng thường bắt đầu từ đầu cắt xiên, vết xước, ống sai dung sai hoặc ống chưa vào hết. Rò xuất hiện sau một thời gian có thể liên quan đến rung, uốn lặp lại, tải treo hoặc nhiệt độ vượt điều kiện. Việc ghi nhận cổng nào rò, thời điểm rò và trạng thái máy giúp khoanh vùng nguyên nhân tốt hơn thay vì thay đồng loạt tất cả chi tiết.

Tổ chức vật tư và bảo trì theo cỡ

Kho nên tách rõ từng cỡ bằng nhãn lớn và không để các vòng nhả gần giống nhau chung một khay. Mã PZA cùng số cỡ là cách nhận diện nhanh, nhưng vẫn nên đo trực tiếp đường kính ngoài của ống. Với cỡ 14 và 16 mm, nhu cầu có thể ít hơn các cỡ trung bình; một mức tồn tối thiểu hợp lý giúp tránh thay tạm bằng chuỗi đầu giảm làm tăng số mối ghép.

Trong bảo trì định kỳ, kiểm tra tiếng xì khi máy nghỉ, dấu cọ xát trên ống, vị trí kẹp và độ sạch quanh vòng nhả. Không cần tháo ống chỉ để kiểm tra nếu cụm đang kín và ổn định. Khi buộc phải tháo, đánh dấu tuyến trước, xả áp hoàn toàn và che đầu ống sạch để tránh bụi lọt vào. Sau khi lắp lại, thử từng nhánh trước khi đưa máy về chế độ tự động.

Phối hợp với các kiểu chia nhánh khác

Nếu sơ đồ chỉ cần ba cổng, tham khảo đầu nối khí nén chữ Y để tạo hướng tỏa mềm hơn. Khi cần năm cổng cùng cỡ, xem ngã năm nối ống khí nén. Các lựa chọn này không thay thế lẫn nhau theo số lượng đơn thuần; hướng đi ống, khoảng bảo trì và tải cơ học mới là cơ sở quyết định.

Gợi ý thiết kế cho tủ máy và bàn máy

Trong tủ máy, đặt nút giao gần nhóm van nhưng vẫn đủ khoảng mở cửa và thao tác. Trên bàn máy, tránh vùng phoi, cạnh sắc và hành trình của cơ cấu chuyển động. Nếu bốn tuyến đi xa theo bốn phía, thân nối nên được cố định gián tiếp bằng kẹp ống ở khoảng cách thích hợp thay vì để toàn bộ trọng lượng dồn lên một cổng. Đường ống rõ ràng giúp rút ngắn thời gian dò lỗi khi một nhánh mất áp.

Đối với cụm thường xuyên đổi đồ gá, nên chuẩn hóa màu ống hoặc thẻ nhận diện theo chức năng. Không dựa hoàn toàn vào màu nếu nhà máy có nhiều quy ước. Tên cơ cấu và mã nhánh vẫn là thông tin chính. Khi nâng cỡ ống để tăng lưu lượng, phải xem lại van, đầu ren, bộ lọc và tuyến cấp phía trước; một chi tiết lớn ở giữa hệ thống không thể tự khắc phục nút thắt nằm ở nơi khác.

Vì sao mua hàng tại KDT PHÚ MỸ/ TDKMART.COM?

Dải cỡ từ 4 đến 16 mm giúp người mua chọn đúng kích thước cho từng cụm máy và chuẩn hóa vật tư dự phòng. Khi đặt hàng, hãy cung cấp đường kính ngoài của ống, số lượng, môi chất cùng điều kiện vận hành. Thông tin rõ ràng ngay từ đầu giúp giảm nhầm cỡ và rút ngắn thời gian thay thế tại hiện trường
