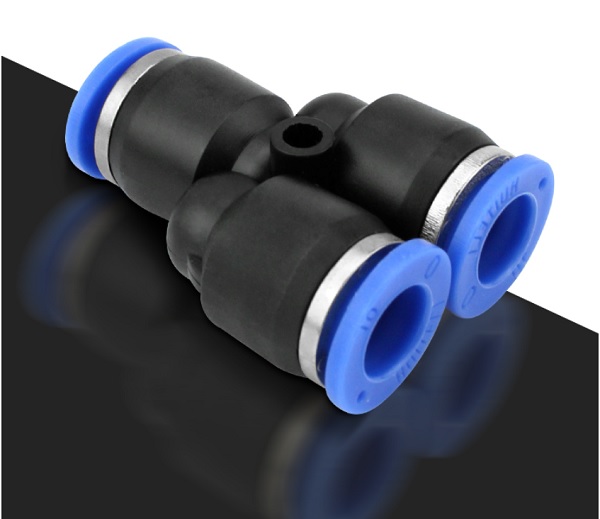

Đầu nối khí nén chữ Y

Đầu nối khí nén chữ Y gồm ba đầu ghim ống bằng nhau, dùng để tách một tuyến khí thành hai hướng hoặc gom ba đoạn ống cùng đường kính tại một điểm. Hình chữ Y tạo hai nhánh xiên, thuận lợi khi đường ống cần mở sang hai phía của khung máy mà không muốn bẻ gấp ngay sau điểm chia. Dòng PY có các cỡ từ 4 đến 16 mm, đáp ứng nhiều quy mô thiết bị từ cơ cấu nhỏ đến tuyến cấp lưu lượng lớn.

Ba cửa sử dụng cùng một đường kính ngoài của ống. Người lắp chỉ cần quản lý một cỡ ống cho mỗi vị trí, giảm khả năng cắm nhầm nhánh lớn và nhánh nhỏ. Cơ cấu ghim giúp cắm nhanh, nhưng độ kín vẫn phụ thuộc vào chất lượng ống, mặt cắt vuông, độ sâu cắm và cách cố định tuyến ống sau khi lắp.

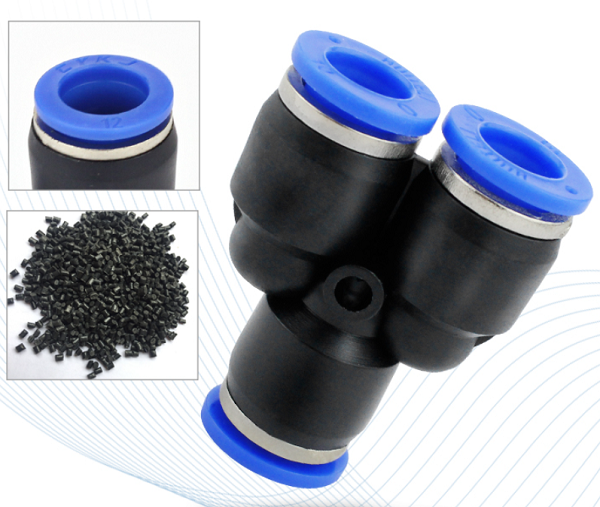

Cấu tạo và cách giữ ống

Thân nhựa kỹ thuật tạo hình chữ Y, bên trong mỗi cửa có vòng nhả, chi tiết giữ ống và gioăng. Khi ống được đẩy thẳng vào hết hành trình, chi tiết giữ bám vào mặt ngoài còn gioăng ép quanh ống. Khi tháo, cần dừng nguồn, xả áp, ấn đều vòng nhả rồi kéo ống theo phương thẳng. Kéo xiên hoặc giật mạnh có thể làm xước ống và tăng tải lên miệng ghim.

Thiết kế chữ Y chủ yếu giải quyết hướng bố trí đường ống. Không nên khẳng định nó luôn tạo sụt áp thấp hơn mọi kiểu chia khác nếu chưa có phép đo trên cùng lưu lượng, chiều dài ống và thiết bị. Trở lực của mạch còn phụ thuộc van, tiết lưu, cổng xy lanh, bán kính uốn và tiết diện nhỏ nhất từ nguồn đến điểm sử dụng.

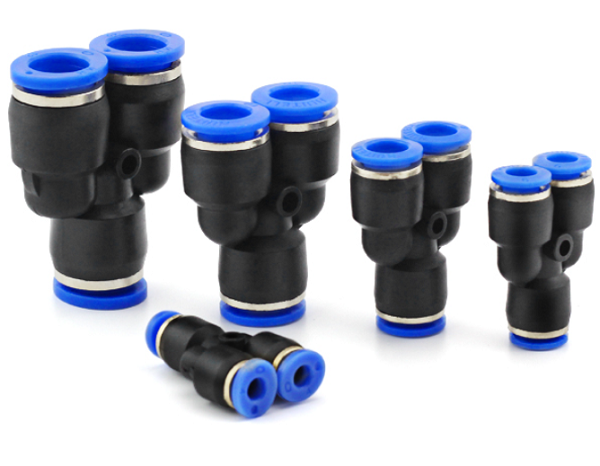

Bảy cỡ ống và phạm vi sử dụng

Ống 16 mm – chia tuyến khí lưu lượng lớn

Đầu nối khí nén chữ Y 3 đầu ghim ống phi 16 mm mang mã PY-16, phù hợp cho hai cụm van hoặc hai vùng máy có nhu cầu khí cao. Nên đặt gần điểm giao giữa tuyến ống chính và hai nhánh dài. Điểm cần lưu ý là ống 16 mm khá cứng, dễ tạo lực xoắn lên thân nếu bị ép theo góc hẹp.

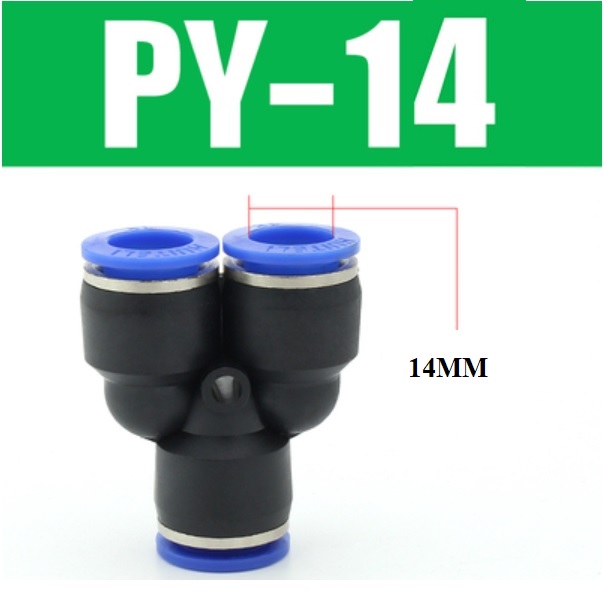

Ống 14 mm – phân phối khí cho thiết bị cỡ lớn nhưng cần thân nối gọn

Đầu nối khí nén chữ Y 3 đầu ghim ống phi 14 mm mang mã PY-14, phù hợp cho cụm xy lanh, bàn nâng hoặc máy có tuyến 14 mm đồng nhất. Nên đặt trên giá đỡ chắc, đủ khoảng trống để thao tác vòng nhả. Điểm cần lưu ý là cỡ 14 mm ít phổ biến hơn nên phải đo đúng đường kính ngoài trước khi đặt.

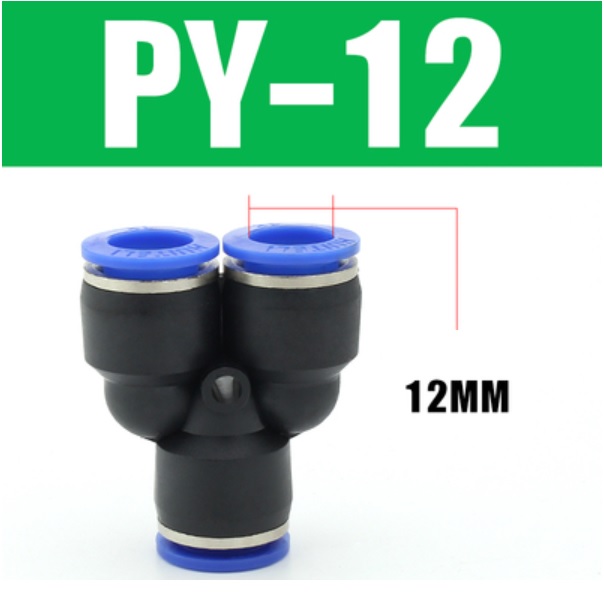

Ống 12 mm – tách đường cấp trung tâm sang hai nhánh sản xuất

Đầu nối khí nén chữ Y 3 đầu ghim ống phi 12 mm mang mã PY-12, phù hợp cho hai cụm chấp hành chạy luân phiên hoặc đồng thời trên máy tự động. Nên đặt sau bộ xử lý khí và trước hai cụm van độc lập. Điểm cần lưu ý là hai nhánh cùng 12 mm không bảo đảm tự chia đều lưu lượng khi tải khác nhau.

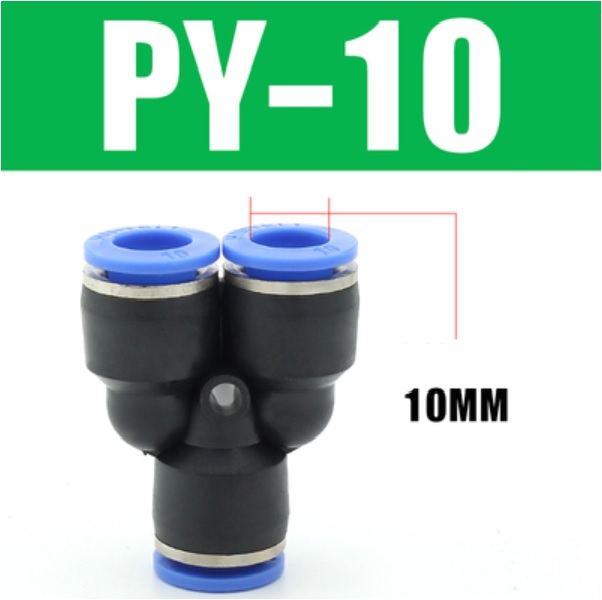

Ống 10 mm – chia khí cân bằng cho máy cỡ trung

Đầu nối khí nén chữ Y 3 đầu ghim ống phi 10 mm mang mã PY-10, phù hợp cho máy đóng gói, cơ cấu kẹp, bàn gá và cụm cấp phôi. Nên đặt ở giữa khung máy để tổng chiều dài hai nhánh không chênh lệch quá lớn. Điểm cần lưu ý là bó ống quá chặt ngay sau đầu nối làm tăng tải ngang và khó tháo bảo dưỡng.

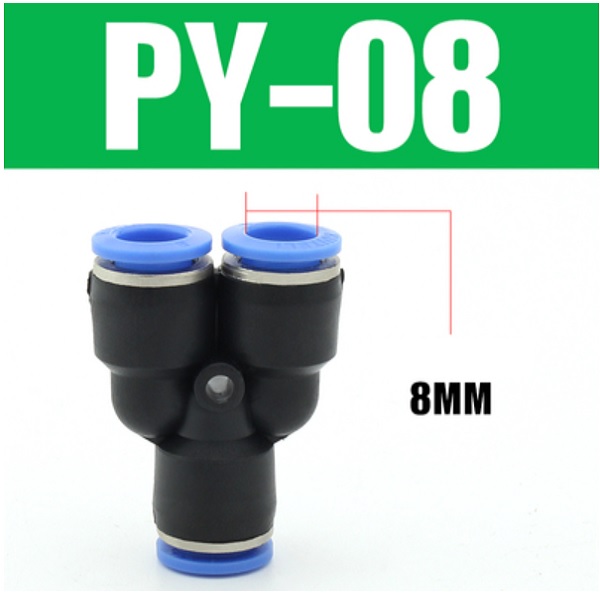

Ống 8 mm – phân nhánh linh hoạt trong dây chuyền tự động hóa

Đầu nối khí nén chữ Y 3 đầu ghim ống phi 8 mm mang mã PY-8, phù hợp cho van đảo chiều, xy lanh nhỏ và các mạch thổi đặt gần nhau. Nên đặt gần cụm sử dụng để giảm đoạn ống đi vòng trong máng. Điểm cần lưu ý là nhầm lẫn giữa ống 8 mm và cỡ gần tương tự có thể gây giữ ống không chắc.

Ống 6 mm – đi ống gọn cho cụm điều khiển nhỏ

Đầu nối khí nén chữ Y 3 đầu ghim ống phi 6 mm mang mã PY-6, phù hợp cho cơ cấu gắp, kẹp, chặn sản phẩm và đầu thổi cỡ vừa. Nên đặt trong tủ máy hoặc trên bàn gá có nhiều dây và ống. Điểm cần lưu ý là ống 6 mm dễ bị bẻ gập khi buộc chung với dây điện hoặc đi qua góc sắc.

Ống 4 mm – chia hai mạch tín hiệu và thổi khí lưu lượng nhỏ

Đầu nối khí nén chữ Y 3 đầu ghim ống phi 4 mm mang mã PY-4, phù hợp cho giác hút nhỏ, đầu thổi tinh, robot để bàn và thiết bị điện tử. Nên đặt sát hai điểm sử dụng để giữ nhánh 4 mm ngắn và dễ kiểm tra. Điểm cần lưu ý là tiết diện nhỏ nhạy với bụi, ẩm, đầu phun tắc và đoạn ống bị bóp.

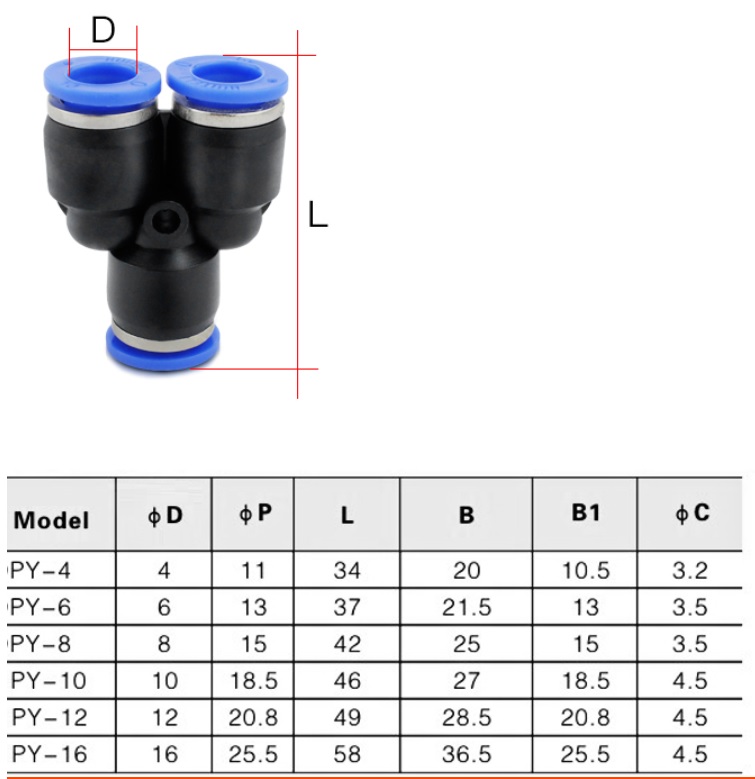

Bảng chọn nhanh theo đường kính ngoài

Chọn cỡ dựa trên toàn bộ đường khí

Đường kính đầu nối phải trùng với đường kính ngoài của ống. Không chọn theo đường kính trong hoặc ước lượng bằng mắt. Sau bước xác định cỡ, cần xem lưu lượng của từng thiết bị, khả năng hai nhánh hoạt động đồng thời, chiều dài ống, số đoạn uốn và cỡ cổng trên van. Một thân Y lớn không khắc phục được van nhỏ hoặc tuyến ống bị gập ở phía sau.

Nhánh 4 và 6 mm phù hợp với thiết bị nhỏ, đường đi ngắn và yêu cầu bố trí nhẹ. Cỡ 8 và 10 mm thường dùng trong cụm tự động hóa cỡ vừa. Cỡ 12, 14 và 16 mm phù hợp hơn cho tuyến phân phối hoặc thiết bị cần lượng khí lớn, nhưng phải tính khả năng cấp của máy nén, bình chứa và bộ xử lý khí.

Hai nhánh cùng cỡ không đồng nghĩa lưu lượng bằng nhau

Dòng khí đi theo trở lực của từng nhánh. Nếu một ống dài hơn, có nhiều đoạn uốn hơn hoặc cấp cho tải khác, lưu lượng và tốc độ cơ cấu có thể khác nhau dù ba đầu đều cùng cỡ. Khi cần đồng tốc hoặc duy trì tỷ lệ khí, nên dùng van tiết lưu, bộ điều áp hoặc phần tử điều khiển thích hợp. Đầu nối chữ Y chỉ tạo điểm chia đường ống, không thay thế thiết bị điều khiển.

Chuẩn bị ống trước khi ghim

• Dừng nguồn và xả hết áp trong phần mạch cần thao tác.
• Đo đường kính ngoài của ống bằng dụng cụ phù hợp, đối chiếu đúng cỡ trên đầu nối.
• Cắt ống vuông góc; loại bỏ đoạn bị méo, chai cứng, trầy sâu hoặc bám dầu bẩn.
• Đưa ống thẳng qua vòng nhả đến hết hành trình, không vừa cắm vừa bẻ sang bên.
• Kéo nhẹ để xác nhận ống đã được giữ; sau đó cố định tuyến ống lên khung.
• Cấp áp từ từ và kiểm tra cả ba miệng ghim trong trạng thái nghỉ lẫn khi thiết bị hoạt động.

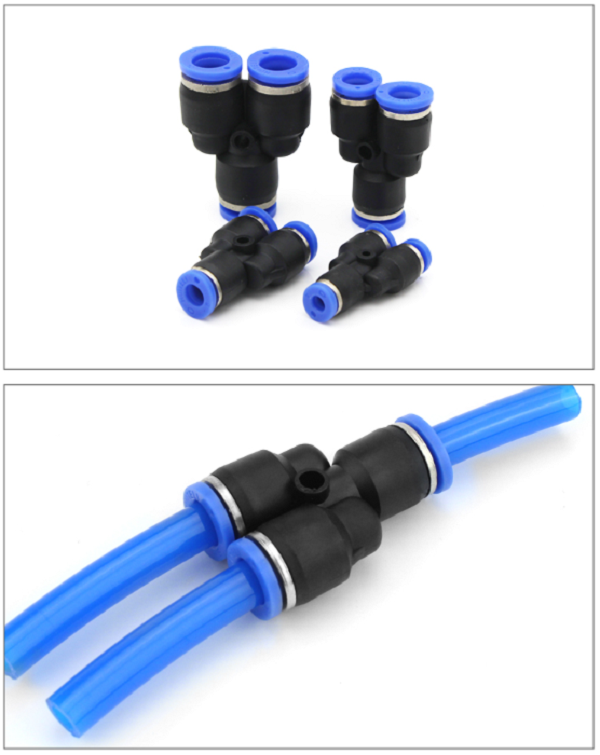

Bố trí trên khung máy

Hai nhánh nên đi theo góc mở tự nhiên của thân Y. Chừa một đoạn thẳng ngắn sau mỗi cửa trước khi uốn, đồng thời giữ khoảng trống để ấn vòng nhả. Không để thân nối chịu trọng lượng của bó ống, bị kéo bởi cơ cấu chuyển động hoặc va vào cạnh tôn. Với ống lớn, cần kẹp đỡ chắc hơn vì độ cứng của ống tạo mô-men đáng kể lên thân.

Với ống nhỏ, vấn đề thường gặp lại là dây rút siết quá chặt, ống luồn chung với cáp điện hoặc bị bẻ gập trong máng. Việc bố trí rõ ràng, gắn nhãn hai nhánh và chừa độ chùng phù hợp giúp quá trình tìm lỗi nhanh hơn khi máy dừng.

Kiểm tra kín khí sau khi lắp

Có thể dùng dung dịch kiểm tra rò phù hợp quanh từng miệng ghim. Nếu bọt tăng liên tục, phải xả áp rồi tháo ống, kiểm tra mặt cắt và cắm lại. Không bôi keo bên ngoài miệng ghim để che rò. Khi đã cắt lại ống mà rò vẫn lặp lại, nên thay đầu nối và kiểm tra chất lượng ống.

Chọn vị trí chia trước khi cắt ống

Nên đánh dấu điểm đặt thân Y trên khung máy rồi thử hướng đi của cả ba đoạn ống. Vị trí tốt giúp hai nhánh mở tự nhiên, không cắt ngang lối bảo dưỡng và không nằm trong vùng chi tiết chuyển động. Nếu một nhánh phải vòng xa, hãy cân nhắc dời điểm chia thay vì cuộn phần ống dư. Bố trí đúng từ đầu thường giảm số kẹp, giảm đoạn uốn và giúp kỹ thuật viên nhận biết tuyến khí nhanh hơn.

Đối với cỡ lớn, ưu tiên bề mặt đỡ chắc và khoảng cách kẹp ngắn hơn để kiểm soát trọng lượng ống. Đối với cỡ nhỏ, ưu tiên tránh khe kẹp, cạnh tôn và bó cáp. Sau khi hoàn tất, kiểm tra máy ở toàn bộ hành trình, đóng mở cửa bảo vệ và quan sát xem ống có bị kéo, quệt hoặc chèn ép hay không.

Chọn kiểu gần chức năng

Khi cần một đầu lớn và hai nhánh nhỏ, xem đầu nối khí nén chữ Y giảm. Nếu muốn lấy khí từ cổng ren, tham khảo đầu nối khí nén chữ Y ren ngoài. Với hướng chia vuông góc, đầu nối khí nén chữ T phù hợp hơn. Trường hợp cần bốn hướng, có thể đối chiếu đầu nối chữ thập khí nén. Môi trường yêu cầu thân kim loại chống gỉ có thể xem đầu nối chữ Y Inox 304 ba đầu ghim ống.

Bảo dưỡng và thay thế

Trong kỳ bảo dưỡng, quan sát vết nứt trên thân, vòng nhả kẹt, vết hằn sâu trên ống và bụi bám quanh cửa ghim. Cắt bỏ đầu ống đã hỏng trước khi cắm lại. Thay mới khi thân biến dạng, ống không còn được giữ chắc hoặc rò tiếp tục xuất hiện. Không tháo ống khi mạch còn áp.

Vì sao mua hàng tại KDT PHÚ MỸ

KDT PHÚ MỸ hỗ trợ chọn đúng cỡ đường kính ngoài, đối chiếu mã PY và kiểu chia phù hợp với vị trí lắp. Khi cần tư vấn, nên cung cấp ảnh cụm máy, cỡ ống, thiết bị sử dụng khí và số lượng cần dùng để giảm sai sót khi đặt hàng.
