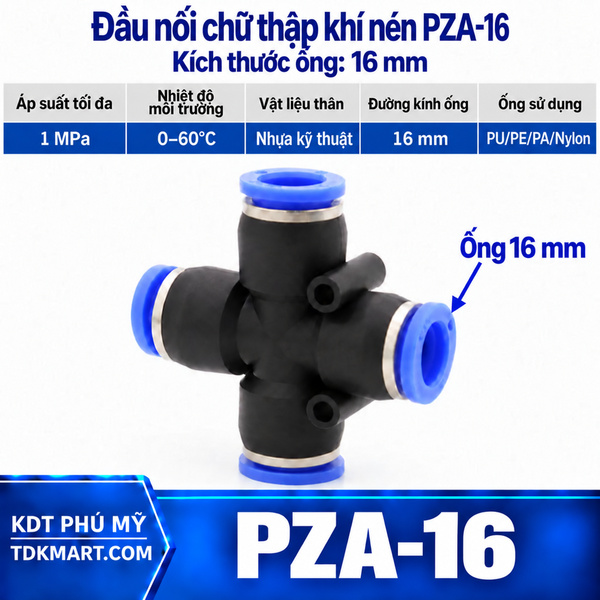

Đầu nối chữ thập khí nén ống 16 mm – PZA-16

Cỡ 16 mm dành cho tuyến khí lớn tại một khu vực máy, nơi bốn hướng cần được tách gọn gần điểm sử dụng. Khả năng bố trí cơ học quan trọng ngang với lưu lượng vì ống lớn nặng và cứng.

Tính tổng nhu cầu ở trạng thái bất lợi nhất, sau đó kiểm tra máy nén, bộ xử lý khí, van và ống cấp trước nút giao. Đầu nối 16 mm không thể bù cho bộ lọc hoặc van quá nhỏ nằm phía trước.

Cỡ 16 mm cho tuyến cấp lớn

Với ống 16 mm, tải cơ học là tiêu chí thiết kế chính. Mỗi tuyến cần kẹp đỡ, đoạn thẳng trước miệng cắm và khoảng uốn không ép thân chữ thập.

Điểm chia lớn nên nằm gần khu vực tiêu thụ nhưng không ở nơi bị va xe đẩy, phoi nóng hoặc chi tiết chuyển động quét qua. Một tấm che phù hợp có thể giảm va chạm mà vẫn cho phép bảo dưỡng.

Đặc điểm của đầu nối chữ thập khí nén ống 16 mm

• Bốn tuyến 16 mm được giữ bằng cơ chế ghim và vòng nhả.
• Thân làm từ nhựa kỹ thuật; môi chất phù hợp là khí nén và khí sạch.
• Áp suất làm việc 0–10 bar; nhiệt độ làm việc 0–60°C.

Khi sử dụng tại cụm phân phối gần máy, khu vực nhiều cơ cấu tiêu thụ khí, người lắp nên chọn đúng vật liệu ống, giữ nguồn khí sạch, hạn chế rung động và tuân thủ quy trình an toàn của máy.

Chuẩn bị tuyến 16 mm

Mỗi tuyến nên có kẹp đỡ riêng và khoảng thẳng trước cổng. Không để thân nối chịu tải treo của bốn ống. Khi tuyến chạy dọc khung, bố trí kẹp sao cho rung của máy không truyền trực tiếp vào vòng nhả.

Đánh giá toàn tuyến từ máy nén, bộ lọc, van đến cơ cấu. PZA-16 chỉ phát huy khi các phần phía trước không tạo nút thắt lưu lượng.

Cắm ống và xác nhận lực giữ

Giữ chắc tuyến 16 mm, cắt vuông và làm sạch. Cắm theo đường thẳng tới hết, thử lực giữ có kiểm soát rồi hoàn thiện từng gối đỡ trước khi nạp áp.

Nghiệm thu dưới tải thực

Sau khi lắp, kiểm tra ở áp suất vận hành và khi nhiều nhánh đồng thời tiêu thụ. Quan sát dịch chuyển của ống, tiếng xì và độ ổn định của cơ cấu. Một thay đổi nhỏ ở gối đỡ đôi khi hiệu quả hơn thay đầu nối.

Trong thử tải, cho các nhánh quan trọng hoạt động cùng lúc và ghi áp suất thấp nhất. Sau đó quan sát khả năng phục hồi để nhận biết tuyến cấp bị thiếu hay chỉ có một tải bất thường.

Lưu lượng dành cho nhánh cấp chính cục bộ cần bố trí ngắn và dễ cô lập

Khi tháo ống lớn, người thao tác phải giữ thân và ống ổn định sau khi xả áp. Không giật lệch vì mô men từ ống có thể làm hư vòng nhả hoặc điểm đỡ.

Cỡ 16 mm thường nằm gần tuyến cấp chính cục bộ. Kiểm chứng cả khả năng phục hồi áp suất giữa các nhịp, bởi lưu lượng đỉnh và dung tích đường ống đều ảnh hưởng.

Chọn chữ thập hay ghép đầu T?

So với ghép nhiều đầu T 16 mm, một thân chữ thập giảm chiều dài cụm và số vị trí ghép. Đổi lại, nó cần khoảng thao tác bốn phía và kế hoạch đỡ ống cẩn thận hơn.

Ba hướng có thể dùng đầu nối khí nén chữ Y; năm hướng có thể xem ngã năm nối ống khí nén. Tất cả kiểu cắm nhanh khác được tập hợp tại đầu nối nhanh khí nén.

Đi tới cỡ khác từ PZA-16

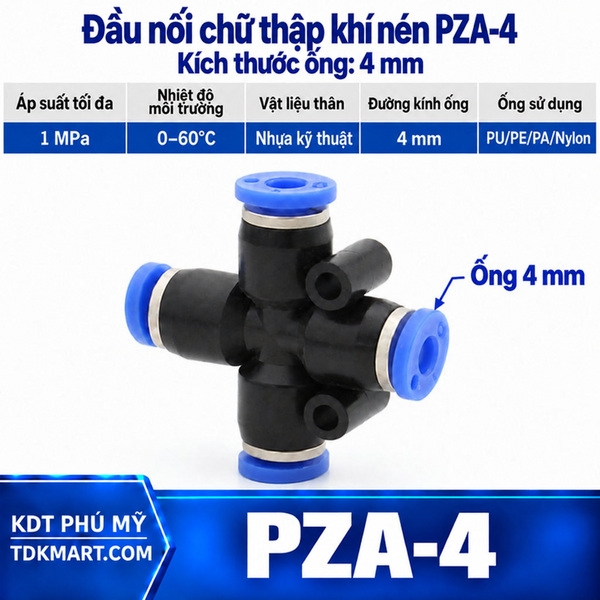

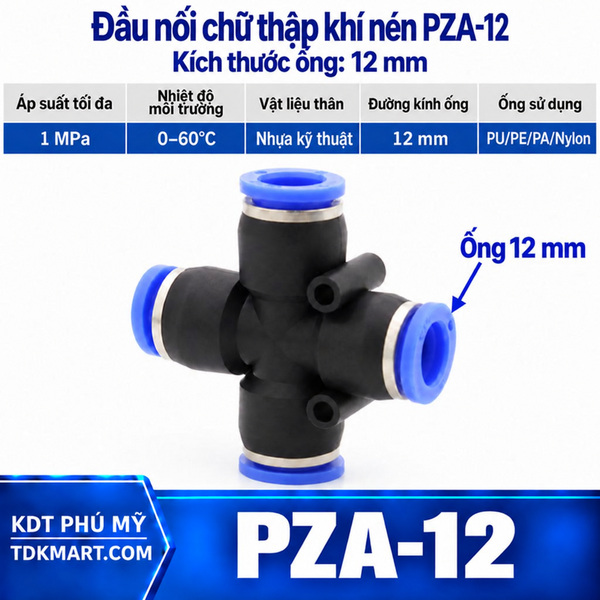

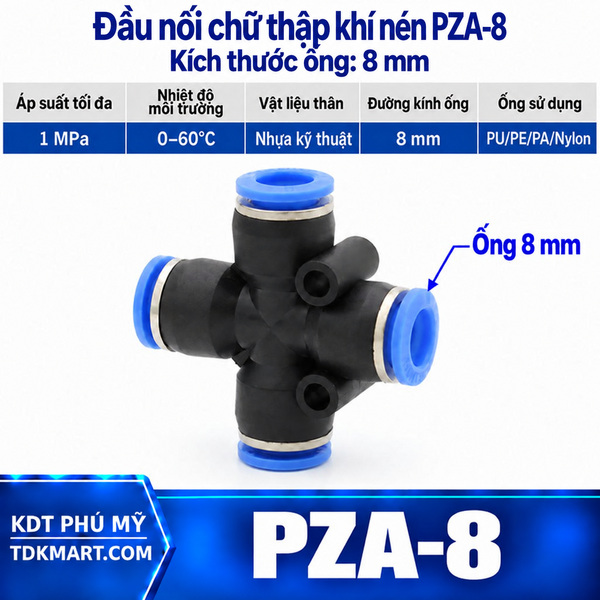

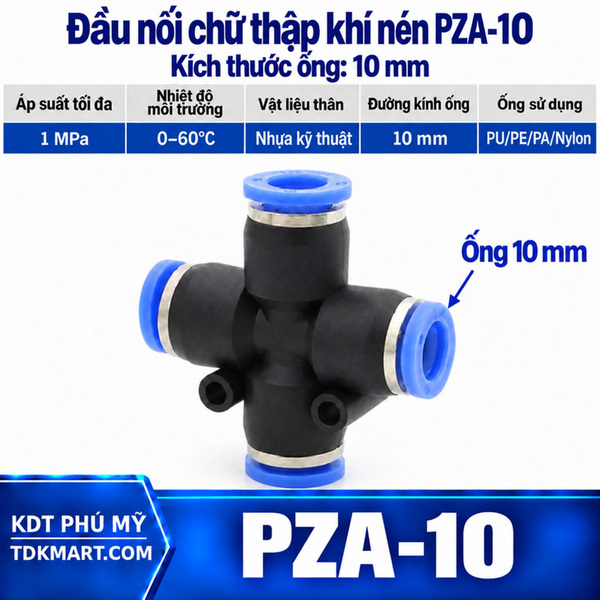

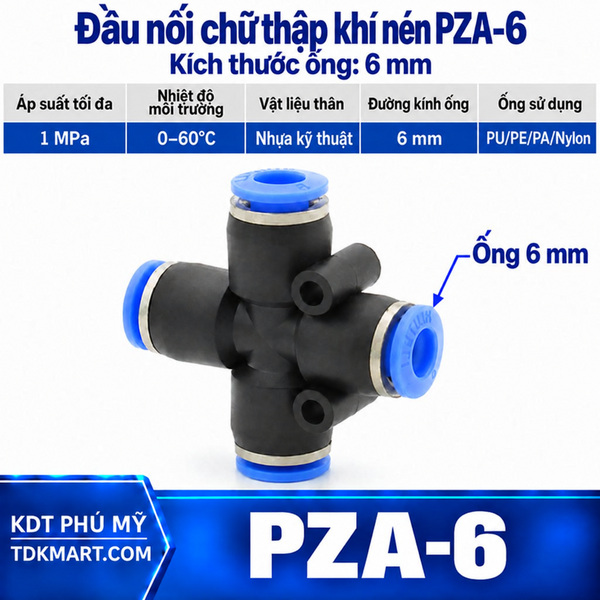

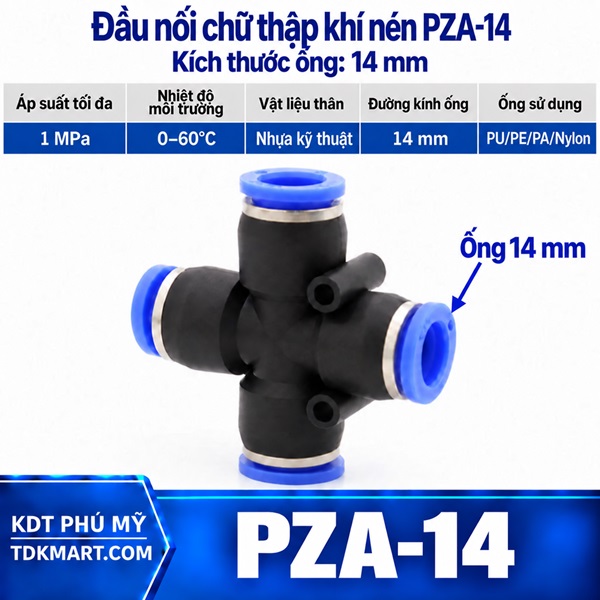

Quay về đầu nối chữ thập khí nén 4 đầu ghim ống bằng nhau. Các lựa chọn ngang gồm đầu nối chữ thập khí nén ống 4 mm, đầu nối chữ thập khí nén ống 6 mm, đầu nối chữ thập khí nén ống 8 mm, đầu nối chữ thập khí nén ống 10 mm, đầu nối chữ thập khí nén ống 12 mm, đầu nối chữ thập khí nén ống 14 mm.

Kiểm tra thực tế cỡ 16 mm

Tại cụm phân phối gần máy, khu vực nhiều cơ cấu tiêu thụ khí, nên lưu ảnh bố trí cùng tên sản phẩm để ca sau nhận biết bốn hướng trước lúc tháo.

Kiểm tra thực tế cỡ 16 mm

Dấu hiệu như tiếng xì khi chạm ống, vết cọ hoặc thân dịch chuyển đều cần được xử lý sớm ở tuyến 16 mm.

Kiểm tra thực tế cỡ 16 mm

Hãy thử từng hướng ở tốc độ thấp trước, sau đó mới đưa cụm chia khí trở lại chu kỳ sản xuất đầy đủ.

Vì sao mua hàng tại TDKMART?

Khi đặt mua đầu nối chữ thập khí nén ống 16 mm, hãy cung cấp số lượng, môi chất, áp suất, nhiệt độ và vị trí sử dụng. Dải cỡ từ 4 đến 16 mm thuận tiện cho việc chọn đúng sản phẩm và chuẩn hóa vật tư dự phòng.
