Đầu nối khí nén thép không gỉ 304 có 1 đầu ghim ống 12 và 1 đầu siết hạt bắp ống 12

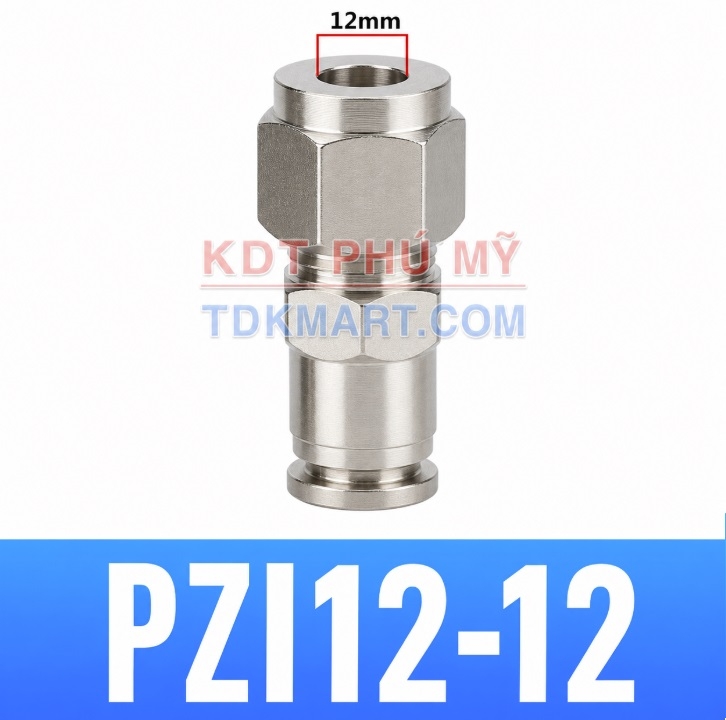

Đầu nối khí nén thép không gỉ 304 có 1 đầu ghim ống 12 và 1 đầu siết hạt bắp ống 12, mã PZI12-12, model PZI12-12, là đầu nối thẳng giữa hai đoạn ống OD 12 mm. Một phía ghim nhanh để rút ngắn thao tác; phía còn lại siết hạt bắp nhằm giữ ống bằng lực kẹp cơ học.

Biến thể này hướng tới đường cấp trung bình cho cụm van và nhiều cơ cấu, nơi có lưu lượng khá, dễ bố trí trong tủ máy tiêu chuẩn. Điểm phải kiểm soát riêng là tách rõ phía bảo trì và phía cố định. Trước khi dùng, xác nhận vật liệu ống, gioăng, áp suất, nhiệt độ, môi chất và mức rung theo dữ liệu của đúng lô hàng.

Thông tin nhận diện PZI12-12

Bối cảnh riêng của size 12 mm

Đường cấp trung bình cho cụm van và nhiều cơ cấu là ứng dụng cần đánh giá của PZI12-12. Cỡ này gắn với lưu lượng khá, dễ bố trí trong tủ máy tiêu chuẩn; lựa chọn cuối cùng phải dựa trên lưu lượng và cấu trúc toàn tuyến. Tách rõ phía bảo trì và phía cố định cần được ghi thành tiêu chí nghiệm thu.

Đầu vào cho cụm van

PZI12-12 có thể đặt trước cụm van khi tuyến nguồn cố định cần kết nối với module có thể tháo. Đầu ghim quay về module để rút ống sau khi xả áp; đầu hạt bắp giữ đoạn nguồn. Cách phân vai giảm số phụ kiện trung gian và làm rõ trách nhiệm bảo trì của từng phía.

Phiếu khảo sát PZI12-12 nên ghi OD 12 mm ở cả hai phía, hướng đầu ghim, vật liệu từng đoạn ống, khoảng bảo trì và kết luận kỹ thuật. Mỗi nhận định cần có số đo hoặc ảnh để tránh chọn theo cảm tính.

Đánh giá tải đồng thời

Nếu PZI12-12 cấp nhiều cơ cấu, lưu lượng tại thời điểm đồng thời mới là dữ liệu quan trọng. Hồ sơ thử nên ghi áp trước và sau khi cơ cấu chạy, thời gian đáp ứng cùng số nhánh hoạt động. Kết quả giúp nhận biết tuyến OD 12 mm có đủ hay không trước khi quy lỗi cho đầu nối.

Phiếu khảo sát PZI12-12 nên ghi OD 12 mm ở cả hai phía, hướng đầu ghim, vật liệu từng đoạn ống, khoảng bảo trì và kết luận kỹ thuật. Mỗi nhận định cần có số đo hoặc ảnh để tránh chọn theo cảm tính.

Lựa chọn ống ở hai phía

Cả hai đoạn đều OD 12 mm nhưng có thể khác vật liệu. Phía ghim cần dung sai và độ cứng phù hợp cơ cấu giữ; phía hạt bắp phải chịu lực kẹp mà không xẹp. PZI12-12 chỉ nên dùng sau khi hai loại ống được xác nhận riêng, đặc biệt khi một phía là ống mềm hơn.

Phiếu khảo sát PZI12-12 nên ghi OD 12 mm ở cả hai phía, hướng đầu ghim, vật liệu từng đoạn ống, khoảng bảo trì và kết luận kỹ thuật. Mỗi nhận định cần có số đo hoặc ảnh để tránh chọn theo cảm tính.

Tổ chức phụ tùng theo module

Trên sơ đồ máy, PZI12-12 nên được ghi tại đúng ranh giới module. Nhãn dây ở hai phía có thể bổ sung ký hiệu G cho đầu ghim và H cho đầu hạt bắp. Khi thay thế, kỹ thuật viên biết phía nào tháo bằng vòng nhấn và phía nào cần nới đai ốc.

Phiếu khảo sát PZI12-12 nên ghi OD 12 mm ở cả hai phía, hướng đầu ghim, vật liệu từng đoạn ống, khoảng bảo trì và kết luận kỹ thuật. Mỗi nhận định cần có số đo hoặc ảnh để tránh chọn theo cảm tính.

Đọc đúng mã và OD

PZI12-12 biểu thị hai đầu cùng nhận ống theo đường kính ngoài 12 mm. Hai con số không phải đường kính trong, không phải cỡ ren và không mô tả độ dày thành. Khi khảo sát, đo cả hai đoạn ở vùng còn tròn và ghi riêng vật liệu ống.

Nếu một phía không đúng OD 12 mm, không nên ép lắp hoặc dùng lực siết để bù. Hãy chọn cấu hình giảm đã được xác nhận. Một mối nối đúng size nhưng ống sai dung sai vẫn có thể khó ghim, trượt hoặc làm kín không ổn định.

Tương thích vật liệu và môi chất

Thân thép không gỉ 304 của PZI12-12 hỗ trợ nhiều môi trường công nghiệp thông thường, nhưng khả năng phù hợp còn phụ thuộc gioăng, vòng giữ, hạt bắp và ống. Hóa chất, clorua, nhiệt độ, độ sạch và chu kỳ rửa đều phải được đánh giá.

Nếu dùng cho khí sạch, thực phẩm hoặc môi chất đặc biệt, yêu cầu hồ sơ vật liệu và quy trình vệ sinh cần được xác nhận riêng. Không nên coi tên Inox 304 là bảo đảm cho mọi điều kiện vận hành.

Quy trình lắp và thử kín

Cô lập nguồn, xả áp và xác nhận đúng PZI12-12. Cắt hai đầu ống OD 12 mm vuông, làm sạch, lắp đầu ghim đến hết hành trình rồi chuẩn bị đai ốc cùng hạt bắp ở phía đối diện. Giữ hai trục thẳng khi siết.

Cấp áp từ thấp lên điều kiện đã duyệt, kiểm tra riêng hai vùng. Thử ở chế độ tĩnh và khi máy chạy nếu có rung. Khi cần điều chỉnh, xả áp trước; không tăng lực tại đầu hạt bắp để xử lý rò phát sinh từ phía ghim.

Bảo trì và quản lý kho

Nhãn kho của PZI12-12 nên ghi OD 12 mm ở cả hai phía, model PZI12-12 và kiểu ghim – hạt bắp. Không xếp chung với nối hai đầu ghim hoặc loại xuyên vách. Đoạn ống chuẩn giúp xác nhận nhanh khi mã trên bao bì khó đọc.

Hồ sơ bảo trì ghi vị trí máy, ngày thay, vật liệu ống, nguyên nhân tháo và vùng phát hiện rò. Dữ liệu này giúp nhận ra lỗi lặp do bố trí, lô ống hoặc thao tác, thay vì thay phụ kiện mà không xử lý nguyên nhân.

Danh sách kiểm tra cho PZI12-12

• Đo hai đoạn ống và xác nhận đều có OD 12 mm.
• Kiểm tra mặt cắt vuông, tiết diện tròn, không nứt hoặc xước sâu.
• Đặt đầu ghim về phía cần tháo nhanh; chừa khoảng nhấn vòng.
• Chừa chỗ dùng dụng cụ tại đầu hạt bắp và giữ thân đúng cách khi siết.
• Bố trí kẹp đỡ, không để đầu nối chịu tải kéo hoặc làm điểm treo.
• Cấp áp từng bước, dò riêng hai phía và ghi kết quả theo mã PZI12-12.

So sánh các size ngang cấp

Các lựa chọn còn lại gồm PZI16-16 – ống 16 mm; PZI14-14 – ống 14 mm; PZI10-10 – ống 10 mm; PZI8-8 – ống 8 mm; PZI6-6 – ống 6 mm. Chỉ đổi size khi OD ống, lưu lượng và thiết kế tuyến cùng yêu cầu thay đổi. Không dùng phụ kiện lớn hơn hoặc nhỏ hơn để bù cho đoạn ống không đúng kích thước.

Trở về nhóm đầu nối thẳng PZI ghim ống – hạt bắp để xem đủ sáu cỡ. Ở cấp rộng hơn, hệ đầu nối nhanh Inox 304 giúp đối chiếu thêm kiểu ghim, siết, ren và hình học khác.

Câu hỏi thường gặp

PZI12-12 dùng ống kích thước nào?

Cả đầu ghim và đầu hạt bắp đều nhận ống theo đường kính ngoài 12 mm. Đường kính trong phụ thuộc độ dày thành và không được dùng để chọn mã.

Đây có phải đầu nối xuyên vách không?

Không. PZI12-12 là thân thẳng nối trực tiếp hai đoạn ống. Nếu cần khóa phụ kiện trên tủ hoặc panel, hãy chọn một cấu hình xuyên vách phù hợp.

Có cần quấn băng làm kín lên ống không?

Không quấn băng lên bề mặt ống tại hai đầu. Mỗi phía làm việc theo cơ chế ghim hoặc hạt bắp. Vật liệu làm kín chỉ được dùng ở vị trí và theo hướng dẫn của cấu hình có ren phù hợp.

Có thể tháo và lắp lại hạt bắp không?

Có thể tháo để kiểm tra, nhưng phải đánh giá vòng siết, ren, mặt ống và hướng dẫn của nhà cung cấp. Chi tiết đã biến dạng hoặc không còn lực kẹp ổn định cần được thay.

Chốt dữ liệu đặt hàng PZI12-12

Yêu cầu mua nên ghi PZI12-12, model PZI12-12, hai đầu dùng ống OD 12 mm, vật liệu từng đoạn, môi chất, áp suất, nhiệt độ, số lượng và vị trí dự kiến. Nếu cần chứng chỉ hay giới hạn vận hành cụ thể, yêu cầu xác nhận riêng theo lô.
