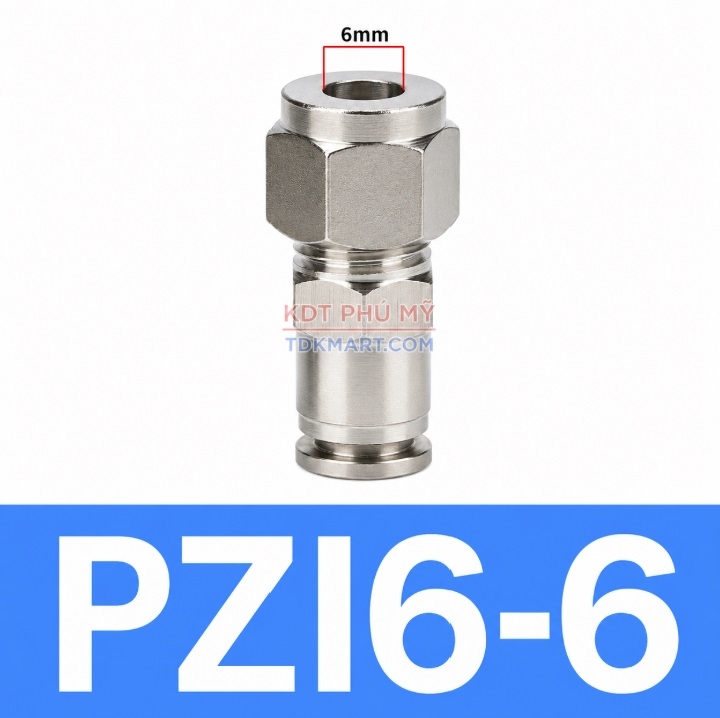

Đầu nối khí nén thép không gỉ 304 có 1 đầu ghim ống 6 và 1 đầu siết hạt bắp ống 6

Đầu nối khí nén inox 304 PZI6-6 là phụ kiện nối thẳng giữa hai đoạn ống có đường kính ngoài 6 mm. Một phía sử dụng cơ cấu ghim ống để lắp và tháo nhanh, phía còn lại sử dụng đai ốc cùng hạt bắp để giữ ống chắc chắn bằng lực siết cơ khí.

Sản phẩm phù hợp với vị trí cần tháo nhanh một phía nhưng vẫn yêu cầu đầu ống còn lại được cố định ổn định. PZI6-6 là loại nối thẳng thông thường, không có đai ốc cố định xuyên vách.

Tham khảo thêm dòng đầu nối khí nén inox 304 một đầu ghim ống và một đầu siết hạt bắp để lựa chọn các size ống phù hợp.

Thông số cơ bản của đầu nối PZI6-6

Thông số	Chi tiết
Mã sản phẩm	PZI6-6
Kiểu sản phẩm	Đầu nối thẳng
Đầu kết nối thứ nhất	Đầu ghim ống ngoài 6 mm
Đầu kết nối thứ hai	Đầu siết hạt bắp cho ống ngoài 6 mm
Vật liệu thân	Thép không gỉ inox 304
Kiểu lắp	Nối trực tiếp hai đoạn ống
Đặc điểm	Một đầu tháo nhanh, một đầu siết cơ khí

Lưu ý: Kích thước 6 mm là đường kính ngoài của ống. Áp suất, nhiệt độ và loại ống tương thích cần được xác nhận theo điều kiện vận hành thực tế.

Cấu tạo đầu nối khí nén inox 304 PZI6-6

Đầu ghim nhanh cho ống 6 mm

Đầu ghim có vòng nhả, cơ cấu giữ ống và bộ phận làm kín bên trong. Khi ống được đẩy đủ sâu, cơ cấu giữ sẽ bám vào bề mặt ngoài của ống, giúp cố định ống mà không cần siết đai ốc.

Khi cần tháo, người sử dụng nhấn đều vòng nhả về phía thân đầu nối rồi kéo ống ra. Kiểu kết nối này phù hợp với phía cần kiểm tra, vệ sinh hoặc thay ống thường xuyên.

Đầu siết hạt bắp cho ống 6 mm

Đầu siết gồm đai ốc, hạt bắp và vị trí tựa trên thân nối. Khi đai ốc được siết, hạt bắp ép quanh thành ngoài của ống để tạo lực giữ cơ khí chắc chắn.

Đầu hạt bắp thích hợp với phía cần lắp ổn định, ít tháo lắp hoặc sử dụng loại ống phù hợp với cơ cấu siết.

Thân nối thẳng inox 304

Thân đầu nối tạo đường dẫn khí theo phương thẳng giữa hai đầu ống 6 mm. Vật liệu thép không gỉ 304 có độ bền cơ học, khả năng chống oxy hóa và bề mặt dễ vệ sinh, phù hợp với nhiều hệ thống khí nén công nghiệp.

Nguyên lý hoạt động của PZI6-6

Đầu nối PZI6-6 không làm thay đổi kích thước đường ống. Khí nén đi từ ống ngoài 6 mm ở một phía, qua đường dẫn bên trong thân nối và tiếp tục sang ống ngoài 6 mm ở phía còn lại.

Điểm đặc trưng của sản phẩm là kết hợp hai phương pháp giữ ống:

Phía đầu ghim: lắp nhanh bằng cách đẩy ống trực tiếp vào đầu nối.
Phía đầu hạt bắp: giữ ống bằng đai ốc và lực ép của hạt bắp.

Thiết kế này giúp người dùng chủ động bố trí đầu ghim ở vị trí cần tháo nhanh và đầu siết hạt bắp ở vị trí cần độ ổn định cao hơn.

So sánh PZI6-6, PKI6-6 và PMI-6

Model	Kiểu kết nối	Cố định xuyên vách	Phù hợp sử dụng
PZI6-6	1 đầu ghim ống 6 mm và 1 đầu siết hạt bắp ống 6 mm	Không	Nối trực tiếp hai đoạn ống, cần một phía tháo nhanh và một phía siết chắc
PKI6-6	1 đầu ghim ống 6 mm và 1 đầu siết hạt bắp ống 6 mm	Có	Lắp qua vách tủ, bảng gá hoặc tấm máy
PMI-6	2 đầu ghim nhanh cho ống 6 mm	Có	Lắp xuyên vách và cần tháo nhanh ống ở cả hai phía

Chọn PZI6-6 khi cần nối thẳng thông thường và không cần khóa đầu nối trên vách. Chọn PKI6-6 khi vẫn cần một đầu ghim, một đầu hạt bắp nhưng sản phẩm phải được cố định xuyên qua tấm hoặc vách. Chọn PMI-6 khi cần lắp xuyên vách và muốn sử dụng đầu ghim nhanh ở cả hai phía.

Ưu điểm của đầu nối PZI6-6

Kết nối hai đoạn ống có cùng đường kính ngoài 6 mm.
Kết hợp khả năng tháo nhanh và độ chắc chắn của cơ cấu hạt bắp.
Thân inox 304 có độ bền và khả năng chống oxy hóa tốt.
Thiết kế nối thẳng gọn, không có cụm đai ốc xuyên vách.
Thuận tiện khi cần tháo nhanh một phía để bảo trì.
Mã PZI6-6 thể hiện rõ kích thước ống tại hai đầu.
Phù hợp với nhiều loại máy và hệ thống khí nén sử dụng ống 6 mm.

Ứng dụng thực tế

Đầu nối khí nén thép không gỉ 304 PZI6-6 có thể được sử dụng trong:

Hệ thống khí nén dùng ống đường kính ngoài 6 mm.
Cụm van điện từ và bộ chia khí trên máy.
Đường ống dẫn khí đến xi lanh kích thước nhỏ.
Máy đóng gói, máy lắp ráp và thiết bị tự động hóa.
Vị trí cần tháo nhanh một đoạn ống để kiểm tra.
Vị trí cần giữ chắc đầu ống còn lại bằng cơ cấu hạt bắp.
Môi trường cần sử dụng phụ kiện thép không gỉ thay cho đầu nối thông thường.

Cách lựa chọn PZI6-6

Kiểm tra đường kính ngoài của hai ống

Cả hai đoạn ống phải có đường kính ngoài 6 mm. Không lựa chọn đầu nối theo đường kính trong hoặc chỉ dựa vào kích thước quan sát bằng mắt.

Xác định loại ống tại từng phía

Phía đầu ghim cần sử dụng loại ống có kích thước, độ cứng và bề mặt phù hợp với cơ cấu cắm nhanh. Phía đầu hạt bắp cần dùng loại ống phù hợp với phương pháp siết cơ khí.

Xác định nhu cầu tháo lắp

Nên đặt đầu ghim tại phía cần bảo trì hoặc tháo ống thường xuyên. Đầu hạt bắp nên đặt tại phía cần liên kết ổn định và ít tháo lắp hơn.

Phân biệt với đầu nối xuyên vách

PZI6-6 không có đai ốc khóa thân trên vách. Khi cần lắp cố định qua tủ điện, bảng gá hoặc thành máy, nên cân nhắc PKI6-6 hoặc PMI-6 tùy kiểu kết nối mong muốn.

Hướng dẫn lắp đặt PZI6-6

Ngắt nguồn khí và xả hết áp suất còn lại trong đường ống.
Kiểm tra cả hai ống đều có đường kính ngoài 6 mm.
Cắt đầu ống vuông góc, không để ba via, móp hoặc xước sâu.
Đẩy ống vào đầu ghim theo phương thẳng đến hết chiều sâu lắp.
Kéo nhẹ ống để kiểm tra cơ cấu giữ đã khóa chắc.
Tháo đai ốc đầu hạt bắp và lắp các chi tiết theo đúng thứ tự.
Đưa ống 6 mm vào đúng chiều sâu của đầu siết.
Siết đai ốc đều và vừa đủ để hạt bắp giữ chắc ống.
Cấp khí từ từ rồi kiểm tra rò rỉ tại cả hai đầu.

Lưu ý khi sử dụng

Không lắp hoặc tháo ống khi hệ thống còn áp suất.
Không sử dụng ống khác kích thước ngoài 6 mm.
Không đưa đầu ống bị móp, cắt xiên hoặc xước sâu vào đầu nối.
Không siết đai ốc quá mạnh làm biến dạng ống hoặc hư ren.
Không uốn ống quá sát đầu nối vì có thể tạo lực kéo lệch.
Không dùng PZI6-6 thay cho đầu nối xuyên vách.
Kiểm tra rò rỉ và độ chặt của đầu hạt bắp định kỳ.
Xác nhận khả năng tương thích trước khi dùng với môi chất ngoài khí nén.

Câu hỏi thường gặp

PZI6-6 dùng cho ống kích thước bao nhiêu?

Sản phẩm dùng cho ống có đường kính ngoài 6 mm tại cả đầu ghim và đầu siết hạt bắp.

PZI6-6 có phải đầu nối xuyên vách không?

Không. PZI6-6 là đầu nối thẳng dùng để nối trực tiếp hai đoạn ống. Sản phẩm không có đai ốc khóa thân trên vách.

PZI6-6 khác PKI6-6 ở điểm nào?

Cả hai đều có một đầu ghim ống 6 mm và một đầu siết hạt bắp ống 6 mm. PKI6-6 có kết cấu cố định xuyên vách, còn PZI6-6 là loại nối thẳng không xuyên vách.
