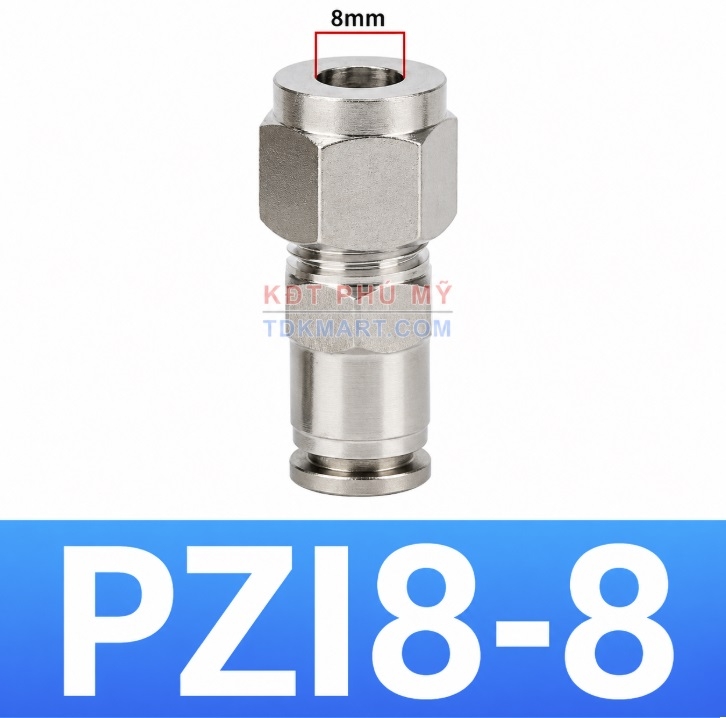

Đầu nối khí nén thép không gỉ 304 có 1 đầu ghim ống 8 và 1 đầu siết hạt bắp ống 8

Đầu nối khí nén inox 304 PZI8-8 là gì?

Đầu nối PZI8-8 là phụ kiện nối ống dạng thẳng, có hai cổng cùng sử dụng cho ống đường kính ngoài 8 mm nhưng áp dụng hai phương pháp giữ ống khác nhau. Phía ghim nhanh sử dụng cơ cấu khóa bên trong để giữ bề mặt ngoài của ống. Phía hạt bắp sử dụng đai ốc siết để ép vòng hạt bắp ôm quanh thành ống.

Khác với đầu nối hai đầu cắm nhanh thông thường, PZI8-8 tạo ra một điểm kết nối có tính linh hoạt ở đầu ghim và độ ổn định cơ học cao hơn ở đầu siết. Đây là lựa chọn phù hợp khi cần chuyển tiếp giữa ống mềm khí nén và một đoạn ống cứng hoặc tại vị trí một phía thường xuyên được tháo để bảo trì.

Hai số “8-8” trong mã sản phẩm thể hiện đường kính ngoài của ống ở hai đầu kết nối. Vì vậy, PZI8-8 không dùng cho ống có đường kính trong 8 mm và cũng không nên lắp với ống ngoài 6 mm hoặc 10 mm.

Cấu tạo của đầu nối PZI8-8

1. Thân đầu nối bằng thép không gỉ inox 304

Thân đầu nối tạo thành đường dẫn khí thẳng giữa hai phía. Vật liệu inox 304 có độ cứng tốt, bề mặt sạch và khả năng chống oxy hóa phù hợp với nhiều môi trường nhà xưởng, khu vực có độ ẩm hoặc các hệ thống cần phụ kiện kim loại chống gỉ.

Inox 304 cũng giúp phần thân và ren đai ốc duy trì độ ổn định khi lắp đặt đúng kỹ thuật. Tuy nhiên, khả năng tương thích với hóa chất, nhiệt độ và môi chất cụ thể vẫn phải được đánh giá đồng thời với vật liệu phốt làm kín và loại ống sử dụng.

2. Đầu ghim nhanh cho ống ngoài 8 mm

Phía ghim nhanh thường gồm vòng nhấn, chi tiết giữ ống, vòng làm kín và khoang dẫn hướng. Khi đầu ống được đẩy vào đủ chiều sâu, cơ cấu giữ sẽ bám vào thành ngoài của ống, đồng thời vòng làm kín tiếp xúc với bề mặt ống để hạn chế rò khí.

Khi cần tháo ống, người vận hành nhấn đều vòng nhả về phía thân đầu nối và kéo ống thẳng ra ngoài. Cơ cấu này giúp giảm thời gian tháo lắp so với đầu nối siết ren hoàn toàn.

3. Đầu siết hạt bắp cho ống ngoài 8 mm

Đầu siết gồm đai ốc, hạt bắp hoặc vòng siết và phần thân côn. Khi đai ốc được siết, hạt bắp ép đều quanh bề mặt ngoài của ống, tạo lực giữ cơ học và hỗ trợ làm kín tại vị trí kết nối.

Kiểu siết hạt bắp đặc biệt phù hợp với phía đường ống cần lắp cố định, ít tháo mở hoặc sử dụng ống cứng có kích thước ngoài chính xác. Lực siết phải vừa đủ để giữ chắc nhưng không làm móp ống, nứt ống hoặc hư ren.

4. Chi tiết làm kín và cơ cấu giữ ống

Hiệu quả làm kín không chỉ phụ thuộc vào thân inox 304 mà còn liên quan đến vòng làm kín, độ tròn của ống, chất lượng bề mặt ống và chiều sâu lắp. Đầu ống bị xước, méo hoặc cắt xiên có thể làm giảm độ kín dù đầu nối vẫn đúng kích thước.

Nguyên lý kết nối của PZI8-8

PZI8-8 sử dụng đồng thời nguyên lý khóa nhanh và nguyên lý siết cơ khí:

• Tại đầu ghim ống: ống được đẩy qua vòng nhấn, cơ cấu giữ và vòng làm kín. Khi ống vào đủ sâu, chi tiết giữ sẽ khóa bề mặt ngoài của ống.
• Tại đầu siết hạt bắp: ống được đưa qua đai ốc và hạt bắp. Khi đai ốc được siết vào thân, hạt bắp bị ép lại và giữ chặt thành ống.
• Trong thân đầu nối: đường dẫn thẳng cho phép khí hoặc môi chất tương thích truyền từ đoạn ống này sang đoạn ống còn lại.

Thông số kỹ thuật cơ bản của PZI8-8

So sánh PZI8-8, PKI8-8 và PMI-8

Ba model đều sử dụng cho ống có đường kính ngoài 8 mm và có thể có thân bằng inox 304, nhưng khác nhau về kiểu kết nối và cách lắp trên thiết bị.

Khi nào nên chọn PZI8-8?

Chọn PZI8-8 khi cần nối trực tiếp hai đoạn ống phi 8 trên cùng một đường thẳng, không cần bắt cố định lên thành máy. Model này phù hợp với vị trí một phía cần tháo nhanh để bảo trì, trong khi phía còn lại cần siết chắc và ít tháo mở.

Khi nào nên chọn PKI8-8?

Chọn PKI8-8 khi cần đưa đường ống xuyên qua tủ điều khiển, vách máy hoặc bảng gá. PKI8-8 vẫn sử dụng một đầu ghim ống 8 mm và một đầu siết hạt bắp 8 mm nhưng có thêm thân ren và đai ốc để khóa đầu nối vào vách.

Khi nào nên chọn PMI-8?

Chọn PMI-8 khi vị trí xuyên vách cần hai đầu ghim nhanh. Thiết kế này thuận tiện khi cả hai đoạn ống ở hai phía của panel đều cần tháo lắp thường xuyên mà không phải nới đai ốc hạt bắp.

Ưu điểm của đầu nối khí nén PZI8-8

• Kết hợp được tốc độ tháo lắp của đầu ghim với độ chắc của đầu siết hạt bắp.
• Hai đầu cùng sử dụng cho ống đường kính ngoài 8 mm, dễ nhận biết và lựa chọn.
• Kiểu nối thẳng giúp bố trí đường ống gọn và hạn chế thay đổi hướng dòng khí.
• Thân inox 304 có khả năng chống oxy hóa tốt trong nhiều điều kiện nhà xưởng.
• Phù hợp với vị trí chuyển tiếp giữa ống mềm khí nén và ống cứng.
• Thuận tiện bảo trì tại phía đầu ghim mà không phải tháo toàn bộ cụm đầu nối.
• Đầu hạt bắp giúp giữ ổn định đoạn ống ít tháo lắp.
• Kích thước nhỏ gọn, phù hợp lắp trong máy, cụm van và hệ thống tự động hóa.

Ứng dụng thực tế của đầu nối nhanh inox ống 8

Ống ngoài 8 mm được sử dụng phổ biến trong các hệ thống khí nén cần lưu lượng lớn hơn ống 4 mm hoặc 6 mm nhưng vẫn yêu cầu thiết kế gọn. PZI8-8 có thể được dùng tại các vị trí sau:

• Kết nối đường cấp khí đến xi lanh khí nén cỡ nhỏ và trung bình.
• Nối ống tại cụm van điện từ, bộ chia khí hoặc tủ điều khiển.
• Lắp trên máy đóng gói, máy dán nhãn, máy chiết rót và máy lắp ráp.
• Kết nối ống trong hệ thống robot, bàn gá và dây chuyền tự động hóa.
• Chuyển tiếp từ ống PU hoặc PA sang ống inox, ống đồng hay ống cứng phù hợp.
• Dùng tại vị trí cần tháo nhanh một đoạn ống để vệ sinh hoặc bảo trì.
• Thay thế đầu nối bị oxy hóa trong môi trường ẩm hoặc khu vực thường xuyên vệ sinh.
• Kết nối đường khí phụ trợ trong thiết bị CNC và máy móc công nghiệp.

Cách lựa chọn đúng đầu nối PZI8-8

Kiểm tra đường kính ngoài của hai đoạn ống

Cả hai phía của PZI8-8 đều dùng cho ống có đường kính ngoài 8 mm. Nên kiểm tra ký hiệu in trên ống hoặc đo bằng thước cặp. Không xác định kích thước theo đường kính trong vì độ dày thành ống có thể khác nhau.

Xác định phía cần tháo nhanh

Đầu ghim nên được bố trí ở phía thường xuyên bảo trì, thay ống hoặc tháo thiết bị. Đầu siết hạt bắp nên đặt ở phía cần liên kết ổn định và ít tháo lắp hơn.

Kiểm tra vật liệu và độ cứng của ống

Ống dùng cho đầu ghim cần có bề mặt ngoài tròn đều, không bị xước sâu và có độ cứng phù hợp với cơ cấu giữ. Đầu hạt bắp cần được đối chiếu với loại ống thực tế, đặc biệt khi sử dụng ống inox, ống đồng hoặc ống nhựa cứng.

Đánh giá áp suất, nhiệt độ và môi chất

Cần kiểm tra điều kiện vận hành của toàn bộ cụm gồm đầu nối, vòng làm kín và ống. Không nên mặc định rằng đầu nối có thân inox 304 sẽ phù hợp với mọi hóa chất hoặc mọi mức nhiệt độ.

Phân biệt đầu nối thẳng và đầu nối xuyên vách

PZI8-8 không có chức năng khóa vào thành tủ. Nếu đầu nối phải đi qua panel hoặc vách máy, nên chọn PKI8-8 hoặc PMI-8 thay vì cố định PZI8-8 bằng phương pháp không đúng thiết kế.

Hướng dẫn lắp đặt PZI8-8

1. Ngắt nguồn khí và xả hết áp suất còn lại trong hệ thống.
2. Kiểm tra mã PZI8-8 và xác nhận hai đoạn ống đều có đường kính ngoài 8 mm.
3. Cắt hai đầu ống vuông góc bằng dụng cụ phù hợp.
4. Loại bỏ ba via, bụi bẩn và kiểm tra bề mặt ống không bị méo hoặc xước sâu.
5. Đẩy ống vào đầu ghim theo phương thẳng đến hết chiều sâu lắp.
6. Kéo nhẹ ống để kiểm tra cơ cấu giữ đã khóa chắc.
7. Tháo đai ốc phía đầu hạt bắp và luồn đai ốc, hạt bắp vào ống đúng thứ tự.
8. Đưa ống vào thân đầu nối đến đúng vị trí tiếp xúc.
9. Siết đai ốc đều và vừa lực để hạt bắp ôm chắc thành ống.
10. Cố định đường ống để tránh lực kéo ngang hoặc rung truyền trực tiếp vào đầu nối.
11. Cấp khí từ từ và kiểm tra rò rỉ tại cả hai phía.
12. Ngừng hệ thống và xử lý lại nếu phát hiện tiếng xì, tụt áp hoặc ống dịch chuyển.

Cách tháo ống ở đầu ghim

1. Ngắt nguồn khí và xả áp suất hoàn toàn.
2. Đẩy nhẹ ống vào trong để giảm tải lên cơ cấu giữ.
3. Nhấn đều vòng nhả về phía thân đầu nối.
4. Giữ vòng nhả và kéo ống thẳng ra ngoài.
5. Không xoắn hoặc bẻ ngang ống trong khi tháo.

Lưu ý khi sử dụng

• Không lắp hoặc tháo ống khi hệ thống còn áp suất.
• Không sử dụng PZI8-8 cho ống sai đường kính ngoài.
• Không dùng đầu ống bị móp, chai cứng, nứt hoặc xước sâu tại vùng làm kín.
• Không cắt đầu ống xiên vì có thể làm vòng làm kín tiếp xúc không đều.
• Không siết đai ốc quá mạnh làm biến dạng ống hoặc hỏng ren.
• Không uốn ống ngay sát miệng đầu nối.
• Không để đầu nối chịu toàn bộ trọng lượng hoặc lực kéo của đường ống dài.
• Không sử dụng PZI8-8 thay cho đầu nối xuyên vách.
• Kiểm tra rò rỉ sau lần lắp đầu tiên và sau khi bảo trì hệ thống.
• Thay đoạn đầu ống mới nếu vị trí ghim cũ đã bị xước hoặc biến dạng.

Các lỗi thường gặp và cách xử lý

Câu hỏi thường gặp về PZI8-8

Tham khảo các kích thước và model liên quan

PZI8-8 thuộc nhóm đầu nối kết hợp một đầu ghim nhanh và một đầu siết hạt bắp. Ngoài kích thước 8 mm, dòng sản phẩm còn có thể được lựa chọn theo các đường kính ống khác để đồng bộ với từng tuyến khí.

Xem thêm danh mục đầu nối khí nén thép không gỉ 304 có một đầu ghim ống và một đầu siết hạt bắp để đối chiếu các model PZI6-6, PZI8-8, PZI10-10, PZI12-12, PZI14-14 và PZI16-16.
