Đầu nối khí nén thép không gỉ 304 có 1 đầu ghim ống 16 và 1 đầu siết hạt bắp ống 16

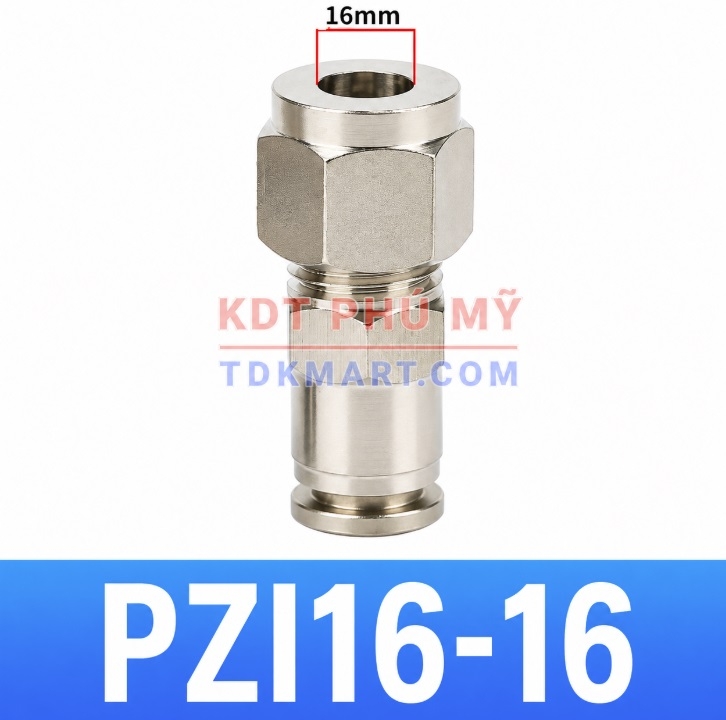

Đầu nối khí nén thép không gỉ 304 có 1 đầu ghim ống 16 và 1 đầu siết hạt bắp ống 16, mã PZI16-16, model PZI16-16, là đầu nối thẳng giữa hai đoạn ống OD 16 mm. Một phía ghim nhanh để rút ngắn thao tác; phía còn lại siết hạt bắp nhằm giữ ống bằng lực kẹp cơ học.

Biến thể này hướng tới đường cấp khí lớn giữa hai cụm máy, nơi có lưu lượng cao, đoạn ống nặng và bán kính uốn lớn. Điểm phải kiểm soát riêng là tải cơ học lên thân nối. Trước khi dùng, xác nhận vật liệu ống, gioăng, áp suất, nhiệt độ, môi chất và mức rung theo dữ liệu của đúng lô hàng.

Thông tin nhận diện PZI16-16

Bối cảnh riêng của size 16 mm

Đường cấp khí lớn giữa hai cụm máy là ứng dụng cần đánh giá của PZI16-16. Cỡ này gắn với lưu lượng cao, đoạn ống nặng và bán kính uốn lớn; lựa chọn cuối cùng phải dựa trên lưu lượng và cấu trúc toàn tuyến. Tải cơ học lên thân nối cần được ghi thành tiêu chí nghiệm thu.

Chuyển tiếp trên tuyến cấp chính

PZI16-16 phù hợp khi một đoạn OD 16 mm cần tháo nhanh nhưng đoạn đối diện phải được kẹp cơ học ổn định. Trên tuyến cấp chính, thiết kế nên xem đầu nối như một điểm chuyển phương thức giữ ống, không phải giá đỡ. Hai đoạn ống dài cần kẹp riêng để khối lượng và rung không dồn vào thân.

Phiếu khảo sát PZI16-16 nên ghi OD 16 mm ở cả hai phía, hướng đầu ghim, vật liệu từng đoạn ống, khoảng bảo trì và kết luận kỹ thuật. Mỗi nhận định cần có số đo hoặc ảnh để tránh chọn theo cảm tính.

Kiểm soát tiết diện hiệu dụng

OD 16 mm không nói đầy đủ về lưu lượng. Độ dày thành ống, lòng PZI16-16, van và bộ lọc đều có thể tạo điểm thắt. Khi nhiều cơ cấu chạy đồng thời, nên kiểm tra áp động ở cuối tuyến, thời gian nạp và sụt áp qua cụm thay vì chỉ nhìn áp tĩnh đầu nguồn.

Phiếu khảo sát PZI16-16 nên ghi OD 16 mm ở cả hai phía, hướng đầu ghim, vật liệu từng đoạn ống, khoảng bảo trì và kết luận kỹ thuật. Mỗi nhận định cần có số đo hoặc ảnh để tránh chọn theo cảm tính.

Không gian cho dụng cụ

Đai ốc hạt bắp của PZI16-16 cần khoảng cờ lê đáng kể; vòng nhấn đầu ghim cũng phải tiếp cận được quanh chu vi. Nếu đặt sát khung hoặc máng dây, thao tác tháo có thể truyền lực xoắn sang ống. Bản vẽ nên thể hiện vùng bảo trì, bán kính uốn và vị trí kẹp đỡ.

Phiếu khảo sát PZI16-16 nên ghi OD 16 mm ở cả hai phía, hướng đầu ghim, vật liệu từng đoạn ống, khoảng bảo trì và kết luận kỹ thuật. Mỗi nhận định cần có số đo hoặc ảnh để tránh chọn theo cảm tính.

Nghiệm thu tuyến lớn

Sau lắp PZI16-16, tăng áp theo từng bước và theo dõi dịch chuyển của cả hai đoạn ống. Kiểm tra lại khi các van lớn chuyển trạng thái vì xung khí có thể tạo tải tức thời. Dấu xoay thân, trượt ống hoặc cọ xát gần đầu nối là lý do phải dừng và xem lại bố trí.

Phiếu khảo sát PZI16-16 nên ghi OD 16 mm ở cả hai phía, hướng đầu ghim, vật liệu từng đoạn ống, khoảng bảo trì và kết luận kỹ thuật. Mỗi nhận định cần có số đo hoặc ảnh để tránh chọn theo cảm tính.

Đọc đúng mã và OD

PZI16-16 biểu thị hai đầu cùng nhận ống theo đường kính ngoài 16 mm. Hai con số không phải đường kính trong, không phải cỡ ren và không mô tả độ dày thành. Khi khảo sát, đo cả hai đoạn ở vùng còn tròn và ghi riêng vật liệu ống.

Nếu một phía không đúng OD 16 mm, không nên ép lắp hoặc dùng lực siết để bù. Hãy chọn cấu hình giảm đã được xác nhận. Một mối nối đúng size nhưng ống sai dung sai vẫn có thể khó ghim, trượt hoặc làm kín không ổn định.

Cơ chế của đầu siết hạt bắp

Phía hạt bắp PZI16-16 sử dụng đai ốc và vòng siết để tạo lực ôm quanh ống OD 16 mm. Trình tự chi tiết, chiều lắp và mức siết phải theo cấu tạo thực tế. Mục tiêu là lực kẹp đều, không phải mô-men lớn nhất.

Siết thiếu có thể làm ống trượt; siết quá mức có thể bóp méo ống, hư ren hoặc làm hạt bắp biến dạng bất lợi. Sau tháo, kiểm tra mặt ống và vòng siết. Quyết định tái sử dụng cần theo hướng dẫn kỹ thuật của nhà cung cấp.

Đỡ ống và kiểm soát rung

PZI16-16 nối trực tiếp hai đoạn ống, không có đai khóa trên tấm. Vì vậy, thân không được dùng như giá treo hoặc điểm chịu lực. Hai phía cần kẹp đỡ để tránh tải kéo, xoắn và uốn truyền vào cơ cấu giữ.

Để một đoạn thẳng hợp lý trước khi uốn ống. Trên máy rung, kiểm tra vết cọ, xoay thân và dịch chuyển ống theo lịch. Nếu một phía chuyển động, đánh giá phần tử mềm hoặc cách dẫn ống chuyên dụng thay vì để đầu nối chịu tải lặp.

Bảo trì và quản lý kho

Nhãn kho của PZI16-16 nên ghi OD 16 mm ở cả hai phía, model PZI16-16 và kiểu ghim – hạt bắp. Không xếp chung với nối hai đầu ghim hoặc loại xuyên vách. Đoạn ống chuẩn giúp xác nhận nhanh khi mã trên bao bì khó đọc.

Hồ sơ bảo trì ghi vị trí máy, ngày thay, vật liệu ống, nguyên nhân tháo và vùng phát hiện rò. Dữ liệu này giúp nhận ra lỗi lặp do bố trí, lô ống hoặc thao tác, thay vì thay phụ kiện mà không xử lý nguyên nhân.

Danh sách kiểm tra cho PZI16-16

• Đo hai đoạn ống và xác nhận đều có OD 16 mm.
• Kiểm tra mặt cắt vuông, tiết diện tròn, không nứt hoặc xước sâu.
• Đặt đầu ghim về phía cần tháo nhanh; chừa khoảng nhấn vòng.
• Chừa chỗ dùng dụng cụ tại đầu hạt bắp và giữ thân đúng cách khi siết.
• Bố trí kẹp đỡ, không để đầu nối chịu tải kéo hoặc làm điểm treo.
• Cấp áp từng bước, dò riêng hai phía và ghi kết quả theo mã PZI16-16.

So sánh các size ngang cấp

Các lựa chọn còn lại gồm PZI14-14 – ống 14 mm; PZI12-12 – ống 12 mm; PZI10-10 – ống 10 mm; PZI8-8 – ống 8 mm; PZI6-6 – ống 6 mm. Chỉ đổi size khi OD ống, lưu lượng và thiết kế tuyến cùng yêu cầu thay đổi. Không dùng phụ kiện lớn hơn hoặc nhỏ hơn để bù cho đoạn ống không đúng kích thước.

Trở về nhóm đầu nối thẳng PZI ghim ống – hạt bắp để xem đủ sáu cỡ. Ở cấp rộng hơn, hệ đầu nối nhanh Inox 304 giúp đối chiếu thêm kiểu ghim, siết, ren và hình học khác.

Câu hỏi thường gặp

PZI16-16 dùng ống kích thước nào?

Cả đầu ghim và đầu hạt bắp đều nhận ống theo đường kính ngoài 16 mm. Đường kính trong phụ thuộc độ dày thành và không được dùng để chọn mã.

Đây có phải đầu nối xuyên vách không?

Không. PZI16-16 là thân thẳng nối trực tiếp hai đoạn ống. Nếu cần khóa phụ kiện trên tủ hoặc panel, hãy chọn một cấu hình xuyên vách phù hợp.

Có cần quấn băng làm kín lên ống không?

Không quấn băng lên bề mặt ống tại hai đầu. Mỗi phía làm việc theo cơ chế ghim hoặc hạt bắp. Vật liệu làm kín chỉ được dùng ở vị trí và theo hướng dẫn của cấu hình có ren phù hợp.

Có thể tháo và lắp lại hạt bắp không?

Có thể tháo để kiểm tra, nhưng phải đánh giá vòng siết, ren, mặt ống và hướng dẫn của nhà cung cấp. Chi tiết đã biến dạng hoặc không còn lực kẹp ổn định cần được thay.

Chốt dữ liệu đặt hàng PZI16-16

Yêu cầu mua nên ghi PZI16-16, model PZI16-16, hai đầu dùng ống OD 16 mm, vật liệu từng đoạn, môi chất, áp suất, nhiệt độ, số lượng và vị trí dự kiến. Nếu cần chứng chỉ hay giới hạn vận hành cụ thể, yêu cầu xác nhận riêng theo lô.
