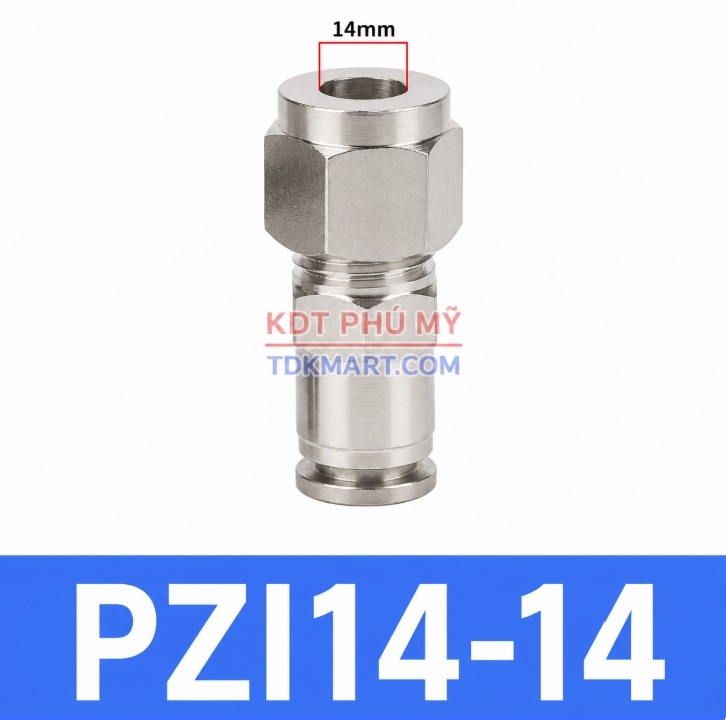

Đầu nối khí nén thép không gỉ 304 có 1 đầu ghim ống 14 và 1 đầu siết hạt bắp ống 14

Đầu nối khí nén inox 304 PZI14-14 là đầu nối thẳng dùng để liên kết hai đoạn ống có đường kính ngoài 14 mm. Một phía sử dụng đầu ghim nhanh, phía còn lại dùng đai ốc và hạt bắp để giữ ống bằng lực siết cơ khí.

Sản phẩm phù hợp với vị trí cần tháo nhanh một đầu ống nhưng vẫn yêu cầu đầu còn lại được giữ chắc. PZI14-14 không phải loại xuyên vách và không có đai ốc khóa thân trên tấm máy.

Tham khảo thêm dòng đầu nối khí nén inox 304 một đầu ghim ống và một đầu siết hạt bắp để lựa chọn các kích thước khác.

Thông số cơ bản PZI14-14

Lưu ý: Kích thước 14 mm là đường kính ngoài của ống. Áp suất, nhiệt độ, môi chất và loại ống tương thích cần được xác nhận theo điều kiện vận hành thực tế.

Cấu tạo đầu nối khí nén PZI14-14

Đầu ghim nhanh cho ống 14 mm

Đầu ghim gồm vòng nhả, cơ cấu giữ ống và chi tiết làm kín bên trong. Khi ống được đẩy đủ sâu, cơ cấu giữ bám vào bề mặt ngoài của ống mà không cần siết đai ốc. Khi tháo, nhấn đều vòng nhả về phía thân nối rồi kéo ống ra.

Đầu siết hạt bắp cho ống 14 mm

Đầu siết sử dụng đai ốc và hạt bắp để ép giữ thành ngoài của ống. Khi đai ốc được siết đúng mức, hạt bắp ôm quanh ống, tạo liên kết chắc chắn tại vị trí ít tháo lắp.

Thân nối inox 304

Thân PZI14-14 tạo đường dẫn khí thẳng giữa hai đầu ống 14 mm. Vật liệu thép không gỉ 304 có độ bền cơ học, khả năng chống oxy hóa và bề mặt dễ vệ sinh, phù hợp với nhiều hệ thống khí nén công nghiệp.

Nguyên lý kết nối

PZI14-14 nối hai đoạn ống cùng đường kính ngoài 14 mm và không thay đổi cỡ đường ống. Khí nén đi qua đường dẫn bên trong thân nối từ đầu ghim sang đầu siết hạt bắp hoặc theo chiều ngược lại.

• Đầu ghim: giữ ống bằng cơ cấu khóa nhanh bên trong.
• Đầu hạt bắp: giữ ống bằng lực siết của đai ốc và vòng ép.

Đầu ghim nên đặt tại phía cần tháo lắp hoặc bảo trì thường xuyên. Đầu hạt bắp phù hợp với phía cần liên kết ổn định hơn.

So sánh PZI14-14, PKI14-14 và PMI-14

Chọn PZI14-14 khi cần đầu nối thẳng không xuyên vách. Chọn PKI14-14 khi cần cùng kiểu kết nối nhưng phải cố định trên tấm hoặc vách. Chọn PMI-14 khi cần lắp xuyên vách với đầu ghim nhanh ở cả hai phía.

Ưu điểm của PZI14-14

• Kết nối trực tiếp hai ống có đường kính ngoài 14 mm.
• Kết hợp đầu ghim tháo nhanh và đầu hạt bắp siết chắc.
• Thân inox 304 bền, chống oxy hóa và dễ vệ sinh.
• Thiết kế nối thẳng gọn, không có cụm khóa xuyên vách.
• Thuận tiện khi bảo trì hoặc thay ống ở một phía.
• Mã PZI14-14 thể hiện rõ kích thước hai đầu nối.

Ứng dụng thực tế

• Kết nối đường ống khí nén có đường kính ngoài 14 mm.
• Lắp tại cụm van, bộ chia khí và cơ cấu chấp hành.
• Kết nối đường khí đến xi lanh hoặc thiết bị sử dụng khí nén.
• Sử dụng trên máy đóng gói, máy lắp ráp và dây chuyền tự động.
• Dùng tại vị trí cần tháo nhanh một đầu và giữ chắc đầu còn lại.
• Phù hợp với hệ thống cần phụ kiện bằng thép không gỉ 304.

Cách lựa chọn PZI14-14

Kiểm tra đường kính ngoài của ống

Cả hai đoạn ống phải có đường kính ngoài 14 mm. Không chọn đầu nối theo đường kính trong hoặc chỉ dựa trên quan sát bằng mắt.

Xác định nhu cầu tháo lắp

Đầu ghim nên đặt tại phía cần kiểm tra hoặc tháo ống thường xuyên. Đầu siết hạt bắp nên đặt tại phía cần liên kết ổn định và ít tháo lắp.

Kiểm tra vật liệu và tình trạng ống

Ống cần có kích thước chính xác, bề mặt tròn đều và độ cứng phù hợp. Đầu ống bị móp, xước sâu hoặc biến dạng có thể làm giảm khả năng giữ và làm kín.

Phân biệt với loại xuyên vách

PZI14-14 không có đai ốc khóa thân trên vách. Nếu cần lắp qua tủ điện, bảng gá hoặc thành máy, nên lựa chọn PKI14-14 hoặc PMI-14 tùy kiểu kết nối.

Hướng dẫn lắp đặt PZI14-14

1. Ngắt nguồn khí và xả hết áp suất trong hệ thống.
2. Kiểm tra hai ống đều có đường kính ngoài 14 mm.
3. Cắt đầu ống vuông góc, loại bỏ ba via và phần bị móp.
4. Đẩy ống vào đầu ghim đến hết chiều sâu lắp.
5. Kéo nhẹ ống để kiểm tra cơ cấu giữ đã khóa chắc.
6. Lắp đai ốc và hạt bắp đúng thứ tự tại đầu siết.
7. Đưa ống vào đúng chiều sâu rồi siết đai ốc vừa đủ.
8. Cấp khí từ từ và kiểm tra rò rỉ tại hai đầu nối.

Lưu ý khi sử dụng

• Không lắp hoặc tháo ống khi hệ thống còn áp suất.
• Không sử dụng ống khác đường kính ngoài 14 mm.
• Không dùng đầu ống bị móp, cắt xiên hoặc xước sâu.
• Không siết đai ốc quá mạnh làm biến dạng ống hoặc hư ren.
• Không uốn ống quá sát vị trí đầu nối.
• Không để đường ống tạo lực kéo ngang lên thân nối.
• Không dùng PZI14-14 thay cho đầu nối xuyên vách.
• Kiểm tra rò rỉ và độ chặt của đầu hạt bắp định kỳ.

Câu hỏi thường gặp

PZI14-14 dùng cho ống kích thước bao nhiêu?

Sản phẩm dùng cho ống có đường kính ngoài 14 mm tại cả đầu ghim và đầu siết hạt bắp.

PZI14-14 có phải đầu nối xuyên vách không?

Không. PZI14-14 là đầu nối thẳng dùng để nối trực tiếp hai đoạn ống và không có đai ốc khóa thân trên vách.

PZI14-14 khác PKI14-14 ở điểm nào?

Cả hai đều có một đầu ghim ống 14 mm và một đầu siết hạt bắp ống 14 mm. PKI14-14 có kết cấu cố định xuyên vách, còn PZI14-14 không xuyên vách.

PZI14-14 khác PMI-14 như thế nào?

PZI14-14 có một đầu ghim và một đầu hạt bắp. PMI-14 có hai đầu ghim nhanh và được thiết kế để cố định xuyên vách.

Có thể dùng ống 12 mm hoặc 16 mm với PZI14-14 không?

Không. Dùng sai kích thước có thể khiến ống không lắp được, không được giữ chắc hoặc gây rò rỉ khí.

Có cần quấn băng tan tại hai đầu nối ống không?

Không quấn băng tan trực tiếp lên ống. Hai đầu kết nối làm kín bằng cơ cấu ghim nhanh và siết hạt bắp của sản phẩm.

Khi nào nên chọn PZI14-14?

Nên chọn PZI14-14 khi hai đoạn ống đều có đường kính ngoài 14 mm, không cần lắp xuyên vách và cần kết hợp một phía tháo nhanh với một phía siết chắc.
