Đầu nối khí nén thép không gỉ 304 có 1 đầu ghim ống 10 và 1 đầu siết hạt bắp ống 10

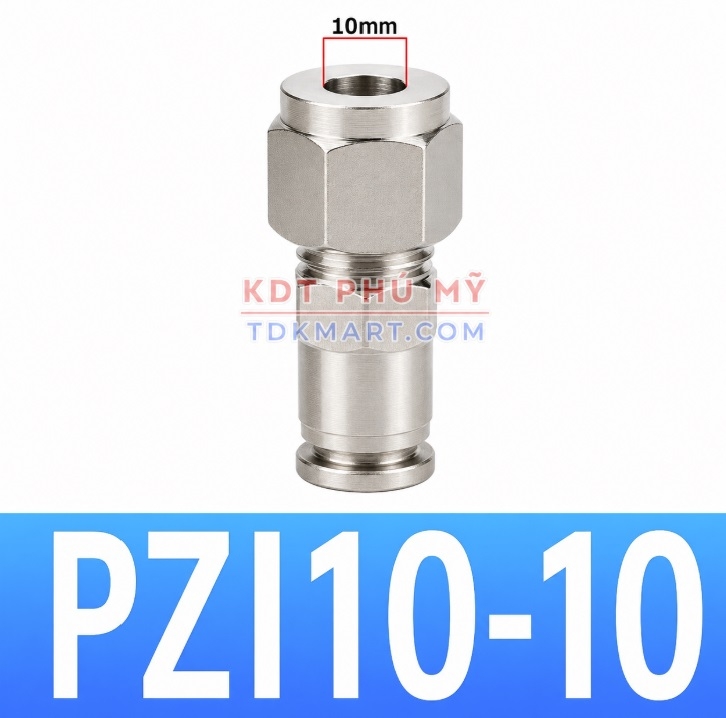

Đầu nối khí nén thép không gỉ 304 có 1 đầu ghim ống 10 và 1 đầu siết hạt bắp ống 10, mã PZI10-10, model PZI10-10, là đầu nối thẳng giữa hai đoạn ống OD 10 mm. Một phía ghim nhanh để rút ngắn thao tác; phía còn lại siết hạt bắp nhằm giữ ống bằng lực kẹp cơ học.

Biến thể này hướng tới mạch chấp hành cỡ vừa trên máy tự động, nơi có lưu lượng trung bình và yêu cầu phản hồi ổn định. Điểm phải kiểm soát riêng là khác biệt với nối hai đầu ghim PMI. Trước khi dùng, xác nhận vật liệu ống, gioăng, áp suất, nhiệt độ, môi chất và mức rung theo dữ liệu của đúng lô hàng.

Thông tin nhận diện PZI10-10

Bối cảnh riêng của size 10 mm

Mạch chấp hành cỡ vừa trên máy tự động là ứng dụng cần đánh giá của PZI10-10. Cỡ này gắn với lưu lượng trung bình và yêu cầu phản hồi ổn định; lựa chọn cuối cùng phải dựa trên lưu lượng và cấu trúc toàn tuyến. Khác biệt với nối hai đầu ghim PMI cần được ghi thành tiêu chí nghiệm thu.

Ứng dụng trên cơ cấu chấp hành

PZI10-10 phù hợp cho xi lanh cỡ vừa, cụm kẹp hoặc máy đóng gói khi một phía cần thay nhanh. Cấu hình thẳng giúp giữ hướng tuyến đơn giản. Tuy vậy, lưu lượng thực phải được kiểm tra theo chu kỳ máy, chiều dài ống và van điều khiển, không suy ra chỉ từ OD 10 mm.

Phiếu khảo sát PZI10-10 nên ghi OD 10 mm ở cả hai phía, hướng đầu ghim, vật liệu từng đoạn ống, khoảng bảo trì và kết luận kỹ thuật. Mỗi nhận định cần có số đo hoặc ảnh để tránh chọn theo cảm tính.

So sánh PZI10-10 với PMI-10

PMI-10 dùng ghim nhanh ở cả hai phía, phù hợp khi hai đoạn đều tháo thường xuyên. PZI10-10 chỉ ghim một đầu; đầu còn lại dùng hạt bắp để tăng lực kẹp cơ học. Chọn PZI khi cần một điểm cố định hơn, nhưng không cần thân khóa xuyên vách.

Phiếu khảo sát PZI10-10 nên ghi OD 10 mm ở cả hai phía, hướng đầu ghim, vật liệu từng đoạn ống, khoảng bảo trì và kết luận kỹ thuật. Mỗi nhận định cần có số đo hoặc ảnh để tránh chọn theo cảm tính.

Bố trí trong khung nhôm

Khi PZI10-10 đặt gần khung nhôm, cần chừa khoảng cho đai ốc hạt bắp và vòng nhấn. Không ép thân tì vào cạnh profile vì rung có thể gây mài mòn. Dùng kẹp ống để giữ tuyến song song, đồng thời để khoảng thẳng trước khi ống bắt đầu uốn.

Phiếu khảo sát PZI10-10 nên ghi OD 10 mm ở cả hai phía, hướng đầu ghim, vật liệu từng đoạn ống, khoảng bảo trì và kết luận kỹ thuật. Mỗi nhận định cần có số đo hoặc ảnh để tránh chọn theo cảm tính.

Thử kín theo chu kỳ

Rò trên PZI10-10 có thể chỉ xuất hiện khi van đảo nhanh hoặc cơ cấu kéo ống. Nên quan sát ở chế độ đứng yên và chạy lặp. Nếu bọt dò tập trung tại một phía, xả áp rồi kiểm tra đúng cơ chế tương ứng; không siết đai ốc để xử lý lỗi của đầu ghim.

Phiếu khảo sát PZI10-10 nên ghi OD 10 mm ở cả hai phía, hướng đầu ghim, vật liệu từng đoạn ống, khoảng bảo trì và kết luận kỹ thuật. Mỗi nhận định cần có số đo hoặc ảnh để tránh chọn theo cảm tính.

Cơ chế của đầu ghim nhanh

Đầu ghim của PZI10-10 cho phép đưa ống trực tiếp vào cơ cấu giữ. Mặt cắt phải vuông, sạch và được đẩy đủ chiều sâu. Sau khi cắm, kéo kiểm tra nhẹ theo quy trình; không kéo xiên hoặc dùng thân nối làm điểm bẩy.

Khi tháo, xả áp hoàn toàn, nhấn vòng nhả đều rồi rút ống thẳng. Nếu ống kẹt, kiểm tra tải kéo và vị trí vòng nhấn thay vì xoắn mạnh. Đầu ống có dấu cắn sâu cần được cắt bỏ trong phạm vi cho phép trước khi lắp lại.

Cơ chế của đầu siết hạt bắp

Phía hạt bắp PZI10-10 sử dụng đai ốc và vòng siết để tạo lực ôm quanh ống OD 10 mm. Trình tự chi tiết, chiều lắp và mức siết phải theo cấu tạo thực tế. Mục tiêu là lực kẹp đều, không phải mô-men lớn nhất.

Siết thiếu có thể làm ống trượt; siết quá mức có thể bóp méo ống, hư ren hoặc làm hạt bắp biến dạng bất lợi. Sau tháo, kiểm tra mặt ống và vòng siết. Quyết định tái sử dụng cần theo hướng dẫn kỹ thuật của nhà cung cấp.

Đỡ ống và kiểm soát rung

PZI10-10 nối trực tiếp hai đoạn ống, không có đai khóa trên tấm. Vì vậy, thân không được dùng như giá treo hoặc điểm chịu lực. Hai phía cần kẹp đỡ để tránh tải kéo, xoắn và uốn truyền vào cơ cấu giữ.

Để một đoạn thẳng hợp lý trước khi uốn ống. Trên máy rung, kiểm tra vết cọ, xoay thân và dịch chuyển ống theo lịch. Nếu một phía chuyển động, đánh giá phần tử mềm hoặc cách dẫn ống chuyên dụng thay vì để đầu nối chịu tải lặp.

Khi nào nên chọn kiểu khác

Nếu hai phía đều cần tháo thường xuyên, đầu nối thẳng hai đầu ghim có thể thuận tiện hơn. Nếu cả hai phía cần kẹp cơ học, xem đầu nối thẳng hai đầu hạt bắp. Khi cần cố định trên tấm, đối chiếu dòng PKI xuyên vách.

Quyết định đổi cấu hình phải dựa trên tần suất tháo, loại ống, tải rung, khoảng dụng cụ và yêu cầu làm kín. Hình dáng gần giống không có nghĩa các cơ chế giữ ống có thể thay thế trực tiếp.

Danh sách kiểm tra cho PZI10-10

• Đo hai đoạn ống và xác nhận đều có OD 10 mm.
• Kiểm tra mặt cắt vuông, tiết diện tròn, không nứt hoặc xước sâu.
• Đặt đầu ghim về phía cần tháo nhanh; chừa khoảng nhấn vòng.
• Chừa chỗ dùng dụng cụ tại đầu hạt bắp và giữ thân đúng cách khi siết.
• Bố trí kẹp đỡ, không để đầu nối chịu tải kéo hoặc làm điểm treo.
• Cấp áp từng bước, dò riêng hai phía và ghi kết quả theo mã PZI10-10.

So sánh các size ngang cấp

Các lựa chọn còn lại gồm PZI16-16 – ống 16 mm; PZI14-14 – ống 14 mm; PZI12-12 – ống 12 mm; PZI8-8 – ống 8 mm; PZI6-6 – ống 6 mm. Chỉ đổi size khi OD ống, lưu lượng và thiết kế tuyến cùng yêu cầu thay đổi. Không dùng phụ kiện lớn hơn hoặc nhỏ hơn để bù cho đoạn ống không đúng kích thước.

Trở về nhóm đầu nối thẳng PZI ghim ống – hạt bắp để xem đủ sáu cỡ. Ở cấp rộng hơn, hệ đầu nối nhanh Inox 304 giúp đối chiếu thêm kiểu ghim, siết, ren và hình học khác.

Câu hỏi thường gặp

PZI10-10 dùng ống kích thước nào?

Cả đầu ghim và đầu hạt bắp đều nhận ống theo đường kính ngoài 10 mm. Đường kính trong phụ thuộc độ dày thành và không được dùng để chọn mã.

Đây có phải đầu nối xuyên vách không?

Không. PZI10-10 là thân thẳng nối trực tiếp hai đoạn ống. Nếu cần khóa phụ kiện trên tủ hoặc panel, hãy chọn một cấu hình xuyên vách phù hợp.

Có cần quấn băng làm kín lên ống không?

Không quấn băng lên bề mặt ống tại hai đầu. Mỗi phía làm việc theo cơ chế ghim hoặc hạt bắp. Vật liệu làm kín chỉ được dùng ở vị trí và theo hướng dẫn của cấu hình có ren phù hợp.

Có thể tháo và lắp lại hạt bắp không?

Có thể tháo để kiểm tra, nhưng phải đánh giá vòng siết, ren, mặt ống và hướng dẫn của nhà cung cấp. Chi tiết đã biến dạng hoặc không còn lực kẹp ổn định cần được thay.

Chốt dữ liệu đặt hàng PZI10-10

Yêu cầu mua nên ghi PZI10-10, model PZI10-10, hai đầu dùng ống OD 10 mm, vật liệu từng đoạn, môi chất, áp suất, nhiệt độ, số lượng và vị trí dự kiến. Nếu cần chứng chỉ hay giới hạn vận hành cụ thể, yêu cầu xác nhận riêng theo lô.
