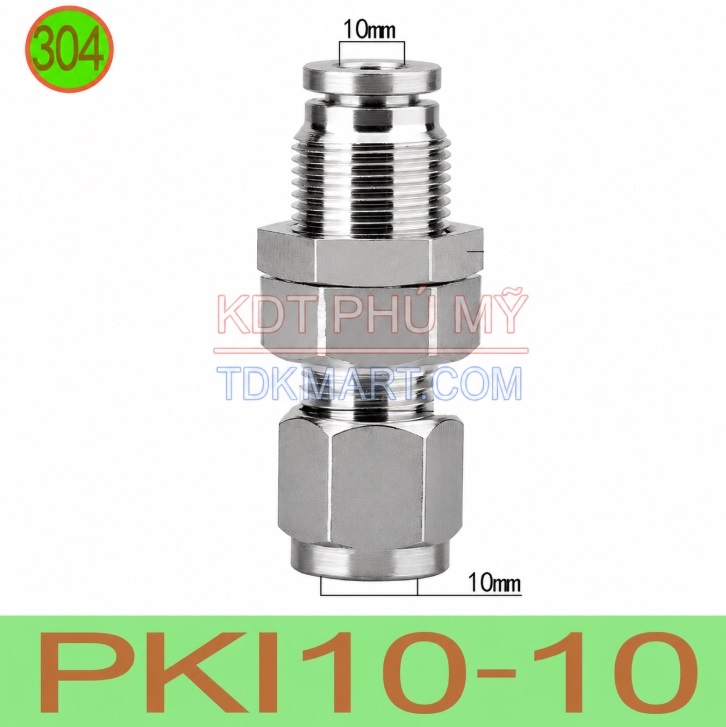

Đầu nối khí nén xuyên vách inox 304 một đầu ghim ống 10 mm, một đầu siết hạt bắp ống 10 mm PKI10-10

Đầu nối khí nén xuyên vách inox 304 PKI10-10 có một đầu ghim nhanh ống 10 mm và một đầu siết hạt bắp cho ống 10 mm. Phần thân ren cùng đai ốc giúp cố định đầu nối trên thành tủ, bảng gá, panel hoặc vách máy, tạo vị trí chuyển tiếp khí nén chắc chắn giữa hai khu vực.

Thiết kế kết hợp phù hợp với hệ thống cần tháo lắp nhanh ở một phía nhưng muốn giữ ống ổn định bằng lực siết cơ học ở phía còn lại. PKI10-10 thường được dùng cho cụm van điện từ, xi lanh cỡ vừa, máy đóng gói, máy lắp ráp và các thiết bị tự động sử dụng ống khí có đường kính ngoài 10 mm.

Đầu nối xuyên vách PKI10-10 là gì?

PKI10-10 là đầu nối thẳng xuyên tấm có hai kiểu kết nối khác nhau. Đầu ghim nhanh cho phép đẩy trực tiếp ống 10 mm vào đầu nối. Đầu còn lại sử dụng đai ốc và hạt bắp để kẹp chặt ống 10 mm.

Cấu hình này tạo sự cân bằng giữa tốc độ thao tác và độ chắc chắn. Đầu ghim thường được đặt ở phía cần tháo lắp hoặc kiểm tra thường xuyên. Đầu siết hạt bắp thích hợp với phía ít tháo, chịu rung hoặc cần hạn chế ống bị kéo khỏi vị trí.

Sản phẩm còn được gọi là đầu nối bulkhead inox 304, đầu nối xuyên tấm khí nén, nối xuyên vách một đầu cắm nhanh, đầu nối panel một đầu siết ống hoặc cút nối PKI10-10.

Thông tin cơ bản của đầu nối PKI10-10

Áp suất, nhiệt độ, kích thước ren, chiều dài khoảng siết và loại ống tương thích cần được đối chiếu theo sản phẩm thực tế. Nên đo trực tiếp đầu nối trước khi gia công hàng loạt lỗ xuyên vách.

Cấu tạo và nguyên lý giữ ống

Đầu ghim nhanh ống 10 mm

Đầu ghim gồm vòng nhấn, cơ cấu giữ ống và bộ phận làm kín. Khi ống được cắt vuông và đẩy vào đủ sâu, chi tiết giữ sẽ khóa trên bề mặt ngoài của ống. Kết nối được hoàn thành nhanh mà không cần siết đai tại phía này.

Khi tháo ống, cần khóa nguồn khí, xả hết áp suất, nhấn đều vòng nhả rồi kéo ống theo phương thẳng. Không nên xoắn mạnh vì có thể làm xước vùng bề mặt tiếp xúc với gioăng.

Đầu siết hạt bắp ống 10 mm

Phía siết gồm đai ốc, hạt bắp và bề mặt tựa trên thân nối. Khi đai ốc được siết, hạt bắp ép quanh thành ống để tạo lực giữ cơ học. Cơ cấu này phù hợp với vị trí cần cố định lâu dài hoặc có tác động rung trong quá trình vận hành.

Lực siết phải vừa đủ. Siết thiếu lực có thể gây trượt ống hoặc rò khí. Siết quá mạnh có thể làm biến dạng ống, hư hạt bắp hoặc thu hẹp tiết diện lưu thông bên trong.

Thân inox 304 có ren xuyên vách

Thân đầu nối được đưa qua lỗ trên tấm và khóa bằng đai ốc. Inox 304 có độ cứng tốt, bề mặt sạch và khả năng chống oxy hóa phù hợp với nhiều môi trường công nghiệp thông thường.

Khi lắp đúng, đầu nối tạo điểm chuyển tiếp cố định giữa hai phía của máy. Ống không phải đi trực tiếp qua cạnh lỗ kim loại, nhờ đó giảm nguy cơ cọ xát, gập hoặc hư bề mặt.

Ưu điểm của đầu nối khí nén inox 304 PKI10-10

• Kết nối hai đoạn ống có đường kính ngoài 10 mm.
• Một đầu ghim nhanh giúp lắp và tháo ống thuận tiện.
• Một đầu hạt bắp tạo lực kẹp cơ học ổn định.
• Có thân ren và đai ốc để cố định chắc trên vách.
• Giúp đường khí xuyên tấm gọn và dễ nhận biết.
• Hạn chế ống tiếp xúc trực tiếp với cạnh lỗ kim loại.
• Thân inox 304 có độ cứng và khả năng chống oxy hóa tốt.
• Phù hợp với hệ thống cần lưu lượng trung bình.
• Thuận tiện kiểm tra và thay riêng từng đoạn ống.

Ứng dụng của đầu nối xuyên vách ống 10 mm

PKI10-10 phù hợp với các đường khí sử dụng ống 10 mm, đặc biệt tại vị trí cần một phía tháo nhanh và một phía siết chắc. Các ứng dụng thường gặp gồm:

• Lắp xuyên thành tủ điều khiển khí nén.
• Kết nối đường khí vào cụm van điện từ.
• Cấp khí cho xi lanh cỡ vừa và cơ cấu kẹp.
• Dùng trên máy đóng gói, máy ép và máy lắp ráp.
• Lắp trên khung nhôm định hình hoặc bảng gá.
• Kết nối đường ống giữa hai khoang máy.
• Sử dụng trong robot, máy CNC và thiết bị tự động.
• Lắp tại vị trí có rung hoặc chịu lực kéo đường ống.

Để xem các kích thước 6, 8, 10, 12, 14 và 16 mm trong cùng cấu hình, tham khảo dòng đầu nối khí nén xuyên vách inox 304 một đầu ghim ống và một đầu siết hạt bắp tại TDKMART.COM.

So sánh đầu nối PMI-10 và PKI10-10

PMI-10 phù hợp khi cần cơ cấu ghim nhanh ở cả hai phía. PKI10-10 phù hợp hơn khi một đầu cần thao tác nhanh nhưng đầu còn lại phải được siết chắc. Hai sản phẩm cùng dùng ống 10 mm nhưng có cách giữ ống khác nhau.

Cách chọn đúng đầu nối PKI10-10

Xác nhận đường kính ngoài của ống

PKI10-10 dùng cho ống có đường kính ngoài 10 mm ở cả hai phía. Không chọn theo đường kính trong. Nên kiểm tra ký hiệu trên ống hoặc đo bằng thước cặp để tránh nhầm với ống 8 mm và 12 mm.

Kiểm tra vật liệu và độ cứng của ống

Ống phải phù hợp với cả cơ cấu ghim nhanh và đầu hạt bắp. Ống quá mềm có thể bị biến dạng khi siết. Ống quá cứng hoặc sai dung sai có thể khó lắp vào đầu ghim. Khi chưa chắc chắn, nên thử với mẫu ống thực tế.

Xác định hướng đặt hai đầu

Nên đặt đầu ghim nhanh ở phía cần tháo lắp thường xuyên. Đầu siết hạt bắp nên hướng về phía cố định, ít bảo trì hoặc có nguy cơ chịu lực kéo. Đồng thời cần chừa đủ khoảng trống để thao tác cờ lê tại đầu siết.

Kiểm tra chiều dày vách

Phần ren phải đủ dài để đi qua tấm và còn đủ ren cho đai ốc khóa. Lỗ lắp cần vừa với thân đầu nối để hạn chế phụ kiện bị nghiêng hoặc xoay khi siết hạt bắp.

Đánh giá điều kiện vận hành

Cần xác nhận áp suất, nhiệt độ, độ rung, môi chất và tần suất tháo lắp. Khả năng làm việc của sản phẩm còn phụ thuộc vào gioăng, hạt bắp và vật liệu ống, không chỉ dựa trên thân inox 304.

Hướng dẫn lắp đầu nối PKI10-10 xuyên vách

1. Đo kích thước thân ren và khoảng siết của đầu nối.
2. Gia công lỗ phù hợp trên thành tủ hoặc bảng gá.
3. Đưa thân nối xuyên qua lỗ và siết đai ốc cố định.
4. Cắt đầu ống phía ghim nhanh vuông góc, sạch ba via.
5. Đẩy ống 10 mm vào đầu ghim đến hết hành trình.
6. Luồn đai ốc và hạt bắp vào ống phía còn lại.
7. Đưa ống vào đúng vị trí tựa trên thân nối.
8. Siết đai ốc đều lực, tránh làm bóp méo ống.
9. Cấp khí từ từ và kiểm tra rò rỉ tại hai đầu.

Các lỗi thường gặp khi lắp PKI10-10

• Chọn nhầm đường kính trong 10 mm thay vì đường kính ngoài.
• Đầu ghim chưa được cắm hết chiều sâu.
• Hạt bắp lắp sai chiều hoặc không đúng vị trí.
• Đầu ống bị cắt xiên, méo hoặc trầy xước.
• Siết quá lỏng làm rò khí hoặc trượt ống.
• Siết quá mạnh làm biến dạng thành ống.
• Lỗ xuyên vách quá rộng làm đầu nối bị lệch.
• Tháo ống khi hệ thống vẫn còn áp suất.

Câu hỏi thường gặp về đầu nối PKI10-10

PKI10-10 dùng cho ống kích thước nào?

PKI10-10 dùng cho ống có đường kính ngoài 10 mm ở cả đầu ghim nhanh và đầu siết hạt bắp.

PKI10-10 có giống PMI-10 không?

Không. PMI-10 có hai đầu ghim nhanh, còn PKI10-10 có một đầu ghim nhanh và một đầu siết hạt bắp.

Có thể đảo hướng đầu ghim và đầu siết không?

Có thể chọn hướng lắp theo thiết kế máy, miễn có đủ khoảng thao tác, chiều dày vách phù hợp và đường ống không bị uốn gấp.

Hạt bắp có thể sử dụng lại không?

Cần kiểm tra mức biến dạng, bề mặt và khả năng giữ ống. Hạt bắp bị méo, mòn hoặc không còn bảo đảm độ kín nên được thay mới.

Mua đầu nối xuyên vách inox 304 PKI10-10 tại TDKMART.COM

Khi đặt hàng, khách hàng nên cung cấp đường kính ngoài và vật liệu ống, chiều dày vách, hướng đặt đầu ghim, áp suất làm việc và số lượng. Những thông tin này giúp xác nhận đúng mã PKI10-10, hạn chế chọn sai cấu hình và rút ngắn thời gian lắp đặt hệ thống khí nén.
