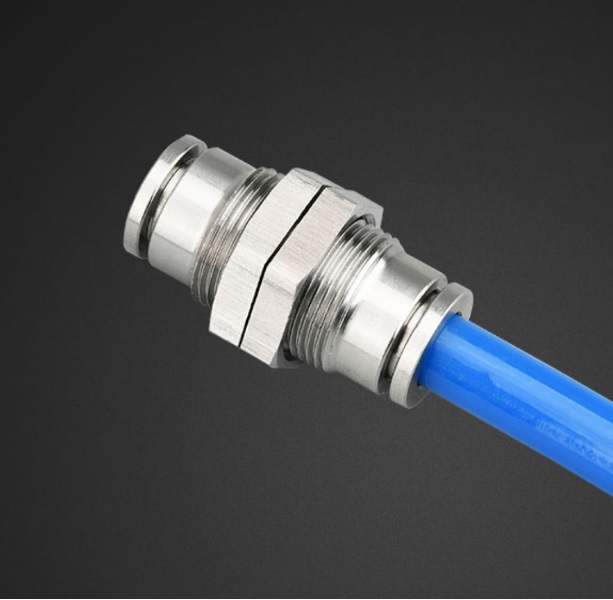

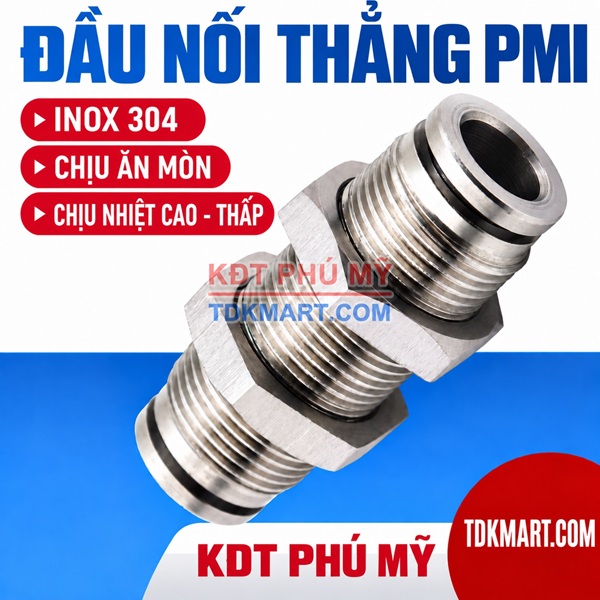

Đầu nối nhanh khí nén inox 304 thẳng 2 đầu ghim ống và có ốc siết thành xuyên vách

Dòng đầu nối nhanh khí nén Inox 304 PMI dùng để đưa một tuyến ống đi xuyên qua tủ máy, bảng gá hoặc vách ngăn bằng một điểm nối cố định. Hai cổng ghim nhanh nằm cùng trục; phần ren giữa thân đi qua lỗ và đai ốc khóa giữ đầu nối. Dải PMI-4, PMI-6, PMI-8, PMI-10, PMI-12, PMI-14 và PMI-16 bao phủ ống có đường kính ngoài từ 4 đến 16 mm.

Khác với việc luồn ống trực tiếp qua lỗ, cấu trúc này tạo ranh giới rõ giữa hai khoang máy, giảm cọ xát tại mép kim loại và cho phép thay riêng từng đoạn ống. Người chọn cần đồng thời kiểm tra OD ống, nhu cầu lưu lượng, chiều dày tấm, kích thước lỗ, khoảng thao tác và điều kiện môi trường.

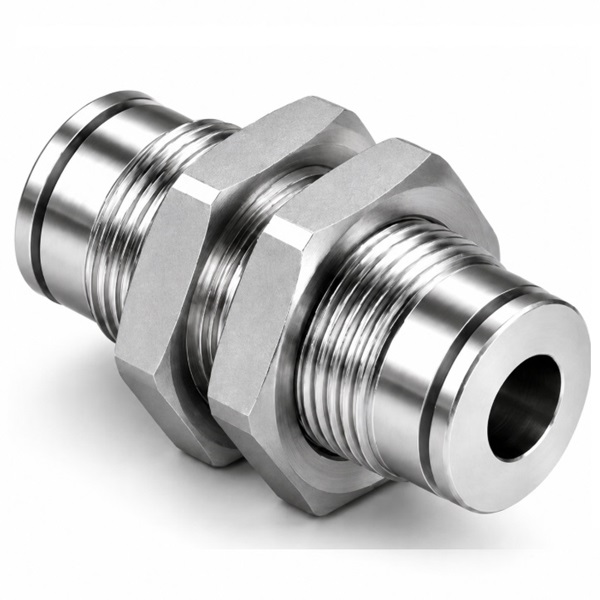

Nguyên lý của đầu nối nhanh Inox 304 xuyên vách

Mỗi cổng push-in giữ ống bằng chi tiết kẹp và làm kín bằng gioăng. Thân thẳng dẫn khí qua tấm theo cùng một trục. Đoạn ren không phải ren kết nối môi chất; nó làm nhiệm vụ gá cơ khí, phối hợp với đai ốc để chống trượt và hạn chế xoay khi tháo ống.

Tên mã PMI đi cùng cỡ OD. PMI-8 nhận hai ống 8 mm; PMI-12 nhận hai ống 12 mm. Không chọn theo đường kính trong và không dùng hai cỡ khác nhau trên cùng một mã. Nếu cần chuyển cỡ, hãy dùng đầu nối giảm thẳng Inox 304 ở vị trí phù hợp.

Bảng chọn PMI-4 đến PMI-16 theo vai trò sử dụng

Bảng trên định hướng theo ứng dụng, không thay cho tính toán lưu lượng. Chiều dài tuyến, áp suất, số co và mức tiêu thụ đều có thể tạo tổn thất khác nhau.

Ba lớp giá trị của cấu trúc siết thành

Tổ chức đường ống

Mỗi nhánh kết thúc rõ ở một phía và bắt đầu lại ở phía kia. Kỹ thuật viên có thể đánh số hai đầu, phân tách khoang nguồn với khoang chấp hành và theo dõi hướng khí mà không phải lần theo một sợi ống xuyên suốt.

Bảo vệ cơ học

Thân Inox 304 chịu tiếp xúc với lỗ thay cho bề mặt ống mềm. Khi gá đúng, ống ít cọ lên mép tấm. Dù vậy, bó ống vẫn cần kẹp đỡ để không tạo tải ngang liên tục lên vòng ghim.

Bảo dưỡng theo mô-đun

Ống ở một khoang có thể tháo mà không kéo tuyến bên kia. Điều này hữu ích với máy chia thành nhiều mô-đun, tủ có cửa mở hoặc cụm thiết bị được tháo rời theo lịch bảo trì.

Chọn cỡ theo bảy vùng nhu cầu

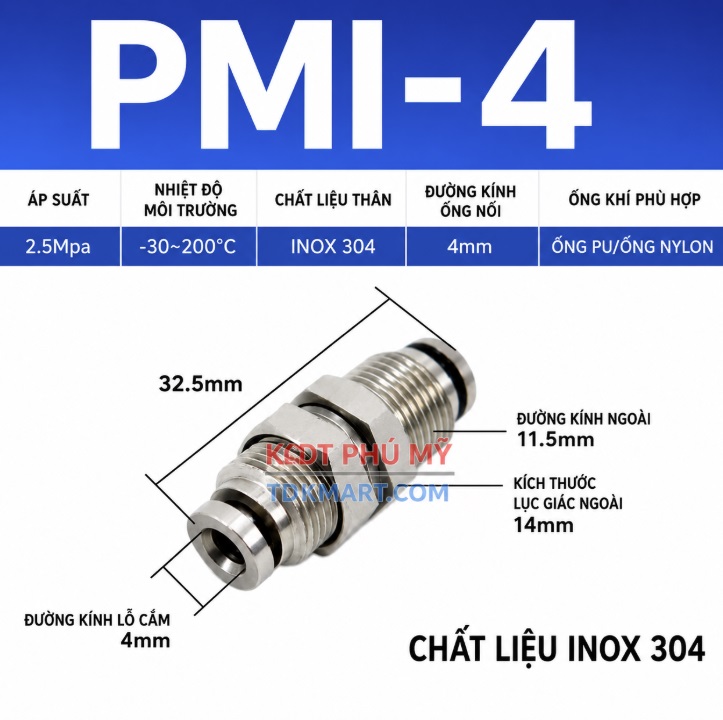

PMI-4: ống OD 4 mm

PMI-4 phù hợp khi cần đường tín hiệu khí, cảm biến và vi cơ cấu có lưu lượng nhỏ, điển hình ở bộ gá đo, cơ cấu chọn mẫu, thiết bị phòng thử và cụm điều khiển tinh. Điểm cần ưu tiên là tạo điểm xuyên tấm nhỏ gọn, giúp tách riêng tuyến tín hiệu. Xem thông tin riêng tại đầu nối xuyên vách PMI-4.

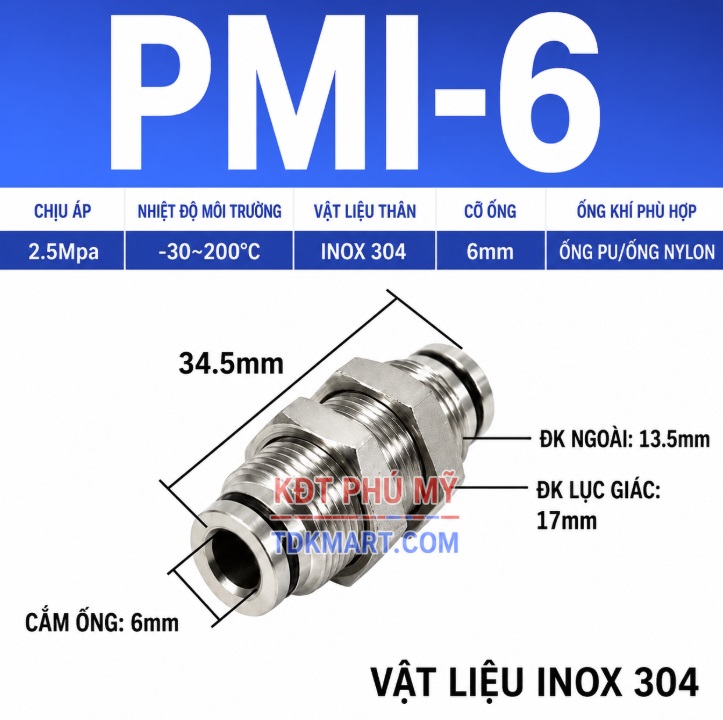

PMI-6: ống OD 6 mm

PMI-6 phù hợp khi cần nhánh điều khiển và cơ cấu chấp hành nhỏ cần thao tác linh hoạt, điển hình ở cụm van mini, xi lanh nhỏ, bàn thao tác và thiết bị kiểm tra. Điểm cần ưu tiên là giảm độ rối của nhiều nhánh ống trong không gian hẹp. Xem thông tin riêng tại đầu nối xuyên vách PMI-6.

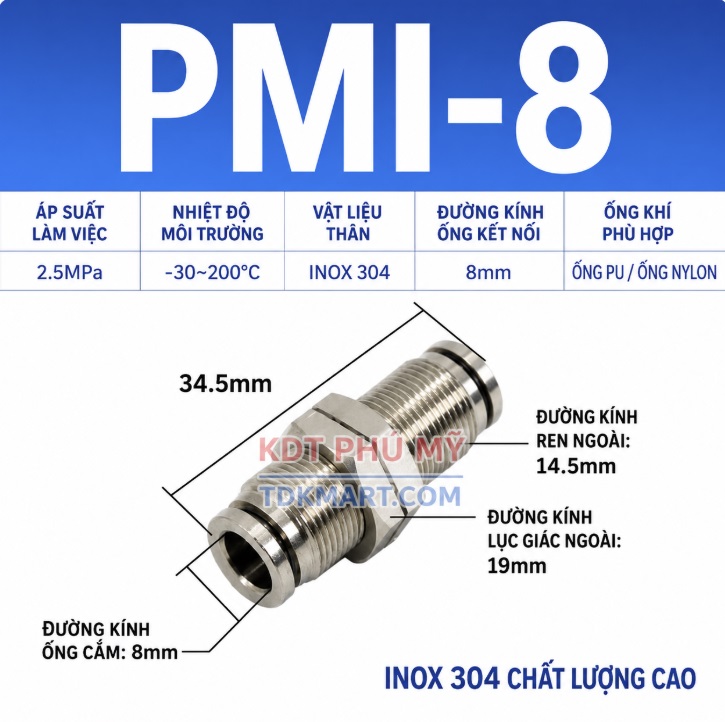

PMI-8: ống OD 8 mm

PMI-8 phù hợp khi cần kích thước phổ thông cho máy tự động và cụm van điện từ, điển hình ở máy đóng gói, robot gắp, bộ gá kiểm tra và tủ điều khiển khí. Điểm cần ưu tiên là đưa khí qua vách gọn, dễ nhận diện và thay nhanh từng nhánh. Xem thông tin riêng tại đầu nối xuyên vách PMI-8.

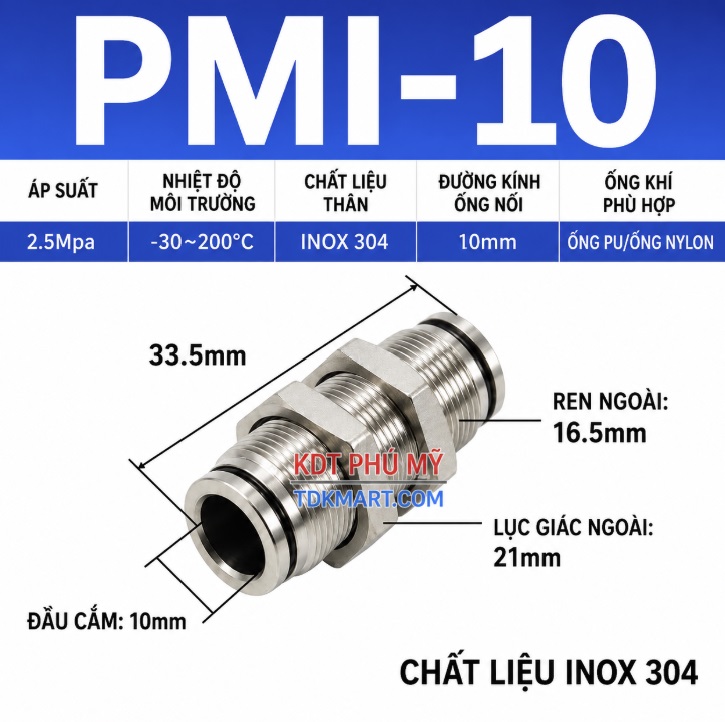

PMI-10: ống OD 10 mm

PMI-10 phù hợp khi cần tuyến khí cần cân bằng giữa lưu lượng và không gian lắp, điển hình ở máy lắp ráp, máy dán nhãn, cụm van điện từ và xi lanh cỡ vừa. Điểm cần ưu tiên là giữ đường ống gọn trong tủ máy có mật độ thiết bị cao. Xem thông tin riêng tại đầu nối xuyên vách PMI-10.

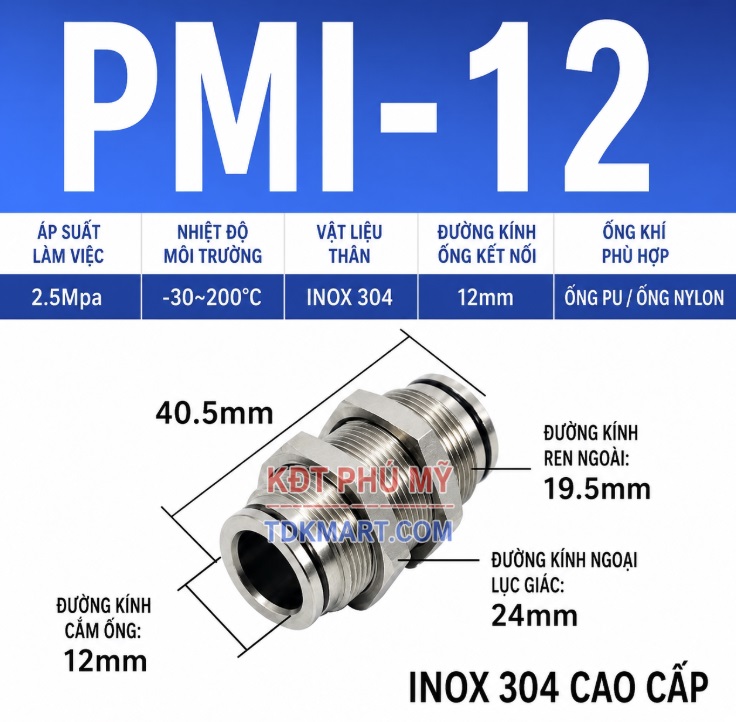

PMI-12: ống OD 12 mm

PMI-12 phù hợp khi cần đường cấp cho cụm van hoặc mô-đun máy có nhu cầu trung bình đến lớn, điển hình ở tủ khí, bàn gá, máy chiết rót và cụm chấp hành nhiều nhánh. Điểm cần ưu tiên là tạo điểm giao tiếp rõ giữa nguồn cấp và cụm máy phía sau vách. Xem thông tin riêng tại đầu nối xuyên vách PMI-12.

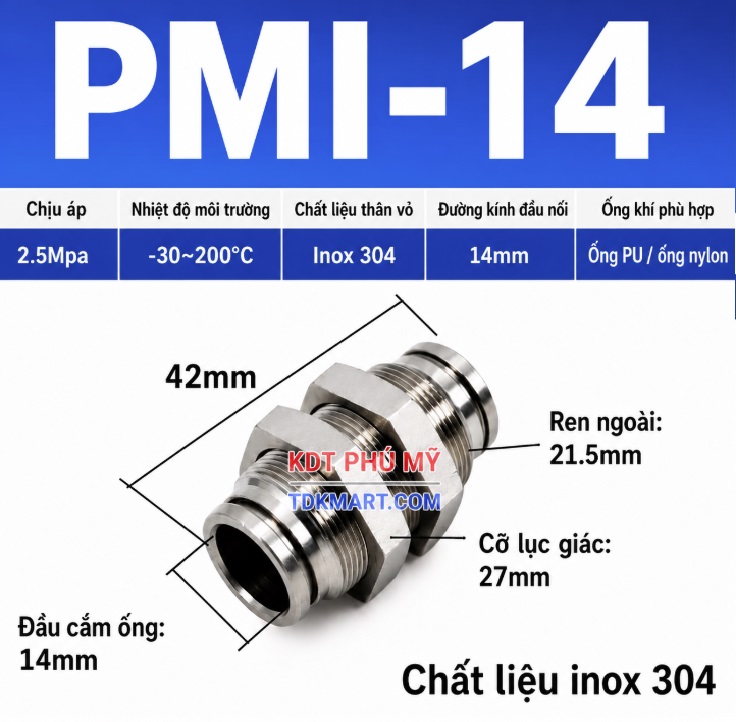

PMI-14: ống OD 14 mm

PMI-14 phù hợp khi cần tuyến cấp khí lưu lượng lớn nhưng cần thân gọn hơn cỡ 16 mm, điển hình ở máy đóng gói công suất cao, cụm van lớn và khung máy công nghiệp. Điểm cần ưu tiên là cân đối giữa tiết diện ống, không gian khoan lỗ và khả năng bảo trì. Xem thông tin riêng tại đầu nối xuyên vách PMI-14.

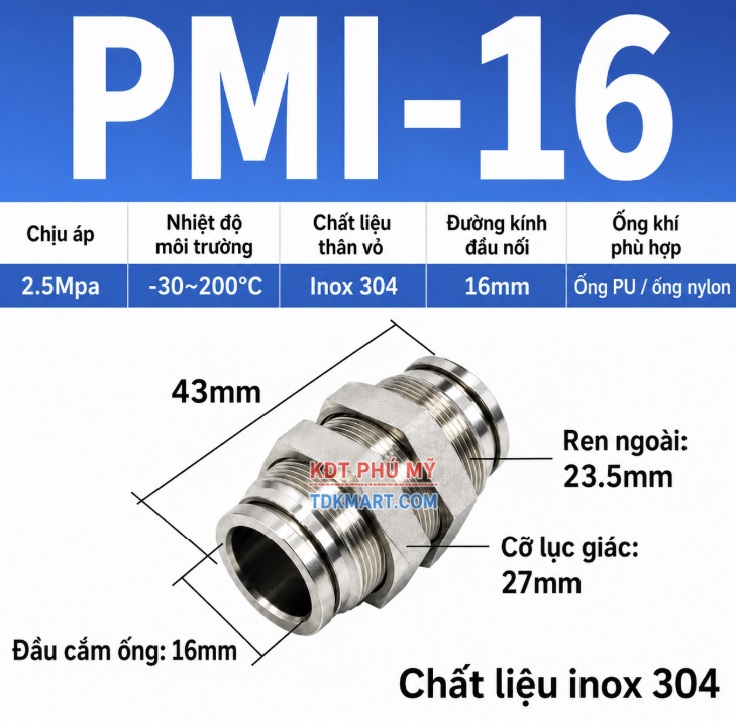

PMI-16: ống OD 16 mm

PMI-16 phù hợp khi cần đường khí chính cho cụm thiết bị tiêu thụ lớn, điển hình ở tủ phân phối trung tâm, máy ép và cụm xi lanh đường kính lớn. Điểm cần ưu tiên là ưu tiên khả năng cấp khí và giảm sụt áp trên tuyến lưu lượng cao. Xem thông tin riêng tại đầu nối xuyên vách PMI-16.

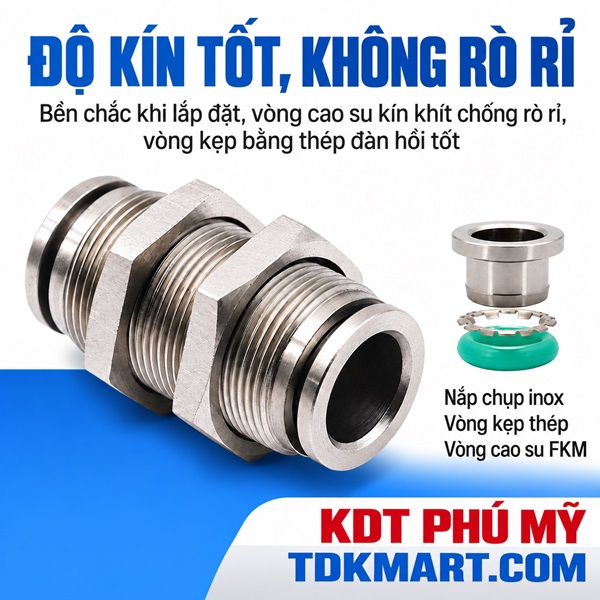

Cấu tạo và điểm cần kiểm tra khi nhận hàng

• Hai vòng nhấn phải nguyên vẹn, chuyển động đều và không có dấu hiệu biến dạng.
• Lòng cổng sạch, không có phoi kim loại hoặc vật lạ.
• Thân ren và đai ốc ăn khớp trơn, không kẹt hay sứt ren.
• Bề mặt Inox 304 đồng đều; xác nhận vật liệu theo hồ sơ mua hàng khi ứng dụng yêu cầu truy xuất.
• Mã và cỡ ống khớp với kế hoạch lắp: 4, 6, 8, 10, 12, 14 hoặc 16 mm.
• Kích thước thực tế được đo trước khi chốt lỗ khoan và khoảng cách tâm.

Thiết kế mặt tấm để thao tác thuận lợi

Lỗ gá phải đủ cho đoạn ren đi qua nhưng không rộng đến mức đầu nối dễ xê dịch. Xung quanh đai ốc cần có chỗ cho dụng cụ; hai phía cần khoảng trống để nhấn vòng tháo ống. Khoảng cách giữa các đầu nối phải tính cả đường kính bó ống và bán kính uốn, không chỉ đường kính thân.

Trước khi gia công nhiều lỗ, nên nhận một mẫu của từng cỡ, đo thân ren, chiều dài khoảng siết và bề rộng đai ốc. Lắp thử trên vật liệu tấm thực tế giúp phát hiện sớm tình trạng tấm quá dày, bề mặt cong, dụng cụ không vào được hoặc ống bị gập ngay sau cổng.

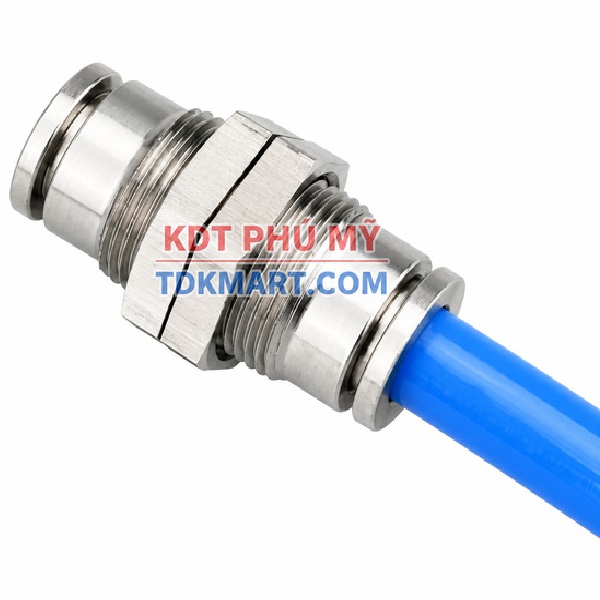

Quy trình lắp đặt cho cả dải PMI

1. Khóa nguồn khí, treo cảnh báo và xả áp hoàn toàn.
2. Đối chiếu mã PMI với OD ống bằng ký hiệu hoặc thước cặp.
3. Gia công lỗ thử, làm sạch ba via và mép sắc.
4. Đưa thân ren xuyên qua tấm, căn phương rồi khóa đai ốc vừa lực.
5. Cắt hai đầu ống vuông, sạch và không méo.
6. Đẩy ống đến hết hành trình, kéo thử nhẹ theo trục.
7. Cấp áp từ từ, kiểm tra rò tại hai cổng và theo dõi thân nối khi máy rung.

Các lỗi chọn và lắp thường gây phát sinh

Chọn theo ID của ống

Đầu nối push-in làm việc với bề mặt ngoài; chọn theo ID có thể dẫn đến sai cỡ.

Khoan lỗ theo ước lượng

Sai số nhỏ có thể làm thân lỏng hoặc không lắp được; phải đo mẫu.

Siết đai ốc quá lực

Có thể làm biến dạng tấm mỏng hoặc tấm nhựa mà không cải thiện độ kín tại cổng.

Đầu ống cắt xiên

Gioăng không tiếp xúc đều, tăng nguy cơ rò và làm xước vùng kín.

Bó ống kéo ngang

Tải liên tục có thể làm thân xoay, ống lệch và giảm tuổi thọ vùng ghim.

Tháo ống khi còn áp

Gây nguy hiểm cho người thao tác và có thể làm hỏng đầu ống.

So sánh với hai kiểu nối thẳng khác

Ba nhóm không thay thế cho nhau chỉ vì đều có cổng ghim nhanh. PMI có đoạn ren và đai ốc để gá; PUI tối ưu cho mối nối thẳng tự do; PGI xử lý chuyển cỡ. Chọn theo chức năng cơ khí trước, sau đó mới chốt kích thước ống.

Gợi ý bố trí theo cấp hệ thống

Cấp nguồn và phân phối

PMI-12, PMI-14 và PMI-16 thường được cân nhắc cho tuyến cấp cụm máy hoặc đường khí chính, tùy tính toán. Nên để đủ chỗ cho ống lớn, kẹp đỡ và thao tác dụng cụ.

Bảo dưỡng có kiểm soát

• Lập sơ đồ đánh số hai phía của từng điểm xuyên tấm.
• Kiểm tra rò sau lần vận hành đầu và sau khi thay ống.
• Quan sát vết xước, hằn hoặc méo tại đoạn ống đi vào gioăng.
• Giữ cổng chưa dùng sạch và có biện pháp che phù hợp.
• Xác nhận đai ốc không lỏng do rung nhưng không siết bù một cách tùy tiện.
• Khi thay đầu nối, đo lại lỗ và khoảng siết thay vì giả định mọi lô giống hệt.

Câu hỏi kỹ thuật thường gặp

PMI có nối hai cỡ ống khác nhau không?

Không. Mỗi mã tiêu chuẩn dùng hai ống cùng OD. Chuyển cỡ nên dùng đầu nối giảm đúng loại.

Inox 304 có dùng được trong mọi môi trường không?

Không. Cần xem xét môi chất, nhiệt độ, hóa chất, độ ẩm, vật liệu gioăng và yêu cầu vệ sinh.

Có thể lắp trên tấm nhựa?

Có thể nếu tấm đủ cứng và chiều dày phù hợp. Phải kiểm soát lực siết để tránh nứt hoặc lõm.

Vì sao phải đo mẫu trước khi khoan?

Tên mã cho biết cỡ ống, không cung cấp đầy đủ đường kính ren, chiều dài khoảng siết hay bề rộng đai ốc.

Có thể tháo một phía khi bên kia vẫn giữ nguyên?

Có về cơ khí, nhưng hệ thống vẫn phải được khóa nguồn và xả áp trước khi tháo.

Checklist gửi yêu cầu báo giá

• Mã hoặc cỡ OD: PMI-4 đến PMI-16.
• Số lượng từng cỡ.
• Vật liệu và nhãn ống đang dùng.
• Áp suất, nhiệt độ, môi chất và điều kiện vệ sinh.
• Chiều dày, vật liệu mặt tấm và ảnh vị trí lắp.
• Yêu cầu truy xuất vật liệu nếu có.
• Mốc giao hàng và địa điểm nhận.

Có thể mở từng URL chi tiết trong bảng chọn hoặc xem thêm hệ đầu nối nhanh Inox 304 để phối hợp với co, chữ T, đầu ren và các kiểu siết ống. Chỉ đưa hệ thống vào vận hành sau khi đã kiểm tra đúng cỡ, độ kín và quy trình an toàn.
