Đầu nối khí nén xuyên vách inox 304 một đầu ghim ống 6 mm, một đầu siết hạt bắp ống 6 mm PKI6-6

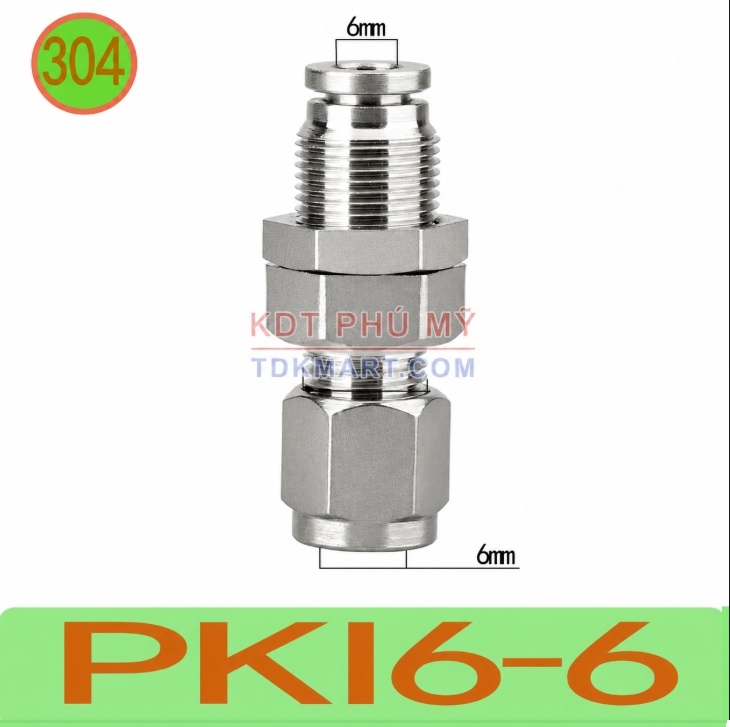

Đầu nối khí nén xuyên vách inox 304 PKI6-6 kết hợp một đầu ghim nhanh ống 6 mm và một đầu siết hạt bắp cho ống 6 mm trên cùng một thân nối thẳng. Phần ren giữa thân cùng đai ốc khóa giúp cố định phụ kiện trên thành tủ, bảng gá, panel hoặc vách máy.

Sản phẩm phù hợp với vị trí cần tháo lắp nhanh ở một phía nhưng yêu cầu giữ ống chắc hơn ở phía còn lại. Thân inox 304 có độ cứng tốt, hạn chế oxy hóa trong nhiều môi trường công nghiệp thông thường và thích hợp cho máy tự động hóa, cụm van khí, thiết bị đóng gói hoặc hệ thống sử dụng ống khí phi 6.

Đầu nối xuyên vách PKI6-6 có gì khác biệt?

PKI6-6 không sử dụng hai đầu cắm nhanh giống đầu nối xuyên vách PMI-6. Một phía của sản phẩm dùng cơ cấu push-in để ghim trực tiếp ống 6 mm. Phía còn lại giữ ống bằng đai ốc và hạt bắp, tạo lực kẹp cơ học quanh bề mặt ngoài của ống.

Cấu hình kết hợp này đặc biệt hữu ích khi đường ống được chia thành hai khu vực có yêu cầu thao tác khác nhau. Đầu ghim nhanh có thể đặt ở phía cần tháo lắp, kiểm tra hoặc thay ống thường xuyên. Đầu siết hạt bắp nên đặt ở phía cố định lâu dài, chịu rung hoặc có nguy cơ bị kéo.

Sản phẩm còn được gọi là đầu nối bulkhead inox, đầu nối xuyên tấm khí nén, nối xuyên vách một đầu cắm nhanh, đầu nối một đầu siết ống hoặc cút thẳng panel PKI6-6.

Thông tin cơ bản của đầu nối PKI6-6

Kích thước lỗ xuyên vách, chiều dài phần ren, áp suất và nhiệt độ làm việc cần được kiểm tra theo sản phẩm thực tế. Không nên gia công hàng loạt lỗ lắp chỉ dựa trên tên mã mà chưa đo trực tiếp mẫu đầu nối.

Cấu tạo và nguyên lý giữ ống

Đầu ghim nhanh ống 6 mm

Đầu ghim nhanh gồm vòng nhấn, cơ cấu khóa ống và gioăng làm kín. Khi ống được cắt vuông và đẩy đủ sâu, bộ phận giữ bên trong bám lên bề mặt ngoài của ống. Kết nối được thực hiện nhanh mà không cần dùng cờ lê tại đầu ghim.

Khi tháo ống, cần khóa nguồn khí, xả hết áp suất, nhấn đều vòng nhả và kéo ống theo phương thẳng. Không nên xoắn hoặc giật mạnh vì có thể làm trầy vùng bề mặt tiếp xúc với gioăng.

Đầu siết hạt bắp ống 6 mm

Phía siết ống gồm đai ốc, hạt bắp và phần tựa trên thân nối. Khi đai ốc được siết, hạt bắp ép quanh ống, tạo lực giữ cơ học và hỗ trợ làm kín. Kiểu kết nối này phù hợp với phía ít tháo lắp hoặc cần hạn chế ống dịch chuyển do rung.

Lực siết cần vừa đủ. Siết quá nhẹ có thể gây rò khí hoặc trượt ống. Siết quá mạnh có thể làm biến dạng ống, hư hạt bắp hoặc ảnh hưởng đến tiết diện lưu thông bên trong.

Thân ren inox 304 xuyên vách

Phần thân ren được luồn qua lỗ trên tấm và giữ bằng đai ốc. Khi lắp đúng, phụ kiện trở thành điểm trung chuyển cố định giữa hai phía của máy. Cách bố trí này gọn hơn việc luồn trực tiếp ống qua lỗ và hạn chế ống tiếp xúc với cạnh sắc của tấm kim loại.

Ưu điểm của đầu nối PKI6-6

• Kết nối hai đoạn ống có đường kính ngoài 6 mm.
• Một đầu ghim nhanh giúp rút ngắn thời gian thao tác.
• Một đầu siết hạt bắp tạo lực giữ ống chắc chắn.
• Có ren và đai ốc để cố định trực tiếp trên vách máy.
• Giúp phân chia rõ tuyến ống bên trong và bên ngoài tủ.
• Hạn chế ống cọ vào mép lỗ xuyên tấm.
• Thân inox 304 có độ cứng và khả năng chống oxy hóa tốt.
• Phù hợp với máy sử dụng ống khí phi 6 phổ biến.
• Thuận tiện kiểm tra, thay ống và xử lý rò rỉ.

Ứng dụng của đầu nối xuyên vách inox PKI6-6

Ống khí 6 mm được dùng rộng rãi trong các cơ cấu khí nén nhỏ và trung bình. PKI6-6 phù hợp tại những vị trí cần kết hợp khả năng đấu nối nhanh với độ chắc chắn của đầu siết cơ khí.

• Lắp xuyên thành tủ điều khiển khí nén.
• Kết nối đường ống vào cụm van điện từ.
• Cấp khí cho xi lanh nhỏ và cơ cấu kẹp.
• Dùng trên máy đóng gói, dán nhãn và chiết rót.
• Lắp trên bảng gá hoặc khung nhôm định hình.
• Kết nối đường khí giữa hai khoang của máy.
• Dùng trong robot, thiết bị kiểm tra và máy lắp ráp.
• Lắp tại vị trí có rung và cần cố định một phía của ống.

Để xem đầy đủ các kích thước từ 6 mm đến 16 mm, khách hàng có thể tham khảo dòng đầu nối khí nén xuyên vách inox 304 một đầu ghim ống và một đầu siết hạt bắp tại TDKMART.COM.

So sánh đầu nối PMI-6 và PKI6-6

PMI-6 phù hợp khi cần kết nối nhanh ở cả hai phía. PKI6-6 phù hợp hơn khi một phía cần tháo nhanh nhưng phía còn lại phải được siết cố định. Hai mã cùng sử dụng ống đường kính ngoài 6 mm nhưng khác cơ cấu giữ ống, vì vậy cần chọn theo điều kiện lắp đặt thực tế.

Cách chọn đúng đầu nối PKI6-6

Kiểm tra kích thước ngoài của ống

PKI6-6 dùng cho ống có đường kính ngoài 6 mm ở cả hai phía. Không lựa chọn theo đường kính trong. Có thể kiểm tra ký hiệu trên ống hoặc đo bằng thước cặp để tránh nhầm với ống 4 mm hoặc 8 mm.

Kiểm tra loại và độ cứng của ống

Ống cần phù hợp với cả cơ cấu ghim nhanh và hạt bắp. Ống quá mềm có thể bị bóp méo khi siết. Ống quá cứng hoặc sai dung sai có thể khó cắm vào đầu ghim. Nên thử trực tiếp khi chưa xác định rõ tính tương thích.

Xác định hướng lắp của hai đầu

Nên đặt đầu ghim ở phía cần tháo lắp thường xuyên hoặc có không gian thao tác hạn chế. Đầu siết hạt bắp nên hướng về phía cố định, ít bảo trì hoặc chịu tác động kéo và rung.

Đo chiều dày vách

Phần ren phải đủ dài để đi qua tấm và còn đủ số vòng ren cho đai ốc khóa. Lỗ lắp cần vừa với thân đầu nối để tránh phụ kiện bị nghiêng hoặc xoay khi siết ống.

Xác nhận điều kiện vận hành

Cần xem xét áp suất, nhiệt độ, môi chất, độ rung và tần suất tháo lắp. Khả năng sử dụng không chỉ phụ thuộc vào thân inox 304 mà còn liên quan đến gioăng, hạt bắp và vật liệu ống.

Hướng dẫn lắp đầu nối PKI6-6 xuyên vách

1. Đo đường kính thân ren và chiều dài khoảng siết.
2. Gia công lỗ phù hợp trên thành tủ hoặc bảng gá.
3. Đưa thân nối xuyên qua lỗ và siết đai ốc cố định.
4. Cắt đầu ống phía ghim nhanh vuông góc, sạch ba via.
5. Đẩy ống vào đầu ghim đến hết hành trình.
6. Luồn đai ốc và hạt bắp vào ống phía còn lại.
7. Đưa ống vào đúng vị trí tựa trên thân nối.
8. Siết đai ốc đều lực, không làm bóp méo ống.
9. Cấp khí từ từ và kiểm tra rò rỉ ở cả hai phía.

Các lỗi thường gặp khi lắp PKI6-6

• Chọn nhầm ống có đường kính trong 6 mm.
• Cắm đầu ghim chưa đủ chiều sâu.
• Lắp hạt bắp sai chiều hoặc sai vị trí.
• Đầu ống cắt nghiêng, trầy hoặc còn ba via.
• Siết hạt bắp quá lỏng gây trượt ống.
• Siết quá mạnh làm biến dạng thành ống.
• Gia công lỗ xuyên vách quá lớn.
• Tháo ống khi hệ thống vẫn còn áp suất.

Câu hỏi thường gặp về đầu nối PKI6-6

PKI6-6 dùng cho ống kích thước nào?

PKI6-6 dùng cho ống có đường kính ngoài 6 mm ở cả đầu ghim nhanh và đầu siết hạt bắp.

PKI6-6 có giống PMI-6 không?

Không hoàn toàn. PMI-6 có hai đầu ghim nhanh, còn PKI6-6 có một đầu ghim nhanh và một đầu siết hạt bắp.

Có thể lắp đảo đầu ghim và đầu siết không?

Có thể chọn hướng lắp theo thiết kế máy, miễn phần ren xuyên vách, khoảng thao tác và hướng đường ống phù hợp.

Hạt bắp có thể tái sử dụng không?

Cần kiểm tra mức biến dạng, bề mặt và khả năng làm kín trước khi dùng lại. Hạt bắp bị méo, mòn hoặc không còn giữ chắc nên được thay mới.

Mua đầu nối xuyên vách inox 304 PKI6-6 tại TDKMART.COM

Khi đặt hàng, khách hàng nên cung cấp đường kính ngoài và vật liệu ống, chiều dày vách, hướng đặt đầu ghim, áp suất làm việc và số lượng. Thông tin đầy đủ giúp xác nhận đúng mã PKI6-6, hạn chế mua sai cấu hình và rút ngắn thời gian lắp đặt hệ thống khí nén.
