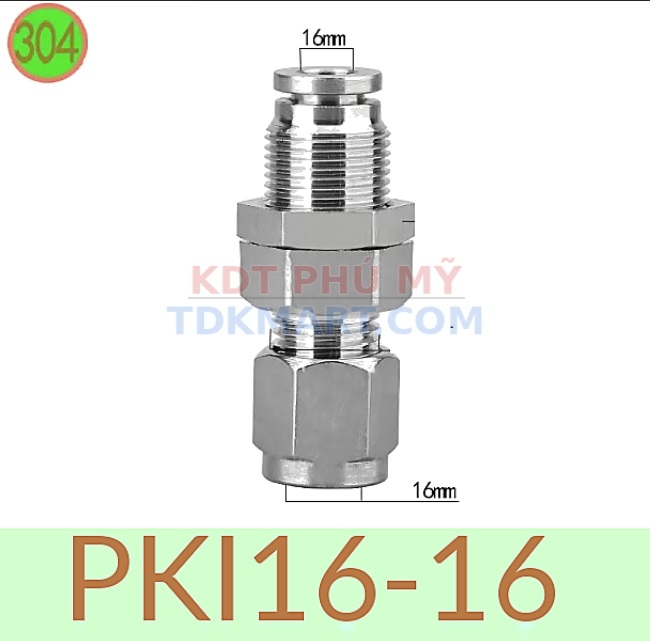

Đầu nối khí nén xuyên vách inox 304 một đầu ghim ống 16 mm, một đầu siết hạt bắp ống 16 mm PKI16-16

Đầu nối khí nén xuyên vách inox 304 PKI16-16 kết nối hai đoạn ống có đường kính ngoài 16 mm bằng hai cơ cấu khác nhau: một đầu ghim nhanh và một đầu siết hạt bắp. Phần thân ren cùng đai ốc khóa giúp cố định phụ kiện trên tủ khí, bảng gá, panel hoặc thành máy.

PKI16-16 phù hợp với đường khí chính, cụm phân phối khí, xi lanh công nghiệp và thiết bị cần lưu lượng lớn. Đầu ghim hỗ trợ tháo lắp nhanh tại phía thường xuyên thao tác, trong khi đầu siết hạt bắp tạo lực kẹp cơ học chắc chắn tại phía cần cố định lâu dài.

Đầu nối xuyên vách inox 304 PKI16-16 là gì?

PKI16-16 là đầu nối thẳng xuyên vách dành cho hai đoạn ống khí có đường kính ngoài 16 mm. Một phía sử dụng cơ cấu cắm nhanh push-in. Phía còn lại dùng đai ốc và hạt bắp để siết giữ ống.

Thiết kế này đáp ứng hai yêu cầu trên cùng một vị trí lắp: thao tác nhanh và giữ ống chắc. Người dùng có thể đặt đầu ghim ở phía ngoài tủ để thuận tiện kết nối, còn đầu hạt bắp đặt phía trong máy nhằm hạn chế ống dịch chuyển do rung, tải kéo hoặc trọng lượng của tuyến ống lớn.

Sản phẩm còn được gọi là đầu nối bulkhead inox 304, đầu nối xuyên tấm ống 16 mm, đầu nối panel một đầu ghim một đầu siết hoặc nối khí nén xuyên vách PKI16-16.

Thông tin cơ bản của đầu nối PKI16-16

Áp suất, nhiệt độ, kích thước phần ren và chiều dài khoảng siết cần được kiểm tra theo sản phẩm thực tế. Trước khi gia công nhiều lỗ trên panel hoặc thành máy, nên đo trực tiếp đầu nối mẫu để bảo đảm kích thước lắp chính xác.

Cấu tạo và nguyên lý kết nối của PKI16-16

Đầu ghim nhanh ống 16 mm

Đầu ghim gồm vòng nhấn, cơ cấu giữ ống và chi tiết làm kín bên trong. Khi đầu ống được cắt vuông và đẩy đủ sâu, bộ phận giữ sẽ khóa lên bề mặt ngoài của ống. Kiểu kết nối này giúp giảm thời gian lắp đặt và không cần siết ren trực tiếp trên ống.

Khi tháo, phải khóa nguồn khí, xả hết áp suất, nhấn đều vòng nhả rồi kéo ống theo phương thẳng. Không nên xoắn hoặc giật mạnh vì có thể làm trầy bề mặt ống tại vùng tiếp xúc với gioăng.

Đầu siết hạt bắp ống 16 mm

Đầu siết gồm đai ốc, hạt bắp và bề mặt tựa trên thân nối. Khi đai ốc được siết, hạt bắp ép quanh thành ống để tạo lực kẹp cơ học. Đây là lựa chọn phù hợp cho phía đường ống ít tháo lắp hoặc cần hạn chế nguy cơ tuột ống do rung và lực kéo.

Lực siết cần vừa đủ. Siết quá nhẹ có thể gây trượt ống hoặc rò khí. Siết quá mạnh có thể làm biến dạng ống, hư hạt bắp hoặc thu hẹp tiết diện lưu thông bên trong.

Thân inox 304 và ren xuyên vách

Thân inox 304 có độ cứng tốt, bề mặt sạch và khả năng chống oxy hóa trong nhiều môi trường công nghiệp thông thường. Phần ren giữa thân được đưa qua lỗ trên tấm, sau đó khóa bằng đai ốc để giữ đầu nối ổn định.

Khi lắp đúng, PKI16-16 trở thành điểm trung chuyển khí cố định giữa hai khu vực của thiết bị. Hai đoạn ống không phải đi trực tiếp qua cạnh lỗ kim loại, nhờ đó giảm nguy cơ cọ xát, gập hoặc hư bề mặt ống.

Ưu điểm của đầu nối khí nén inox 304 PKI16-16

• Kết nối hai đoạn ống có đường kính ngoài 16 mm.
• Một đầu ghim nhanh giúp lắp và tháo ống thuận tiện.
• Một đầu hạt bắp tạo lực giữ cơ học chắc chắn.
• Cố định trực tiếp trên vách bằng thân ren và đai ốc.
• Phù hợp với đường khí chính và hệ thống cần lưu lượng lớn.
• Hạn chế ống tiếp xúc trực tiếp với cạnh lỗ xuyên tấm.
• Giúp phân chia đường ống bên trong và bên ngoài máy.
• Thân inox 304 có độ cứng và khả năng chống oxy hóa tốt.
• Cho phép bảo trì riêng từng phía của đường ống.

Ứng dụng thực tế của đầu nối xuyên vách ống 16 mm

PKI16-16 thường được sử dụng tại những tuyến khí có kích thước lớn, yêu cầu lưu lượng cao và cần một phía được siết giữ chắc chắn. Các ứng dụng phổ biến gồm:

• Đường khí chính của máy hoặc dây chuyền sản xuất.
• Tủ phân phối và cụm điều khiển khí nén.
• Cụm van điện từ cấp khí cho nhiều thiết bị.
• Xi lanh công nghiệp có mức tiêu thụ khí lớn.
• Máy ép, máy đóng gói và máy lắp ráp tự động.
• Robot, máy CNC và thiết bị xử lý vật liệu.
• Vách ngăn giữa các khu vực của cụm máy.
• Vị trí có rung hoặc chịu lực kéo từ đường ống.

Để xem đầy đủ các kích thước cùng cấu hình, tham khảo dòng đầu nối khí nén xuyên vách inox 304 một đầu ghim ống và một đầu siết hạt bắp tại TDKMART.COM.

So sánh đầu nối PMI-16 và PKI16-16

PMI-16 phù hợp khi cần ghim nhanh ở cả hai phía để bảo trì thuận tiện. PKI16-16 phù hợp hơn khi một phía cần thao tác nhanh nhưng phía còn lại phải được siết giữ chắc. Hai mã cùng dùng ống 16 mm nhưng khác cơ cấu kết nối, vì vậy cần lựa chọn theo yêu cầu vận hành thực tế.

Cách chọn đúng đầu nối PKI16-16

Xác nhận đường kính ngoài của ống

PKI16-16 dùng cho ống có đường kính ngoài 16 mm ở cả hai phía. Không lựa chọn theo đường kính trong. Nên đọc ký hiệu trên thân ống hoặc đo bằng thước cặp để tránh nhầm với ống 14 mm.

Kiểm tra vật liệu và độ cứng của ống

Ống phải phù hợp với cả đầu ghim nhanh và đầu siết hạt bắp. Ống quá mềm có thể bị bóp méo khi siết. Ống quá cứng hoặc sai dung sai có thể khó ghim hoặc không đạt độ kín cần thiết.

Xác định hướng đặt đầu ghim và đầu siết

Đầu ghim nên đặt ở phía cần kiểm tra hoặc tháo lắp thường xuyên. Đầu hạt bắp nên hướng về phía cố định, có rung hoặc chịu lực kéo. Cần chừa đủ không gian để thao tác cờ lê tại phía siết.

Đánh giá nhu cầu lưu lượng

Ống 16 mm thường được sử dụng cho tuyến khí chính hoặc thiết bị tiêu thụ nhiều khí. Việc lựa chọn cần dựa trên áp suất nguồn, chiều dài ống, số cơ cấu hoạt động đồng thời và mức tổn thất áp suất cho phép.

Kiểm tra chiều dày vách lắp

Phần ren phải đủ dài để đi qua tấm và còn đủ số vòng ren cho đai ốc khóa. Lỗ lắp cần vừa với thân nối để phụ kiện không bị nghiêng hoặc xoay khi siết đầu hạt bắp.

Hướng dẫn lắp đầu nối PKI16-16 xuyên vách

1. Đo đường kính thân ren và chiều dài khoảng siết.
2. Gia công lỗ phù hợp trên thành tủ hoặc bảng gá.
3. Đưa thân đầu nối xuyên qua lỗ và khóa bằng đai ốc.
4. Cắt đầu ống phía ghim nhanh vuông góc, sạch ba via.
5. Đẩy ống 16 mm vào đầu ghim đến hết hành trình.
6. Luồn đai ốc và hạt bắp vào đoạn ống phía còn lại.
7. Đưa ống vào đúng vị trí tựa trên thân đầu nối.
8. Siết đai ốc đều lực, tránh làm biến dạng ống.
9. Cấp khí từ từ và kiểm tra rò rỉ tại cả hai phía.

Lưu ý: luôn khóa nguồn khí và xả hết áp suất trước khi tháo ống. Hạt bắp bị méo, mòn hoặc không còn tạo lực giữ ổn định nên được thay mới.

Các lỗi thường gặp khi sử dụng PKI16-16

• Nhầm đường kính trong 16 mm với đường kính ngoài 16 mm.
• Đầu ghim chưa được cắm đủ chiều sâu.
• Hạt bắp lắp sai chiều hoặc sai vị trí.
• Đầu ống bị cắt nghiêng, méo hoặc trầy xước.
• Siết quá lỏng gây trượt ống hoặc rò khí.
• Siết quá mạnh làm biến dạng thành ống.
• Lỗ xuyên vách quá rộng làm thân nối bị lệch.
• Bố trí ống quá căng hoặc bán kính uốn quá nhỏ.
• Tháo ống khi hệ thống vẫn còn áp suất.

Câu hỏi thường gặp về đầu nối PKI16-16

PKI16-16 dùng cho ống kích thước nào?

PKI16-16 dùng cho ống có đường kính ngoài 16 mm ở cả đầu ghim nhanh và đầu siết hạt bắp.

PKI16-16 có giống PMI-16 không?

Không. PMI-16 có hai đầu ghim nhanh, còn PKI16-16 có một đầu ghim nhanh và một đầu siết hạt bắp.

Có thể đảo hướng lắp đầu ghim và đầu siết không?

Có thể lựa chọn hướng lắp theo bố trí máy, miễn khoảng thao tác, chiều dày vách và hướng đường ống phù hợp.

Hạt bắp có thể tái sử dụng không?

Cần kiểm tra mức biến dạng, bề mặt và khả năng kẹp ống. Hạt bắp bị méo, mòn hoặc không còn bảo đảm độ kín nên được thay mới.

Mua đầu nối xuyên vách inox 304 PKI16-16 tại TDKMART.COM

Khi đặt hàng, khách hàng nên cung cấp đường kính ngoài và vật liệu ống, chiều dày vách, hướng đặt đầu ghim, áp suất làm việc và số lượng. Thông tin đầy đủ giúp xác nhận đúng mã PKI16-16, hạn chế chọn sai cấu hình và rút ngắn thời gian lắp đặt hệ thống khí nén.
