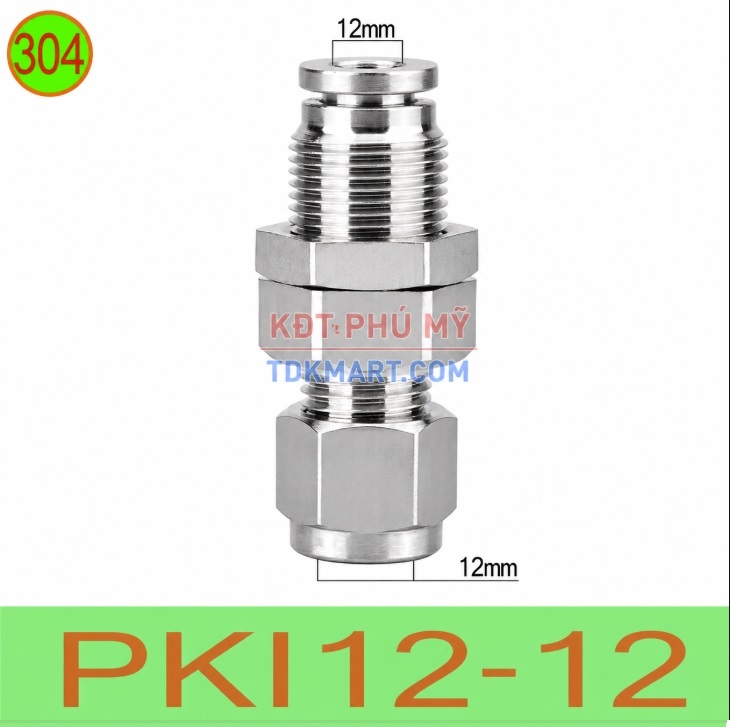

Đầu nối khí nén xuyên vách inox 304 một đầu ghim ống 12 mm, một đầu siết hạt bắp ống 12 mm PKI12-12

Đầu nối khí nén xuyên vách inox 304 PKI12-12 được thiết kế với một đầu ghim nhanh ống 12 mm và một đầu siết hạt bắp cho ống 12 mm. Phần thân ren kết hợp đai ốc giúp cố định đầu nối trên thành tủ khí, bảng gá, panel hoặc vách máy, tạo điểm chuyển tiếp chắc chắn giữa hai đoạn ống.

PKI12-12 phù hợp với đường cấp khí có lưu lượng trung bình đến lớn, cụm van điện từ, xi lanh công nghiệp và máy tự động sử dụng ống đường kính ngoài 12 mm. Cấu hình một đầu cắm nhanh và một đầu siết cơ khí giúp người dùng vừa thao tác thuận tiện ở một phía, vừa tăng khả năng giữ ống tại phía cần lắp cố định.

Đầu nối xuyên vách inox 304 PKI12-12 là gì?

PKI12-12 là đầu nối khí nén dạng thẳng, lắp xuyên qua một bề mặt cố định. Hai phía đầu nối cùng sử dụng ống có đường kính ngoài 12 mm nhưng khác phương pháp liên kết. Đầu thứ nhất sử dụng cơ cấu ghim nhanh push-in. Đầu thứ hai sử dụng đai ốc và hạt bắp để kẹp ống.

Thiết kế này thường được lựa chọn khi một phía cần tháo lắp thường xuyên, còn phía kia cần giữ ổn định trong thời gian dài. Đầu ghim nhanh có thể bố trí ở phía ngoài tủ để tiện đấu nối. Đầu hạt bắp có thể đặt phía trong máy, nơi đường ống cần được siết chắc và ít thay đổi.

Sản phẩm còn được gọi là đầu nối bulkhead inox 304, nối xuyên tấm ống 12 mm, đầu nối panel một đầu ghim một đầu siết hoặc đầu nối khí nén xuyên vách PKI12-12.

Thông tin cơ bản của đầu nối PKI12-12

Áp suất, nhiệt độ, kích thước ren và chiều dài phần siết cần được kiểm tra theo sản phẩm thực tế. Trước khi khoan hàng loạt lỗ trên tủ hoặc thành máy, nên đo trực tiếp thân đầu nối để bảo đảm kích thước lắp phù hợp.

Cấu tạo và cách kết nối ống của PKI12-12

Đầu ghim nhanh ống 12 mm

Đầu ghim nhanh gồm vòng nhấn, bộ phận giữ ống và chi tiết làm kín bên trong. Khi ống được cắt vuông và đẩy vào đủ chiều sâu, cơ cấu giữ sẽ khóa trên bề mặt ngoài của ống. Người lắp không cần ép đầu ống hoặc siết đai tại phía này.

Khi tháo, cần khóa nguồn khí, xả hết áp suất, nhấn đều vòng nhả và kéo ống theo phương thẳng. Đầu ống bị trầy, méo hoặc cắt xiên nên được loại bỏ trước khi ghim lại để hạn chế rò khí.

Đầu siết hạt bắp ống 12 mm

Phía siết gồm đai ốc, hạt bắp và phần tựa trên thân đầu nối. Khi đai ốc được siết, hạt bắp ép quanh ống để tạo lực giữ cơ học. Kiểu kết nối này phù hợp với phía ít tháo lắp, có rung động hoặc có nguy cơ chịu lực kéo từ tuyến ống.

Lực siết cần được kiểm soát. Siết quá nhẹ có thể làm ống trượt hoặc rò khí. Siết quá mạnh có thể làm biến dạng ống, hư hạt bắp hoặc thu hẹp tiết diện lưu thông bên trong.

Thân inox 304 và đai ốc xuyên vách

Thân inox 304 có độ cứng tốt và khả năng chống oxy hóa phù hợp với nhiều môi trường công nghiệp thông thường. Phần ren giữa thân được đưa qua lỗ trên tấm rồi khóa bằng đai ốc, giúp đầu nối không bị treo tự do theo đường ống.

Khi được lắp đúng, PKI12-12 tạo một điểm chuyển tiếp rõ ràng giữa hai khu vực. Đường ống không phải cọ trực tiếp vào cạnh lỗ kim loại, nhờ đó giảm nguy cơ trầy, gập hoặc hư bề mặt ống.

Ưu điểm của đầu nối khí nén inox 304 PKI12-12

• Kết nối hai đoạn ống có đường kính ngoài 12 mm.
• Một đầu ghim nhanh giúp lắp và tháo ống thuận tiện.
• Một đầu siết hạt bắp tạo lực giữ cơ học ổn định.
• Thân ren và đai ốc giúp cố định chắc trên vách máy.
• Phù hợp với tuyến khí cần lưu lượng trung bình đến lớn.
• Hạn chế ống tiếp xúc trực tiếp với cạnh lỗ xuyên tấm.
• Giúp bố trí đường khí bên trong và bên ngoài tủ rõ ràng.
• Thân inox 304 có độ cứng và khả năng chống oxy hóa tốt.
• Cho phép bảo trì riêng từng phía của đường ống.

Ứng dụng của đầu nối xuyên vách ống 12 mm

PKI12-12 phù hợp với các hệ thống sử dụng ống 12 mm và cần kết hợp tốc độ thao tác với khả năng giữ ống chắc chắn. Sản phẩm thường được dùng tại:

• Tủ phân phối và tủ điều khiển khí nén.
• Cụm van điện từ cấp khí cho nhiều cơ cấu.
• Xi lanh cỡ vừa và thiết bị tiêu thụ khí đáng kể.
• Máy đóng gói, máy ép và máy lắp ráp tự động.
• Máy CNC, robot và thiết bị xử lý vật liệu.
• Bảng gá, khung nhôm định hình và vách ngăn máy.
• Đường khí kết nối giữa hai khoang thiết bị.
• Vị trí có rung động và cần siết cố định một phía.

Để tham khảo đầy đủ các kích thước cùng cấu hình, xem dòng đầu nối khí nén xuyên vách inox 304 một đầu ghim ống và một đầu siết hạt bắp tại TDKMART.COM.

So sánh đầu nối PMI-12 và PKI12-12

PMI-12 phù hợp khi cần cắm nhanh ở cả hai phía của vách. PKI12-12 phù hợp hơn khi một phía cần tháo nhanh nhưng phía còn lại cần siết cố định. Hai mã cùng sử dụng ống 12 mm nhưng có cơ cấu giữ ống khác nhau, vì vậy cần lựa chọn theo yêu cầu vận hành thay vì chỉ dựa vào kích thước.

Cách chọn đúng đầu nối PKI12-12

Xác nhận đường kính ngoài của ống

PKI12-12 dùng cho ống có đường kính ngoài 12 mm ở cả hai phía. Không lựa chọn theo đường kính trong. Nên đọc thông số in trên ống hoặc đo bằng thước cặp để tránh nhầm với ống 10 mm hoặc 14 mm.

Kiểm tra vật liệu và độ cứng của ống

Ống phải phù hợp với cả cơ cấu ghim nhanh và đầu siết hạt bắp. Ống quá mềm có thể bị bóp méo khi siết. Ống quá cứng hoặc sai dung sai có thể khó lắp vào đầu ghim. Khi chưa xác định rõ, nên thử trực tiếp với mẫu ống thực tế.

Xác định hướng đặt đầu ghim và đầu siết

Đầu ghim nên đặt ở phía cần kiểm tra hoặc thay ống thường xuyên. Đầu hạt bắp nên hướng về phía ít bảo trì, có rung hoặc chịu lực kéo. Cần chừa đủ không gian để thao tác cờ lê tại phía siết.

Đánh giá lưu lượng khí yêu cầu

Ống 12 mm thường phù hợp với cụm van, xi lanh cỡ vừa và đường cấp khí cho máy. Tuy nhiên, lựa chọn cuối cùng cần xem xét áp suất nguồn, chiều dài ống, số thiết bị vận hành đồng thời và mức tổn thất áp suất cho phép.

Kiểm tra chiều dày vách lắp

Phần ren phải đủ dài để xuyên qua tấm và còn đủ số vòng ren cho đai ốc khóa. Lỗ lắp cần vừa với thân nối để phụ kiện không bị nghiêng hoặc xoay khi siết phía hạt bắp.

Hướng dẫn lắp đầu nối PKI12-12 xuyên vách

1. Đo kích thước thân ren và khoảng siết của đầu nối.
2. Gia công lỗ phù hợp trên thành tủ hoặc bảng gá.
3. Đưa thân nối xuyên qua lỗ và khóa bằng đai ốc.
4. Cắt đầu ống phía ghim nhanh vuông góc, sạch ba via.
5. Đẩy ống 12 mm vào đầu ghim đến hết hành trình.
6. Luồn đai ốc và hạt bắp vào đoạn ống phía còn lại.
7. Đưa ống vào đúng vị trí tựa trên thân nối.
8. Siết đai ốc đều lực, tránh làm biến dạng ống.
9. Cấp khí từ từ và kiểm tra rò rỉ tại hai phía.

Lưu ý: luôn khóa nguồn khí và xả hết áp suất trước khi tháo ống. Hạt bắp bị méo, mòn hoặc mất khả năng giữ ống nên được thay mới thay vì tiếp tục tái sử dụng.

Các lỗi thường gặp khi lắp PKI12-12

• Nhầm đường kính trong 12 mm với đường kính ngoài 12 mm.
• Đầu ghim chưa được cắm đủ chiều sâu.
• Hạt bắp lắp sai chiều hoặc sai vị trí.
• Đầu ống cắt xiên, trầy hoặc còn ba via.
• Siết quá lỏng làm rò khí hoặc trượt ống.
• Siết quá mạnh khiến thành ống biến dạng.
• Lỗ xuyên vách quá rộng làm thân nối bị lệch.
• Không chừa đủ không gian thao tác phía hạt bắp.
• Tháo ống khi hệ thống vẫn còn áp suất.

Câu hỏi thường gặp về đầu nối PKI12-12

PKI12-12 dùng cho ống kích thước nào?

PKI12-12 dùng cho ống có đường kính ngoài 12 mm ở cả đầu ghim nhanh và đầu siết hạt bắp.

PKI12-12 có giống PMI-12 không?

Không. PMI-12 có hai đầu ghim nhanh, còn PKI12-12 có một đầu ghim nhanh và một đầu siết hạt bắp.

Có thể đảo hướng lắp hai đầu không?

Có thể lựa chọn hướng lắp theo thiết kế máy, miễn có đủ khoảng thao tác, chiều dày vách phù hợp và đường ống không bị uốn gấp.

Hạt bắp có thể tái sử dụng không?

Cần kiểm tra mức biến dạng, bề mặt và khả năng kẹp ống. Hạt bắp đã méo, mòn hoặc không còn bảo đảm độ kín nên được thay mới.

Mua đầu nối xuyên vách inox 304 PKI12-12 tại TDKMART.COM

Khi đặt hàng, khách hàng nên cung cấp đường kính ngoài và vật liệu ống, chiều dày vách, hướng đặt đầu ghim, áp suất làm việc và số lượng. Thông tin đầy đủ giúp xác nhận đúng mã PKI12-12, hạn chế mua sai cấu hình và rút ngắn thời gian lắp đặt hệ thống khí nén.
