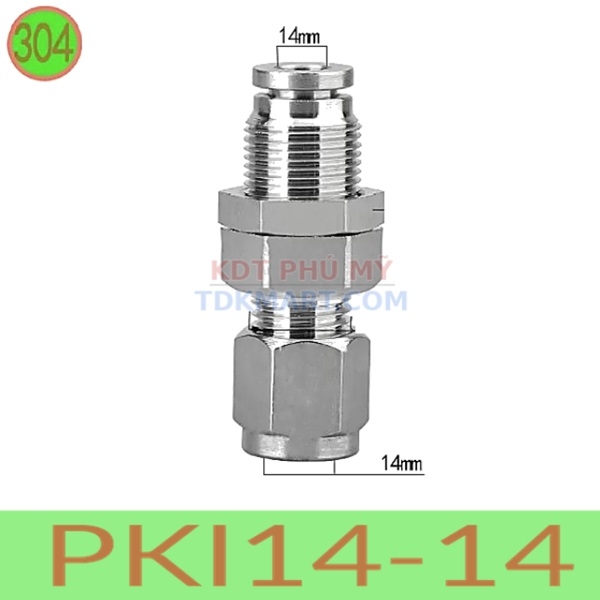

Đầu nối khí nén xuyên vách inox 304 một đầu ghim ống 14 mm, một đầu siết hạt bắp ống 14 mm PKI14-14

Đầu nối khí nén xuyên vách inox 304 PKI14-14 kết nối hai đoạn ống có đường kính ngoài 14 mm bằng hai cơ cấu khác nhau: một đầu ghim nhanh và một đầu siết hạt bắp. Thân nối có ren cùng đai ốc khóa để lắp cố định trên thành tủ khí, bảng gá, panel hoặc vách thiết bị.

PKI14-14 phù hợp với đường khí có lưu lượng lớn, cụm van công nghiệp, xi lanh tiêu thụ nhiều khí và máy tự động sử dụng ống phi 14. Đầu ghim hỗ trợ tháo lắp nhanh; đầu hạt bắp tạo lực kẹp cơ học, thích hợp cho phía đường ống cần giữ ổn định lâu dài.

Đầu nối xuyên vách PKI14-14 dùng để làm gì?

Khi đường ống khí phải đi qua thành máy, việc luồn ống trực tiếp qua lỗ có thể làm ống cọ vào cạnh kim loại, dịch chuyển khi rung hoặc khó tháo riêng từng phía. PKI14-14 tạo một điểm đấu nối cố định trên vách, giúp phân chia rõ tuyến ống bên trong và bên ngoài thiết bị.

Một phía của đầu nối cho phép ghim trực tiếp ống 14 mm. Phía còn lại sử dụng đai ốc và hạt bắp để siết quanh ống. Cấu hình này phù hợp khi người dùng muốn đầu ngoài tủ dễ tháo nhanh nhưng đầu phía trong máy được giữ chắc, hạn chế tác động từ lực kéo hoặc rung động.

Sản phẩm còn được gọi là đầu nối bulkhead inox 304, nối xuyên tấm một đầu cắm nhanh, đầu nối panel siết hạt bắp hoặc đầu nối khí nén xuyên vách ống 14 mm.

Thông tin cơ bản của đầu nối PKI14-14

Kích thước ren, chiều dài phần xuyên vách, áp suất và nhiệt độ làm việc cần được đối chiếu theo sản phẩm thực tế. Nên đo trực tiếp đầu nối trước khi khoan hàng loạt lỗ trên thành máy.

Cấu tạo và nguyên lý kết nối của PKI14-14

Đầu ghim nhanh ống 14 mm

Đầu ghim nhanh gồm vòng nhấn, cơ cấu giữ ống và chi tiết làm kín bên trong. Khi ống được cắt vuông và đẩy đủ sâu, bộ phận giữ sẽ khóa trên bề mặt ngoài của ống. Cách lắp này không cần siết ren hoặc ép đầu ống.

Khi tháo, phải khóa nguồn khí, xả hết áp suất, nhấn đều vòng nhả rồi kéo ống theo phương thẳng. Đầu ống bị méo, trầy hoặc cắt nghiêng nên được cắt bỏ trước khi lắp lại.

Đầu siết hạt bắp ống 14 mm

Đầu siết gồm đai ốc, hạt bắp và bề mặt tựa trên thân nối. Khi đai ốc được siết, hạt bắp ép quanh ống để tạo lực kẹp. Kiểu kết nối này phù hợp với phía ít tháo lắp hoặc cần tăng khả năng giữ ống trước rung động và lực kéo.

Không nên siết theo cảm tính quá mức. Siết thiếu lực có thể gây trượt ống hoặc rò khí; siết quá mạnh có thể làm biến dạng thành ống, hư hạt bắp hoặc giảm tiết diện lưu thông.

Thân inox 304 có ren xuyên vách

Thân inox 304 có độ cứng tốt, bề mặt sạch và khả năng chống oxy hóa phù hợp với nhiều môi trường nhà xưởng thông thường. Phần ren giữa thân được luồn qua lỗ trên tấm rồi khóa bằng đai ốc, giúp đầu nối giữ đúng vị trí thay vì treo theo đường ống.

Ưu điểm của đầu nối khí nén inox 304 PKI14-14

• Kết nối hai đoạn ống có đường kính ngoài 14 mm.
• Đầu ghim nhanh giúp rút ngắn thời gian lắp và tháo ống.
• Đầu hạt bắp tạo lực kẹp cơ học chắc chắn.
• Cố định trực tiếp trên vách bằng thân ren và đai ốc.
• Phù hợp với tuyến khí cần lưu lượng tương đối lớn.
• Hạn chế ống cọ trực tiếp vào mép lỗ kim loại.
• Dễ phân chia và đánh dấu đường ống ở hai phía.
• Thân inox 304 chịu va chạm và chống oxy hóa tốt.
• Cho phép bảo trì riêng từng đoạn ống.

Ứng dụng thực tế của đầu nối xuyên vách ống 14 mm

PKI14-14 thường được sử dụng tại các tuyến cấp khí có kích thước lớn hơn nhóm ống phổ thông. Sản phẩm phù hợp với:

• Tủ phân phối khí nén cho dây chuyền sản xuất.
• Cụm van điện từ cấp khí cho nhiều cơ cấu.
• Xi lanh công nghiệp có mức tiêu thụ khí lớn.
• Máy ép, máy đóng gói và máy lắp ráp tự động.
• Robot, máy CNC và thiết bị xử lý vật liệu.
• Khung nhôm định hình, bảng gá và vách ngăn máy.
• Vị trí chịu rung hoặc có nguy cơ kéo căng đường ống.

Để xem thêm các kích thước cùng cấu hình, tham khảo dòng đầu nối khí nén xuyên vách inox 304 một đầu ghim ống và một đầu siết hạt bắp tại TDKMART.COM.

So sánh đầu nối PMI-14 và PKI14-14

PMI-14 phù hợp khi người dùng cần hai đầu cắm nhanh để bảo trì thuận tiện. PKI14-14 phù hợp hơn khi một phía cần thao tác nhanh nhưng phía còn lại cần được siết chắc. Hai mã cùng sử dụng ống 14 mm nhưng có cơ cấu giữ ống khác nhau.

Cách chọn đúng đầu nối PKI14-14

Xác nhận đường kính ngoài của ống

PKI14-14 dùng cho ống có đường kính ngoài 14 mm ở cả hai phía. Không chọn theo đường kính trong. Nên kiểm tra ký hiệu trên thân ống hoặc đo bằng thước cặp để tránh nhầm với ống 12 mm hoặc 16 mm.

Kiểm tra vật liệu và độ cứng của ống

Ống phải tương thích với cả đầu ghim nhanh và đầu siết hạt bắp. Ống quá mềm có thể bị bóp méo khi siết; ống quá cứng hoặc sai dung sai có thể khó ghim hoặc không kín. Nên thử trực tiếp khi chưa có thông số xác nhận từ nhà sản xuất.

Xác định hướng lắp hai đầu

Đầu ghim nên đặt về phía cần tháo lắp hoặc kiểm tra thường xuyên. Đầu hạt bắp nên hướng về phía cố định lâu dài, chịu rung hoặc có lực kéo. Cần chừa khoảng trống đủ để thao tác cờ lê tại phía siết.

Kiểm tra nhu cầu lưu lượng

Ống 14 mm phù hợp với nhiều tuyến cấp khí lớn, nhưng việc lựa chọn vẫn cần dựa trên áp suất nguồn, chiều dài ống, số cơ cấu hoạt động đồng thời và tổn thất áp suất cho phép. Không nên chọn size chỉ theo cảm tính.

Đo chiều dày vách lắp

Phần ren phải đủ dài để xuyên qua tấm và còn đủ số vòng ren cho đai ốc khóa. Lỗ lắp cần vừa với thân nối để đầu nối không bị nghiêng hoặc xoay khi siết phía hạt bắp.

Hướng dẫn lắp đầu nối PKI14-14 xuyên vách

1. Đo đường kính thân ren và chiều dài khoảng siết.
2. Gia công lỗ phù hợp trên thành tủ hoặc bảng gá.
3. Đưa thân nối xuyên qua lỗ và siết đai ốc cố định.
4. Cắt đầu ống phía ghim nhanh vuông góc, sạch ba via.
5. Đẩy ống 14 mm vào đầu ghim đến hết hành trình.
6. Luồn đai ốc và hạt bắp vào đoạn ống phía còn lại.
7. Đưa ống vào đúng vị trí tựa trên thân đầu nối.
8. Siết đai ốc đều lực, tránh làm biến dạng ống.
9. Cấp khí từ từ và kiểm tra rò rỉ tại hai phía.

Lưu ý: luôn khóa nguồn khí và xả hết áp suất trước khi tháo ống. Hạt bắp đã méo, mòn hoặc không còn giữ chắc cần được thay mới.

Các lỗi thường gặp khi sử dụng PKI14-14

• Nhầm đường kính trong 14 mm với đường kính ngoài 14 mm.
• Đầu ghim chưa được cắm đủ chiều sâu.
• Lắp hạt bắp sai chiều hoặc sai vị trí.
• Đầu ống cắt nghiêng, trầy hoặc còn ba via.
• Siết quá lỏng gây trượt ống hoặc rò khí.
• Siết quá mạnh làm biến dạng thành ống.
• Gia công lỗ xuyên vách quá rộng.
• Không chừa đủ không gian thao tác đầu siết.
• Tháo ống khi hệ thống vẫn còn áp suất.

Câu hỏi thường gặp về đầu nối PKI14-14

PKI14-14 dùng cho ống kích thước nào?

PKI14-14 dùng cho ống có đường kính ngoài 14 mm ở cả đầu ghim nhanh và đầu siết hạt bắp.

PKI14-14 có giống PMI-14 không?

Không. PMI-14 có hai đầu ghim nhanh, còn PKI14-14 có một đầu ghim nhanh và một đầu siết hạt bắp.

Có thể đảo hướng lắp đầu ghim và đầu siết không?

Có thể lựa chọn hướng lắp theo bố trí máy, miễn phần thân xuyên vách, khoảng thao tác và bán kính uốn ống phù hợp.

Hạt bắp có thể tái sử dụng không?

Cần kiểm tra mức biến dạng, bề mặt và khả năng kẹp ống. Hạt bắp bị méo, mòn hoặc không còn bảo đảm độ kín nên được thay mới.

Mua đầu nối xuyên vách inox 304 PKI14-14 tại TDKMART.COM

Khi đặt hàng, khách hàng nên cung cấp đường kính ngoài và vật liệu ống, chiều dày vách, hướng đặt đầu ghim, áp suất làm việc và số lượng. Thông tin đầy đủ giúp xác nhận đúng PKI14-14, hạn chế mua sai cấu hình và rút ngắn thời gian lắp đặt hệ thống khí nén.
